P82B96 Ръководство за биполярно IC: ПИН детайли, 3D модел и анализ на листа с данни

P82B96 IC служи като универсално решение, предназначено да улесни безпроблемната комуникация между I2C шината и различни други конфигурации на шината, което го прави сериозен компонент в съвременната електроника.Способността му да поддържа двупосочно свързване на ниво на логика в различни стандарти за напрежение и ток повишава стойността му в сложните дизайни на вериги.Независимо дали се използва в автомобилни системи, индустриална среда или потребителска електроника, P82B96 ви позволява да осигурите надеждна, високоефективна комуникация между микроконтролери, сензори и други периферни устройства, независимо от различни електрически характеристики.

Каталог

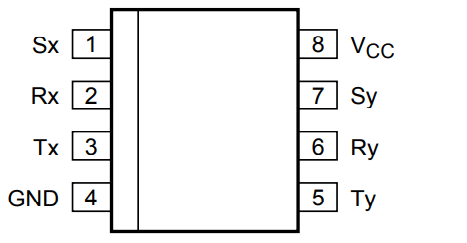

Pinout of P82B96

CAD модел на P82B96

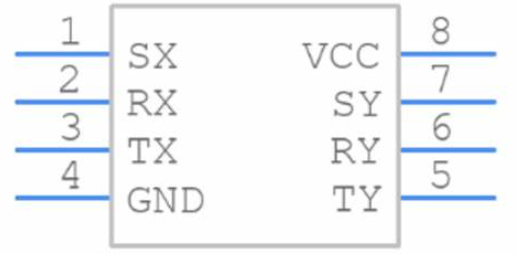

Символ

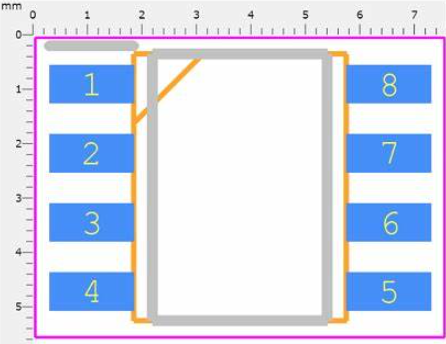

Отпечатък

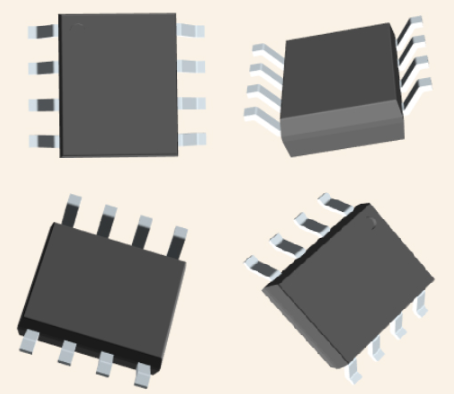

3D модел

Преглед на P82B96

The P82B96 IC е изработен, за да предложи непрекъснат, двупосочен интерфейс между стандартната I2C шина и други конфигурации на шината.Тази логика на I2C-BUS на IC към различни шини с различно напрежение и токови характеристики, включително 350 µA SMBU и 3,3V логически устройства, и дори се простира до 15V нива или линии с нисък импеданс.Той безпроблемно управлява тези интерфейси, като същевременно поддържа оригиналните I2C-BUS протоколи и скорост на часовника.IC значително облекчава натоварването на I2C-бусния възел, като го изолира от нови или отдалечени I2C-бусови възли.Тази изолация намалява притесненията относно броя на устройствата или тяхното физическо разположение в I2C система, като по този начин ефективно премахва такива ограничения.P82B96 също поддържа предаване на SDA и SCL сигнали чрез балансирани линии, като усукани двойки или с опто-свързване, предлагайки гъвкави и надеждни взаимовръзки.

Често можете да оцените P82B96 за опростяване на сложните I2C конфигурации.Например, в настройки, при които устройствата се разпространяват на значителни разстояния или показват различни електрически характеристики, P82B96 придава практическа и ефективна степен на гъвкавост.Универсалността на P82B96 в подкрепа на различни приложения се простира извън типичните случаи на използване.Например, при индустриалната автоматизация, където здравата комуникация на дълги разстояния е задължителна, адекватността на IC при обработката на линиите с високо напрежение, без да се компрометира целостта на I2C сигнала е жизненоважна.

Освен това, в напредналата потребителска електроника, където плътността на интеграцията и ниската консумация на енергия са основните, минималният ток на P82B96 и високото напрежение предлагат различни предимства.Можете да създавате системи, които са както компактни, така и енергийно ефективни, като се възползвате от многостранните възможности на IC на интерфейса.В телекомуникациите способността на ИК да поддържа вярност на сигнала при различни условия за взаимодействие помага в развитието на устойчиви комуникационни инфраструктури.

P82B96 Характеристики

Функция	Описание
Двупосочен трансфер на данни	Активира двупосочен трансфер на данни на I2C-BUS сигнали
Капацитет изолация	Изолати капацитет, позволявайки до 400 pf на SX/SY страна и до 4000 pf на TX/TY страна
Високо Възможност за мивка	Tx/ty изходите могат да потънат до 60 mA, подходящи за шофиране с нисък импеданс или Автобуси с високо съдържание
На дълги разстояния работа	Поддържа 400 kHz работа на разстояния от поне 20 метра (вижте AN10148)
Широк Диапазон на захранващо напрежение	Работи С диапазон на захранващо напрежение от 2 V до 15 V, независимо от логиката на I2C-BUS нива от страна на SX/SY
Сигнал Разделяне за изолация	Разделяне I2C-BUS сигнали в напред/обратно TX/RX, TY/RY двойки за взаимодействие с опто-електрически изолатори
Ниско консумация на енергия	Характеристики нисък захранващ ток
ESD защита	ESD Защита: надвишава 3500 V HBM, 250 V DIP, 400 V SO пакет mm и 1000 V CDM
Прибив безплатна операция	Прибив безплатно, изградено с помощта на биполярен процес без прилепване на структури
На разположение пакети	Предлага се в пакети DIP8, SO8 и TSSOP8

Технически спецификации

Ето структурираната таблица за техническите спецификации на NXP USA Inc. P82B96TD, 112.

Тип	Параметър
Фабрика Време за водене	7 Седмици
Монтаж Тип	Повърхност Монтиране
Пакет / Случай	8-соик (0,154, ширина 3,90 мм)
Повърхност Монтиране	Да
Интерфейс Стандарти	Общи Цел
Експлоатация Температура	-40 ° C. ~ 85 ° C.
Опаковане	Тръба
Публикувано	2003
JESD-609 Код	E4
Част Статус	Активен
Влага Ниво на чувствителност (MSL)	1 (Неограничен)
Номер на терминации	8
Тип	Буфер, Пренасочване
Терминал Завършете	Никел/паладий/злато (NI/PD/AU)
Приложения	I2C
Напрежение - Доставка	2V ~ 15V
Терминал Позиция	Двойно
Терминал Форма	Чайка Крило
Връх Температура на преосмисляне (° С)	260
Номер на функции	2
Доставка Напрежение	5V
Време@Peak Презаредете температурата-Max (и)	30
База Номер на част	P82B96
Изход	2-проводник Автобус
Щифт Брой	8
JESD-30 Код	R-PDSO-G8
Квалификация Статус	Не Квалифициран
Номер на канали	2
Ток - Доставка	900µA
Вход	2-проводник Автобус
Драйвер Брой битове	2
Приемник Брой битове	2
Данни Скорост (макс)	400khz
Капацитет - Вход	7pf
Дължина	4.9 мм
Височина Седнал (Макс)	1,75 мм
Ширина	3.9 мм
Rohs Статус	Rohs3 Съвместим

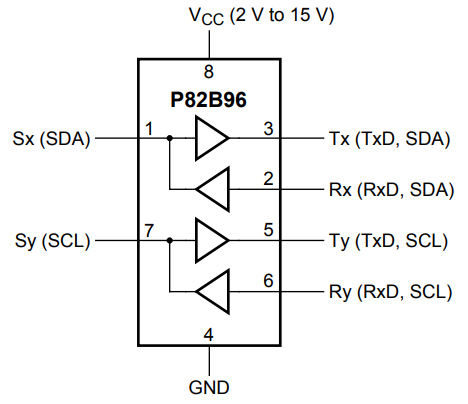

Блокова схема на P82B96

Алтернативи за P82B96

Номер на модела	Производител	Описание
P82B96PN, 112	NXP Полупроводници	P82B96P - Двоен двупосочен буфер на шината DIP 8-пин
P82B96PE4	Тексас Инструменти	Двойно Line Transceiver, PDIP8, ROHS съвместим, пластмаса, DIP-8
9.4E+11	NXP Полупроводници	IC Специална микропроцесорна верига, PDIP8, DIP-8, микропроцесор IC: Други
P82B96P	Тексас Инструменти	2-битов двупосочен 2- до 15-V 400-kHz I2C/SMBUS буфер/кабелен удължител 8-PDIP -40 до 85 ° C.

Сравними продукти

Номер на част	Производител	Пакет / случай	Захранващо напрежение	Вход	Ниво на чувствителност към влага (MSL)	Фабрично време за изпълнение	Дължина	Изход	Брой на щифтовете	Преглед Сравнете
P82B96TD, 112	NXP USA Inc.	8-соик (0,154, ширина 3,90 мм)	5 v	2-проводник Автобус	1 (Неограничен)	7 Седмици	4.9 мм	2-проводник Автобус	8	P82B96TD, 112 Срещу PCA9601D, 118
PCA9601D, 118	NXP USA Inc.	8-соик (0,154, ширина 3,90 мм)	3.3 V	2-проводник Автобус	1 (Неограничен)	7 Седмици	4.9 мм	2-проводник Автобус	8	PCA9601D, 118 VS P82B96TD, 112
PCA9600D, 118	NXP USA Inc.	8-соик (0,154, ширина 3,90 мм)	5 v	2-проводник Автобус	1 (Неограничен)	7 Седмици	4.9 мм	2-проводник Автобус	8	PCA9600D, 118 VS P82B96TD, 112
PCA9600D, 112	NXP USA Inc.	8-соик (0,154, ширина 3,90 мм)	5 v	2-проводник Автобус	1 (Неограничен)	7 Седмици	4.9 мм	2-проводник Автобус	8	PCA9600D, 112 VS P82B96TD, 112

Приложения на P82B96

Универсалност на интерфейса

P82B96 превъзхожда в взаимодействието I2C-бузи, работещи с диапазон от логически нива, от 5V до 3V или дори до 15V.Тази функция се оказва безценна в среди на смесено напрежение, като гарантира ефективна комуникация между компоненти с различни спецификации на напрежението.

Преодоляване на стандартите на I2C и SMBUS: Устройството адаптира I2C сигнализира безпроблемно към стандартите на SMBUS, като гарантира съвместимост в различни комуникационни протоколи.Тази адаптивност повишава полезността си в системи, интегриращи както I2C, така и SMBUS устройства, разширявайки потенциалните приложения на P82B96 в различни електронни екосистеми.

Диференциално преобразуване на шината

Възможността за отличие на P82B96 е нейното преобразуване на стандартни I2C сигнали в диференциален хардуер на шината.Това преобразуване повишава целостта на сигнала, поддържайки вярност на данните върху дълги кабели или при електрически шумни условия.Диференциалната сигнализация става главно ценна в практически настройки, където електромагнитните смущения (EMI) могат да компрометират традиционните IIC комуникации.

Опто-изолация в I2C мрежи

Използването на Opto-Couplers с P82B96 за опто-изолация значително подобрява устойчивостта на комуникацията в електрически шумни среди.Изолирането на различни мрежови секции повишава надеждността на системата чрез смекчаване на рисковете от шиповете на напрежението и наземните контури.Индустриалната автоматизация често използва тази техника за защита на чувствителни компоненти, като гарантира стабилни и непрекъснати операции.

Подобряване на оперативната скорост: P82B96 поддържа оперативни скорости до 400 kHz, улеснявайки бързия трансфер на данни във високоскоростни приложения.Тази способност се използва в сценарии, които зависят от бързата комуникация, като системи за събиране на данни и платформи за високочестотна търговия.Балансът на висока скорост и надеждност стои като крайъгълен камък в системите, където е необходим бърз трансфер на данни за резултатите от производителността.

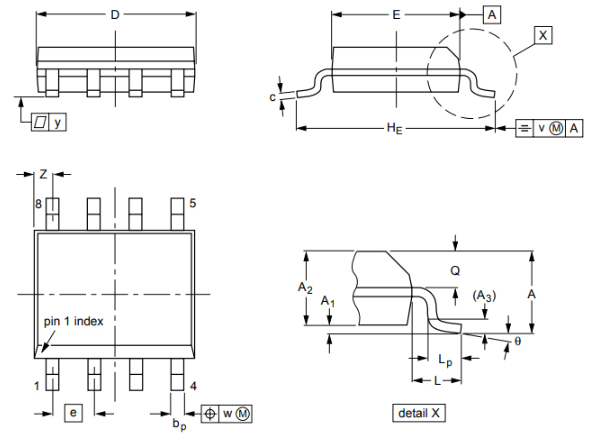

Подробности за опаковката на P82B96

Производител

NXP Semiconductors предоставя сигурни решения за свързаност щателно изработени за вградени системи, подкрепени от глобална работна сила от 45 000 експерти в над 35 страни.С известно присъствие в технологичния сектор, обхващащ повече от шест десетилетия, NXP постоянно управлява границата на иновациите, по -специално в сигурни свързани превозни средства, цялостна сигурност и интелигентни свързани решения.

Сливането на компонентите на FreeScale Semiconductor в портфолиото на NXP разшири хоризонтите на компанията.Това сливане обединява огромен технически опит с широка гама от предлагани продукти, оборудвайки NXP за навигация в бързо променящия се технологичен пейзаж.Ежедневни приложения - като подобрена автомобилна безопасност и интелигентни домашни технологии - илюстрират отдадеността на NXP за използване на технологията за по -голямото благо на обществото.

NXP играе основна роля за напредването на безопасността и свързаността на автомобила.Техните решения водят до иновации в автономно шофиране, комуникация на превозни средства (V2V) и развлекателни системи в автомобила.Повишаването на електрическите и автономните автомобили изисква засилени мерки за сигурност и безпроблемна свързаност, където уменията на NXP са очевидни.Можете да признаете стойността на тези иновации, често води до по -малко произшествия и по -добро управление на потока на трафика.
