У домаБлогXC2C256-7TQ144C CPLD: PINOUT, функции, ръководство за програмиране и данни
на 2025/10/3 1,254

XC2C256-7TQ144C CPLD: PINOUT, функции, ръководство за програмиране и данни

В това ръководство ще получите ясен поглед върху XC2C256-7TQ144C, CPLD с ниска мощност от семейството на Coolrunner-II на Xilinx (сега AMD).Ще научите за неговата конфигурация на ПИН, CAD модели и основни функции като логически капацитет, опции за I/O, поддръжка на напрежение и функции за пестене на мощност.Също така ще преминем през неговата архитектура, I/V крива и спецификации, последвани от приложения, подобни части, стъпки за програмиране, предимства и недостатъци, подробности за опаковането и информация за производителя, за да можете да разберете как точно това устройство се вписва във вашите проекти.

Каталог

1. Какво е XC2C256-7TQ144C?
2. XC2C256-7TQ144C Диаграма
3. XC2C256-7TQ144C CAD модели
4. Функции XC2C256-7TQ144C
5. Coolrunner-II CPLD архитектура
6. Типична I/V крива за XC2C256
7. XC2C256-7TQ144C Спецификации
8. Приложения XC2C256-7TQ144C
9. XC2C256-7TQ144C Подобни части
10. XC2C256-7TQ144C Стъпки за програмиране
11. XC2C256-7TQ144C Предимства и недостатъци
12. XC2C256-7TQ144C Размери на опаковките
13. Производител на XC2C256-7TQ144C
14. Заключение
XC2C256-7TQ144C

Какво представлява XC2C256-7TQ144C?

The XC2C256-7TQ144C е CPLD с ниска мощност (сложно програмируемо логическо устройство) от семейството на CoolRunner-II на Xilinx, сега част от AMD.Той разполага с 256 макрокела и се предлага в пакет TQFP с 144 пина, предназначен за бърза, детерминирана работа с минимална консумация на енергия.Работейки на ядро ​​1.8 V, той предлага надеждна ефективност в компактен форм-фактор и е добре подходящ за проекти, изискващи незабавна способност и ефективна логическа реализация.Като част от универсалната серия Coolrunner-II, тя се възползва от доказана архитектура и широка съвместимост на дизайна.

Търсите XC2C256-7TQ144C?Свържете се с нас, за да проверите текущите запаси, времето за изпълнение и ценообразуването.

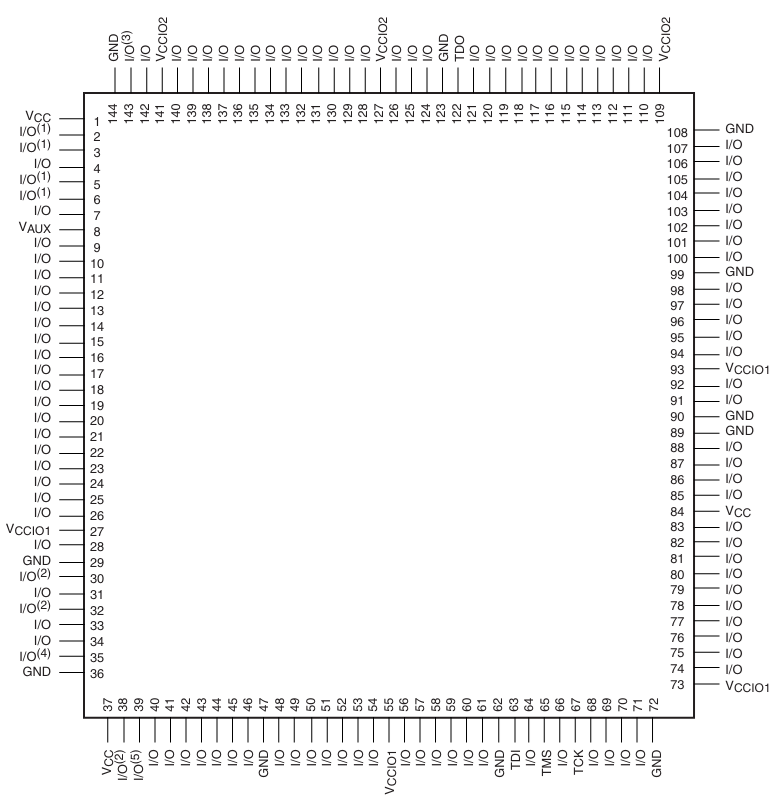

XC2C256-7TQ144C Диаграма за пин-изход

XC2C256-7TQ144C Pin-Out Diagram

Диаграмата XC2C256-7TQ144C Pin-Out показва как 144 пина са подредени за захранване, наземно, JTAG и програмируеми от потребителя I/O функции.Повечето щифтове са I/O, които могат да бъдат конфигурирани като входове или изходи и са равномерно разпределени, за да поддържат гъвкаво маршрутизиране.VCC, VCCIO1, VCCIO2, VAUX и GND са поставени около пакета, за да осигурят стабилно разпределение на мощността и множество опции за I/O напрежение.JTAG пиновете (TDI, TDO, TMS, TCK) са групирани заедно за лесно програмиране и тестване в системата.

XC2C256-7TQ144C CAD модели

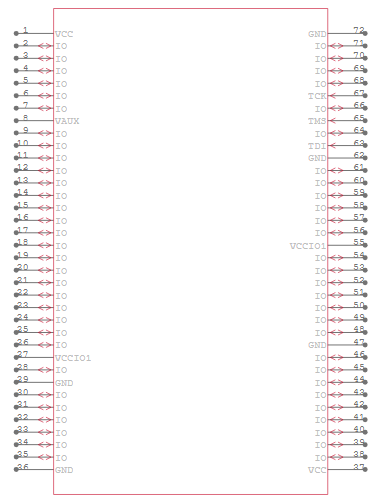

XC2C256-7TQ144C Symbol

XC2C256-7TQ144C Символ

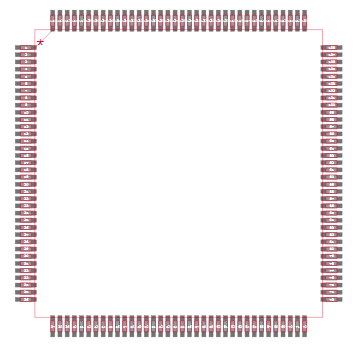

XC2C256-7TQ144C Footprint

XC2C256-7TQ144C Отпечатък

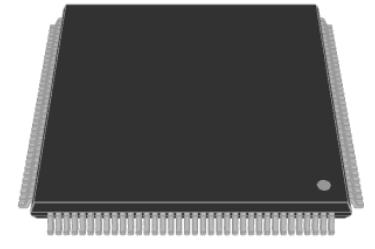

XC2C256-7TQ144C 3D Model

XC2C256-7TQ144C 3D модел

XC2C256-7TQ144C функции

Тип на устройството и семейство

XC2C256-7TQ144C е сложно програмируемо логическо устройство (CPLD), което принадлежи към семейството на Coolrunner-II, разработено от Xilinx (сега AMD).Той е предназначен за ниска консумация на мощност, като същевременно поддържа бърза, детерминирана логическа производителност, което го прави идеален за контролна логика и взаимодействащи приложения.

Логическа способност

Това устройство съдържа 256 макрокела, които са програмируемите логически ресурси в CPLD.Тези макроклели могат да бъдат конфигурирани да прилагат различни комбинирани и последователни логически функции, като дават умерен капацитет за интерфейси за контрол, лепило и шина.

Логически блокове (функционални блокове)

Той интегрира 16 функционални блока, които организират и управляват групи макроклетове.Всеки блок осигурява локални взаимовръзки и ресурси на продукта, което позволява гъвкаво внедряване на логика и ефективно маршрутизиране в устройството.

Потребителски I/O пинове

XC2C256-7TQ144C предлага до 118 потребителски конфигурируеми I/O пина в пакета си TQFP-144.Този голям брой на щифтовете дава възможност на устройството да взаимодейства едновременно с множество подсистеми, което го прави подходящ за сложни дизайни на ниво дъска.

Основно напрежение (VCC)

Ядрото работи при номинална 1,8 V (1,7 V до 1,9 V диапазон), което спомага за намаляване на консумацията на енергия в сравнение с по -старите 5 V CPLD.Това по-ниско напрежение е полезно в съвременните цифрови системи със смесено напрежение.

Мулти-напрежение I/O поддръжка

Банките на I/O поддържат множество стандарти за напрежение, включително 1,5 V, 1,8 V, 2,5 V и 3.3 V. Тази гъвкавост позволява на CPLD директно да взаимодейства с компоненти, работещи при различни нива на напрежение, без превключватели на външно ниво.

Високоскоростна работа

С типично забавяне на разпространението на пин-пин от около 5,7 ns (скорост „-7“), устройството осигурява бърза, детерминирана производителност.Това го прави подходящ за критични за времето приложения като декодиране на адрес, арбитраж на шината и контрол.

Ниска консумация на енергия

Серията CoolRunner-II е известна с изключително ниски токове в режим на готовност, често в обхвата на микроамп.Тази ниска статична мощност, комбинирана с динамични функции за пестене на мощност, позволява на XC2C256-7TQ144C да се използва ефективно в системи, захранвани с батерия или винаги.

Datagate Technology

Тази функция позволява да се отбележи неизползвани входове, предотвратявайки ненужното превключване и намаляване на динамичната консумация на енергия.Тя е ценна в приложенията, при които определени сигнали са неактивни за дълги периоди.

In-System JTAG програмиране

Устройството поддържа IEEE 1149.1 (JTAG) и IEEE 1532 за програмиране в системата.Това означава, че CPLD може да бъде конфигуриран, тестван и препрограмиран, без да го премахне от дъската, като опростява разработката и актуализациите.

Усъвършенствана структура на часовник

XC2C256-7TQ144C включва множество глобални часовници, разделители на часовника и двойни задействани регистри.Той също така осигурява глобален набор/нулиране и локален часовник на макрокле, което дава гъвкав контрол върху времето и синхронизацията.

Входове на Schmitt-Trigger

Избраните входни щифтове могат да бъдат конфигурирани, тъй като Schmitt задейства за подобряване на шумовия имунитет.Това е полезно за работа с бавни или шумни входни сигнали, без да се добавя външна схема за кондициониране.

Гъвкави характеристики на изхода

Изходите поддържат работа с три състояния, контрол на скоростта на скорост, конфигурации на отворен дренаж и незадължителни издърпвания.Тези опции улесняват адаптирането на CPLD към различни стандарти на шината и външни условия на натоварване.

Разширена матрица за взаимосвързаност (AIM)

Усъвършенстваната матрица за взаимосвързаност ефективно свързва функционалните блокове, осигурявайки пълноценно маршрутизиране на продукта през устройството.Това подобрява гъвкавостта на разположението на логиката и спомага за поддържането на предвидима ефективност на времето.

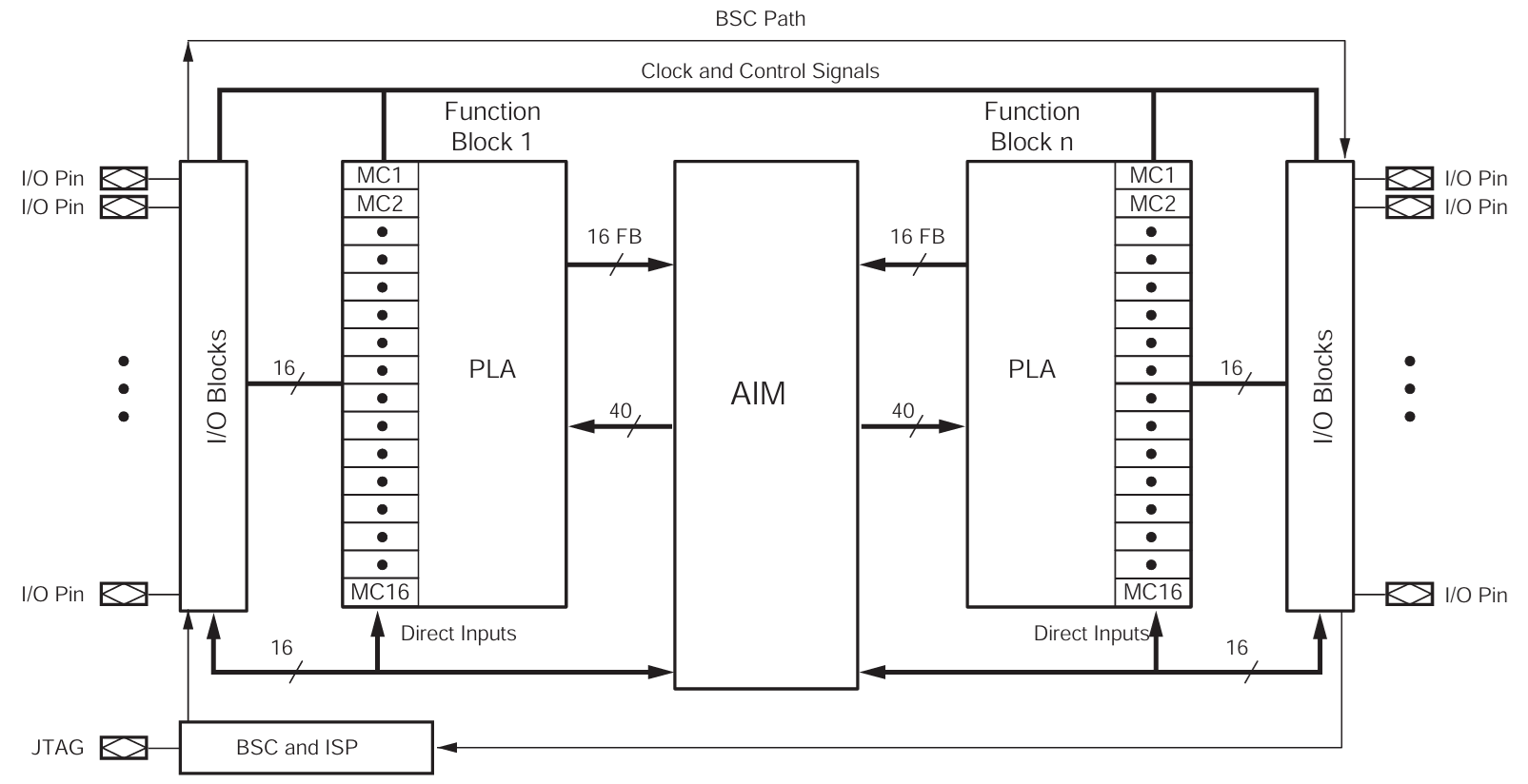

Coolrunner-II CPLD архитектура

CoolRunner-II CPLD Architecture

CoolRunner-II CPLD архитектурата на XC2C256-7TQ144C е изградена около функционални блокове, I/O блокове и усъвършенствана матрица за свързване (AIM).Всеки функционален блок съдържа макроклетъци и програмируем логически масив (PLA), които прилагат дефинирана от потребителя логика, докато целта ефективно маршрува сигнализира между блокове.I/O блокира интерфейса на вътрешната логика с външни пинове и специализирани JTAG и BSC/ISP схема за поддръжка на системи в системата.Тази структурирана и взаимосвързана архитектура дава възможност за бърза, детерминирана производителност с ниска консумация на енергия, което я прави идеален за контрол, взаимодействие и лепило логика в цифровите системи.

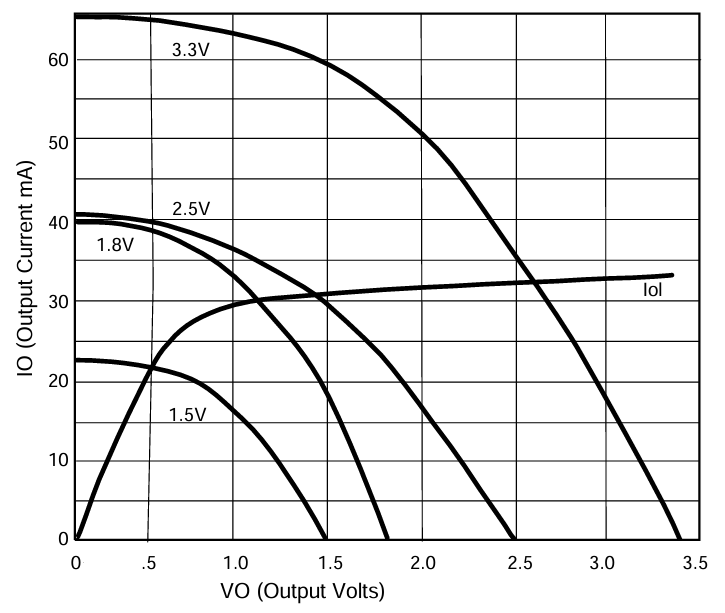

Типична I/V крива за XC2C256

Typical I/V Curve for XC2C256

Типичната I/V крива за XC2C256-7TQ144C илюстрира връзката между изходното напрежение (VO) и изходния ток (IO) за различни I/O захранващи напрежения (1.5 V, 1.8 V, 2.5 V и 3.3 V).С увеличаването на захранващото напрежение, устройството може да източва или потъне по -високи токове, преди изходното напрежение да започне значително спада.Това поведение е важно за разбиране на способността на задвижването на CPLD при взаимодействие с външни компоненти, гарантиране на нивата на сигнала остават валидни при натоварване.Мнозина използват тази крива, за да изберат подходящи I/O напрежения и да гарантират надеждна работа в приложения, които изискват специфични сили за задвижване на тока.

XC2C256-7TQ144C Спецификации

Тип
Параметър
Производител
AMD/Xilinx
Серия
Coolrunner II
Опаковане
Табла
Статус на част
Остарял
Програмируем тип
В системния програмируем
Време за забавяне TPD (1) Макс
6.7 ns
Захранване на напрежението - вътрешно
1.7 V ~ 1.9 V
Брой логически елементи/блокове
16
Брой макрокли
256
Брой порти
6000
Брой на I/O.
118
Работна температура
0 ° C ~ 70 ° C (TA)
Тип монтаж
Повърхностно монтиране
Пакет / случай
144-LQFP
Пакет устройства за доставчици
144-TQFP (20 × 20)
Основен номер на продукта
Xc2c256

XC2C256-7TQ144C приложения

1. Лепило логика и интерфейс мост

XC2C256-7TQ144C е идеален за внедряване на лепило логика, която свързва и координира сигналите между различни цифрови компоненти.Той може да обработва функции като декодиране на адрес, арбитраж на шината и превод на протокол, което позволява плавна комуникация между микроконтролери, памет, сензори и други периферни устройства.Предвидимото му време и бързите забавяния на пина осигуряват надеждно взаимодействие дори в сложни дизайни на дъската.

2. устройства с ниска мощност и батерия

Благодарение на своята технология за бързо нулева мощност (FZP) и много нисък ток в режим на готовност, този CPLD е много подходящ за преносима и захранвана от батерията електроника.Той може да остане захранван непрекъснато, като същевременно консумира минимална енергия, което я прави идеален за винаги включени контролни или мониторингови вериги.Можете допълнително да намалите използването на мощността с функции като Datagate, което свежда до минимум динамичното превключване, когато входовете са неактивни.

3. Контролна логика и секвениране

Устройството превъзхожда прилагането на машини с крайно състояние, контрол на времето и секвенция на сигнала, необходими в много вградени системи.Неговата детерминирана, нелетна архитектура позволява на контролната логика да стане активна веднага след захранването без закъснения в конфигурацията.Това го прави силен избор за нулиране на логиката, веригите за ръкостискане и други критични за времето задачи за контрол.

4. Вградена поддръжка на системата и периферна логика

В вградените дизайни XC2C256-7TQ144C може да действа като персонализиран чип за поддръжка, прилагайки специализирани интерфейси или разширявайки възможностите на микроконтролера.Той може да се справи с комуникационните протоколи като SPI, I²C или UART, да генерира Chip Selects или да управлява маршрута за прекъсване.Чрез разтоварване на тези функции от процесора, той опростява развитието на фърмуера и подобрява цялостната ефективност на системата.

XC2C256-7TQ144C Подобни части

Спецификация
XC2C256-7TQ144C
XC2C256-7TQ144I
XC2C256-7TQG144I
XC2C256-7VQ100C
XC2C256-7VQG100C
XC2C256-6TQ144C
Семейство устройства
Coolrunner-II Cpld
Coolrunner-II Cpld
Coolrunner-II Cpld
Coolrunner-II Cpld
Coolrunner-II Cpld
Coolrunner-II Cpld
Логическа плътност (макрокели)
256
256
256
256
256
256
Тип пакет
TQFP-144
TQFP-144
TQFP-144 (без PB)
VQFP-100
VQFP-100 (без PB)
TQFP-144
Степен на скорост
-7
-7
-7
-7
-7
-6 (по -бързо)
Температурен диапазон
Търговски (0 - 70 ° C)
Промишлено (-40-85 ° C)
Промишлено (-40-85 ° C)
Търговски (0 - 70 ° C)
Търговски (0 - 70 ° C)
Търговски (0 - 70 ° C)
Брой на I/O PIN
118
118
118
80
80
118
Основно напрежение (VCC)
1.8 v
1.8 v
1.8 v
1.8 v
1.8 v
1.8 v
Поддръжка на I/O напрежение
1,5 V - 3.3 V
1,5 V - 3.3 V
1,5 V - 3.3 V
1,5 V - 3.3 V
1,5 V - 3.3 V
1,5 V - 3.3 V
Съответствие / без PB
Стандарт
Стандарт
Без PB / ROHS
Стандарт
Без PB / ROHS
Стандарт
Разлики
Основна търговска версия
Версия за индустриална температура
Индустриална + PB версия
По -малък пакет, по -малко I/O
По-малка версия без PB
По -бърза версия на времето

XC2C256-7TQ144C стъпки за програмиране

Програмирането на XC2C256-7TQ144C е лесен процес, който включва подготовка на вашия дизайн, генериране на файл за програмиране и зареждане в CPLD чрез JTAG.Следвайки внимателно всяка стъпка, можете да осигурите успешна конфигурация и подходяща работа на устройството на вашата дъска.

1. Проектиране и синтезиране

Започвате, като напишете своя логически дизайн с помощта на HDL (VHDL или Verilog) или схематичен запис.След като завършите дизайна, вие стартирате процеса на синтез, който преобразува вашата логика във вътрешната структура на устройството на макроклийните и взаимовръзките.Тази стъпка гарантира, че вашият дизайн е съвместим с архитектурата XC2C256 и е готов за внедряване.

2. Място и маршрут / изпълнение (монтаж)

На следващо място, вие изпълнявате място и маршрут, известен също като монтаж, който присвоява вашата синтезирана логика на действителните физически макроклийни и маршрутизирани ресурси вътре в CPLD.Инструментът проверява ограниченията на времето, разрешава използването на ресурси и оптимизира пътищата, за да отговаря на работата на вашия дизайн.Това гарантира, че веригата ще работи надеждно, след като бъде програмирана в устройството.

3. Генериране на файл за програмиране

След като реализацията приключи, вие генерирате файла за програмиране (бит, конфитюр или SVF формат), който съдържа точните данни за конфигурация за устройството.Този файл представлява как е настроен всеки макрокъл, взаимосвързаност и I/O, за да внедрите вашата логика.Подготвянето на този файл е необходимо, преди да преминете към действителното програмиране на устройството.

4. JTAG / in-System Програмиране

И накрая, свързвате устройството към вашия компютър, като използвате кабел за програмиране на JTAG и отваряте инструмента за въздействие на Xilinx (или еквивалент).След това зареждате генерирания файл за програмиране и го изтегляте на XC2C256-7TQ144C чрез JTAG пинове (TDI, TDO, TCK, TMS).След като процесът приключи, CPLD веднага започва да работи с вашата програмирана логика, без да изисква захранващ цикъл или външна конфигурационна памет.

XC2C256-7TQ144C Предимства и недостатъци

Предимства

• Много ниска мощност в режим на готовност, идеална за дизайни на батерия.

• Незабавна работа без забавяне на конфигурацията.

• Предсказуемо време за по -лесно затваряне на дизайна.

• Заменя множество дискретни логически чипове, спестявайки място и разходи.

• Поддържа множество I/O напрежения без превключватели на външно ниво.

Недостатъци

• Ограничен логически капацитет в сравнение с по -големи CPLD или FPGA.

• Няма вградени DSP, RAM или високоскоростни приемо-предаватели.

• Да стане остарял, затруднявайки бъдещите снабдявания.

• По-нисък таван за производителност за високоскоростни приложения.

• По -малка гъвкавост на маршрута за сложни или нередовни дизайни.

XC2C256-7TQ144C Размери на опаковки

Тип
Параметър
Тип пакет
TQFP-144
Размер на тялото на пакета
20 mm × 20 mm
Оловен терен
0,5 mm
Брой щифтове
144
Височина на пакета (MAX)
1,4 mm
Дебелина на пакета (номинална)
1,0 mm
Дължина на олово
0,45 mm ~ 0,75 mm
Ширина на олово
0,17 mm ~ 0,27 mm
Тип монтаж
Повърхностно монтиране
Пакет устройства за доставчици
144-TQFP (20 × 20)

XC2C256-7TQ144C Производител

XC2C256-7TQ144C се произвежда от Xilinx, водеща компания в програмируеми логически решения.Xilinx е широко признат за пионерни FPGA и CPLD технологии, предоставяйки надеждни и високоефективни устройства за индустриални, търговски и потребителски приложения.Днес Xilinx работи като част от AMD, Продължавайки да доставя усъвършенствани програмируеми логически продукти със силна дългосрочна поддръжка и иновации.

Заключение

XC2C256-7TQ144C се откроява с ниската си консумация на мощност, бързата детерминирана производителност и мулти-напрежението I/O гъвкавост, което го прави надежден избор за съвременни цифрови дизайни.Неговата балансирана комбинация от 256 макроклета, 118 I/O пинове и усъвършенстваната архитектура на взаимосвързаността поддържа широк спектър от функции за контрол, взаимодействие и лепило.С поддръжка за програмиране в системата, функции за спестяване на захранване на данни и стабилни I/O конфигурации, той се интегрира плавно в вградени системи и среди със смесено напрежение.

DataSheet PDF

Xc2c256-7tq144c таблици с данни:

XC2C256 DataSheet.pdf

Coolrunner-II CPLD дизайнерски ръководство.pdf

За нас

ALLELCO LIMITED

Allelco е международно известен едно гише Дистрибутор на услуги за обществени поръчки на хибридни електронни компоненти, ангажиран да предоставя цялостни услуги за доставка на компоненти и вериги за доставки за глобалните електронни производствени и дистрибуционни индустрии, включително глобални топ 500 фабрики за OEM и независими брокери.
Прочетете още

Бързо запитване

Моля, изпратете запитване, ние ще отговорим незабавно.

количество

често задавани въпроси [FAQ]

1. Изисква ли XC2C256-7TQ144C паметта за външна конфигурация?

Не. Едно от предимствата му е незабавна работа.Конфигурацията се съхранява вътрешно, така че захранва готово да работи без външна абитуриентска или флаш памет.

2. Какви инструменти за програмиране са съвместими с XC2C256-7TQ144C?

Можете да програмирате устройството с помощта на софтуер за въздействие на Xilinx с кабел за програмиране на JTAG.Мнозина също използват съвместими програмисти на JTAG на трети страни, но се уверете, че поддържат стандартите на IEEE 1149.1/1532.

3. Може ли XC2C256-7TQ144C да замени множество дискретни логически IC във вашия дизайн?

Да.Със своите 256 макроклета и гъвкав I/O, този CPLD може да интегрира няколко логика на лепилото и контролни функции в едно устройство, като ви помага да намалите пространството на дъската и броя на компонентите.

4. Подходящ ли е XC2C256-7TQ144C за батерии с ниска мощност?

Да.Благодарение на своята технология за бързо нулева мощност (FZP) и много нисък ток в режим на готовност, той е идеален за винаги включени вериги, преносими устройства и чувствителни към мощността вградени системи.

5. Можете ли да използвате XC2C256-7TQ144C за високоскоростна обработка на сигнала?

Той не е предназначен за високоскоростни DSP или предаващи задачи.Въпреки че доставя бързи закъснения с пин до пин, той е най-подходящ за логика за контрол, взаимодействие и време, а не сложна обработка на данни.
