1N4733A Zener DioD: Работа, Pinout и DataShet

Това ръководство изследва характеристиките и използването на диода 1N4733A Zener, компонент в съвременната електроника, известна със своето надеждно регулиране на напрежението.Той обхваща принципите на работното място на диода, как да го използвате в вериги и ролята му за поддържане на стабилно напрежение в различни настройки.

Каталог

Преглед на диода 1N4733A

The 1N4733A Диодът се откроява със своята здрава обработка на мощността и прецизността на регулирането на напрежението, с мощност от 1 вата и напрежение на Zener от 5.1V.Този диод е основен елемент в електротехниката, използван широко при стабилизиране на напрежението и изрязване на вериги.Той се оценява заради ниския си обратен ток на изтичане, осигурявайки стабилни нива на напрежение.Тези качества го правят изключително полезно за конверторите и веригите за захранване, подобрявайки оперативната им ефективност и надеждността.В електрониката способността на диода да провежда ток както в напред, така и в обратни посоки, го отличава от типичните диоди.Тази функционалност подпомага регулирането на напрежението, осигурявайки стабилен изход дори при колебание на входните нива, поддържайки ефективността по време на сценариите на разбиване.Подобна характеристика е изгодна за сложни дизайни на вериги, които изискват стабилност.Устойчивата конструкция, включваща силно легиран PN възел, затворен в защитно стъкло, позволява на диода да обработва спектър на напрежение от 3,3 до 91 V. Това не само повишава устойчивостта си на фона на различните условия на околната среда, но също така осигурява продължителен живот на веригата, като осигурява надежден референтен референтеннапрежение.Надеждността на диода е очевидна от неговото изграждане.Тя включва двоен дизайн на плужеци, който се съпротивлява на корозия и разполага с лесно споени терминали, като гарантира здрави връзки в вериги.

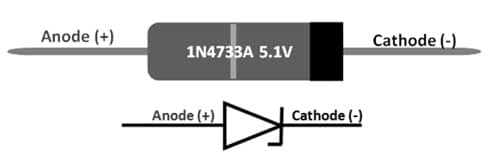

1N4733A Конфигурация на ПИН

Пин №	Име на ПИН	Описание
1	Анод	Токът тече в този терминал.
2	Катод	Токът изтича от този терминал.

Функции и спецификации на 1N4733A

Функция/спецификация	Подробности
Номинално Zener напрежение (VZ)	5.1 волта
Разсейване на мощността (PZ)	1,0 вата
Ток на регулатора на Zener (IZM)	178 Mamps
Тип пакет	DO-41 (през дупка)
Номинална напрежение	5.1 волта
Толерантност	± 5%
Температурен диапазон на съхранение	-65 ° C до 175 ° C.
Тегло	0,35 грама
Специални характеристики	Висока надеждност, резки обратни характеристики.

Как работи 1N4733A?

Зенеращият диод 1N4733A е проектиран да регулира напрежението, като се държи различно от стандартните диоди в обратното отклонение.При отклонение напред той позволява токът да тече с малък спад на напрежението (около 0,3 до 0,7 волта), подобно на обикновените диоди.Въпреки това, при обратни пристрастия, той проявява уникално поведение.След като обратното напрежение достигне точката на разрушаване, приблизително 5,5 волта, диодът започва да провежда ток.Това контролирано разбиване позволява на диода да поддържа стабилно изходно напрежение, дори ако входното напрежение или натоварването на веригата се колебае.

Това регулиране на напрежението се постига чрез два процеса: разграждането на Zener и ефекта на лавината.При по -ниски напрежения разрушаването на Zener доминира, с отрицателен температурен коефициент, което означава, че напрежението на разрушаване намалява с повишаване на температурата.При по -високи напрежения ефектът на лавината поема с положителен коефициент на температура, при който напрежението на разрушаване се увеличава с температурата.В 1N4733A тези два ефекта балансират, като осигуряват постоянна работа при редица температури.Това прави диода надежден избор за вериги, които изискват стабилно регулиране на напрежението, особено в среди с променливи условия.

Разработване на променлив ток с Arduino Uno

Проектирането на променлив ток с помощта на Arduino UNO служи като ангажиращо влизане в света на приложения за микроконтролер за измерване на променливотоковите напрежения.Този проект е обогатен с различни компоненти като 330-ом резистор, потенциометър 10k-Ohm, селекция от резистори и кондензатори, диоди като 1N4733A Zener и практично табло, което улеснява сглобяването.Веригата обработва входните напрежения 110V, 220V, 380V, като използва разделител на напрежението, като ги подравнява удобно с 5V диапазона на Arduino.Зенерният диод 1N4733A предлага защита, като екранира веригата от напрежения над 5,1 волта.Показването на измерените стойности се постига чрез LCD екран, който повишава видимостта и разбирането на резултатите.Придружаващата програма Arduino умело включва разделението на върховите променливи напрежения чрез √2 за изчисляване на стойностите на RMS, обмислен аспект, отразяващ ежедневните сценарии, когато често се изисква внимание.

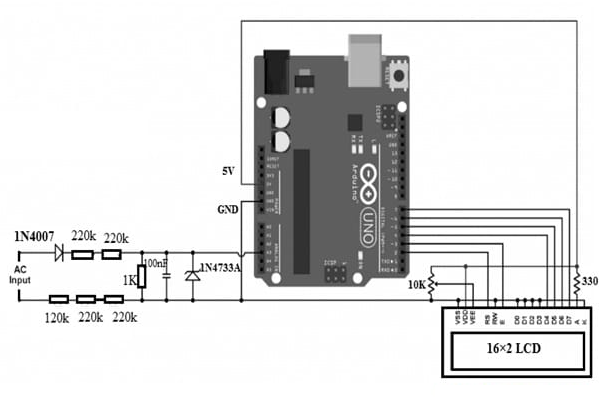

Променлив ток с дъска Arduino

Изработване на програмата Arduino

Кодът на Arduino поема динамична роля в системата чрез постоянно проследяване на RMS напрежението чрез оценка на пиковите измервания на полувавата.Използвайки вътрешното референтно напрежение, кодът осигурява повече интерпретация на напрежението на синусоида, улеснявайки по -висока степен на точност.Този процес демонстрира адекватността на програмирането на микроконтролери в инженерно прецизно и надеждни измервателни инструменти за областта на електротехниката.

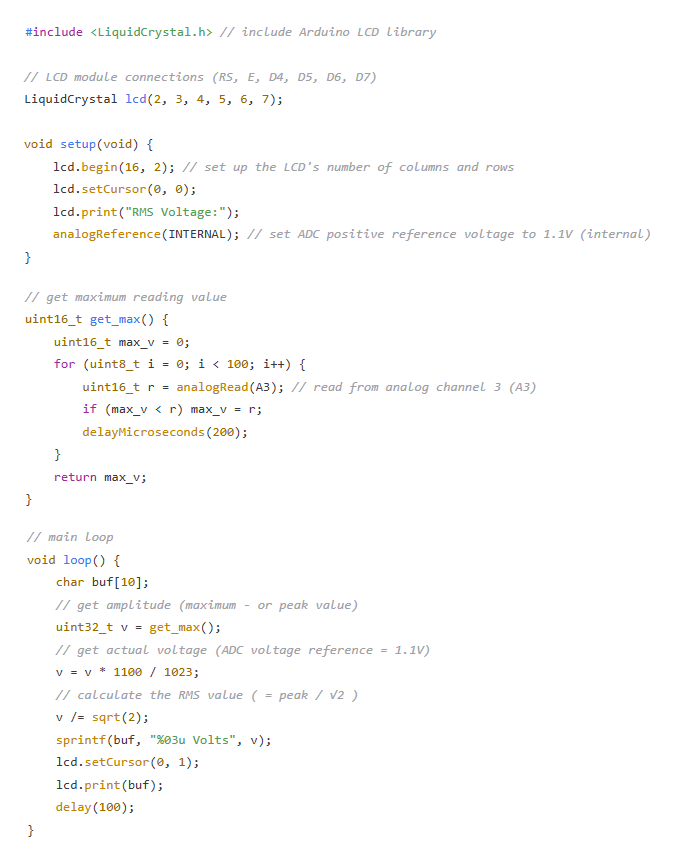

Ардуино код

Приложения на Zener Diode 1N4733A

Функции за защита на напрежението

В приложенията за защита на напрежението 1N4733A служи за защита на деликатни компоненти, притискайки се върху излишното напрежение с прецизност, запазване на функционалността на веригата.Този диод ограничава максималното напрежение умело, алектно реагира на преходни условия, които иначе биха могли да доведат до разрушителни повреди на компонента.

Регулиране на напрежението за компактни системи

За по -малки вериги, открити в преносими джаджи, 1N4733A осигурява стабилно изходно напрежение.Той тихо поддържа постоянната производителност, необходима сред различни условия на вход, демонстрирайки своята релевантност при сценарии, при които постоянното напрежение е спасителна линия за дълголетието на устройството и продължителната функция.

Приложения за изрязване на формата на вълната

Когато се сдвоява в серия с други диоди, 1N4733A провежда изрязване на формата на вълната, аспект на управлението на изкривяването на сигнала.Това приложение притежава голяма стойност в комуникационните устройства, където запазването на чистотата на сигнала е голямо притеснение.

Защита на микроконтролери или ИС

1N4733A предлага проактивна защита на входното напрежение за микроконтролери или интегрални вериги, предотвратявайки условията на свръхпрежение, които биха могли да застрашат тези компоненти.Той осигурява рентабилни средства за засилване на надеждността на дизайна в чувствителни електронни системи.

Стабилност на напрежението при неправилни условия

Стабилността, гарантирана от 1N4733A, се доказва във вериги, предразположени към нарушения на мощността или електромагнитни смущения, поддържайки постоянно изходно напрежение и играе роля в предотвратяването на потенциален спад на производителността.

Ограничаване на увреждането на веригата от напрежението

Превантивните стратегии срещу скокове на високо напрежение са неразделна част от поддържането на благосъстоянието на електронните вериги.Интеграцията на 1N4733A намалява риска от вреда от неочаквани шипове на високо напрежение, допринасяйки за издръжливостта на електронните дизайни на практика.

Преместване на напрежението за променливи изходи

1N4733A улеснява ефективното изместване на напрежението за модификации на изхода, изглаждане на преходите през различни изходни етапи.Тази функция поддържа гъвкави конфигурации на веригата, при които гъвкавостта е изгодна.
