Изчерпателно ръководство за XBEE S2C модул: Pinout, спецификации, режими, Arduino връзка и употреба

Модулите на XBEE, въведени за първи път през 2005 г. от Digi International под марката Maxstream, революционизираха безжичната комуникация с придържането си към стандарта IEEE 802.15.4-2003.Проектиран да поддържа многостранни конфигурации като звездни и точки в точка мрежи, екосистемата XBEE се е превърнала в здрав набор от модули, адаптери, шлюзове и софтуерни решения.Тези напредъци ги правят необходими за различни приложения за безжична комуникация, вариращи от индустриална автоматизация до интелигентни системи с активирана IoT.В тази статия се гмуркаме в модула XBEE S2C - отличие в състава на XBEE.Ще изследваме неговите ключови атрибути, конфигурации и практически приложения, като показваме как опростява настройките на комуникацията, като същевременно доставя надеждност, мащабируемост и ефективност.Независимо дали изработвате сложни мрежови мрежи или интегрирате IoT системи, XBEE S2C модулът притежава потенциала да трансформира вашите усилия за безжична комуникация.Нека разкрием неговите възможности и случаи на практическо използване.

Каталог

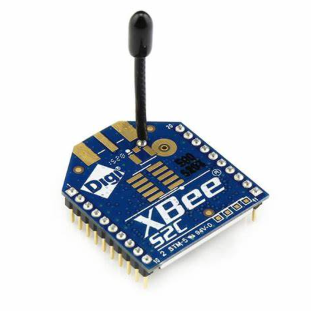

Преглед на модула XBEE S2C

Модулът XBEE S2C се откроява като изключително универсален инструмент за RF комуникация.Той безпроблемно се свързва с редица микроконтролери и ефективно предава данни в честотната лента 2.4GHz.Модулът е особено умел в изграждането на твърди и надеждни мрежи за непрекъснат поток от данни, особено когато се използва с устройства с активирана ZigBee, което го прави доста ценна в сложни технологични настройки.

Модулът използва технологията ZigBee за установяване на сложни мрежови мрежи.Това позволява на устройствата да участват в комуникация на дълги разстояния и да се движат около физически бариери.Протоколът на Zigbee е известен със своята адаптивност, мащабируемост и сигурни канали, което го прави изключително подходящ за индустриална среда, където се желае последователен и навременен обмен на данни.Например, интегрирането на тези модули в интелигентните мрежи може да подобри системите за управление на енергията, като гарантира, че точните данни се предават в широки мрежи.

Един от най -атрактивните аспекти на XBEE S2C е лекотата му на използване.Интегрирането му с микроконтролери е неусложнено, което позволява SWIFT внедряване в различни приложения.X-CTU софтуерът на Digi International играе важна роля за подобряване на възможностите на модула.С този инструмент потребителите могат лесно да конфигурират, тестват и актуализират фърмуера, като гарантират, че модулите са оборудвани с най -новите подобрения и мерки за сигурност.За техниците, изпълняването на симулации в софтуера може да бъде разумна стъпка, за да потвърди, че конфигурациите се привеждат в съответствие с конкретни оперативни изисквания, преди да ги внедрят в полето.

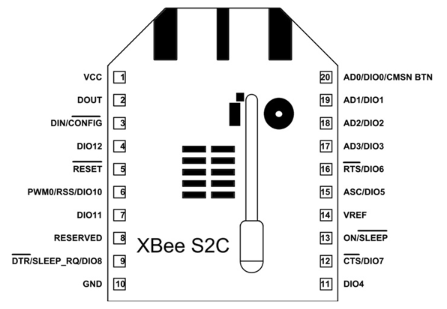

Конфигурация на ПИН

ПИН номер	Име на ПИН	Описание
Pin1	VCC	Този щифт се използва за осигуряване на входна мощност на устройството.
Pin2	Dout/dio13	Работи като сериен изход на UART, а също така действа като GPIO щифт.
Pin3	Din/config/dio14	Действа като сериен вход на данни за UART и като GPIO ПИН.
Pin4	Dio12/spi_miso	Изходният щифт за данни за SPI комуникация, също използваем за GPIO функции.
Pin5	Нулиране	Помага при нулиране на устройството чрез външен сигнал.
Pin6	RSS/PWM0/DIO10	Използва се за GPIO & PWM и показва сила на сигнала в UART серийна комуникация.
Pin7	PWM1/DIO11	Работи като GPIO & PWM.
Pin8	Запазени	Няма връзка или не свързвайте щифт.
Pin9	Dtr/sleep_rq/dio8	Контролира линията за сън на XBee S2C Module и също работи като GPIO функция.
Pin10	GND	Заземен щифт.
Pin11	Dio4/spi_mosi	Работи като GPIO PIN и подпомага SPI комуникация за Въвеждане на данни на XBee
Pin12	CTS/DiO7	Действа като индикатор за контрол на потока RS232 и също е Полезно за GPIO функции.
Pin13	On_sleep/dio9	Помага при проверката на състоянието на XBEE и е функционален за GPIO функции.
Pin14	Vref	Директна ADC интерфейс в референция на аналогова напрежение.
PIN15	ASC/DiO5	Придобива знаци за режим на заспиване и диагностичен режим, също Работи за GPIO пинове.
PIN16	Rts/dio6	Показва текущия поток в рамките на комуникацията Rs232 и Работи като GPIO щифт.
Pin17	Ad3/dio3/spi_ssel	ПИН за избор на подчинение за SPI комуникация, също работи като Аналогов въвеждане на данни и GPIO.
Pin18	AD2/DIO2/SPI_CLK	CLK PIN за SPI комуникация, също работи в аналогов вход & GPIO.
Pin19	AD1/DiO1/SPI_ATTN	SPI_ATTN подпомага главното известие за XBEE данни изход;също GPIO и аналогов вход.
PIN20	AD0/DiO0/CMSN BTN	Използва се за бутона за въвеждане в експлоатация, GPIO и ADC вход.

Основни атрибути и технически подробности

Функция/спецификация	Подробности
Тип на устройството	Самостоятелен
Честота на предаване	2.4 GHz до 2,5 GHz
Канали	16 канала за директна последователност
Интерфейси	UART (MAX 250 kb/s), SPI (MAX 5 MB/S)
Регулиране на мощността на предаване	Регулируем по софтуер
Обхват (Urban/Indoor)	200 фута
Обхват (RF линия на зърна на открито)	До 4000 фута
Предавайте изход на захранване (режим на усилване)	6.3 MW (8 dBm)
Предаване на мощност (нормален режим)	2 MW (3 dBm)
RF скорост на данни	250 000 bps
Чувствителност към приемник (режим на усилване)	-102 dBm
Чувствителност към приемник (нормален режим)	-100 dBm
Диапазон на захранващо напрежение	+2.1 до +3.6 v
Работен ток (нормален режим)	33 mA при 3.3 V
Работен ток (режим BOOST)	45 mA при 3.3 V
Недейник на тока	9 ма
Максимален изходен ток	40 Ма
Ток на захранване	<1 µA
Защита на ESD	3000 v
Работен температурен диапазон	-40 ° C до 85 ° C.
UART Комуникационна скорост на данни	До 256 kbps
Скорост на данни за комуникация на SPI	До 5 Mbps
Скорост на данни на модула	До 250 000 bps

Оперативни режими

Модулът XBEE S2C олицетворява завладяваща смесица от адаптивност и полезност, улеснявайки нейната работа в две различни методологии: в режим на командване и режим на API.Всяка методология се грижи за разнообразни изисквания за комуникация, сдвояване на отличителни атрибути със специфични оперативни нужди.

В команден режим-безпроблемен обмен на данни

В рамките на At Command, обикновено известен като прозрачен режим, модулът осигурява директен и неусложнен обмен на данни чрез DIN PIN.Тази настройка благоприятства сценариите, налагащи пряка комуникация от точка до точка.Чрез използване на прозрачни пътища за данни, устройствата могат без усилие да обменят информация, като елиминират необходимостта от сложна обработка или сложни протоколи.

API режим-Структурирани взаимодействия, базирани на кадри

От друга страна, API режимът приема по -организирана стратегия чрез рамкиране на данни преди предаването.Този метод предоставя повишена сигурност заедно с строгите функции за валидиране на грешки и функции за обратна връзка.Типичният дизайн на рамката включва начални разделители, тип идентификатори, дължини на рамката, действителни данни и контролни суми.Подобно сглобяване не само осигурява комуникация, но също така подпомага усъвършенстването на корекциите на параметрите и придобиването на потвърждения за доставка на пакети.

Използване на потенциала на XBEE S2C модула

Прихващането на значимостта на XBEE S2C модула в рамките на мрежовите инфраструктури обогатява цялостната производителност и подобрява оперативните възможности.Този модул помага за изработване на гъвкави и ефективни безжични мрежи, които се грижат за различни оперативни изисквания.Той работи главно в три специфични роли:

Овладяване на мрежовата координация

Координаторът се отличава с настройването и поддържането на мрежовата подредба.Той надхвърля обработката на протоколи и синхронизацията, за да включва конфигуриране на мрежови параметри като избор на канали и мрежови идентификатори, насърчаване на непрекъсната комуникационна атмосфера.В практически приложения координаторите често действат като основен възел, определяйки рамката и здравето на мрежата.Често можете да изразете въздействието на експертно кодирането на тази единица, за да намалите латентността и да увеличите пропускателната способност на данните.

Възможности за маршрутизиране

Маршрутизаторите играят активна роля за осигуряване на непрекъснат поток от данни в мрежовите секции.Те не само управляват вътрешния трансфер на данни, но и улесняват външната комуникация, като действат като go-betweens.Тази роля има значително значение в сложните мрежови настройки, където разпределението на данните трябва да бъде ефективно в множество възли.Често можете да коригирате настройките на рутера за идеален комбинация от обхват и опазване на мощността, като насърчавате растежа на мрежата и трайната функционалност.

Работа с крайни устройства

Макар и ограничени във функции, End Devices Център за предаване и приемане на RF данни.Техният дизайн често включва енергийно спестяване на режими за удължаване на живота на батерията, основен в отдалечени случаи на наблюдение.Тези устройства са проектирани да изпълняват специфични задачи в мрежата с намалена сложност, осигурявайки надеждност.Широката практика в индустрията включва стратегически управление на цикли на сън и събуждане за разширяване на работата на устройството, без да подкопава целостта на данните.

Фини настройки на PAN идентификатори и канали

ID на личната мрежа (PAN) е активен в идентифицирането на всяка мрежа, като изисква внимателна конфигурация за осигуряване на правилното поставяне на устройства.Изборът от 16 налични канала, обикновено управляван от координатора, се използва за намаляване на смущения и поддържане на ефективността на мрежата.Често можете да обсъждате методи за динамично разпределение на каналите и управление на PAN ID, за да се приспособите към смени на околната среда или мащабиране на мрежата, като по този начин поддържате ефективната комуникация.

Свързване на XBEE S2C с Arduino и Nodemcu за динамични IoT приложения

Изследването на интеграцията на XBEE S2C модули с Arduino и Nodemcu отваря свят от гъвкави приложения в пейзажа на Интернет на нещата (IoT).Това начинание обикновено се върти около изработването на различни компоненти на предавателя и приемника, за да се улесни обменът на течности, напомнящи ритмите на вашето взаимодействие.

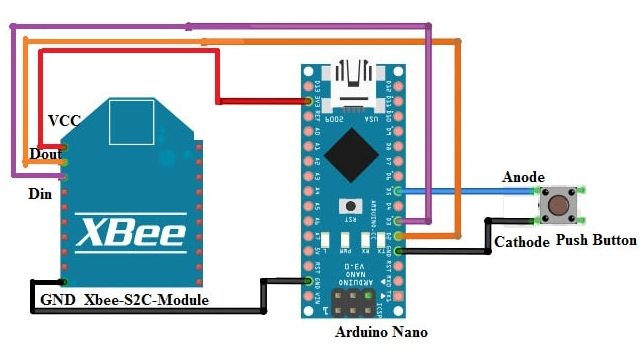

Модул за предавател с Arduino Nano

Създаването на връзка между XBEE модула и Arduino Nano налага правилната връзка на VCC, GND, DIN и DOUT пинове.Умишленото използване на бутон инициира трансфер на данни при натискане, функция, която имитира интуитивното взаимодействие, наблюдавано в контролните сценарии.Подобна настройка резонира с ежедневните преживявания, при които бутоните за натискане оптимизират ангажираността ви в вградени системи.

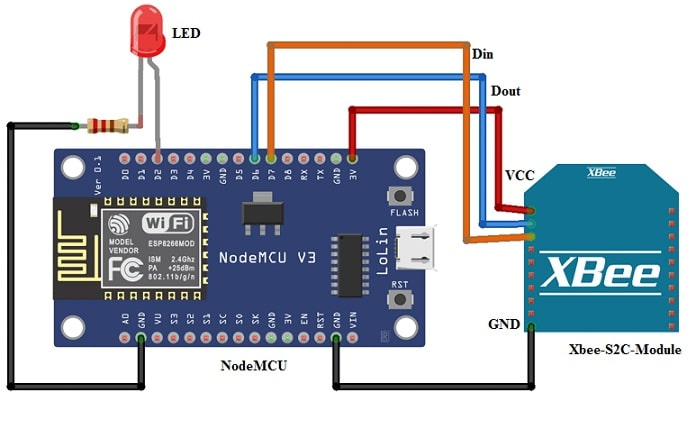

Приемна система с Nodemcu

Интеграцията на NODEMCU с XBEE модула приема подобна схема на свързване, увеличена от светодиод, който действа като индикатор за състоянието за получаване на данни.Тази конфигурация обогатява разбирането на системите за обратна връзка, където визуалният сигнал на LED отразява процеса на отстраняване на грешки при хардуерни взаимодействия, насърчавайки успокояващо чувство за надеждност на системата.

Код

Необходимия код за предавателя:

#include „softwareserial.h“

Softwareserial Xbee (2,3);

int бутон = 5;

boolean toggle = false;// Тази променлива следи алтернативните кликвания на бутона

void setup ()

{

Serial.begin (9600);

pinmode (бутон, input_pullup);

Xbee.begin (9600);

}

void loop ()

{

// Когато бутонът е натиснат (GPIO издърпано) Изпратете 1

Ако (DigitalRead (бутон) == LOW && TOGLE)

{

Serial.println („включете светодиод“);

toggle = false;

Xbee.write ('1');

забавяне (1000);

}

// Когато бутонът бъде натиснат втори път (GPIO издърпа ниско) Изпратете 0

иначе ако (DigitalRead (бутон) == Low &&! Toggle)

{

Serial.println („Изключете светодиод“);

toggle = true;

Xbee.write ('0');

Необходимия код за приемника:

#include

int led = 2;

int получи = 0;

int i;

// за общуване с ZigBee

Softwareserial Zigbee (13,12);

void setup ()

{

Serial.begin (9600);

zigbee.begin (9600);

pinmode (светодиод, изход);

}

void loop ()

{

// проверете дали данните са получени

ако (zigbee.available ()> 0)

{

получен = zigbee.read ();

// Ако данните са 0, изключете светодиода

ако (получено == '0')

{

Serial.println („изключване на светодиод“);

DigitalWrite (LED, нисък);

}

// Ако данните са 1, включете светодиода

иначе ако (получено == '1')

{

Serial.println („включване на LED“);

DigitalWrite (LED, висок);

}

}

Предоставените кодови фрагменти демонстрират процеса на предаване и приемане, като се използват основни компоненти като бутони и светодиоди.Тези примери са шлюзове за вас, които се стремят да възпроизвеждат ефективни комуникационни системи в рамките на IoT рамки, подобни на тези, използвани в стандартните модели в индустрията.

Координираната работа на два модула XBEE поддържа непрекъсната комуникация на ZigBee между Arduino Nano и Nodemcu.Всеки натиск на бутона предава данни, като същевременно предоставя незабавна обратна връзка чрез светодиода, отразявайки системите, където се подчертава гарантирането на действителните данни.

Приложения

Домашна автоматизация и мрежови мрежи

Модулът XBEE S2C подобрява домашната автоматизация, като безпроблемно формира мрежови мрежи, които свързват устройства в домакинството.Този модул намира своята ниша в настройки, изискващи стабилна комуникация с ниска латентност, реализирана чрез здравите протоколи Zigbee.Обикновено намира място в системите за осветление, сигурност и климатичен контрол, като усъвършенства по -интерактивна и взаимосвързана атмосфера на интелигентен дом.Неговото умение за самолечение в мрежата на мрежата гарантира непрекъснатост на услугата, дори когато един възел се изпадне, като по този начин засилва общата надеждност и владеене на настройките.

Индустриални приложения и комуникации със среден обсег

В рамките на индустриалния свят модулът XBEE S2C е предпочитан избор за комуникация със среден обхват, насърчаваща последователност в комуникационните пътища ключови за автоматизирани индустриални процеси.Това включва мониторинг и контролиране на фабричното оборудване и процъфтява в сценарии, при които суровата среда прави кабелните решения по -малко осъществими.Използването на този модул отразява нарастващия наклон за дигитализация, повишаване на индустриалната ефективност и минимизиране на престоя.Можете да разсъждавате върху потенциала му да преоткрие традиционното производство, като интегрирате действителния анализ на данните и мониторинга на оборудването на оборудването, предизвиквайки любопитство относно нейното въздействие върху производителността.

Автоматизация на търговски сгради

Модулът разширява своята полезност до автоматизация на търговски сгради, оптимизирайки работата на HVAC системи, осветление и инфраструктура за сигурност.Подобна интеграция ви осигурява шанс да постигнете отлична степен на енергийна ефективност, привеждане в съответствие със съвременния стремеж към екологичното съзнание.Неговата комуникационна способност улеснява интеграцията със съществуващите рамки, като подкрепя адаптивността и растежа.Ръцете на опита от тези приложения често показват значително намаляване на оперативните разходи, подчертавайки ролята на модула XBEE S2C за намаляване на екологичния отпечатък на търговските съоръжения.

Smart Energy Systems

В областта на Smart Energy Systems модулът XBEE S2C подобрява управлението и разпределението на енергията в интелигентните мрежи.Той позволява действителен обмен на данни между енергийни източници и потребители, оптимизиране на разпределението на енергията и минимизиране на разхищаването.Можете да организирате използването на уредите на действителни ценови точки или очакваните пикови изисквания, като се превърна в забележими икономии на енергия.Въоръжен със сигурни протоколи за комуникация, модулът подкрепя управлението на децентрализирани източници на енергия от възобновяеми източници, стъпка напред в осигуряването на устойчиви енергийни практики за бъдещите поколения.Подобни разработки подчертават потенциала му да преработва моделите на потребление на енергия, като резонира с целите на глобалната устойчивост.
