Ръководство за усилвател AD8130AR: Характеристики, Pinout, приложения и таблица с данни

Това ръководство е свързано с AD8130AR, високоскоростен усилвател.Той е проектиран да приема сигнали от кабели с усукана двойка (видът, който често се използва в мрежите) и ги превръща в чисти, еднократни сигнали, които други части на системата могат да използват.В тази статия ще научите какво прави AD8130AR, как работи вътре, къде можете да го използвате и какви версии са достъпни за различни нужди.

Каталог

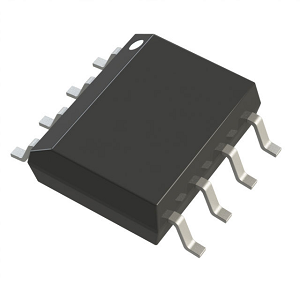

Преглед на AD8130AR

The AD8130AR е високоскоростен диференциален усилвател на приемника, предназначен за прецизно предаване на сигнал през кабели с усукана двойка.Като част от семейството на AD8129/AD8130, той се отличава с преобразуването на диференциални сигнали в единични изходи с отлична вярност на сигнала.С широка −3 dB честотна лента от 270 MHz и изключителна скорост на SLEW от 1090 V/µs, тя е идеална за предаване на аналогови или цифрови видео и високоскоростни данни.AD8130AR осигурява превъзходно отхвърляне на общ режим, измерено на 94 dB при ниски честоти и 70 dB при 10 MHz, което му позволява да работи ефективно дори при нискотарифни, неекранирани окабеляване.Той поддържа широк диапазон на захранване, от един +4,5 V до двойни ± 12,6 V релси, което позволява използването на различни системни напрежения, без да е необходимо изолиране на трансформатори.AD8130 е стабилен за сбиване на единство и най-подходящ за приложения с висока лента, приложения с ниска печалба.

Ако търсите надеждни, високоефективни усилватели на приемника, AD8130AR е чудесен избор.Поставете вашата обемна поръчка с нас днес, за да поддържате високоскоростните си системи безпроблемно с постоянно обработка на сигнал с ниско ниво.

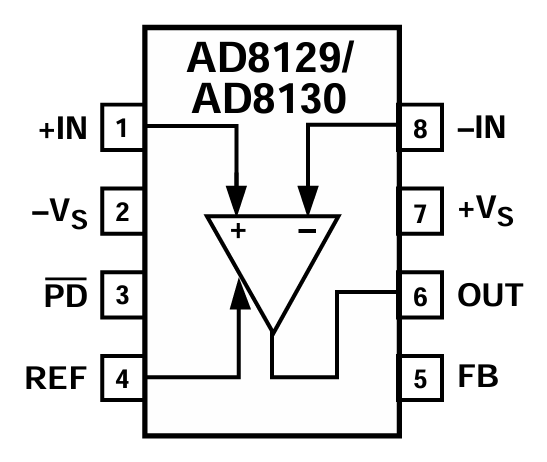

Конфигурация на AD8130AR PIN

ПИН номер	Име на ПИН	Описание
1	+В	Неинвертиращ вход (положителен диференциален вход)
2	–Vs	Отрицателно напрежение на захранването
3	Pd̅	Управление на захранването (активно ниско)
4	Ref	Референтен вход на напрежението (задава изход на общ режим)
5	FB	ПИН за обратна връзка (за настройване на печалба или стабилност)
6	Навън	Изход на усилвателя
7	+Vs	Положително напрежение на захранването
8	–In	Инвертиране на вход (отрицателен диференциален вход)

AD8130AR CAD модели

Символ AD8130AR

AD8130AR отпечатък

AD8130AR 3D модел

Функции AD8130AR

Висока честотна лента: AD8130AR поддържа −3 dB честотна лента от 270 MHz при усилване на единството, което му позволява да се справи с бързи аналогови и цифрови сигнали с минимална загуба или забавяне.Това го прави подходящ за високочестотни приложения като предаване на видео и високоскоростни връзки за данни.

Бърза скорост на отказ: С много висока скорост на убийство от 1090 волта на микросекунда, усилвателят може бързо да реагира на бързи промени във входния сигнал, като гарантира остри преходи на сигнала и намалява изкривяването при бързо променящи се вълнови форми.

Отлично съотношение на отхвърляне на общ режим (CMRR): AD8130AR постига 94 dB CMRR от DC до 100 kHz, 80 dB при 2 MHz и 70 dB при 10 MHz.Това му позволява да отхвърля нежелания шум или смущения, който се появява еднакво и в двата входа, дори при високи честоти за използване с неекранирани кабели с усукана двойка.

Висок входен импеданс: Неговият висок входен импеданс осигурява минимално натоварване на източника на сигнала, запазвайки целостта на сигнала и улеснява взаимодействието с други вериги.

Широка входна обхват на напрежение в общ режим: Широкият обхват на общ режим означава, че усилвателят може да приеме входни напрежения, които се люлеят далеч над или под земята без изкривяване, дори без използването на трансформатори.

Нисък входен шум: AD8130AR поддържа нисък шум, което го прави подходящ за прецизни приложения като инструментариум и медицински изделия.

Ниско изкривяване: Усилвателят предлага много ниско общо хармонично изкривяване, измерено при -79 dBc за 1 V P-P сигнал при 5 MHz.Това гарантира точно възпроизвеждане на сигнал в приложения като видео или RF базова лента.

Широка диапазон на захранване : Той може да работи от едно захранване, започващо от +4.5 V или от двойни доставки до ± 12.6 V, предлагайки съвместимост с широк спектър от напрежения на системата и подобряване на адаптивността на дизайна.

Функция за захранване: Интегрираният щифт за захранване позволява да се деактивира устройството, когато не е необходимо, запазвайки мощността в батерия или енергийно чувствителни приложения.

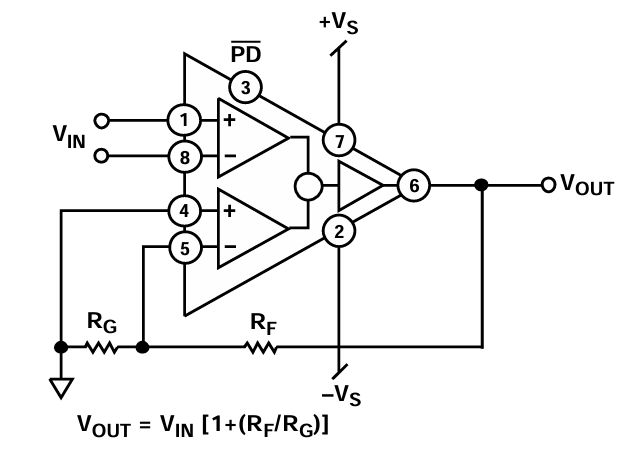

Блок -схема AD8130

Блок -схемата илюстрира вътрешната структура на AD8130 и неговия вариант AD8130AR, като и двете функционират като диференциален приемник.В основата на устройството има два вътрешни диференциални усилвателя, подредени за обработка на еднократен входен сигнал (V_IN) и произвеждат диференциален изход.Сигналът влиза в Пин 1 (неинвертиращ вход) и преминава през два съвпадащи вътрешни усилватели, които поддържат отлично отхвърляне на общ режим и вярност на сигнала.Пин 5 се заземява чрез резистор RG, докато резисторът за обратна връзка RF свързва изхода обратно към обърнатия път, задавайки усилването според формулата:

Това подреждане на обратна връзка осигурява стабилност и прецизен контрол на усилването.Захранването се доставя на устройството чрез щифтове 2 и 7, които са свързани съответно към отрицателните и положителните релси за захранване (-VS и +VS).PIN 6 извежда крайния усилен сигнал, а Pin 3 (PD) позволява управление на захранването за захранване, за да спести мощност, когато устройството не се използва.Вътрешната диференциална архитектура минимизира изкривяването и външните смущения, което прави серията AD8130 подходяща за взискателни високоскоростни приложения, като прецизно разпределение на видео сигнала по линии с усукана двойка.

Спецификации на AD8130AR

Тип	Параметър
Производител	Analog Devices Inc.
Опаковка	Тръба
Статус на част	Остарял
Тип усилвател	Диференциал
Брой вериги	1
Скорост на убиване	1100 V/µs
-3db честотна лента	290 MHz
Ток - Входни отклонения	500 na
Напрежение - Входно компенсиране	400 µv
Ток - доставка	13 ма
Ток - изход / канал	40 Ма
Напрежение - Продължителност на захранването (мин)	4.5 v
Напрежение - Продължителност на захранването (MAX)	25.2 v
Работна температура	-40 ° C ~ 85 ° C.
Тип монтаж	Повърхностно монтиране
Пакет / случай	8-соик (0,154 ", ширина 3,90 мм)
Пакет устройства за доставчици	8-соик
Основен номер на продукта	AD8130

AD8130AR приложения

Високоскоростни диференциални приемници

AD8130AR е построен за получаване на високочестотни диференциални сигнали, предавани върху кабели с усукана двойка.Неговото отлично отхвърляне на общ режим и широка честотна лента гарантират, че сигналът остава чист и точен, дори когато е налице външен електрически шум.Това го прави идеален за използване в индустриална автоматизация, комуникационни връзки или среди, където EMI и Crosstalk са опасения.

Преобразуване на диференциално към еднократно

В много системи сигналите се предават в диференциална форма за имунитет на шума, но трябва да бъдат преобразувани в еднократни сигнали за по-нататъшна обработка.AD8130AR обработва това преобразуване с минимално изкривяване и широка поддръжка на напрежението, което позволява чисто и ефективно взаимодействие между диференциални изходи и еднократни ADC, DSP или аналогови системи.

Усилватели с високоскоростни инструменти

Благодарение на високия си входен импеданс, нисък шум и изключителна линейност, AD8130AR е добре подходящ за приложения за инструменти.Той позволява прецизни диференциални измервания и усилване, без да се добавя системен шум, което го прави ценен в научните, медицински или индустриални сензорни интерфейси.

Приложения за изместване на нивото

AD8130AR побира широк диапазон на напрежение в общ режим на вход, което му позволява да измества нивата на напрежение между системите с различни потенциали на земята.Това е полезно в системи, които обхващат дълги разстояния или свързват различни захранващи домейни, без да изискват изолационни трансформатори или допълнителен хардуер.

Предаване на аналогови и цифрови видео сигнали

С широката си честотна лента и ниско изкривяване, AD8130AR е идеален за предаване на аналогови или цифрови видео сигнали върху кабели с усукана двойка.Той запазва яснотата на изображението и целостта на времето, което го прави подходящ за системи за наблюдение на видео, излъчващо оборудване или настройки за машинно виждане, изискващи предаване на дълги разстояния.

Високоскоростни системи за предаване на данни

В системите за комуникация на данни влошаването на сигнала над разстоянието е основен проблем.AD8130AR смекчава това, като поддържа висока вярност на сигнала дори над удължени дължини на кабела, като гарантира, че бързите цифрови сигнали пристигат непокътнати.Това е чудесен избор за системи като Ethernet над усукана двойка, единици за събиране на данни или задни части за цифрово управление.

AD8130AR подобни части

• AD8130ARZ-REEL

AD8130ARZ-REEL е функционално идентичен с AD8130AR, включващ същата честотна лента на 270 MHz, 1090 V/µs скорост на отказ и висока CMRR.Ключовата разлика се крие във формата на опаковката му, тази версия се предлага в без олово, съвместима с ROHS макара, подходяща за автоматизиран SMT (Surface Mount Technology).Той е идеален за производствена среда с голям обем, търсеща съответствие на околната среда и ефективни производствени процеси.

• AD8130ARMZ-REEL

Този вариант, AD8130ARMZ-REEL, споделя всички основни електрически характеристики на AD8130AR, но се предлага в мини пакет с малък контур (MSOP-8), а не на стандартния SOIC.Форматът на MSOP предлага по-малък отпечатък, което го прави идеален за компактни или ограничени от пространство PCB дизайни, без да се компрометира производителността.Това е топ избор за преносими или плътни вградени системи.

• AD8130ARMZ-Reel7

AD8130ARMZ-REEL7 е същото устройство като версията на Armz-Reel, но се доставя в 7-инчов формат на лента и макара, оптимизиран за конкретни системи за избор и място.Той поддържа същите високоскоростни характеристики с ниска изрязване, предлагайки удобство за монтажните линии, които изискват по-строги допустими отклонения или по-малки партиди.

AD8130AR предимства

Архитектура за активна обратна връзка

За разлика от традиционните OP-AMPs, AD8130AR използва активен дизайн на обратна връзка, който разделя пътищата за вход и обратна връзка.Това намалява взаимодействието между сигнал и обратна връзка, подобрява стабилността и минимизиране на изкривяването.Той също така подобрява способността на устройството да отхвърля шума в общ режим, което го прави по-подходящ за диференциална обработка на сигнала на дълги разстояния.

Висока честотна лента и скорост

Усилвателят предлага честотна лента от 270 MHz и скорост на Lightning-Fast от 1090 V/µs.Тези характеристики му позволяват да обработва бързи ръбове и високочестотно съдържание с минимално забавяне или загуба на сигнал, което го прави идеален за приложения като видео предаване, RF базова лента или цифрова комуникационна система.

Ниско изкривяване и шум

С нивото на входния шум от само 12,5 NV/√Hz и хармонично изкривяване до -79 dBc при 5 MHz, AD8130AR гарантира чисто усилване на сигнала с висока точност.Това го прави идеален за чувствителни инструменти и прецизно събиране на данни.

Размери на опаковки AD8130AR

Размери на пакета

Параметър	Размер (mm)
Ширина на тялото	3.80 - 4.00
Дължина на тялото	4.80 - 5.00
Обща ширина (с клиенти)	5.80 - 6.20
Височина на тялото	1.35 - 1.75
Оловен стъпка (разстояние между щифта)	1.27 (BSC)
Ширина на олово	0,25 - 0,50
Дебелина на олово	0,17 - 0,25
Дължина на олово (от пакета)	0,40 - 1,27
Височина на противопоставяне	0.10 - 0.25
Копланарност	0.10 (MAX)
Ъгъл на олово огъване	0 ° - 8 °

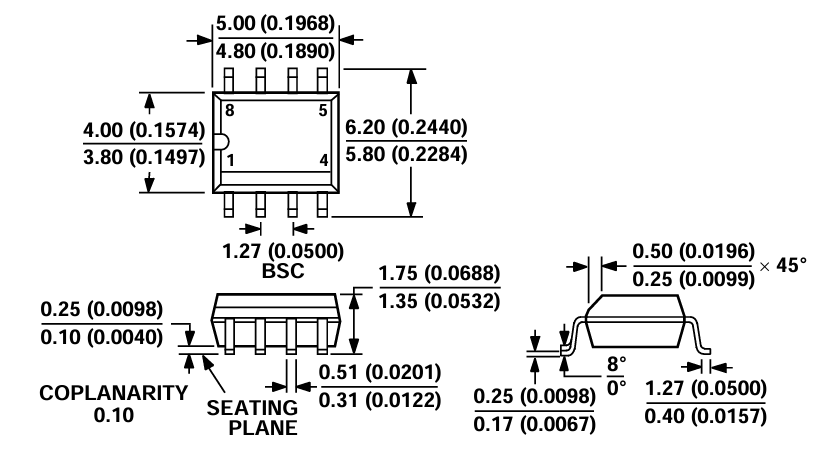

Очертание на пакета

Производител на AD8130AR

AD8130AR се произвежда от Analog Devices Inc. (ADI), световно известна полупроводникова компания, призната за своето ръководство във високоефективни аналогови, смесени сигнални и цифрови технологии за обработка на сигнали.Основана през 1965 г. и със седалище в Уилмингтън, Масачузетс, ADI е изградила силна репутация за предоставяне на прецизни компоненти, които захранват всичко - от индустриалната автоматизация и инструментариум до комуникационната инфраструктура и напредналата потребителска електроника.Аналоговите устройства подчертават качеството, иновациите и дългосрочната надеждност, като правят неговите компоненти, включително надеждни решения AD8130Ar в взискателни инженерни среди.С обширна дизайнерска поддръжка, стабилна документация и доказани постижения в производството, ADI гарантира, че AD8130AR отговаря на строги стандарти за вярност на сигнала и ефективност на системата.

Заключение

AD8130AR е интелигентен избор, когато се нуждаете от надежден усилвател, който поддържа сигналите чисти, дори върху дълги кабели или на шумни места.Той има широк спектър от приложения от видео системи и високоскоростни данни до тестово оборудване и сензори.Той работи добре с различни захранвания и се предлага в няколко типа пакети, за да отговаря на различни дизайни.Силната му производителност, ниският шум и надеждното качество от аналоговите устройства го правят чудесен за всеки, който изгражда бърза и точна електроника.
