Ръководство за драйвери на ADM5170AP Line: Характеристики, PINOUT, приложения и RS-232/RS-423 преобразуване на сигнала

Това ръководство е свързано с ADM5170AP, специален чип, който помага за изпращане на сигнали в цифрови комуникационни системи.Той се фокусира върху това как този чип приема основни логически сигнали (като TTL или CMOS) и ги превръща в по-силни RS-232 или RS-423 сигнали за по-добро предаване.Той също така обяснява как ADM5170AP ви позволява да изберете изходния режим, да регулирате скоростта на сигнала и да го използвате ефективно.Той подчертава как този чип улеснява свързването и изпращането на данни ясно и надеждно на по -дълги разстояния.

Каталог

Преглед на ADM5170AP

The ADM5170AP е универсален драйвер за октална линия, пригоден за цифрови комуникационни системи, обработвайки скоростта на данни до 116 kb/s.Той е уникално проектиран да приемате TTL или CMOS входове, които след това се обърнат и се превеждат в нивата на сигнала RS-232E или RS-423A.Тази гъвкавост се управлява от входовете за избор на режим MS+ и MS–;Задаването на двете на GND инициира RS-423 операция, докато свързването на MS+ към VDD и MS-към VSS дава възможност за работа на RS-232.Изходната скорост на убийство може да бъде фино регулирана от 10 V/µs до 2,2 V/µs чрез свързване на външен резистор между регулирането на скоростта на скоростта (SRA) и GND, приспособявайки различни дължини и видове кабели.Устройството разполага и с изходи, които могат да бъдат деактивирани с помощта на EN (активиране на входа), което позволява споделянето на обща изходна линия, която подобрява гъвкавостта и ефективността на дизайна на системата.ADM5170AP интегрира технологията CMOS с ниска мощност, защитата на изходната късо съединение и съвместимите с TTL/CMOS входове, което го прави идеален избор за високоскоростни модеми, приложения за превод на компютърни I/O на компютър и логика.

Ако мислите за надграждане на вашите системи или разширяване на продуктовата си линия, ADM5170AP е интелигентен избор.Свържете се с нас днес, за да направите вашата насипна поръчка и да се уверите, че вашият инвентар отговаря на търсенето с този високоефективен компонент.

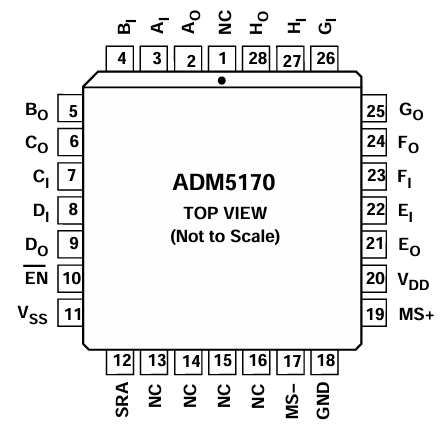

ADM5170AP Конфигурация на ПИН

Мнемонична	Функция
VDd	Вход за захранване, +10 V ± 10%.
VSs	Вход за захранване, –10 V ± 10%.
GND	Заземен щифт.Трябва да бъде свързан към 0 V.
AI ...ЗI	Дигитален принос към драйвери A до H.
AO ...ЗO	RS-232/RS-423 изход от драйвери A до H.
Bg	Активирайте щифта.Когато са високи, всички изходи са 3-посочени.
MS+, MS–	Режим Изберете входове.Използва се за контрол на нивото на изхода люлка.С MS+ & MS-свързан към GND се избират нивата на изходни изходни RS-423A.С MS+, свързан към vDd и MS - Свързан с VSs, RS-232 нивата на изхода са разработени.
SRA	Вход за регулиране на скоростта на скорост.Външен резистор (2 kΩ до 10 kΩ), свързано между този щифт и GND, се използва за контрол на изхода на изхода Скорост (10 V/µs до 2,2 V/µs).

ADM5170AP CAD модели

Символ на ADM5170AP

ADM5170AP Отпечатък

ADM5170AP 3D модел

АМЕНТИРАНЕ НА АМ5170AP

• Осем шофьора на еднократни линии: ADM5170AP включва осем независими драйвера на линии в един пакет, което позволява едновременно множество канала на предаване на данни.Тази функция е полезна за сложни цифрови комуникационни системи, които изискват множество изходи сигнал

• Спазване на стандартите: Това устройство е съвместимо със стандартите на EIA RS-232E, RS-423A и ​​CCITT V.10/X.26, като гарантира, че може да работи безпроблемно в редица цифрови комуникационни рамки и е съвместим с международните комуникационни протоколи.

• Програмируема скорост на убиване: Можете да регулирате скоростта на изход от 10 V/µs до 2,2 V/µs, като свържете външен резистор между регулирането на скоростта на скоростта (SRA) и земята.Тази регулируемост позволява фина настройка на целостта на сигнала според характеристиките на свързващия кабел, намаляване на отраженията на сигнала и грешки в предаването.

• Широка диапазон на захранващо напрежение : ADM5170AP работи с диапазон на захранващо напрежение от 9 V до 15 V за VDD и от –9 V до –15 V за VSS.Този широк диапазон побира различни захранвания, подобрявайки гъвкавостта на устройството в различни конфигурации на системата.

• CMOS технология с ниска мощност: Изграден с технология за CMOS с ниска мощност, ADM5170AP намалява консумацията на енергия до 40 MW при деактивиране.Тази функция е важна за енергоспестяването в системите, които изискват дълги работни часове и устойчивост.

• 3-състоятелни изходи: Изходните щифтове на ADM5170AP могат да бъдат деактивирани с помощта на щифта EN (активиране на входа).Тази функционалност позволява споделяне на общи комуникационни линии и предотвратява смущения в сигнала, което го прави идеален за системи, при които множество драйвери споделят изходни пътища.

• TTL/CMOS съвместими входове: Линейният драйвер приема както нивата на вход на TTL, така и CMOS, предлагайки гъвкавост при взаимодействие с различни логически семейства.Тази функция опростява процеса на проектиране, като премахва необходимостта от допълнително изместване на хардуера.

• Изход Защита на късо съединение: Тя включва вградена защита срещу изходни къси панталони, което повишава надеждността и издръжливостта на устройството чрез предотвратяване на повреди поради случайни късо съединение по време на работа.

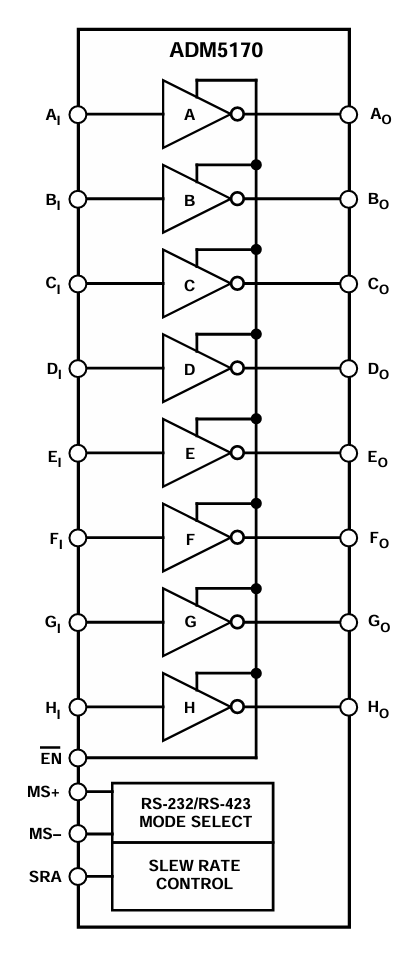

ADM5170AP блок -диаграма

The блок -диаграма на ADM5170AP илюстрира функцията си като драйвер за октална линия, обработването на осем сигнални канала за вход-изход, обозначен като през H. Всеки вход на сигнала (AI до HI) преминава през специализиран драйвер за обърната линия, който преобразува TTL/CMOS Входни сигнали в подходящи нива на изхода на драйвера на линията (AO до HO).Тези изходи могат да работят по стандартите RS-232 или RS-423, в зависимост от режима, избран чрез MS+ и MS-пинове.The Избор на режим Блок в долната част на диаграмата превключва между нивата на сигнализация RS-232 и RS-423.

Освен това диаграмата показва a Контрол на скоростта на убийство PIN (SRA), който позволява на регулирането на скоростта на преход на изходните сигнали.Това помага да се управлява целостта на сигнала и електромагнитните смущения (EMI), особено при по -дълги преносни линии.The Bg PIN е активиран контрол, който активира или деактивира всички драйвери едновременно.Като цяло, ADM5170AP е универсален драйвер на линията, използван в цифровите комуникационни системи, предназначен да поддържа множество стандарти и да гарантира надеждно предаване на сигнала през серийни връзки за данни.

ADM5170AP Спецификации

Тип	Параметър
Производител	Analog Devices Inc.
Опаковане	Тръба
Статус на част	Остарял
Тип	Драйвер
Протокол	RS232, RS423
Брой драйвери/приемници	8/0
Скорост на данни	116kbps
Напрежение - Захранване	9V ~ 15V
Работна температура	-40 ° C ~ 85 ° C.
Тип монтаж	Повърхностно монтиране
Пакет / случай	28-LCC (J-Lead)
Пакет устройства за доставчици	28-PLCC (11.51x11.51)
Основен номер на продукта	ADM5170

ADM5170AP Изходен режим Програмиране

ADM5170AP чипът има два режима на изход, които го оставят да работи с различни стандарти за напрежение за изпращане на сигнали.Тези режими са:

1. Режим на нисък изход: Този режим следва стандарта RS-423A, който се използва за директни комуникации от точка до точка.За да използвате този режим, свържете режима Избор на пинове, обозначени с MS+ и MS–, директно към земята (GND).Тази настройка поддържа нивата на напрежението по -ниски и по -контролирани, което е добре за избягване на смущения, когато линиите са близо един до друг.

2. Режим на висок изход: Този режим съвпада със стандарта RS-232 и е подходящ за сценарии, при които кабелите са дълги или сигналът трябва да пътува далеч, тъй като позволява по-силни и по-високо напрежение сигнали.За да активирате този режим, свържете MS+ към положителното захранване (VDD) и MS - към отрицателното захранване (VSS).Това прави изхода по -силен, като гарантира, че сигналът остава ясен на по -дълги разстояния.

Входове				Изходи
MS+	MS–	Bg	Данни
GND	GND	0	0	5 V до 6 V (RS-423)
GND	GND	0	1	–5 V до –6 V (RS-423)
VDd	VSs	0	0	(VDD-3 V) (RS-232) ¹
VDd	VSs	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	Високо z

ADM5170AP приложения

Високоскоростни комуникационни системи

ADM5170AP е идеално подходящ за високоскоростни комуникационни системи поради способността си да обработва скоростите на данни до 116 kb/s.Това го прави идеален за приложения, изискващи бързо и надеждно предаване на данни през мрежи.

Компютърни I/O портове и периферни устройства

Този драйвер за линия се използва широко в интерфейсиращи компютърни входни/изходни портове и периферни устройства.Съвместимостта му с нивата на TTL/CMOS и стандартите RS-232E/RS-423A гарантира, че може безпроблемно да се интегрира с широк спектър от компютърен хардуер, подобрявайки свързаността и потока на данни между устройствата.

Високоскоростни модеми

Като се има предвид високата си обработка на скоростта на данни и регулируема скорост на убийство, ADM5170AP е отличен избор за високоскоростни модемни приложения.Той помага да модулира и демодулира ефективно сигналите за данни, като гарантира ясна и последователна интернет свързаност.

Принтери

В принтерите ADM5170AP помага при надеждното предаване на данни между компютъра и принтера.Способността му да предава ефективно данни на по-дълги разстояния без загуба осигурява висококачествени, бързо печат.

Превод на ниво на логика

Устройството също играе роля в превод на логическо ниво, преобразуване на нивата на вход на TTL или CMOS в изходни нива на RS-232E или RS-423A.Тази функция е добра в системите, където устройствата работят на различни нива на логика, като гарантират съвместимост и ефективна комуникация в различни електронни компоненти.

ADM5170AP подобни части

• ADM560JRSZ

• ADM5170JP-REEL

• ADM560JRS

ADM5170AP предимства

Поддръжка на двоен протокол с режим SELECT

ADM5170AP позволява да изберете между RS-232E и RS-423A изходните стандарти, използвайки входове за избор на режим (MS+ и MS–).Тази двойна съвместимост предлага гъвкавост в дизайна на приложението, приспособявайки различни изисквания за комуникация, без да е необходимо допълнителни компоненти.

Осем независими шофьори

Интегрирайки осем драйвера за еднократни линии в един пакет, ADM5170AP свежда до минимум необходимостта от множество чипове, спестявайки пространство и намалява сложността в дизайна на системата.Тази интеграция е полезна в среда с ограничени PCB недвижими имоти.

Широка диапазон на захранващо напрежение

Способността на устройството да работи в широк диапазон на захранващо напрежение (9 V до 15 V за VDD и –9 V до –15 V за VSS) го прави адаптивен към различни енергийни среди, подобрявайки неговата полезност в различни оперативни настройки.

Ниска консумация на енергия

С участието на CMOS технология с ниска мощност, ADM5170AP консумира по -малко мощност, особено когато е деактивирана (само 40 MW).Тази енергийна ефективност го прави подходящ за приложения, където е необходимо опазване на мощността, като устройства, управлявани от батерии.

TTL/CMOS съвместими входове

Съвместимостта му със стандартните нива на логика на TTL и CMOS гарантира, че ADM5170AP може безпроблемно да интерфейсира с широк спектър от цифрови системи, като елиминира нуждата от хардуер за изместване на нивото и опростяване на дизайна на системата.

Изход Защита на късо съединение

С вградена защита срещу изходни шорти, ADM5170AP осигурява подобрена издръжливост и надеждност, предпазвайки устройството и системата от повреди, причинени от случайни късо съединение по време на работа.

ADM5170AP Размери на опаковката

Размери на пакета

Параметър	Размер (mm)
Ширина на тялото (мин - макс)	12.32 - 12.57
Дължина на тялото (мин - макс)	11.43 - 11.58
Височина на тялото (мин - макс)	9.91 - 10.92
Оловен педя (мин - макс)	4.19 - 4.57
Оловен терен (типичен)	1.27
Дебелина на олово (мин - макс)	0,33 - 0,53
Ширина на олово (мин - макс)	0.64 - 1.14
Височина на противопоставяне (мин)	0.51
Водеща ширина на раменете (мин - макс)	1.07 - 1.42
Ъгъл радиус (R) (мин - макс)	0.64 - 1.14

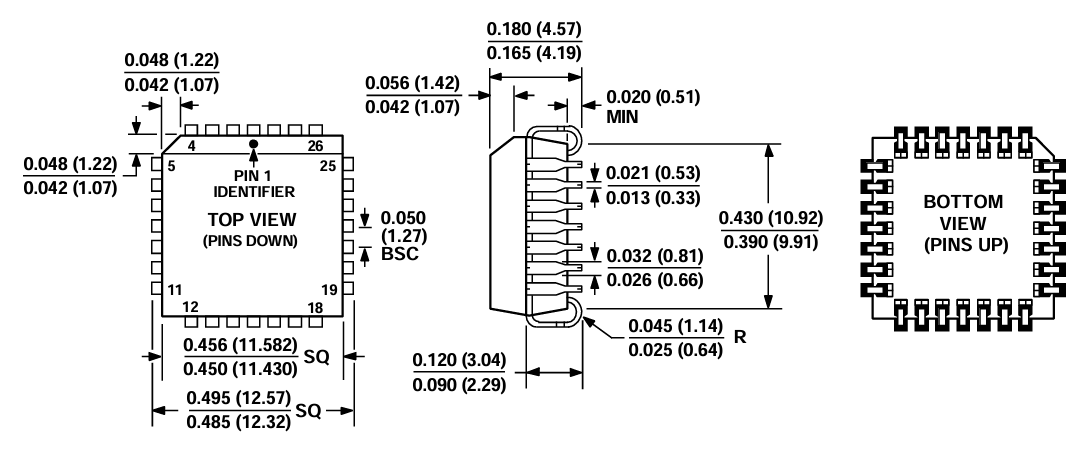

Очертание на пакета

ADM5170AP Производител

ADM5170AP се произвежда от Analog Devices Inc. (ADI), световно признат лидер в проектирането и производството на високоефективни аналогови, интегрирани схеми със смесен сигнал и цифрова сигнал (DSP).Основана през 1965 г. и със седалище в Уилмингтън, Масачузетс, Ади е известна с това, че доставя авангардни полупроводникови решения, които обслужват приложения в индустрии като комуникации, индустриална автоматизация, автомобилни системи и потребителска електроника.Репутацията на ADI за надеждност и иновации се отразява в компоненти като ADM5170AP, който показва фокуса на компанията върху целостта на сигнала, ниската консумация на енергия и гъвкавостта на системата.Аналоговите устройства гарантират, че всеки продукт, включително ADM5170AP, отговаря на строгите стандарти за качество и производителност на съвременните електронни системи.

Заключение

ADM5170AP предлага добре закръглено решение за приложения за цифрова комуникация, изискващи стабилно преобразуване на сигнали и гъвкавост на протокола.Със поддръжка за RS-232E и RS-423A стандарти, осем независими канала на драйвера и функции като програмируем скорост на убийство и изходът дават възможност, той опростява интеграцията на дизайна в широк спектър от системи.Съвместимостта му с входовете на TTL/CMOS, работата с ниска мощност и вградената защита от късо съединение допълнително засилват неговата полезност в чувствителна към мощността и ограничени в пространството среда.Подкрепен от репутацията на аналоговите устройства за качество и иновации, ADM5170AP е солиден избор за тези, които търсят надеждни резултати в приложенията за серийна комуникация.
