ADV7401KSTZ-140 Ръководство за видео декодер: Функции, приложения, спецификации и лист за данни

Това ръководство обяснява всичко, което трябва да знаете за ADV7401KSTZ-140.Той работи с много видео стандарти като NTSC, PAL и HD формати като 720p и 1080i.Той също така обработва графики с висока разделителна способност до 1280 × 1024. Със своите бързи конвертори, гъвкави опции за изход и поддръжка за цифрови видео входове като HDMI, този чип е идеален за използване в телевизори, прожектори, AV системи и видео рекордери.Това ръководство ви превежда през неговите характеристики, как работи, как да го настроите и къде може да се използва.

Каталог

ADV7401KSTZ-140 Преглед

The ADV7401KSTZ-140 е сложен видео декодер и RGB графичен дигитайзер от аналогови устройства, предназначени да обработват различни видео формати, включително PAL, NTSC и SECAM, и да ги преобразуват в цифров формат ITU-R BT.656.Този чип се откроява с способността си да декодира компонент RGB/YPRPB видео сигнали и да дигитализира RGB графиката с резолюции до 1280 × 1024 при 75 Hz (SXGA).Той е овластен от четири 10-битови ADC, които работят със скорост на вземане на проби до 140 MHz, като гарантират висококачествен видео изход за взискателни приложения.Семейството ADV7401 включва няколко модела като ADV7401BSTZ-110 и ADV7401BSTZ-80, които поддържат по-ниски максимални скорости на вземане на проби от ADC съответно 110 MHz и 80 MHz, което позволява да се избере модел, който да се приравнява с техните специфични изисквания за разделителна способност и производителност.Тази гъвкавост прави ADV7401 серията Premier Choice, изискваща стабилни възможности за обработка на видео.

Ако търсите да увеличите състава на продукта си с високоефективно декодиране на видео, горещо препоръчваме да направите обемна поръчка при нас за ADV7401KSTZ-140.

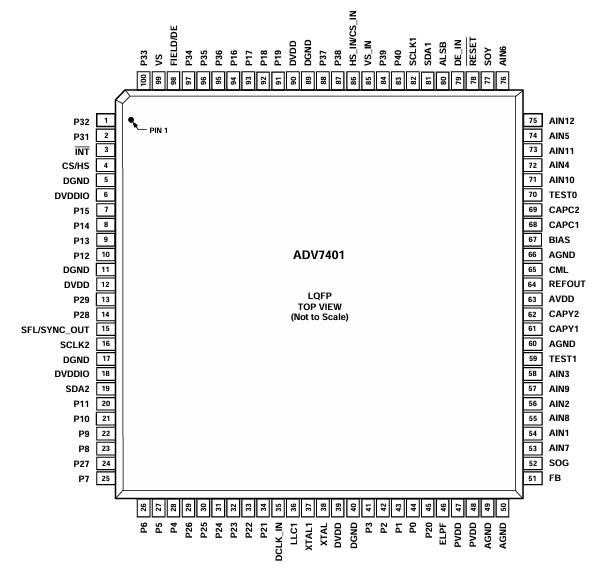

ADV7401KSTZ-140 ПИН конфигурация

Пин №	Мнемонична	Тип	Функция
5, 11, 17, 40, 89	Dgnd	G	Цифрова основа.
49, 50, 66	Agnd	G	Аналогова земя.
6, 18	Dvddio	P	Цифрово захранване на I/O (3.3 V).
12, 39, 90	DVDD	P	Цифрово напрежение на захранването (1,8 V).
63	Avdd	P	Аналожно захранващо напрежение (3.3 V).
47, 48	PVDD	P	PLL захранващо напрежение (1,8 V).
51	FB	I	Вход за бърз превключвател.Този PIN превключва между CVBS и RGB аналогови сигнали.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	AIN1 до AIN12	I	Аналогови канали за вход на видео.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 до P9, P12 до P19	O	Изходен порт на видео пиксел.
33, 32, 31, 30, 29, 24, 14, 13	P22 до P29	I/O.	Вход/изходен порт за видео.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 до P1, P10 до P11, P20 до P21, P31 до P40	I	Вход на видео пиксел.
3	Int	O	Прекъсване.Този щифт може да бъде активен с нисък или активен висок. Когато битовете на състоянието на SDP/CP променят този щифт.Набора от събития, които задейства прекъсването е под контрол на потребителите.
4	HS/CS	O	HS е хоризонтален изходен сигнал за синхронизация (SDP и CP режими).CS е цифров композитен сигнал за синхронизация (и може да бъде избран, докато е в режим на CP).
99	Vs	O	Изходният сигнал за вертикален синхронизация (SDP и CP режими).
98	Поле/де	O	Изходният сигнал за синхронизация на полето (всички преплетени видеоклипове режими).Този ПИН също може да бъде активиран като сигнал за активиране на данни (DE) в режим CP За да се позволи директна връзка с HDMI/DVI TX IC.
81, 19	SDA1, SDA2	I/O.	I²C Порт сериен вход/изходни пинове.SDA1 е данните ред за контролния порт и SDA2 е редът за данни за VBI Readback порт.
82, 16	SCLK1, SCLK2	I	I²C порт сериен часовник (максимална скорост на часовника от 400 kHz). SCLK1 е часовниковата линия за контролния порт, а SCLK2 е часовниковата линия за Портът за четене на данни на VBI.
80	ALSB	I	Този ПИН избира I²C адреса за контрола ADV7401 и VBI Readback Ports.ALSB е зададен на логика 0 задава адреса за запис на Контролен порт на 0x40 и адресът за отчитане на VBI порта на 0x21.ALSB Задайте на логика High зададе адреса за запис за контрол на порта на 0x42 и Адресът за четене за порта VBI от 0x23.
78	Нулиране	I	Вход за нулиране на системата, активен нисък.Минимален ниско нулиран импулс Необходима е ширина от 5 ms за нулиране на веригата ADV7401.
36	LLC1	O	LLC1 е изходен часовник, заключен за линията за данните на Pixel (Обхватът е 12.825 MHz до 140 MHz за ADV7401KSTZ-140; 12.825 MHz до 110 MHz за ADV7401BSTZ-110;12.825 MHz до 80 MHz за ADV7401BSTZ-80).
38	Xtal	I	Входен щифт към кристала 28.63636 MHz, или може да бъде Overdrived от външен 3,3 V 28.63636 MHz Източник на осцилатор на часовника към часовника ADV7401.
37	Xtal1	O	Този щифт се свързва с кристала 28.63636 MHz или позволява Използване на връзка с 3,3 V 28.63636 MHz Clock осцилатор, за да се използва като a часовник за ADV7401.В кристален режим кристалът трябва да е основен.
46	ELPF	O	Препоръчителният филтър за външен контур трябва да бъде свързан с Този ELPF щифт.
70	Тест0	NC	Този щифт трябва да бъде оставен несвързан или алтернативно вързан до Agnd.
59	Тест1	O	Този щифт трябва да се остави несвързан.
15	Sfl/sync_out	O	Заключване на честотата на подносител (SFL).Този щифт съдържа a сериен изходен поток, който може да се използва за заключване на честотата на подносителя, когато Този декодер е свързан към всеки аналогов енкодер за видео. Sync_out е нарязаният изходен сигнал за синхронизация, наличен само в режим CP.
64	Рефутиране	O	Вътрешно напрежение референтен изход.
65	Cml	O	ПИН на ниво на общ режим (CML) за вътрешните ADC.
61, 62	Capy1, Capy2	I	ADC кондензаторна мрежа.
68, 69	CAPC1, CAPC2	I	ADC кондензаторна мрежа.
67	Пристрастия	O	Външен щифт за настройка на пристрастия.Свържете препоръчаното Резистор (1,35 kΩ) между щифт и земя.
86	Hs_in/cs_in	I	Може да бъде конфигуриран в режим CP, за да бъде или цифров HS Входен сигнал или цифров CS входен сигнал, използван за извличане на времето в 5-тека или 4-проводник RGB режим.
85	Vs_in	I	Vs входен сигнал.Използва се в режим на CP за режим на време за 5-проводник.
79	De_in	I	Данните активират входния сигнал.Използва се в 24-битов цифров вход Порт режим (например обработка на 24-битови RGB данни от DVI RX IC).
35	Dclk_in	I	Входен сигнал на часовника.Използва се в 24-битов дигитален режим на вход (Например, обработка на 24-битови RGB данни от DVI RX IC), а също и в Дигитален режим на въвеждане на CVBS.
52	Сог	I	Синхронизиране на зелен вход.Използва се в вграден режим на синхронизация.
77	Соя	I	Синхронизиране на вход на Luma.Използва се в вграден режим на синхронизация.

ADV7401KSTZ-140 функции

• Високоскоростно аналогово-цифрово преобразуване: ADV7401KSTZ-140 е оборудван с четири 10-битови аналогови-цифрови преобразуватели (ADC), които могат да работят със скорост на вземане на проби до 140 MHz.Тази способност му позволява да дигитализира ефективно видео сигналите с висока разделителна способност, което го прави подходящ за усъвършенствани приложения за видео обработка.

• Универсален аналогов входен мултиплексор: Това устройство разполага с 12-канален аналогов входен мултиплексор, който включва SCART бърза празна поддръжка.Тази функционалност позволява безпроблемно да превключвате между различни аналогови видео източници, приспособявайки различни изисквания за вход за видео системи.

• Изчерпателна видео стандартна поддръжка: ADV7401KSTZ-140 поддържа широк спектър от стандарти за цветни видеоклипове, включително NTSC, PAL и SECAM.Той може също така да обработва компонентни видео формати като 525p, 625p, 720p и 1080i, като гарантира съвместимост с различни глобални видео формати и резолюции.

• Графична дигитализация: Способен да дигитализира RGB графиката до резолюции от 1280 × 1024 при 75 Hz (SXGA), ADV7401KSTZ-140 е идеален за приложения, изискващи графична обработка с висока разделителна способност, като усъвършенствани системи за наблюдение и цифрови знаци.

• Преобразуване на усъвършенствано цветово пространство: Устройството включва 3 × 3 цветно пространство за преобразуване на цветово пространство, която улеснява гъвкавата преобразуване между различни цветни пространства, като YCRCB в RGB и обратно.Тази функция е чудесна за поддържане на точността и качеството на цветовете в мултимедийните приложения.

• Цифров входен порт: ADV7401KSTZ-140 включва 24-битов цифров входен порт, който поддържа данни от DVI/HDMI приемник ICS.Тази функция подобрява съвместимостта на чипа със съвременните цифрови видео източници, което позволява да бъде интегрирана в широк спектър от цифрови мултимедийни системи.

• Програмируеми изходни интерфейси : Той предлага програмируем изходен интерфейс, който може да бъде зададен на 12-битов 4: 4: 4 или 8-битов 4: 2: 2 двойни формати на изходна скорост на скоростта на данни (DDR).Тази гъвкавост гарантира, че изходът може да бъде пригоден да отговори на конкретни нужди от приложението, независимо дали за излъчване на оборудване или електроника.

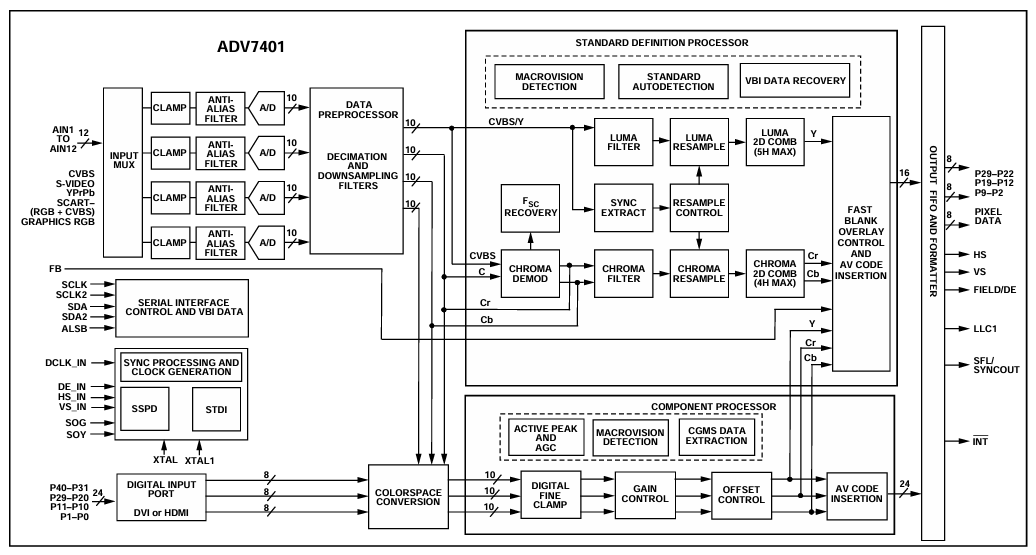

ADV7401KSTZ-140 Блок-диаграма

Диаграмата на ADV7401KSTZ-140 Илюстрира вътрешните функционални блокове на този усъвършенстван видео декодер и дигитализатор, като подчертава как обработва различни аналогови видео сигнали в цифров изход.Чипът поддържа множество входни формати като CVBS, S-Video, Ypbprи RGB, всички пренасочени през входния MUX, който избира сред 12 аналогови входа (AIN1 към AIN12).Всеки избран сигнал преминава през a Скоба и Анти-ALIAS филтър За да подготвите сигнала за дигитализация чрез един от интегрираните 10-битови аналогови-дигитални преобразуватели (A/D).

Веднъж цифровизирани, сигналите се обработват в Препроцесор на данни, което включва Децимация и Филтри за намаляване на проби За намаляване на скоростта на данни и приготвяне на сигнали за по -нататъшна цифрова обработка.В зависимост от вида на входа, видеото може да бъде обработено през Стандартен процесор за дефиниция или Компонентен процесор.The Sd Процесор обработва композитни и S-видео сигнали, изпълнявайки задачи като Хрома демодулация, Филтриране на лума и хрома, Филтриране на гребени Повторно оформяне, Осигуряване на ясно разделяне на компонентите на осветеността и хромината.Той също така включва функции като Откриване на макровизия и Възстановяване на данни за VBI.

За компонентно видео, Компонентен процесор е отговорен за операции като Управление на контрола, Корекция на компенсиранеи Активен връх и AGC корекции.Тя включва CGMS и Макровизия Откриване на данни за съответствие на защитата на копията.Освен това има Преобразуване на цветовете да се адаптира Ycbcr или RGB сигнализира за необходимия изходен формат.Всички обработени сигнали се сближават в Изход Fifo и Формат, където са подравнени, форматирани и синхронизирани, преди да бъдат изведени като цифрови пикселни данни заедно със сигнали за синхронизация като Hs, Vs, Поле/деи други.Диаграмата показва и подкрепа за DVI или Hdmi въвеждане чрез 8-битов цифров порт и вграден Сериен Контрол на интерфейса за комуникация и конфигурация.

ADV7401KSTZ-140 Спецификации

Тип	Параметър
Производител	Analog Devices Inc.
Опаковане	Табла
Статус на част	Активен
Функция	Декодер, дигитализатор
Приложения	Потребителско видео
Стандарти	ITU-R BT.656, NTSC, PAL, SECAM
Контролен интерфейс	Сериен
Напрежение - Захранване	1.65V ~ 3.6V
Тип монтаж	Повърхностно монтиране
Пакет / случай	100-LQFP
Пакет устройства за доставчици	100-LQFP (14x14)
Основен номер на продукта	ADV7401

ADV7401KSTZ-140 Приложения

Телевизии с висока разделителна способност (HDTV)

ADV7401KSTZ-140 се използва в различни видове HDTVs, включително LCD, DLP ™, плазма и CRT модели, за декодиране и обработка на широк спектър от видео сигнали.Способността му да се справя с множество стандарти и формати за излъчване го прави важен компонент за осигуряване на широка съвместимост и висококачествен видео изход в телевизионната технология.

Прожектори

Този видео декодер е неразделен както в LCD, така и в DLP проектори, където подобрява възможностите за обработка на видео.Тя дава възможност на проекторите да направят точно съдържание с висока разделителна способност, което го прави идеален както за настройките на домашното кино, така и за професионалната среда за представяне.

Кутии за настройка (STB) с личен видеорекордер (PVR)

В Set-Top полета ADV7401KSTZ-140 улеснява декодирането на различни видео формати, за да преглежда и записва съдържание от различни източници.Тази функция поддържа функционалността на личните видеорекордери, гъвкавите опции за гледане и запис.

Аудио-видео приемници (AVRS)

CHIP подобрява приемниците на аудио-видео чрез интегриране на здрави възможности за декодиране на видео с аудио управление.Тази интеграция е добра за AVR, използвани в системите за домашни развлечения, осигурявайки безпроблемно аудио и видео изживяване в едно устройство.

Multiformat Scan Converters

ADV7401KSTZ-140 се използва в MultiformAT сканиращи преобразуватели, за да подпомогне преобразуването на видео сигнали между различни формати и резолюции.Това приложение е чудесно за осигуряване на съвместимост и поддържане на качеството на видеото в различни технологии и стандарти за показване.

DVD рекордери с прогресивна поддръжка за вход на сканиране

В DVD рекордерите ADV7401KSTZ-140 играе роля чрез декодиране и дигитализиране на входящите видео сигнали, поддържайки прогресивни сканиращи входове.Тази способност позволява на DVD рекордерите да улавят и съхраняват висококачествено видео съдържание, като подобряват цялостното качество на запис.

ADV7401KSTZ-140 Подобни части

• ADV7401BSTZ-110

• ADV7401WBSTZ-110

• ADV7441ABSTZ-110

ADV7401KSTZ-140 Стъпки за програмиране

1. Изберете подходящия първичен режим (PRIM_MODE) и видео стандарт (VID_STD): Основният режим и стандартният избор на видео е важен, тъй като определя как ADV7401KSTZ-140 интерпретира входящия видео сигнал.Регистърът Prim_mode идентифицира основния формат на видео входа (например, NTSC, PAL), докато регистърът VID_STD указва стандартните детайли (например, 525i, 625i).Настройката на тези регистри правилно гарантира, че видео декодерът може да се справи с специфичните атрибути на входния сигнал, като скорост на кадъра и разделителна способност.

2. Конфигурирайте часовника на ключалката (latch_clk): Настройката на часовника Latch е важна за синхронизиране на обработката на видео данни.Чрез програмиране на регистъра latch_clk, вие регулирате времето на резюмето на данни, за да съответства на честотата на часовника на пиксела на входния видеоклип.Тази стъпка е важна, за да се гарантира, че видео декодерът правилно улавя и обработва всеки пиксел в точното време, като избягва проблемите на времето или корупцията на данните.

3. Задайте съотношението на разделител на PLL: Тази стъпка включва ръчно задаване на разделителния коефициент на PLL (фазово заключен контур) за генериране на правилния изход на пикселния часовник от дадена входна честота.Чрез активиране на ръчно управление (pll_div_man_en) и програмиране на pll_div_ratio, можете да прецизирате изходния пикселен часовник, за да съответства на специфичните нужди на вашия дисплей или по-нататъшна обработка.Този прецизен контрол е добър за поддържане на целостта и синхронизирането на сигнала във вашата верига за обработка на видео.

4. Конфигурирайте VCO обхват и настройки на помпата PLL зареждане: Настройката на обхвата на осцилатор, контролиран от VCO (контролиран от напрежението) и регулирането на помпата за зареждане на PLL са важни за стабилизиране на честотата на генерирания пикселен часовник.Регистерите VCO_RANGE и PLL_QPUMP ви позволяват да оптимизирате работата на PLL при различни работни условия, като гарантирате, че изходният часовник остава стабилен и в рамките на необходимите спецификации за надеждно декодиране на видео.

5. Задайте дължината на линията на свободно изпълнение (FR_LL): В ситуации, при които видео входът е загубен или прекъснат, настройката на дължината на свободното изпълнение помага за поддържане на постоянен изход, като се посочва дължината на линията в режим на свободно изпълнение.Чрез изчисляване и настройване на регистъра на FR_LL въз основа на очаквания период на линията, ADV7401KSTZ-140 може да продължи да извежда видео рамки с правилен момент, което е добре за приложения, които изискват постоянно присъствие на видео.

ADV7401KSTZ-140 Предимства

Универсален формат съвместимост

ADV7401KSTZ-140 се откроява със способността си да поддържа голямо разнообразие от видео стандарти, включително NTSC, PAL, SECAM и формати с висока разделителна способност като 720p и 1080i.Той може да се справи с RGB графиката до резолюцията SXGA.Тази широка съвместимост позволява да се използва чипът в различни приложения, без да се притеснявате за ограниченията на формата.

Висококачествена видео обработка

Снабден с четири 10-битови ADC, които могат да пробват до 140 MHz, ADV7401KSTZ-140 гарантира висококачествена видео обработка.Тази способност му позволява да заснема и преобразува видео сигнали с подобрена яснота и точност на цветовете, осигурявайки превъзходно възпроизвеждане на видео.Това е полезно в приложенията, при които качеството на видео е важно, като например при медицински изображения, излъчване с висока разделителна способност и системи за наблюдение на сигурността.

Опростен дизайн на системата

Интегрирайки както декодирането на видео, така и функциите на дигитализация на графиката на RGB в един чип, ADV7401KSTZ-140 опростява общия дизайн на системата.Тази интеграция намалява броя на компонентите, необходими във фазата на проектиране, което води до икономия на разходи по отношение на материали и сглобяване.Той също така повишава надеждността на системата поради по -малко взаимовръзки и потенциални точки на повреда, което я прави ефективно решение за сложни мултимедийни системи.

Гъвкави опции за изход

Устройството предлага гъвкави изходни интерфейси, способни да поддържат както 12-битов 4: 4: 4, така и 8-битов 4: 2: 2 двойни формати за скорост на данни (DDR).Тази гъвкавост позволява да се персонализира изходния формат въз основа на техните специфични изисквания за приложение, независимо дали се нуждаят от висока цветова вярност за цифрови табели или оптимизирани пикселни формати за видео интерфейси.Тази адаптивност гарантира, че ADV7401KSTZ-140 може да се използва ефективно в различни крайни употреби.

Надеждно представяне при различни условия

Проектиран да работи в рамките на индустриална температура от -40 ° C до +85 ° C, ADV7401KSTZ-140 е изграден да се изпълнява надеждно в широк спектър от условия на околната среда.Тази устойчивост го прави подходящ за използване в външни приложения, индустриални настройки и други сценарии, при които температурните колебания са проблем.Можете да разчитате на устройството, за да поддържате постоянна производителност, независимо от топлинните предизвикателства, които биха могли да възникнат в оперативна среда.

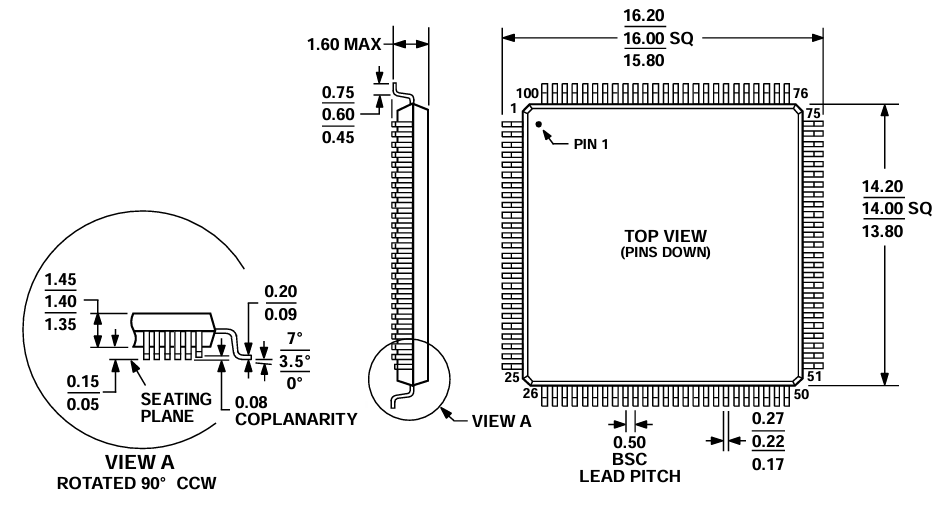

ADV7401KSTZ-140 Опаковки Размери

Размери на пакета

Параметър	Размер (mm)
Размер на тялото (типичен)	14.00 × 14.00
Размер на тялото (мин - макс)	13.80 - 14.20
Общ обхват на олово (min - max)	15.80 - 16.20
Височина на пакета (максимум)	1.6
Височина на тялото (мин - макс)	1.35 - 1.45
Ширина на олово (мин - макс)	0,17 - 0,27
Оловен терен (основно разстояние)	0.5
Височина на оттока на олово	0,05 - 0,15
Обхват на ъгъла на олово	0 ° - 7 °
Водеща копланарност (максимум)	0,08

Очертание на пакета

ADV7401KSTZ-140 Производител

ADV7401KSTZ-140 е изискан Multiformat Video Decoder и Graphics Digitizer, който се произвежда от Analog Devices Inc., известен лидер в полупроводниковата индустрия.Известни със своята иновация и надеждност, аналоговите устройства са специализирани в разработването и производството на широк спектър от интегрирани схеми за приложения за обработка на сигнали.Експертизата на компанията гарантира, че ADV7401KSTZ-140 е в състояние да достави високоефективно декодиране на видео, като поддържа различни видео формати и стандарти за мултимедийни приложения.

Заключение

ADV7401KSTZ-140 се откроява като стабилно и гъвкаво решение за взискателни задачи за обработка на видео сигнали.С поддръжка за множество глобални видео стандарти, RGB дигитализация с висока разделителна способност, програмируеми изходни формати и работа в диапазоните на индустриалната температура, той осигурява надеждност и производителност както в потребителската, така и в професионалната среда.Независимо дали за подобряване на мултимедийните системи, опростяване на дизайнерската архитектура или осигуряване на съвместимост в различни формати, този декодер/дигитализатор предлага предимства.ADV7401KSTZ-140 остава универсален и готов за бъдеще компонент за интегрирани видео приложения.
