AT89S52-24PU микроконтролер: Алтернативи, Pinout и лист за данни

Тази статия изследва микроконтролера AT89S52-24PU, подчертавайки неговите характеристики, практическите приложения и как ефективно обработва мощността и производителността при взискателни приложения.Известен със своите 8K байта на флаш памет и ниска консумация на мощност, това устройство е идеално да балансира енергийната ефективност със стабилна функционалност в устройствата с батерия.

Каталог

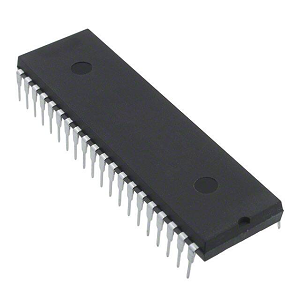

Какво е AT89S52-24PU?

The AT89S52-24PU Microcontroller е изключително гъвкаво устройство, което интегрира 8-битов процесор с програмируема флаш памет на един чип.Чрез използването на усъвършенстваната технология за памет на Atmel, този микроконтролер поддържа съвместимост с уважавания набор от 80C51.Неговата флаш на чипа се грижи за разнообразните нужди на различни вградени системи за управление по начин, който е ефективен и икономически ефективен.Микроконтролерът разполага с 8K светкавица и 256 байта RAM, осигурявайки широк капацитет за сложно програмиране и обществено обслужване на приложения, изискващи сложна обработка на данни.Включването на 32 линии с общо предназначение предлага гъвкавостта за свързване на широк спектър от периферни устройства.

С три 16-битов таймер/броячи, AT89S52-24PU поддържа прецизни функции, базирани на времето, които са безценни за настройките за обработка на данни и контрол.Двойните указатели на данни подобряват ефективността на обработката на данни, като ефективно подкрепят бързите сценарии за трансфер на данни.Таймерът на пазач добавя слой на надеждност, като нулира системата по време на неравности на софтуера, функция, ценена от сектори, приоритизираща дългосрочната целостта на системата.Капацитетът на микроконтролера за статична работа при различни честоти помага за балансиране на производителността с консумация на енергия.Наличието на режими на спестяване на мощност, включително празен и захранващ, подчертава своята целесъобразност за приложения, управлявани от батерията, като гарантира задържане на съдържанието на паметта по време на фазите на захранване.Тези характеристики се отнасят до опасенията за енергийна ефективност, както се доказва от приемането му в преносими и отдалечени устройства.

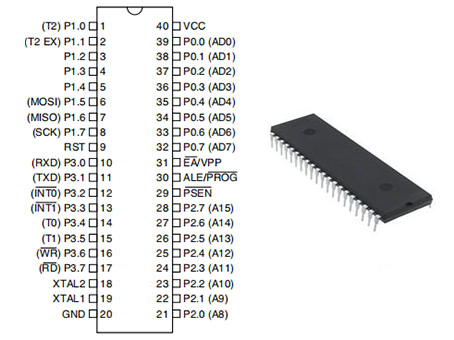

AT89S52-24PU Конфигурация на ПИН

Щифт №	Име на ПИН	Описание
1-8	Порт 1	Интерфейс 1 има вътрешни изтегляния и е 8-битов двупосочен I/O порт.Четири TTL входа могат да бъдат мивки/източник в порта 1 изходни буфери.Когато 1s са написани на порт 1 пина, вътрешните изтегляния Издърпайте ги високо, което им позволява да се използват като вход.Заради вътрешното Издърпвания, порт 1 пина, които са външно изтласкани ниско, ще източник на ток (IIL) като входове.В допълнение, както е показано в таблицата, P1.0 и P1.1 могат да бъдат зададени да бъде таймер/брояч 2 Външен вход за броене (P1.0/T2) и Вход за задействане на таймер/брояч 2 (P1.1/T2EX), съответно.По време на светкавица Програмиране и проверка, порт 1 също получава адреса с нисък ред байтове.
9	RST	Входът трябва да бъде нулиран.Докато осцилаторът е Функциониране, високо на този щифт за два цикъла на машината нулира устройството. След като пазачът изтече, този щифт отива високо за 98 осцилатор периоди.Тази функция може да бъде деактивирана с помощта на BIT DISRTO в SFR AUXR (Адрес 8EH).Възможността за нулиране на високо ниво е активирана по подразбиране в бит Disrto.
10-17	Порт 3	Порт 3 е вътрешно издърпване 8-битов двупосочен вход/о порт.Четири TTL входа могат да бъдат потънали или снабдени с помощта на изходните буфери Port 3. Когато 1 са написани на порт 3 пина, вътрешните изтегляния ги издърпват високо, позволявайки им да се използват като входове.Поради издърпването, порт 3 пина, които са външно изтеглени ниски ниски ще източници (IIL) като входове.За светкавица Програмиране и проверка, порт 3 получава някои контролни сигнали.Както е посочено В диаграмата по -долу порт 3 също поддържа функциите на многобройни AT89S52 Специални характеристики.
18	Xtal2	Изход от инвертиращия усилвател на осцилатора.
19	Xtal1	Вход към инвертиращия усилвател на осцилатора и вход към Вътрешната работна верига на часовника.
20	GND	Земята.
21-28	Порт 2	Порт 2 е вътрешно издърпване 8-битов двупосочен I/O порт.Четири TTL входа могат да бъдат мивки/източник в изходните буфери на Port 2.Кога 1 са написани на порт 2 пина, вътрешните изтегляния ги издърпват високо, което позволява те да се използват като входове.Поради вътрешните изтегляния, порт 2 пина, които са външно изтласкани ниски ниски източници (IIL) като входове.По време на извличане от външна памет на програмата и достъп до външна памет за данни, които използват 16-битови адреси (movx @ dptr), порт 2 излъчва байта на адреса от висок ред. Когато предава 1s, порт 2 използва мощни вътрешни изтегляния в това приложение.Порт 2 излъчва съдържанието на регистъра за специална функция P2 По време на 8-битови адреси до достъп до външна памет на данни (movx @ ri).По време на Програмиране и проверка на флаш, порт 2 допълнително получава висок ред Адресни битове и различни контролни сигнали.
29	Пен	Извика се четеният строб към външната програмна памет Активиране на програмния магазин (PSEN).PSEN се активира два пъти всеки цикъл на машината, когато AT89S52 работи код от външната памет на програмата, с два PSEN Активирането, игнорирани по време на всеки достъп до външна памет за данни.
30	Ale/Prog	Изходният импулс за разрешаване на адрес (ALE) се използва Закрепете ниския байт на адреса по време на достъп до външна памет.По време на Флаш програмиране, този ПИН служи и като вход на пулса на програмата (PROG). ALE се освобождава с постоянна скорост 1/6 честотата на осцилатора в нормалното работа и може да се използва за външно време или часовник.Въпреки това, по време на Всеки достъп до външна памет за данни, един ALE импулс се пропуска.Задаване на бит 0 на SFR местоположение 8eh до 0 деактивира функционирането на ALE, ако желаете.Ale е само активен Когато битът е зададен чрез MOVX или MOVC инструкция.В противен случай щифтът е вдигна се високо, но слабо.Ако микроконтролерът е в режим на външно изпълнение, Настройването на бита с ALE-Disable няма ефект.
31	EA/VPP	Външният достъп е включен.За да активирате устройството да Код на извличане от региони на паметта на външната програма, започващи от 0000h и край В FFFFH EA трябва да бъде свързан с GND.Ако заключването бит 1 е кодиран обаче, EA ще бъде вътрешно притиснат при нулиране.За вътрешни изпълнения на програми, EA трябва да бъде обвързан с VCC.По време на програмирането на флаш този щифт допълнително Получава 12-волтовото програмиране, активирано напрежение (VPP).
32-39	Порт 0	Интерфейс 0 е двупосочен 8-битов отворен отводник I/O порт. Всеки щифт може да потъне осем TTL входа като изходен порт.Щифтовете на порт 0 могат да се използва като входове с висок импеданс, когато им се пишат 1.По време на достъп към външна програма и памет за данни, порт 0 също може да бъде зададен като Мултиплексиран адрес с нисък ред/шина за данни.P0 разполага с вътрешни изтегляния в това режим.По време на флаш програмирането порт 0 също получава кодовите байтове и изходи тях по време на проверка на програмата.По време на проверката на програмата, външни изтегляния са необходими.
40	VCC	Захранващо напрежение.

AT89S52-24PU символ, отпечатък и CAD модел

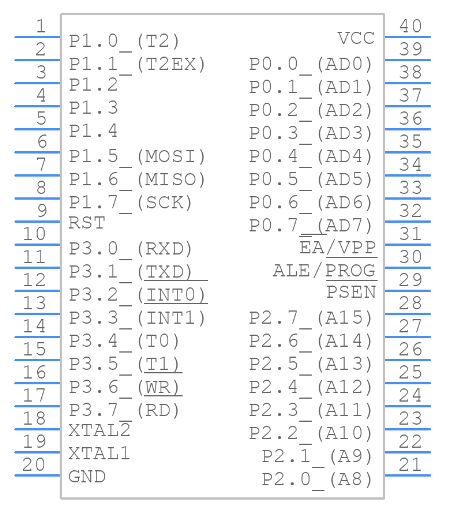

AT89S52-24PU символ

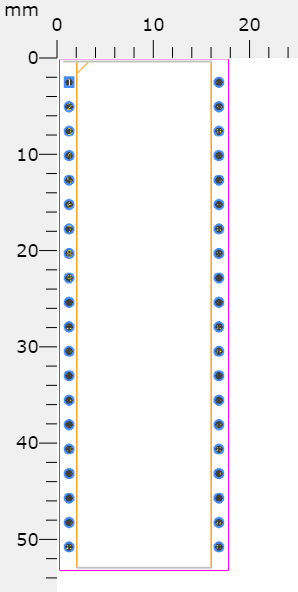

AT89S52-24PU отпечатък

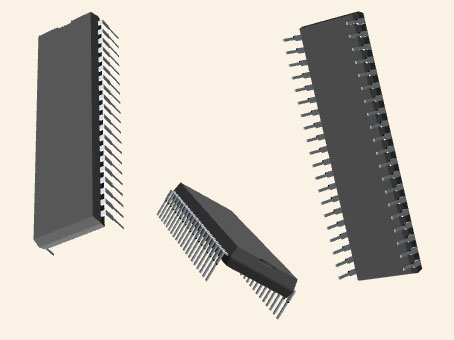

AT89S52-24PU CAD модел

Характеристики на AT89S52-24PU

• Стандартно съответствие на MCS®-51: Напълно съвместимо със стандарта MCS®-51, осигуряващ стабилна и надеждна производителност.

• 8K ISP Flash Memory: съхранява големи програми.Поддържа до 10 000 цикъла за запис/изтриване, идеални за дългосрочни приложения.

• Широко работно напрежение (4V - 5,5V): Адаптира към различни среди за захранване.

• Високоскоростна работа: обработва статични условия до 33 MHz, балансирайки енергийната ефективност с нуждите на производителността.

• Подобрена сигурност: Функциите за заключване на паметта защитават интелектуалната собственост.Предотвратява неоторизиран достъп или модификации.

• Гъвкави функции на I/O и таймер: Лесна интеграция със сензори и устройства.Прецизен контрол на приложенията във времето, изискващи точно време.

• Двойни указатели на данни: повишава ефективността на тежки задачи като обработка на сигнали и комуникация.Опростява обработката на потока от данни.

• Режими на спестяване на енергия: Режимите на празен ход и захранване намаляват консумацията на енергия.Оптимизиран за преносими устройства и устойчиви дизайни.

AT89S52-24PU технически спецификации

Тип	Параметър
Фабрично време за изпълнение	7 седмици
Монтиране	През дупка
Пакет / случай	40-DIP (0,600, 15,24 мм)
Брой I/OS	32
Работна температура	-40 ° C ~ 85 ° C TA
Серия	89S
JESD-609 код	E3
Статус на част	Активен
Брой терминации	40
Захранващо напрежение	5V
Честота	33MHz
Работно захранващо напрежение	5V
Интерфейс	UART
Контакт за покритие	Тин
Тип монтаж	През дупка
Брой щифтове	40
Таймери за наблюдение	Да
Опаковане	Тръба
Публикувано	1997
PBFree код	Да
Ниво на чувствителност към влага (MSL)	1 (неограничен)
Позиция на терминала	Двойно
Терминална стъпка	2,54 мм
Номер на базовата част	AT89S52
Захранвания	5V
Размер на паметта	8kb
Скорост	24 MHz
Напрежение - Захранване (VCC/VDD)	4V ~ 5.5V
Брой битове	8
Периферни устройства	Wdt
Размер на ядрото	8-битов
Свързаност	UART/USART
Време за достъп	24 µs
DMA канали	Не
PWM канали	Не
Брой таймери/броячи	3
Брой канали на UART	1
Дължина	52,58мм
Достигнете до SVHC	Без SVHC
ROHS статус	ROHS3 съвместим
Тип осцилатор	Вътрешен
Размер на овен	256 x 8
UPS/UCS/Периферна ICS тип	Микроконтролер
Основен процесор	8051
Тип на паметта на програмата	Светкавица
Размер на паметта на програмата	8kb 8k x 8
Размер на бита	8
Има ADC	Не
Ширина на шината на шината на данните	8b
DAC канали	Не
Адресна ширина на шината	8b
Височина	4.826 мм
Ширина	13.97mm
Втвърдяване на радиация	Не
Олово безплатно	Олово безплатно

AT89S52-24PU подобни части

Трите компонента, изброени вдясно, са сходни по спецификации на тези на Microchip Technology AT89S52-24PU.

Номер на част	Производител	Пакет / случай	Брой щифтове	Ширина на шината на шината на данните	Брой на I/O.	Интерфейс	Размер на паметта	Захранващо напрежение	Периферни устройства
AT89S52-24PU	Микрочип технология	40-DIP (0,600, 15,24 мм)	40	8 б	32	UART	8 kb	5 v	Wdt
AT89C55WD-24PU	Микрочип технология	40-DIP (0,600, 15,24 мм)	40	8 б	32	SPI, UART, USART	32 kb	5 v	Wdt
AT89S51-24PU	Микрочип технология	40-DIP (0,600, 15,24 мм)	40	8 б	32	UART, USART	4 kb	5 v	Wdt
AT89C51RC-24PU	Микрочип технология	40-DIP (0,600, 15,24 мм)	40	8 б	32	UART, USART	20 kb	-	Wdt

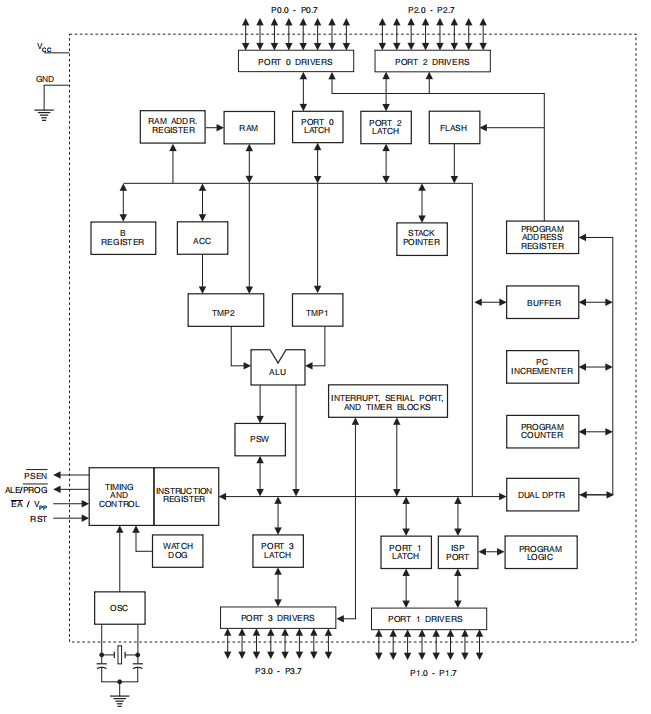

Функционална блокова диаграма на AT89S52-24PU

Диаграмата по-долу илюстрира функционалната блокова структура на AT89S52-24PU.

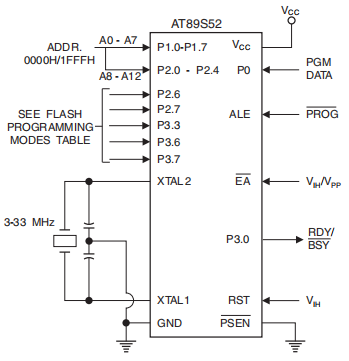

Програмиране на флаш паметта (паралелен режим)

Фигурата по-долу илюстрира процеса на програмиране на флаш паметта на AT89S52-24PU в паралелен режим.

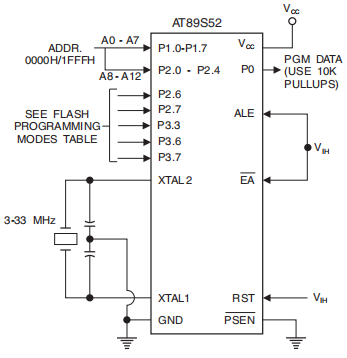

Проверка на флаш паметта (паралелен режим)

Фигурата по-долу демонстрира процеса на проверка на флаш паметта в паралелен режим за AT89S52-24PU.

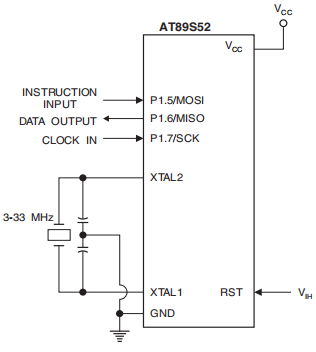

Серийно изтегляне на флаш памет

Фигурата по-долу илюстрира процеса на серийно изтегляне за флаш паметта AT89S52-24PU.

Алтернативи на AT89S52-24PU

Номер на част	Описание	Производител
AT87F52-24PC	Microcontroller, 8-битов, Flash, 8051 CPU, 24MHz, CMOS, PDIP40, 0,600 инча, пластмаса, DIP-40	Atmel Corporation
AT87F52-24pi	Microcontroller, 8-битов, Flash, 8051 CPU, 24MHz, CMOS, PDIP40, 0,600 инча, пластмаса, DIP-40	Atmel Corporation
AT87F52-24PL	Микроконтролер, 8-битов, светкавица, 24MHz, CMOS, PDIP40, 0.600 Инч, пластмаса, DIP-40	Atmel Corporation

Приложения на AT89S52-24PU

• Мониторинг на здравеопазването: Подобрява прецизността в устройствата за медицински мониторинг.

• Автомобилна безопасност: интегрира функции като адаптивен круиз контрол и помощ на лентата.

• DIY Electronics: Позволява на любителите да създават персонализирани устройства.

• Потребителската електроника: произвежда многофункционални и интуитивни продукти.

• Умните домове и градове: Подобрява комуникацията на устройството за по -добро управление на енергията и удобство.

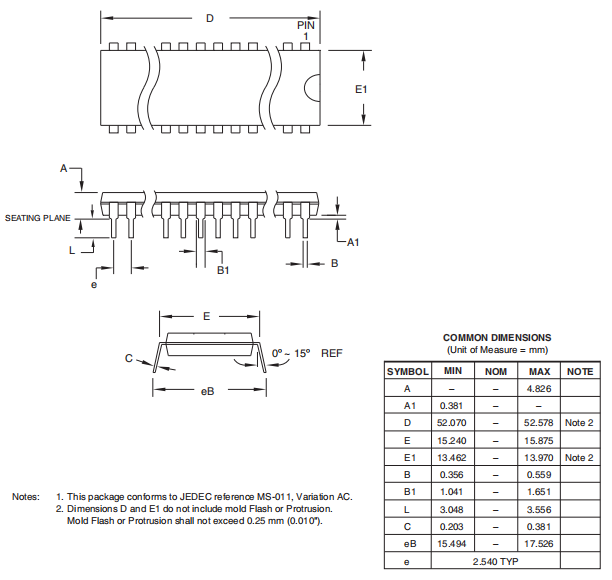

Пакет за AT89S52-24PU

AT89S52-24PU Информация за производителя

Microchip Technology Inc., със седалището си, сгушено в Чандлър, Аризона, играе роля в индустрията на микроконтролера и полупроводника.Компанията се отличава с непоколебимата си отдаденост на пионерския напредък и поддържането на високи стандарти чрез продуктови линии, признати за тяхната надеждност, които засилват ефективността на развитието и икономическата благоразумие.Чрез внимателно усъвършенстване на своите процеси на проектиране и производство, Microchip не само се среща, но надминава показателите за индустрията, поддържайки настройка, която насърчава постоянното подобряване и усъвършенстването на системата.Microchip Technology Inc. е много повече от доставчик на микроконтролери и полупроводници;Той активно формира пейзажа, в който тези технологии са разработени и използвани.Стратегическият му акцент върху ефективността, управлението на разходите и контрола на качеството го поставя в авангард на индустрията.
