Всичко за SG3524 Регулиране на PWM контролера IC

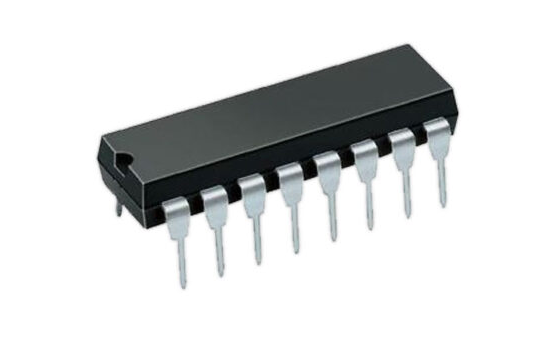

Интегрираната верига SG3524 е универсален и здрав крайъгълен камък в електрониката на захранването, широко използван в захранването, инверторите и регулаторите за превключване на индустриални, автомобилни и потребителски приложения.Интегрирането на ключови функции като регулиране на напрежението, контрол на честотата и генериране на PWM в един пакет опростява сложните дизайни, като същевременно позволява компактни и надеждни захранващи системи.Неговата приспособимост обхваща различни приложения, от възобновяема енергия до ежедневни уреди, което го прави основен компонент в съвременната електроника.Тази статия изследва неговите спецификации, характеристики и приложения, предоставяйки практическа информация за увеличаване на потенциала му в сценарии.

Каталог

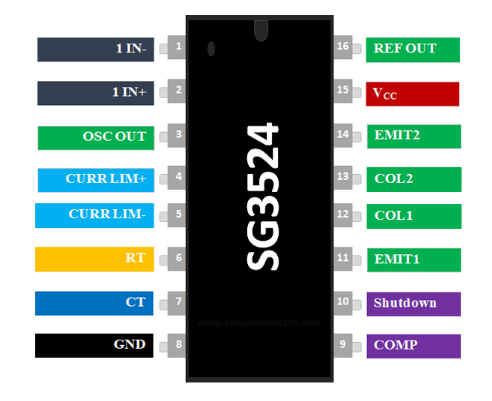

Конфигурация на ПИН

ПИН номер	Име на ПИН	Описание
1	1in-	Инвертиране на вход към усилвател на грешка 1
2	1in+	Вход, който не е обърнат към усилвател на грешка 1
3	OSC OUT	Изход на осцилатор
4	Curr Lim+	Положителен вход за усилващ ток, ограничаващ усилвател
5	Curr Lim-	Отрицателен вход за усилващ ток, ограничаващ усилвател
6	Rt	Резисторен терминал, използван за задаване на честотата на осцилатора
7	Ct	Терминалът на кондензатора, използван за задаване на честотата на осцилатора
8	GND	Заземен щифт
9	Comp	ПИН за компенсация на усилвателя на грешка
10	Изключване	Изключване на устройството
11	Emit 1	Емитор на изход на BJT 1
12	Кол. 1	Колекционерски терминал на BJT изход 1
13	Кол. 2	Колекционерски терминал на BJT изход 2
14	EMIT 2	Емитор на изход на BJT 2
15	VCC	Положителна доставка
16	Ref out	Референтен регулатор Изход

Функции и спецификации

Параметър	Спецификация/функция
Захранващо напрежение	8V до 40V
Изходно напрежение	4.6V до 5.4V
Изходен ток	50 mA
Брой резултати	2 изхода
Топология	Boost, Buck, Fly-Back, напред, Push-Pull
Честота на превключване	722 kHz
Работен цикъл - макс	45%
Есенно време	100 ns
Време за възход	200 ns
Типове пакети	16-пинови PDIP, PDSO и SOIC пакети
Еквивалент/заместващ ICS	UC3843, TL3842, TL494
Алтернативни PWM контролери	UC2842, SG2524

Прилагане на SG3524

The SG3524 Ефективно управлява преобразуването на мощността, което налага само няколко външни компонента.Тази интегрална схема (IC) е добре подходяща за различни приложения като захранващи устройства и инвертори, което ви позволява да използвате адаптивността му.Истинският му потенциал се развива чрез практическо проучване, където ефективните конфигурации усилват неговите възможности.

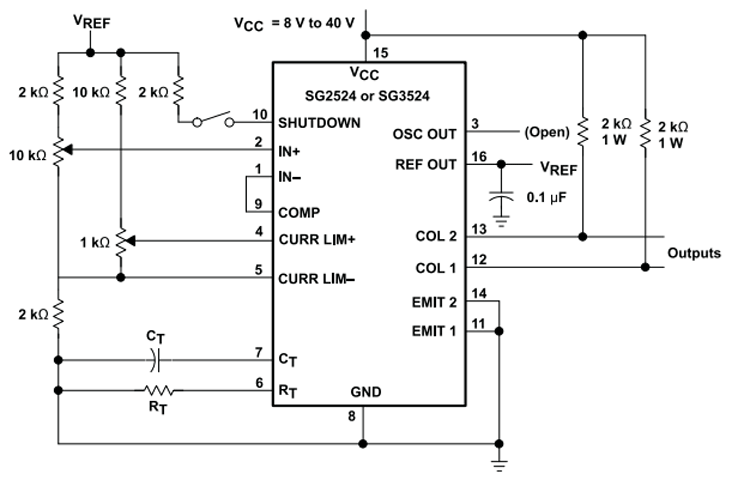

IC работи безпроблемно в диапазон на напрежение от 8V до 40V.Включването на резистор за синхронизиране (RT) и кондензатор (CT) играе динамична роля в стабилизацията на честотата.Прякият дизайн повишава надеждността.Прозренията от личния опит предполагат, че изборът на стойности на RT и CT значително влияе върху стабилността и ефективността на системата.Изравняването на неинвертиращия щифт с референтния щифт при свързване на инвертиращи щифтове към щифта на COMP е техника, която насърчава оптималната обратна връзка и контрол.

Външните връзки на RT и CT определят честотата на осцилатора.Точната конфигурация на тези връзки е наложителна поради дълбокото им влияние върху общата функционалност на устройството.В действителните сценарии изборът на компоненти с прецизност често е решаващ фактор за постигане на желаната честотна стабилност.Усилвателят на грешката е инструментален, тъй като постоянно противодейства на колебанията чрез текущи сравнения между извадката изхода и референтно напрежение, което води до корекция на сигнала на PWM.Наблюденията по време на тестване на веригата показват, че този механизъм се използва за запазване на целостта на изхода.

Приложения на SG3524

Настолни компютри

SG3524 играе забележителна роля в управлението на мощността в настолните компютри, като защити сложните компоненти чрез прецизно регулиране на напрежението.Този чип повишава експлоатационния поток на вътрешния хардуер, като увеличава максимално използването на енергията, като същевременно намалява отпадъците.Тъй като изчисленията продължават да напредват, постоянната адаптация и опитите са динамични при усъвършенстване на рамките на захранването за превъзходна функционалност.

Микровълнови фурни и енергийно опазване

В света на микровълновите фурни, SG3524 осигурява щателно управление на нивото на мощност, повишавайки ефективността на готвене с око за енергоспестяване.Неговата гъвкавост при адаптиране към различни микровълнови технологии засилва мястото си в съвременните кулинарни уреди.С подобрения в алгоритмите за контрол съществува потенциал за по -нататъшно повишаване на точността на готвене и използване на енергия.

Сървърна инфраструктура и съгласуваност на мощността

Сървърите, крайни за цифрови системи за поддръжка, зависят от постоянния поток на мощността.SG3524 помага за поддържане на надеждността и консистенцията на конверсията при разнообразни условия, улесняване на безпроблемните операции.Проучването на нови стратегии за охлаждане може да подобри приноса на SG3524 за поддържане на високи оперативни стандарти в центровете за данни.

Възобновяема енергия и слънчеви микроинвертори

Включването на SG3524 в слънчеви микро-инвертори подчертава нейната ключова роля за сливането на слънчевата енергия с ежедневните приложения.Нарастващ интерес към възобновяемата енергия изисква прецизно преобразуване;Гъвкавостта на чипа поддържа текущите иновации на слънчевите технологии.Бъдещият напредък на материалите могат значително да повишат ефикасността на преобразуването.

Използване на енергия в перални машини

Погледнато при различни модели на пералня, SG3524 модулира разпределението на мощността, което позволява електрически ефективни цикли на измиване.Съвременните машини използват това, за да предлагат енергийно чувствителни настройки.Иновациите с новите двигателни технологии могат допълнително да намалят отпечатъците на екологичните отпечатъци на тези машини.

Подобрения в електрическите велосипеди

Електрическите велосипеди използват SG3524 за професионален контрол на електрическия двигател, като се получава по -плавно езда.Чипът балансира използването на батерията с нуждите на производителността, насърчавайки тези мотори като устойчиви решения за пътуване.AI интеграцията в системите за управление на батериите може да проправи пътя за интелигентни енергийни иновации.

Телекомуникации и променлива ефективност на захранването

В телекомуникациите SG3524 се използва за непоколебима AC/DC Power Transformation, активна за непрекъснати услуги.Той поддържа енергийната ефективност в мрежите.Полупроводниковите постижения могат да предложат повишени икономии на енергия, безценен за поддържане на тези сериозни системи.

Надеждност на дим детектор

При алармите за дим чипът е в основата на функцията си в необходимите устройства за безопасност, като гарантира надеждно управление на мощността при колебателни условия за точно откриване на дим.Действителният мониторинг на производителността може да усъвършенства и повишава надеждността на системата.

Прогрес на технологиите за слънчева енергия и устойчивост

SG3524 улеснява ефективното преобразуване на енергия в слънчеви инвертори, подкрепяйки обширни инициативи за устойчивост.Тази функция подчертава ролята на надеждната технология за напълно подслушване на слънчевия потенциал.

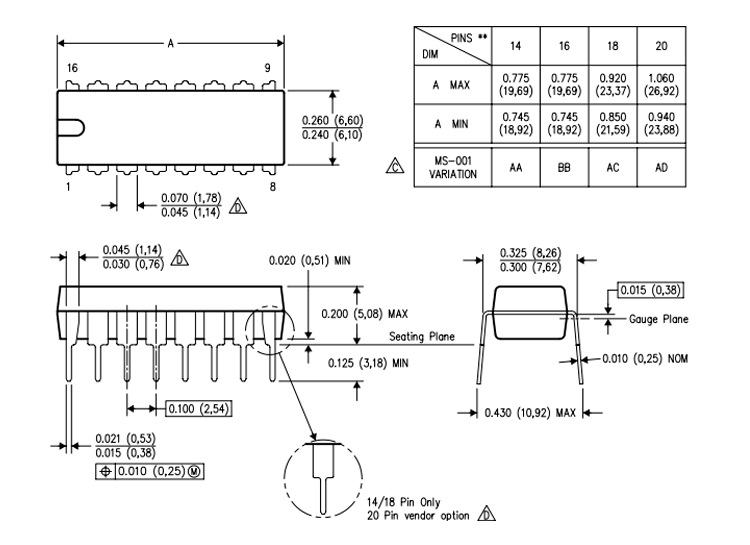

2D модел
