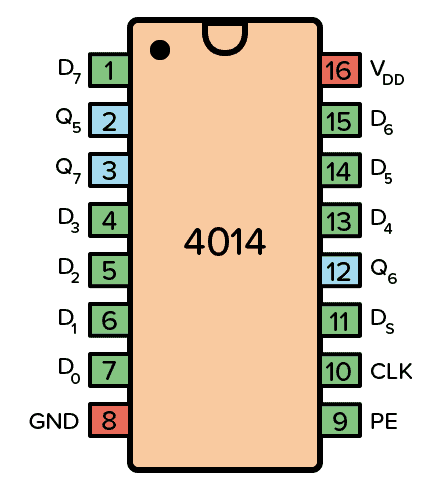

Име на ПИН |
Пин № |
Тип |
Описание |
|
Vdd |
16 |
Мощност |
Захранващо напрежение (+3 до +15V) |
|
GND |
8 |
Мощност |
Земя (0V) |
|
D0-D7 |
1, 4, 5, 6, 7, 13, 14, 15 |
Вход |
Паралелни пинове за въвеждане на данни |
|
Q5, Q6, Q7 |
2, 3, 12 |
Изход |
Буферирани изходи от последните три бита |
|
PE |
9 |
Вход |
Паралелно активиране |
|
Cp |
10 |
Вход |
ПИН на часовника за синхронизиране на входа |
|
Ds |
11 |
Вход |
Сериен входен щифт |
За да започнете да използвате IC 4014, започнете с внимателно свързване на VDD с положителния терминал на източника на захранване и GND към отрицателния терминал.Този IC работи в рамките на мощност от 3V до 15V, но специфичните модели могат да се простират до 20V.Препоръчително е да разгледате листа за данни за точни електрически детайли, адаптиране на съвместимостта към вашата уникална настройка.Избраният диапазон на напрежението влияе пряко върху оперативната цялост и постоянната функционалност на устройството.
Инициирайте паралелно зареждане на данни чрез превключване на щифта за паралелно активиране (PE) във високо състояние.Свържете избраните от вас входове на данни през паралелни пинове за данни, маркирани D0 към D7.Повишаващ ръб сигнал, приложен към щифта на CLK, улавя предвидените данни в регистъра.Тази подготвителна фаза огледала поставя екип на добре координирана практика, където ролите и синхронизирането са от изключително значение.
Започнете изместване на данните, като превключвате PE щифта в ниско състояние.Всеки нарастващ CLK импулс измества данните постепенно.В този режим DS PIN служи за въвеждане на серийни данни, улеснявайки гъвкавата обработка на данни.Тази функция става значително полезна, когато е необходим преход на данни за течности, като се гарантира ефективна организация и категоризация на цифровите сигнали.

The CD4014 Регистърът на Shift е практичен инструмент за четене на състоянията на до осем превключвателя, използвайки само три пина за микроконтролер, като например с Arduino.Това го прави идеален за проекти, при които наличието на ПИН е ограничена, тъй като ефективно разширява входния капацитет, без да е необходимо допълнителен хардуер.Схемата работи, като улавя състоянията на всички свързани превключватели и изпраща тези данни към микроконтролера един по един.CD4014 използва паралелно към серийно преобразуване, което ви позволява да наблюдавате множество превключватели, като запазят окабеляването просто и компактно.

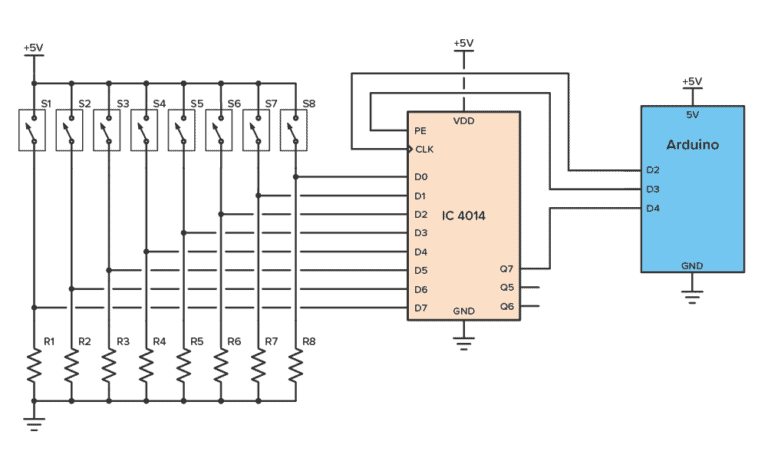

За да го настроите, свържете D3 Pin на Arduino към PIN на CD4014 (PE), D2 към часовника (CLK) и D4 към изхода на данни (Q) PIN.D3 активира ключалката за улавяне на състояния на превключване, D2 изпраща часовници, за да премести състоянията в изхода, а D4 чете данните последователно.Всеки пулс на часовника измества следващото състояние на превключвателя към изходния щифт, което позволява на Arduino да прочете всички осем превключватели един по един.Този подход е ефективен и спестява както пространството, така и ресурсите.Използвайки CD4014, можете да управлявате няколко входа с минимално използване на I/O, да опростите дизайна си и да намалите сложността на окабеляването.Това е компактно и надеждно решение за проекти, които изискват прецизно наблюдение на състоянията на превключване.
• NTE4014
• MC14014
• HCF4014
• HEF4014
• CD4014BE
• 74HC165
• 74HC166
• 74HC198
