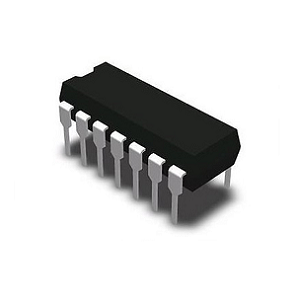

CD4073: Обяснено 3-входа и портата

Това ръководство изследва CD4073, тройна 3-входна и портална интегрална схема, известна със своята гъвкавост и ефективност в съвременната електроника.Той изследва ролята на CD4073 в цифровите логически схеми, като разрушава своите PIN конфигурации, операции и приложения на портата.

Каталог

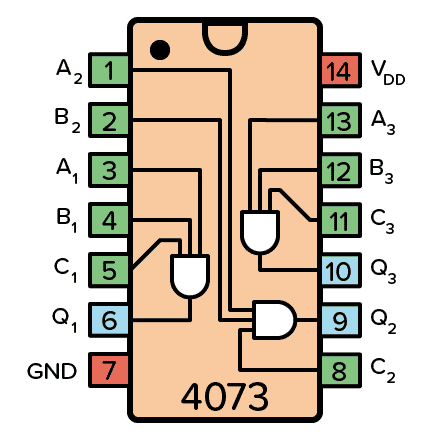

Конфигурация на ПИН от 4073 IC

Име на ПИН	Пин №	Тип	Описание
Vdd	14	Мощност	Захранващо напрежение (+3 до +15V)
GND	7	Мощност	Земя (0V)
A1 до A3	1, 3, 13	Вход	Вход a на трите и портите
B1 до B3	2, 4, 12	Вход	Входове B от трите и портите
C1 до C3	5, 8, 11	Вход	Входове c на трите и портите
Q1 до Q3	6, 9, 10	Изход	Изходи от трите и портите

Преглед на 3-входа и портата

3-вход и порта дават висок изход само когато и трите входа, наричани A, B и C, са зададени на високи.Разбирането на това изисква да се проучи таблицата за истината, която предлага подробен показ на входните комбинации, илюстриращи логическия поток, за да произведе предимно нисък изход.Само при всички входове на високи веригите генерират висок изход, въплъщавайки сложната проверка, необходима при сценарии, изискващи строго изпълнение на условията за желание за желание.

Вход a	Вход b	Вход c	Изход q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

Функция и използване на CD4073

Първоначална настройка и връзки

За да се инициира внедряването на CD4073, започнете с свързване на VDD със стабилно и положително захранване на напрежението, като същевременно гарантирате, че GND е надеждно свързан със земята.Тази стъпка служи като гръбнака за правилното функциониране на интегрираната верига.Препоръчително е да се провери двойно тези връзки, за да се заобиколи всички потенциални несъответствия, които биха могли да възникнат от проблемите на властта.

Вход и управление на сигнала

Входовете, обозначени с A, B и C, трябва да бъдат свързани към цифрови сигнали, които точно отразяват разглежданите условия.Изборът на цифрови сигнали оказва влияние, тъй като той предсказва логиката и поведението, обработени от CD4073.Пренебрегването или надзора, като бездомни връзки или шум, може да въведе грешки, усложнявайки логическите операции.

Използване на изхода и интеграция на вериги

Изходите на портата, обикновено представени като Q, действат като логически показатели за пресичане на входове A, B и C. Интегрирането на тези изходи в следващите операции на веригата може да осигури огромна стойност.Стратегическата интеграция често се ръководи от минали сценарии, при които оптимизирането на ефективността на веригата води до забележителни подобрения на производителността.

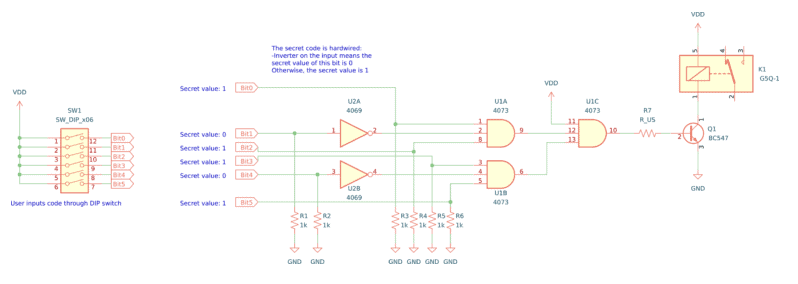

CD4073 Приложна верига

Интегралната схема CD4073 е важен компонент за изграждане на система за заключване на защитен код, която проверява 6-битов двоичен код, като 101101. Тази система използва и портите в CD4073, за да потвърди точността на входния код.Не порти от IC като CD4069BE се използват за регулиране на логическите нива, като се гарантира, че входът се интерпретира правилно от веригата.Необходими са правилни секвениране и регулиране на логиката на вход, за да може системата да функционира надеждно.

Няколко компонента са ключови за сглобяването на веригата.Релето се използва за контрол на външните устройства, докато CD4073BE се справя с операциите и GATE, а CD4069BE осигурява не операции на портата.6-позиционен DIP превключвател се използва за въвеждане на двоичния код, а резисторите са включени за регулиране на текущия поток.Използва се NPN транзистор, като BC547, за да захранва релето и да се осигури правилна работа.

Релето се активира от транзистора, който усилва малкия ток от DIP превключвателя, за да задвижва релето.Това позволява на веригата да регулира външните устройства като аларми за сигурност или заключвания на вратите, подобрявайки общата сигурност.Правилният подбор и отклонение на транзистора са необходими, за да се избегнат грешки в веригата.Това демонстрира значението на балансирането на цифровата логика с аналогов контрол, тъй като внимателното им взаимодействие определя успеха или неуспеха на хардуерните приложения.

CD4073 Алтернативи и еквиваленти

• Също така е етикетиран като NTE4073, MC14073, HCF4073, TC4073, HEF4073.

• Вариации като "CD4073BE„Посочете производителя или технологичните разлики.

• 74HC11: Друг троен 3-вход и порта IC.

Таблици с данни

CD4073BE таблици с данни:

Материал набор 30/март/2017.pdf

CD4073B/81B/82B Типове.pdf
