Избор на правилния щепсел за захранващ адаптер: Ръководство за AC вход и DC изход

Щепселите на захранващия адаптер ви позволяват да свържете устройствата си към източник на захранване и да ги поддържате работещи.В тази статия ще научите какво правят AC входните конектори и DC изходните конектори и защо имат значение.Освен това ще разгледате различни типове щепсели, използвани по света, заедно с напрежение, честота и функции за безопасност.Освен това ще разберете типовете конектори и къде обикновено се използват.

Каталог

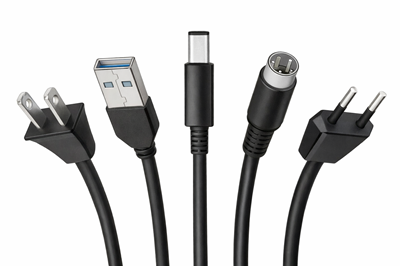

Фигура 1. Преглед на щепселите на захранващия адаптер

Какво представляват щепселите за променлив ток?

Щепселите за променлив ток са компонентите, които свързват захранващ адаптер към стенен контакт, за да получат променлив ток (AC).Те служат като входна точка на електрическа енергия от електрическата мрежа към адаптера.Тези щепсели са предназначени за безопасно прехвърляне на електричество от контакта към вътрешната верига на захранващия адаптер.Тяхната основна функция е да осигурят стабилна и сигурна връзка към източника на захранване.Щепселите за променлив ток са чудесни, за да позволят на всеки захранващ адаптер да работи ефективно.Те обикновено са интегрирани в захранващи кабели или директно прикрепени към адаптерни тела.Дизайнът осигурява постоянна доставка на входна мощност към адаптера за преобразуване.Без AC входни щепсели захранващите адаптери не биха могли да получават енергия от мрежата.

Често срещани типове щепсели за променлив ток

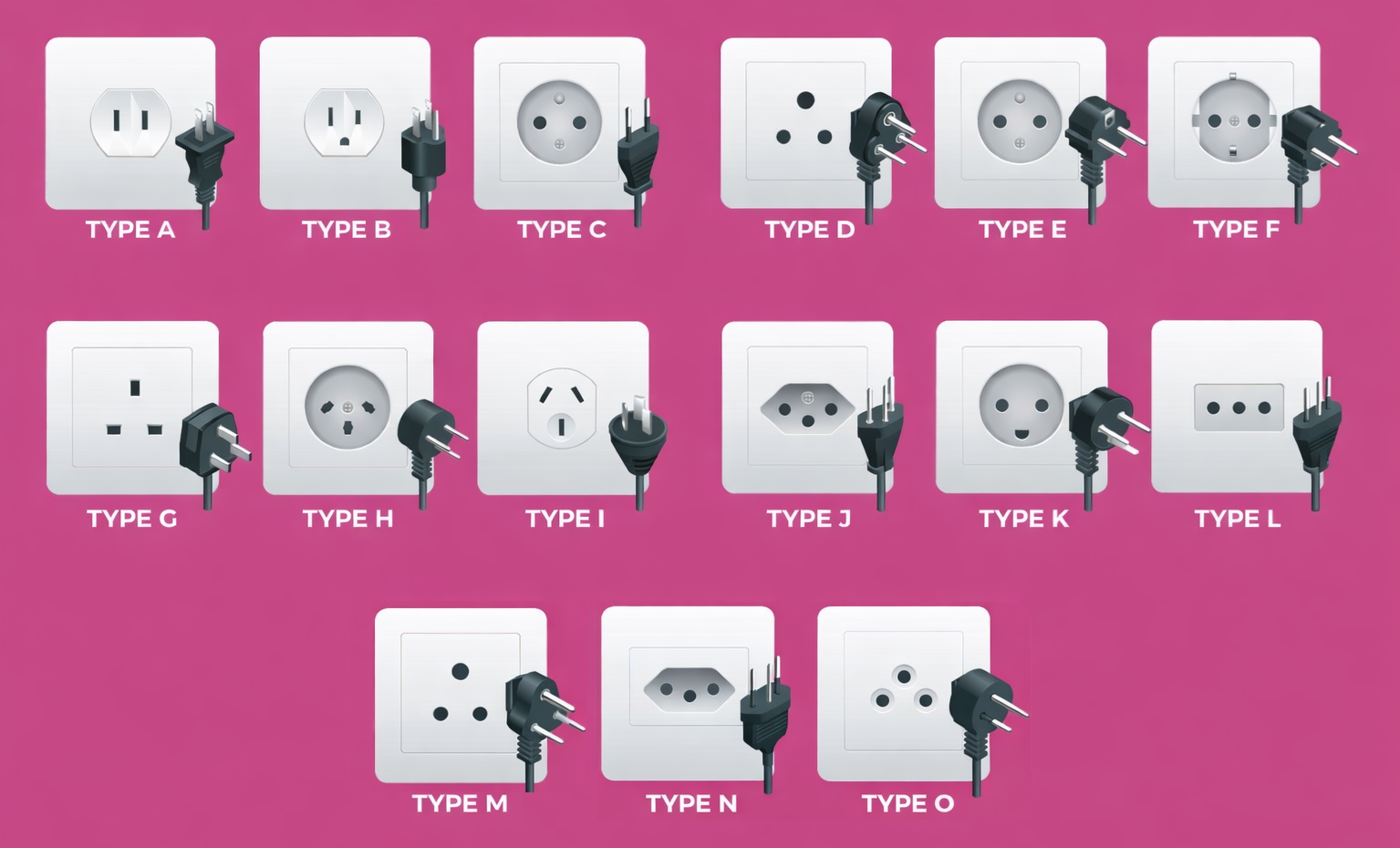

Фигура 2. Глобални типове AC щепсели

• Тип А - Тип A е щепсел с два щифта с плоски успоредни ножове и без заземителен щифт.Използва се главно в САЩ, Канада, Мексико и Япония.В сравнение с други видове, това е един от най-простите и леки дизайни.Този щепсел обикновено се използва за устройства с ниска мощност като зарядни устройства за телефони и малка електроника.Широкото му използване го прави стандарт за основна потребителска електроника.Простотата на Тип А го прави рентабилен и лесен за производство.

• Тип Б - Тип B е подобен на тип A, но включва допълнителен кръгъл заземяващ щифт.Той се използва широко в Северна Америка и части от Централна Америка.В сравнение с тип A, той осигурява подобрена безопасност поради функцията за заземяване.Този щепсел обикновено се използва за уреди, които изискват по-високи стандарти за безопасност.Важно е в среди, където е необходима електрическа защита.Тип B е стандартен избор както за жилищни, така и за търговски приложения.

• Тип C - Тип C е щепсел с два кръгли щифта, известен като Europlug.Той се използва широко в Европа, Азия и Южна Америка.В сравнение с тип A и B, той е по-универсално съвместим с много видове гнезда.Този щепсел обикновено се използва за устройства с ниска мощност като зарядни устройства и малки уреди.Компактният му дизайн позволява лесна употреба в множество региони.Тип C играе важна роля в международните пътувания поради широката си съвместимост.

• Тип D - Тип D е щепсел с три кръгли щифта, подреден в триъгълна форма.Използва се главно в Индия, Непал и някои африкански страни.В сравнение с тип C, той поддържа устройства, които изискват по-стабилна връзка.Този щепсел обикновено се използва в региони с по-стари електрически стандарти.Дизайнът му позволява да се справи с умерени изисквания за мощност.Тип D остава важен за поддържане на съвместимост в рамките на своята регионална инфраструктура.

• Тип E - Тип E е щепсел с два щифта с отвор за заземителен щифт в контакта.Често се използва във Франция, Белгия и Полша.В сравнение с тип C, той включва заземяващ механизъм за допълнителна безопасност.Този щепсел се използва както за устройства с ниска, така и за средна мощност.Важно е за поддържането на сигурни електрически връзки в европейските системи.Тип E често е съвместим с гнезда тип F.

• Тип F - Тип F, известен също като щепсел Schuko, включва два кръгли щифта със заземителни скоби.Използва се широко в Германия, Испания и много европейски страни.В сравнение с тип E, той използва странично заземяване вместо щифт.Този щепсел обикновено се използва за уреди с по-висока мощност.Здравият му дизайн осигурява сигурна и стабилна връзка.Тип F е необходим в съвременните европейски електрически системи.

• Тип G - Тип G е щепсел с три щифта с правоъгълни щифтове, подредени в триъгълно оформление.Използва се в Обединеното кралство, Ирландия и няколко азиатски страни.В сравнение с други видове, той има по-здрава и по-голяма структура.Този щепсел обикновено се използва както в домакинско, така и в офис оборудване.Важно е за осигуряване на здрава и стабилна връзка.Тип G е широко известен със своята издръжливост.

• Тип H - Тип H е щепсел с три щифта с щифтове, подредени в уникална триъгълна формация.Използва се предимно в Израел и близките региони.В сравнение с тип C, той има различен дизайн, който ограничава съвместимостта.Този щепсел се използва както в жилищни, така и в търговски условия.Той осигурява правилна връзка в рамките на своята специфична регионална система.Тип H е важен за поддържането на стандартизирана електрическа безопасност в своя регион.

• Тип I - Тип I е щепсел с два плоски ъглови щифта и понякога заземителен щифт.Обикновено се използва в Австралия, Нова Зеландия и China.В сравнение с тип A, дизайнът под ъгъл осигурява по-сигурно прилягане.Този щепсел се използва в широка гама електрически устройства.Поддържа както битови, така и индустриални приложения.Тип I е добър в региони с модерна електрическа инфраструктура.

• Тип J - Тип J е щепсел с три щифта с кръгли щифтове, включително заземителен щифт.Използва се главно в Швейцария и Лихтенщайн.В сравнение с тип C, той предлага допълнително заземяване за безопасност.Този щепсел обикновено се използва както в домове, така и в офиси.Осигурява стабилни и сигурни електрически връзки.Тип J е важен за поддържането на високи стандарти за безопасност в своя регион.

• Тип К - Тип K е щепсел с три щифта с кръгли щифтове и заземителен щифт.Използва се предимно в Дания и Гренландия.В сравнение с тип F, той има малко по-различна конфигурация на заземяване.Този щепсел се използва както за жилищни, така и за търговски устройства.Осигурява съвместимост в рамките на датската електрическа система.Тип K е важен за поддържането на локализирани електрически стандарти.

• Тип L - Тип L е щепсел с три кръгли щифта, разположени в права линия.Използва се главно в Италия и някои части на Северна Африка.В сравнение с тип C, той поддържа приложения с по-висок ток.Този щепсел се използва както в малка електроника, така и в по-големи уреди.Осигурява стабилна и последователна връзка.Тип L е важен за стандартизираната електрическа система на Италия.

• Тип М - Тип M е по-голяма версия на Тип D с три кръгли щифта.Използва се в Южна Африка и някои съседни страни.В сравнение с тип D, той е предназначен за приложения с по-висока мощност.Този щепсел обикновено се използва в тежкотоварни уреди.По-големият му размер му позволява да се справи с по-голям електрически товар.Тип M е важен за промишлени среди и среди с висока мощност.

• Тип N - Тип N е щепсел с три щифта, стандартизиран в Бразилия и Южна Африка.Той е проектиран за подобрена безопасност и съвместимост.В сравнение с тип C, той включва заземяване за допълнителна защита.Този щепсел се използва както в жилищни, така и в търговски устройства.Поддържа съвременни електрически стандарти в своите региони.Тип N играе важна роля в по-новите инфраструктурни системи.

• Тип О - Тип O е щепсел с три щифта, използван главно в Тайланд.Предназначена е да поддържа съвременните електрически системи в региона.В сравнение с по-старите типове щепсели, той предлага подобрени функции за безопасност.Този щепсел се използва както в домашни, така и в търговски приложения.Гарантира съвместимост с местните електрически стандарти.Тип O е важен за поддържането на стандартизирани енергийни системи в Тайланд.

Напрежение и честота на AC входните щепсели

Захранващите адаптери обикновено са проектирани да работят в широк диапазон на входното напрежение, обикновено от 100V до 240V AC.Тази гъвкавост позволява устройствата да се използват в различни страни, без да се изискват отделни захранвания.Адаптерът автоматично се настройва към входящото напрежение, за да поддържа стабилна работа.Тази функция е особено важна за съвременната електроника, използвана на световните пазари.Широката поддръжка на напрежение помага за предотвратяване на щети, причинени от несъответствия на напрежението.Той също така подобрява удобството при използване на устройства по време на пътуване.

В допълнение към напрежението, входното захранване с променлив ток също работи при стандартни честоти от 50Hz или 60Hz.Тези честотни стойности показват колко често електрическият ток се редува за секунда.Адаптерите за захранване са създадени да обработват ефективно и двете честоти, без да влияят на изходната производителност.Това гарантира постоянна работа независимо от регионалните електрически стандарти.Поддържането и на двата вида честоти подобрява съвместимостта между различните системи за захранване.В резултат на това повечето съвременни адаптери са проектирани за универсални входни условия.

Щепсел с два щифта срещу три щифта

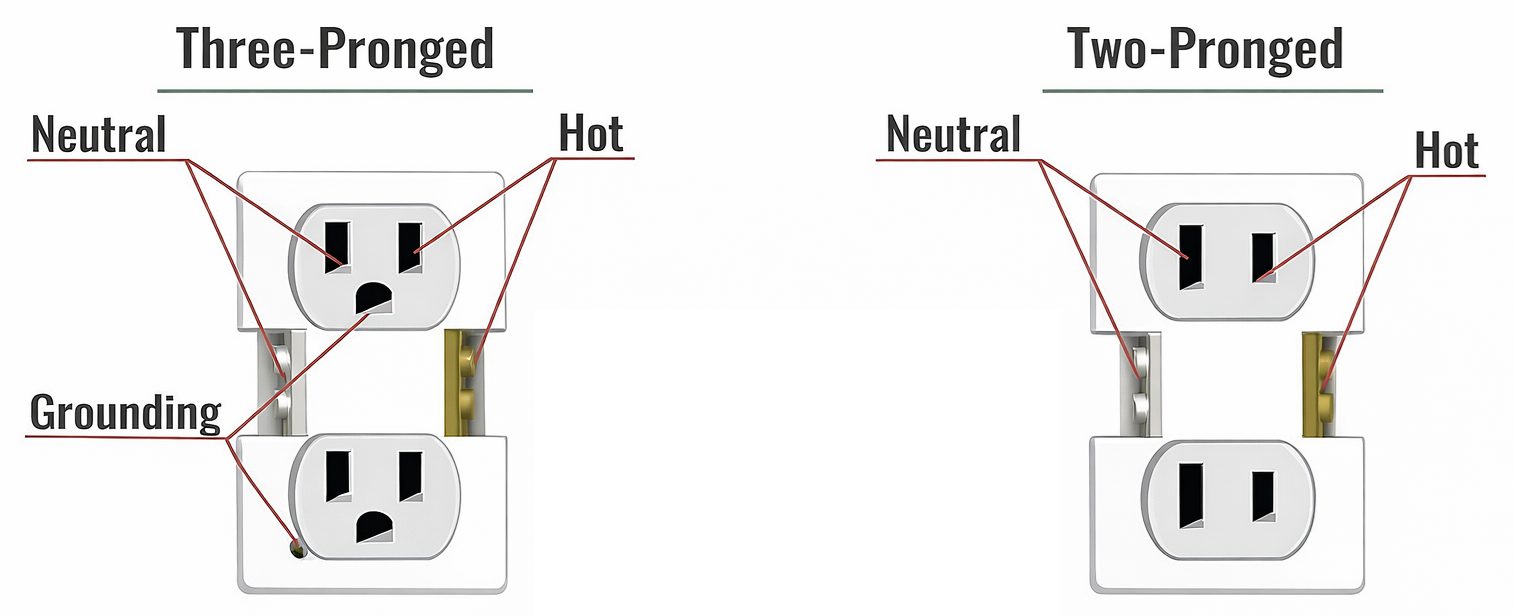

Фигура 3. Структура на щепсела с два щифта срещу три щифта

Щепселите с два щифта се състоят от два електрически контакта, които се свързват към живия и неутралния проводник на източник на захранване.Те обикновено се използват в устройства, които не изискват заземяване за безопасна работа.Тези щепсели са леки и по-опростен дизайн, което ги прави подходящи за малка електроника.Те често се срещат в зарядни устройства, лампи и уреди с ниска мощност.Щепселите с два щифта са широко използвани поради компактната си структура.Те обаче осигуряват основна защита и не включват допълнително безопасно заземяване.

Щепселите с три щифта включват допълнителен щифт, предназначен за заземяване, което подобрява електрическата безопасност.Тази заземяваща връзка помага за предотвратяване на токов удар, като насочва безопасно излишния ток към земята.Тези щепсели обикновено се използват в устройства с по-високи изисквания за мощност или метални кутии.Те предлагат подобрена защита срещу електрически повреди и късо съединение.Щепселите с три щифта обикновено се срещат в уреди като компютри, хладилници и промишлено оборудване.Техният дизайн осигурява по-безопасна работа в взискателни електрически среди.

Фиксирани срещу сменяеми AC щепсели

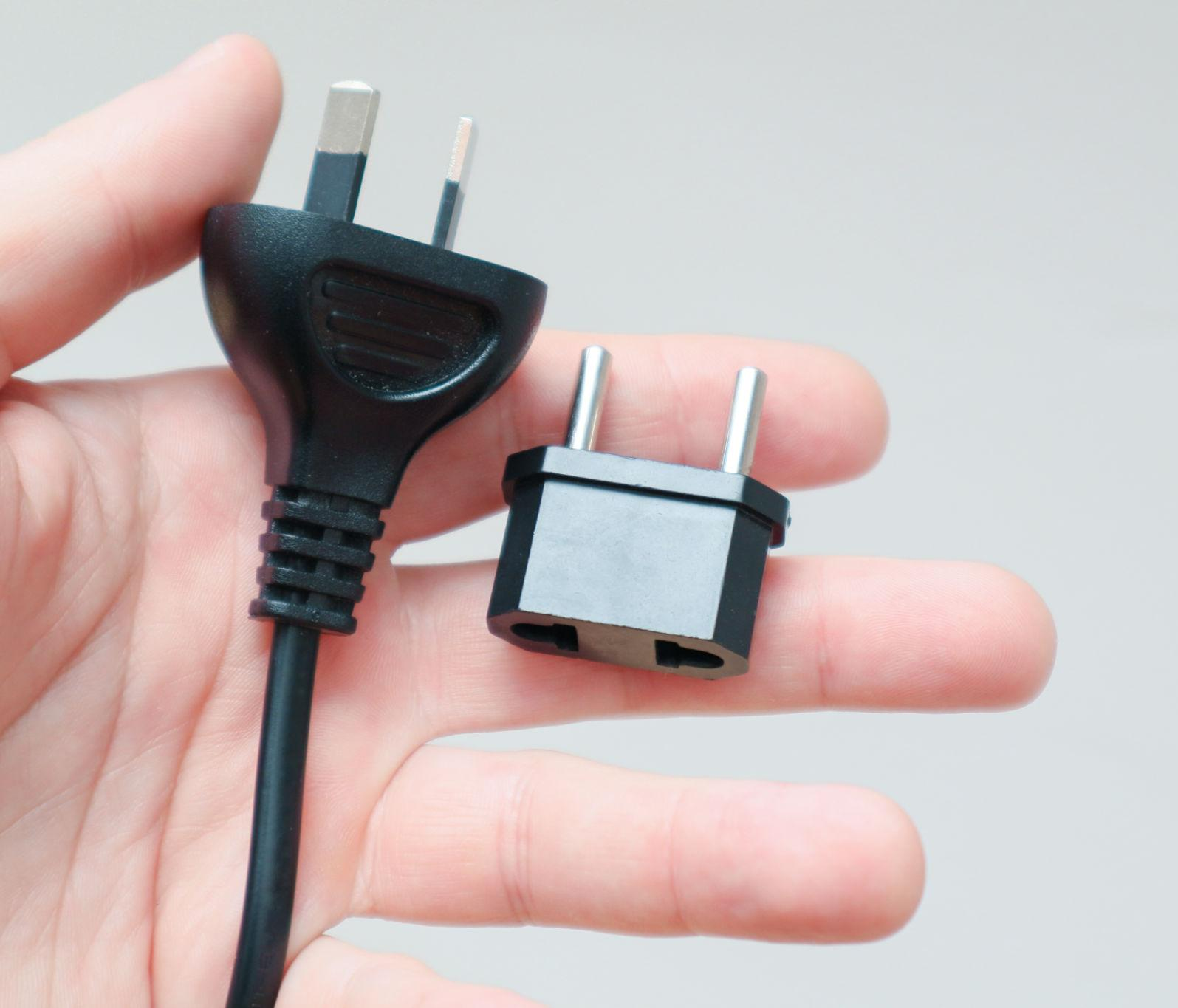

Фигура 4. Дизайн на фиксиран срещу сменяем щепсел

Фиксираните променливотокови щепсели са постоянно свързани към захранващия адаптер и не могат да бъдат отстранени или заменени.Този дизайн осигурява стабилна и издръжлива връзка за ежедневна употреба.Обикновено се използва в адаптери, предназначени за определен регион или държава.Фиксираните щепсели са прости и намаляват риска от разхлабени връзки.Често се предпочитат за стационарни устройства, които не се местят често.Този дизайн осигурява постоянна производителност без необходимост от допълнителни компоненти.

Сменяемите AC щепсели, от друга страна, позволяват смяна на различни глави на щепсела в зависимост от региона.Това ги прави изключително полезни за пътувания и международни приложения.Можете лесно да прикрепите подходящия тип щепсел за различните страни.Тази гъвкавост елиминира необходимостта от множество адаптери.Сменяемите системи обикновено се използват в универсални захранващи адаптери.Те осигуряват удобство, като същевременно поддържат съвместимост с различни електрически стандарти.

Какво представляват DC изходните конектори?

Изходните конектори за постоянен ток са компонентите, които доставят регулирано постоянен ток (DC) от захранващ адаптер към електронно устройство.Те служат като крайна точка на свързване между източника на захранване и захранваното устройство.Тези съединители гарантират, че преобразуваната електрическа енергия се пренася ефективно и надеждно.Тяхната основна функция е да осигурят стабилен изход, който отговаря на изискванията за мощност на устройството.Изходните конектори за постоянен ток са важни за захранване на съвременна електроника като лаптопи, рутери и преносими устройства.Те са проектирани да поддържат сигурна и постоянна връзка по време на работа.Тези конектори също поддържат безопасна работа, като предотвратяват случайно изключване.Техният дизайн им позволява да се поберат сигурно във входните портове на устройството.Без изходни конектори за постоянен ток захранващите адаптери не биха могли да доставят използваема енергия на устройствата.

Често срещани типове DC конектори

Съединители за варели

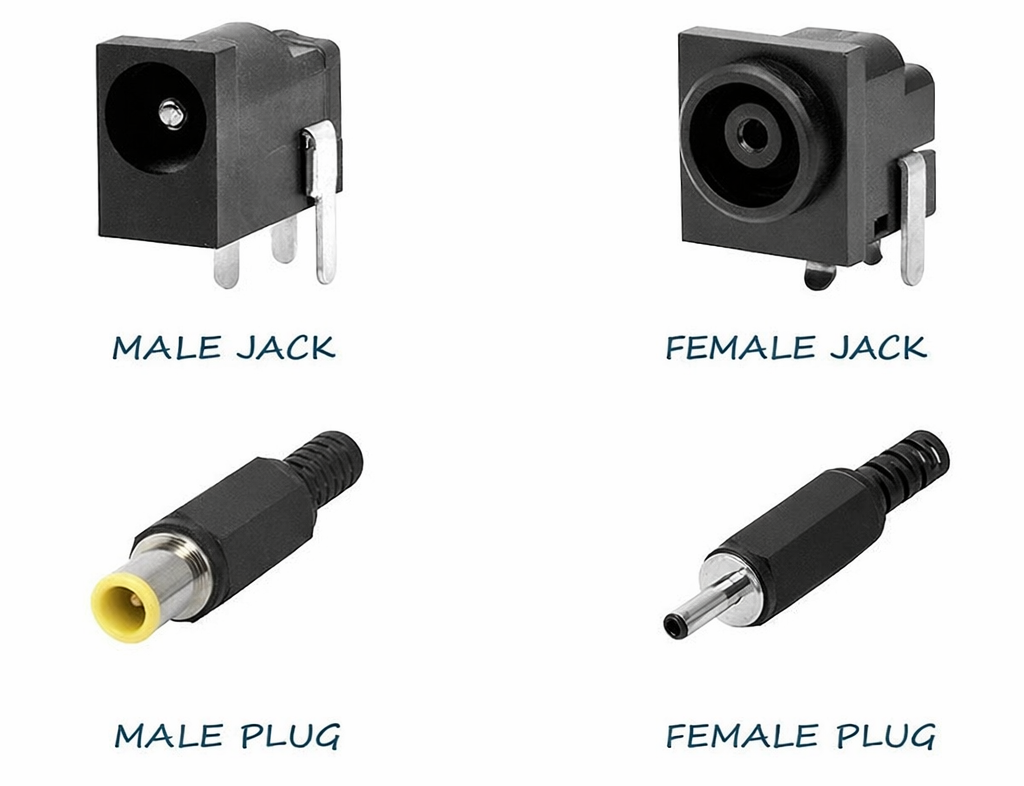

Фигура 5. Типове цевни конектори

Варелните съединители са цилиндрични захранващи съединители, които обикновено се използват в приложения за постоянен ток.Те се състоят от куха външна втулка и вътрешен щифт, който пренася електрически ток.Тези съединители се използват широко в устройства като рутери, системи за видеонаблюдение и малка електроника.Тяхната проста структура позволява лесно свързване и разкачване по време на употреба.Конекторите за барел са известни със своята надеждност и постоянна производителност.Те са проектирани да осигурят стабилен пренос на мощност с минимална загуба на сигнал.Както е показано на фигурата, те се предлагат както в мъжки, така и в женски конфигурации за сигурни връзки.

DIN конектори

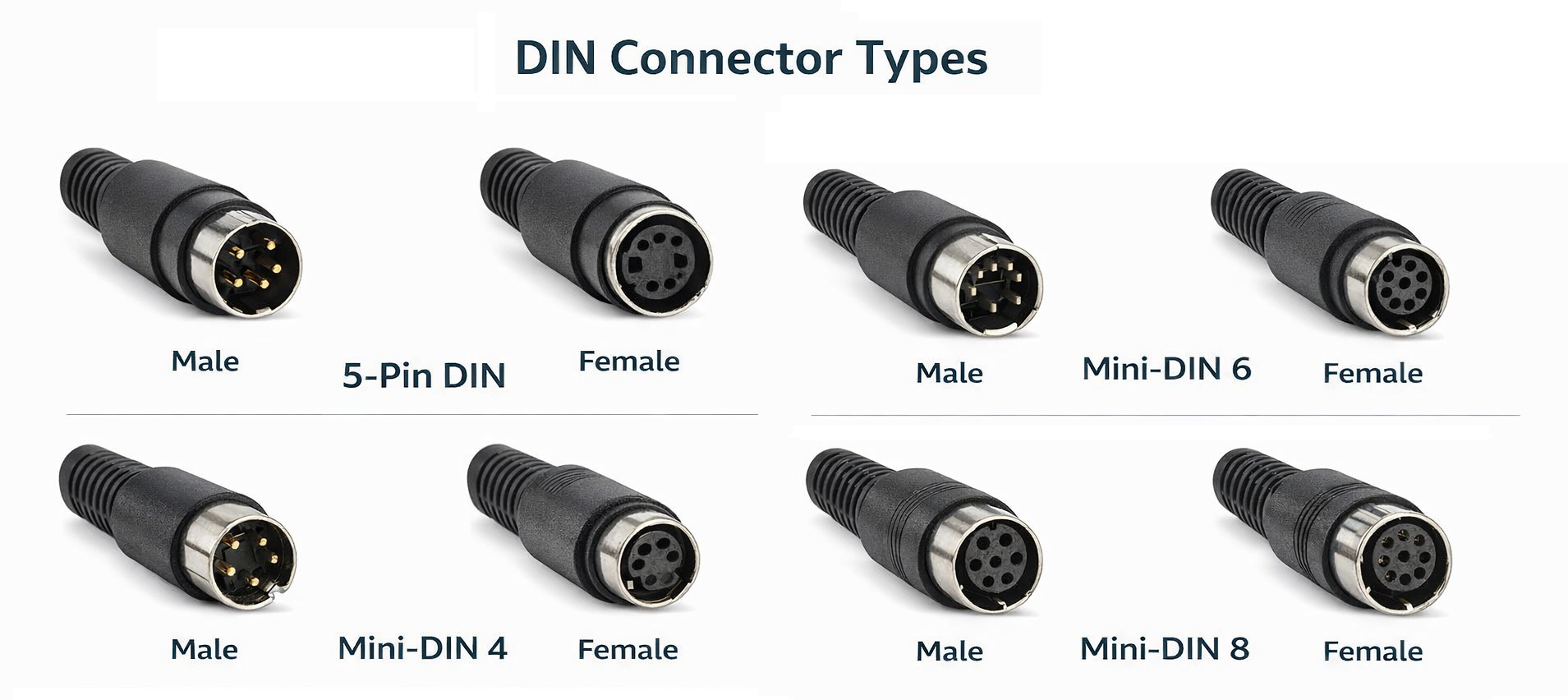

Фигура 6. Типове DIN съединители

DIN съединителите са кръгли съединители с множество щифтове, подредени по стандартизиран модел.Те обикновено се използват в специализирано електронно оборудване и наследени системи.Тези конектори поддържат множество сигнални или захранващи връзки в рамките на един интерфейс.DIN конекторите са известни със своя сигурен заключващ механизъм и прецизно подравняване на щифтовете.Те често се използват в аудио оборудване, индустриални системи и комуникационни устройства.Техният дизайн осигурява стабилни и организирани връзки.Фигурата илюстрира различни конфигурации на щифтове, използвани в различни видове DIN конектори.

USB конектори

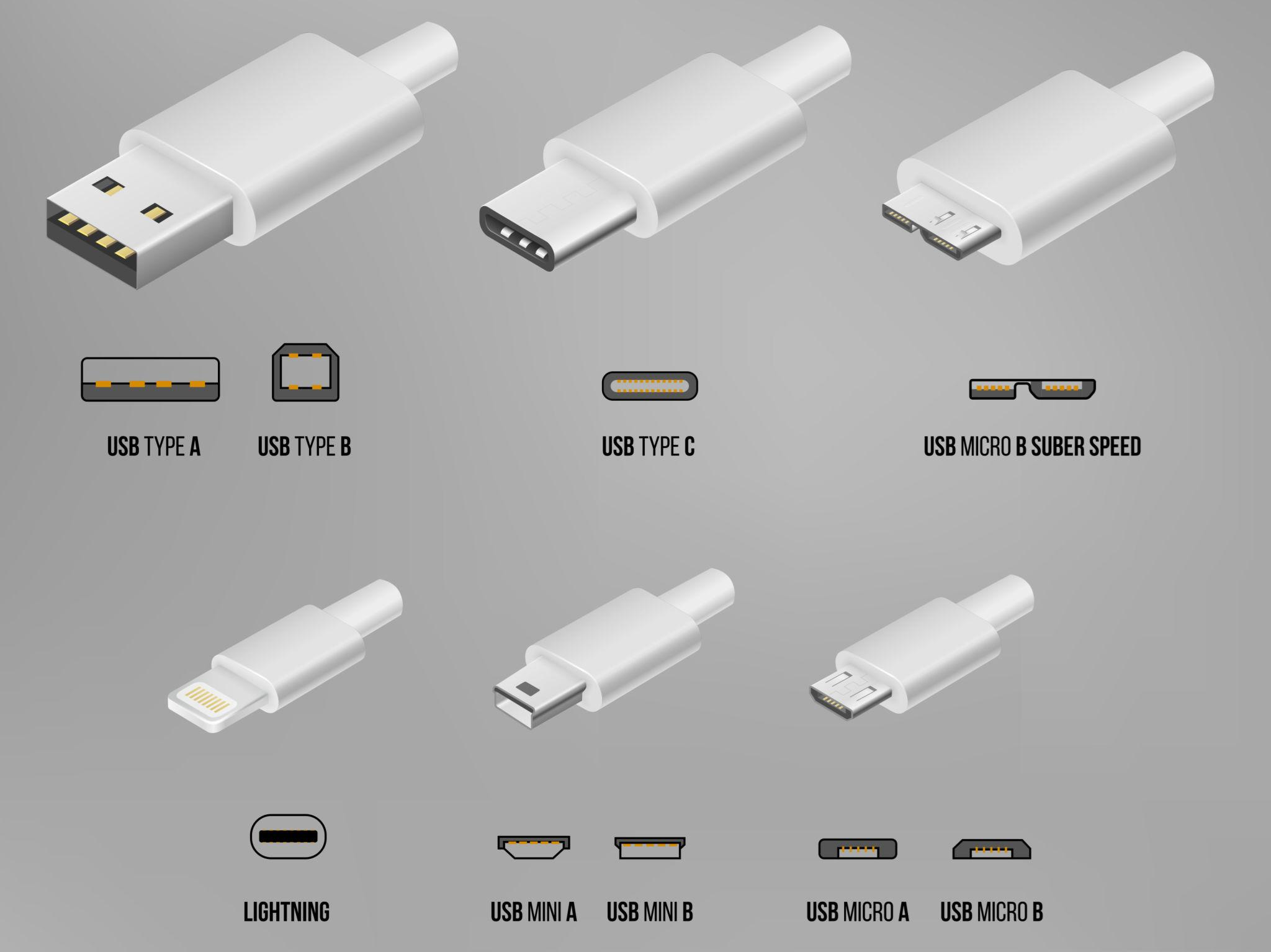

Фигура 7. Типове USB съединители

USB конекторите са стандартизирани интерфейси, използвани както за захранване, така и за пренос на данни в съвременната електроника.Те се използват широко в смартфони, лаптопи и други преносими устройства.Тези конектори са проектирани за лесна употреба и универсална съвместимост.USB конекторите поддържат ефективен пренос на енергия в широк набор от устройства.Конструкцията им позволява често включване и изключване без повреда.Те са се превърнали в най-често срещания тип DC конектор в електрониката.Както е показано на фигурата, в зависимост от устройството и приложението се използват различни USB формати.

Разлики между AC Input и DC Output щепсели

Аспект	AC входни щепсели	DC изход Съединители
Основна функция	Начертайте електричество захранване от стенни контакти	Доставете преобразувана мощност в електронни устройства
Тип електрически	Редуващи се токов (AC) вход	Прав ток (DC) изход
Местоположение в система	Входна точка на захранващия адаптер	Изходна точка на захранващия адаптер
Състояние на мощността	Нерегламентиран входяща електроенергия	Регулирани и стабилизиран изход
Стандартна основа	Определено от регионални електрически стандарти	Определено от изисквания за дизайн на устройството
Оперативен Околна среда	Домакински или индустриални стенни контакти	Електронен входни портове на устройството
Съвместимост Обхват	Ограничено до специфични за страната търговски обекти	Съвпада с специфични интерфейси на устройството
Структурни Дизайн цел	Здраво и безопасно свързване към електрическата мрежа	Точен и стабилна връзка с устройства
Безопасно боравене	Проектиран да управление на входа за високо напрежение	Проектиран да поддържайте безопасен изход за ниско напрежение
Посока на Поток на мощността	От външни източник в адаптер	От адаптер към крайно устройство
Типично Приложение	Захранване адаптери от инфраструктура	Доставяне на енергия към електрониката
Връзка Интерфейс	Поставен щепсел в гнездото	Конектор поставен в порта на устройството
Гъвкавост	Ограничен от регионален щепсел формат	Адаптивна напречно различни видове устройства
Физически Интеграция	Вградени или подвижни щепселни глави	Прикрепен към изходен кабел или адаптерен накрайник
Системна роля	Част от властта входна инфраструктура	Част от захранване на ниво устройство

Приложения на различни конектори за захранващ адаптер

1. Потребителска електроника

Конекторите за захранване се използват широко в устройства като смартфони, лаптопи и таблети.Осигуряват стабилно зареждане и ефективно захранване за ежедневна употреба.Тези конектори поддържат съвременния начин на живот, който разчита до голяма степен на преносима електроника.Тяхната надеждност пряко влияе върху производителността и опита на устройството.

2. Мрежово оборудване

Рутерите, модемите и комутаторите разчитат на DC конектори за непрекъсната работа.Стабилните захранващи връзки са важни за поддържане на непрекъсната връзка с интернет.Тези конектори поддържат дълги работни часове без повреда.Тяхната издръжливост е важна както за домашните, така и за офисните мрежи.

3. Промишлено оборудване

Индустриалните машини използват специализирани съединители за последователно и безопасно захранване.Тези съединители са проектирани да се справят с взискателни среди и продължителна употреба.Осигуряват надеждна работа на системите за автоматизация и контролните блокове.Тяхната производителност е страхотна в производствените и производствените процеси.

4. Аудио и видео системи

Конекторите се използват в усилватели, високоговорители и медийни устройства за осигуряване на стабилна мощност.Те помагат да се поддържа постоянна производителност в системите за забавление.Надеждните връзки предотвратяват прекъсвания по време на аудио или видео възпроизвеждане.Тези конектори се използват както за домашни, така и за професионални настройки.

5. Медицински изделия

Медицинското оборудване зависи от сигурни захранващи конектори за безопасна работа.Тези конектори осигуряват непрекъсната функционалност на здравните устройства.Изисква се надеждност, за да се избегнат системни повреди по време на употреба.Те играят роля в поддържането на безопасността на пациента и точността на устройството.

6. Автомобилни и преносими системи

Захранващите конектори се използват в автомобилната електроника и преносимите захранващи системи.Те поддържат устройства като GPS устройства, видеорегистратори и преносими зарядни устройства.Тези конектори трябва да издържат на движение и различни условия.Техният дизайн осигурява постоянно захранване в мобилни среди.

Заключение

Щепселите на захранващия адаптер осигуряват надежден трансфер на енергия чрез свързване на устройства към източници на захранване и доставяне на правилния тип електричество.Входните конектори за променлив ток се различават според региона и дизайна, докато изходните конектори за постоянен ток осигуряват стабилно захранване, подходящо за конкретни устройства.Характеристики като съвместимост на напрежението, заземяване и взаимозаменяеми дизайни подобряват безопасността и използваемостта.Разбирането на тези компоненти помага да се осигури правилен избор, съвместимост и ефективна работа в различни приложения.
