Сегмент на код (CS) Регистрация в сегментация на паметта на процесора: Пълно ръководство

CPU изпълнява програми чрез достъп до инструкции, съхранявани в паметта, а ключова част от този процес е регистърът на кодовия сегмент (CS).Регистърът на CS е необходим в процесорите, които използват сегментиран модел на паметта, особено в по -стари системи като архитектурата X86.Тази статия обяснява как CS регистърът работи с указателя на инструкциите (IP) за управление на паметта и защо разбирането на сегментирането на паметта все още е важно днес.

Каталог

Какъв е регистърът на кодовия сегмент (CS)?

Кодовият сегмент (CS) е специализиран регистър в процесора, който държи началния адрес (или базовия адрес) на кодовия сегмент в паметта.Кодовият сегмент е специална област на паметта, която съдържа изпълним код на програма.Следователно регистърът на CS сочи местоположението в паметта, където се съхраняват инструкциите за програма, което позволява на процесора да извлече и изпълни тези инструкции.Ролята на регистъра на CS става по -ясна, когато разгледаме връзката му с друг важен регистър: указателят на инструкциите (IP).Докато регистърът на CS държи началния адрес на кодовия сегмент, IP регистърът следи адреса на компенсиране на следващата инструкция, която ще бъде изпълнена в този сегмент.Заедно CS и IP регистрите формират логически адрес, който позволява на процесора да определи точното местоположение на следващата инструкция в паметта.Например:

CS = Базов адрес на кодовия сегмент

IP = Адрес на компенсиране на следващата инструкция

Когато се комбинира, процесорът изчислява физическия адрес като CS: IP За да намерите и изпълните следващата инструкция.

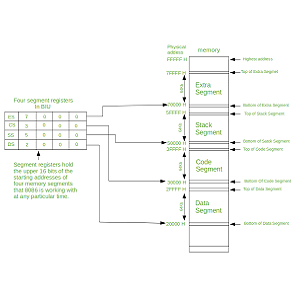

Моделът на сегментираната памет

За да се разбере защо съществува регистърът на CS, е необходимо да се разбере сегментираният модел на паметта, който обикновено се използва в по -стари архитектури като X86 процесори.В този модел паметта е разделена на сегменти, като всяка от тях обслужва различна цел:

• Кодов сегмент (CS): Съхранява изпълним код.

• Сегмент на данни (DS): съхранява променливи и данни, използвани от програмата.

• Стек сегмент (SS): Управлява функция обаждания, локални променливи и контролен поток.

• Допълнителен сегмент (ES): Използва се за допълнително съхранение на данни.

Сегментираният модел на паметта е проектиран да осигури структуриран подход за управление на паметта, което улеснява разделянето на паметта на различни региони за код, данни и стека.Този подход позволи на процесорите да управляват паметта по -ефективно и осигуряват по -добра защита на паметта, като запазват различни видове данни в отделни сегменти.В ранните изчислителни системи процесорът може да получи достъп до ограничено количество памет наведнъж.Сегментираният модел на паметта позволи на програмистите да работят с по -големи количества памет, като я разделят на по -малки, по -управляеми секции.Този дизайн също помогна за намаляване на размера на адресите, тъй като регистрите на сегмента могат да държат основните адреси, докато компенсацията (като IP) ще бъде добавена по -малки стойности към основата.Докато съвременните процесори често използват модел с плоска памет, където цялата памет се третира като едно непрекъснато пространство, принципите на сегментацията и до днес влияят на дизайна на процесора.Всъщност някои съвременни системи продължават да използват сегментиране за специфични цели като защита и виртуализация на паметта.

Връзката между CS и IP регистрите

В централния блок за обработка на компютъра (CPU) връзката между регистъра на CS (кодов сегмент) и регистъра на IP (указател на инструкциите) е важна за процеса на инструкции за извличане и изпълнение.Заедно тези два регистри определят местоположението на следващата инструкция в паметта и гарантират, че процесорът знае точно какво да изпълни на всяка стъпка от потока на програмата.

Регистърът на CS държи началния адрес на конкретен сегмент в паметта, където пребивава изпълнителният код.Това въз основа на сегмента адресиране е необходимо в сегментирани архитектури на паметта, което позволява на процесора да разделя паметта на логически раздели за различни видове данни, като код, стек и сегменти от данни.От друга страна, IP регистърът действа като показалец, който следи следващата инструкция за изпълнение в текущия кодов сегмент.IP регистърът съдържа стойност на компенсиране, което показва колко далеч от началната точка на кодовия сегмент се намира следващата инструкция.

На практика тази връзка работи по следния начин: процесорът първо чете адреса, съхраняван в регистъра на CS, за да идентифицира началната точка на кодовия сегмент в паметта.След това използва стойността, съхранявана в IP регистъра, за да изчисли точното местоположение на следващата инструкция, като добави IP компенсирането към базовия адрес, предоставен от регистъра на CS.Комбинацията от тези две стойности, базов адрес от регистъра на CS и компенсирането от IP регистъра, дава адрес на физическата памет, където се съхранява следващата инструкция.

След като се изчисли физическият адрес, процесорът извлича инструкцията от паметта, декодира я и я изпълнява.След изпълнението IP регистърът се актуализира, за да посочи следващата инструкция последователно и процесът се повтаря.Този непрекъснат цикъл на инструкции за извличане, декодиране и изпълнение е основният механизъм, чрез който процесорът провежда програми.CS и IP регистрите работят заедно, за да гарантират, че процесорът знае точно къде да търси в паметта, за да намери следващата инструкция за изпълнение.Тази връзка е добра за поддържане на правилния поток на изпълнение на програми, особено в системи със сегментирани архитектури на паметта.

Защо регистърът на CS има значение в програмирането?

Регистърът на CS е чудесен в програмирането на ниско ниво и разработването на системи, особено в среди, които разчитат на сегментирани модели на паметта.Той определя границите на кодовия сегмент, където се съхраняват изпълними инструкции и помага да се гарантира, че програмите работят в тяхното определено пространство за памет.Необходимо е правилно управление на тези граници на сегмента, за да се избегнат грешки и да се поддържа стабилността на системата.Един често срещан проблем при лошото управление на сегмента е нарушенията на достъпа.Те възникват, когато една програма се опита да се памет на паметта извън определения кодов сегмент, което води до сривове или неочаквано поведение.Например, ако програмата надвишава размера на кодовия сегмент, тя може да презапише съседна памет, което води до повредени данни или нередовна производителност.

Друг риск е непредсказуемото поведение на програмата поради неправилно използване на регистъра на CS.Когато процесорът изпълнява инструкции от нежелани области на паметта, системата може да се държи непредсказуемо или да се срине изцяло.Това беше чест проблем в по -старите системи, които използваха сегментирана памет, като ранни X86 архитектури, където програмистите трябваше внимателно да управляват регистри като CS, DS (сегмент от данни) и SS (сегмент на стека).Въпреки че съвременните системи често използват модели с плоска памет, разбирането на регистъра на CS остава важно за вас, работещи в вградени системи, дизайн на операционната система или други полета, които изискват директен контрол на паметта.В тези области ефективното управление на границите на паметта гарантира надеждността на системата, предотвратява корупцията на данните и избягва трудно диагностициращите грешки.За програмистите на ниско ниво овладяването на CS регистъра е ключова част от изграждането на стабилен, ефективен софтуер.
