Пълно ръководство за TRIACS: принцип на работа, видове (BT136 & BT139), приложения и сравнения

Това ръководство е свързано с Triacs, които са специални електронни части, използвани за контрол на променливотоковата мощност като електричеството, което идва от гнездото на стената ви.За разлика от други превключватели, които оставят само електричеството да тече в една посока, Triac може да го остави да тече и в двете посоки, което го прави идеален за контролиране на неща, които работят на променлив ток.В тази статия ще научите какво е Triac, как работи и какво го прави различен от другите подобни части като SCRS и DIAC.Той също така обяснява два общи типа Triac, BT136 и BT139 и показва къде и как се използват в различни устройства.Независимо дали изграждате малък проект или проектирате нещо за работа, това ръководство ви помага да разберете Triacs по прост начин.

Каталог

Какво е триак?

A Триак (Триод за променлив ток) е полупроводниково устройство, използвано за контрол на мощността в променливи (променлив ток) вериги.За разлика от MOSFET или IGBT, които се използват предимно в постояннотокови системи и позволяват текущ поток само в една посока, Triac може да се провежда и в двете посоки, което го прави идеален за променливи приложения.Той има три терминала: основен терминал 1 (MT1), основен терминал 2 (MT2) и порта.Портата позволява на устройството да се задейства или с положително или отрицателно напрежение, което позволява гъвкаво превключване, независимо от променливотоковата полярност.Вътрешно, TRIAC функционира като два тиристори (SCRs), свързани в противоположни посоки, намалявайки необходимостта от допълнителни компоненти в двупосочните системи за контрол.

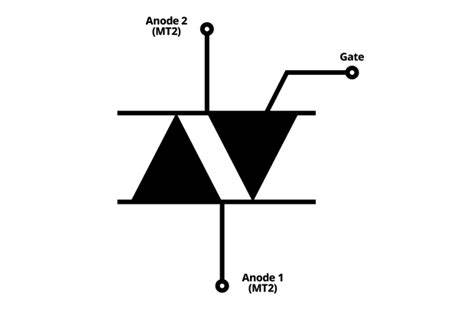

Фигура 2. Символ на Triac

Символът на триака, визуално представлява неговия двупосочен характер.Той разполага с две противоположни стрелки в символа, което показва, че токът може да тече в двете посоки между MT1 и MT2.Вертикална линия се свързва към терминала на портата, илюстрирайки функцията му за управление.Този компактен и ефективен дизайн позволява на TRIAC да се използва широко в приложения за контрол на променлив ток като светлинни димери, контролери на скоростта на двигателя, отоплителни системи и други вериги за превключване на променлив ток или променлив ток.

Какво е BT136 Triac?

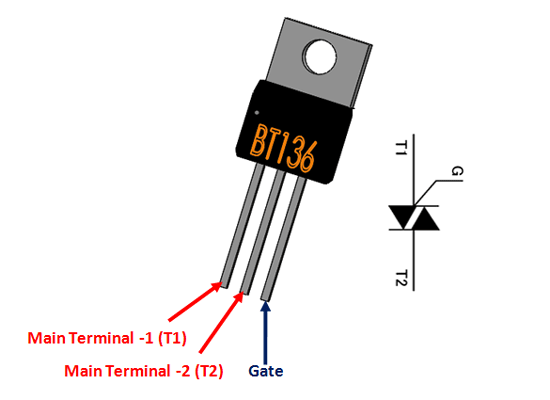

Фигура 3. BT136 Triac

BT136 е популярен TRIAC модел, използван както в домакинските, така и в индустриалните задачи за превключване на променлив ток.Той разполага с чувствителна порта, което означава, че може да се задейства с много малък ток.Това го прави идеален за използване с устройства с ниска мощност като микроконтролери и логически ICS.BT136 е изграден с помощта на Planar Passivation Technology, която подобрява дългосрочната му надеждност и я прави по-устойчив на шипове на напрежение.Той може да работи във всичките четири квадранта на проводимост, така че се представя добре, дори ако полярността на сигнала на портата варира.Този Triac поддържа високо блокиращо напрежение, подходящо за 230V променливи системи.Той също има нисък ток на задържане, който го помага да се включи дори при условия на ниско натоварване.Тези характеристики правят BT136 солиден избор за приложения като контрол на скоростта на вентилатора, затъмняване на осветлението и регулиране на температурата в отоплителните системи.

Характеристики на BT136

• Изискването с нисък ток на вратата позволява директно управление от микроконтролери или логически чипове.

• Високо блокиращото напрежение предпазва от напрежение на напрежение в променливи линии.

• Ниският ток на задържане гарантира стабилна проводимост по време на ниско натоварване.

• Задействането на четири квадратни осигурява гъвкавост в дизайна на веригата на задвижването на портата.

• Планарният пасивиран дизайн подобрява стабилността и електрическата грапавост във времето.

Приложения на BT136

• Леки димери, които регулират яркостта на лампата, като контролират проводниците на променлив ток.

• Регулатори на скоростта на вентилатора в уреди като таванни вентилатори и климатици.

• Контролери за отопление на елементи в устройства като електрически фурни и бойлери.

• Smart Home Systems, които свързват микроконтролери с променливотокови натоварвания с високо напрежение.

Какво е BT139 Triac?

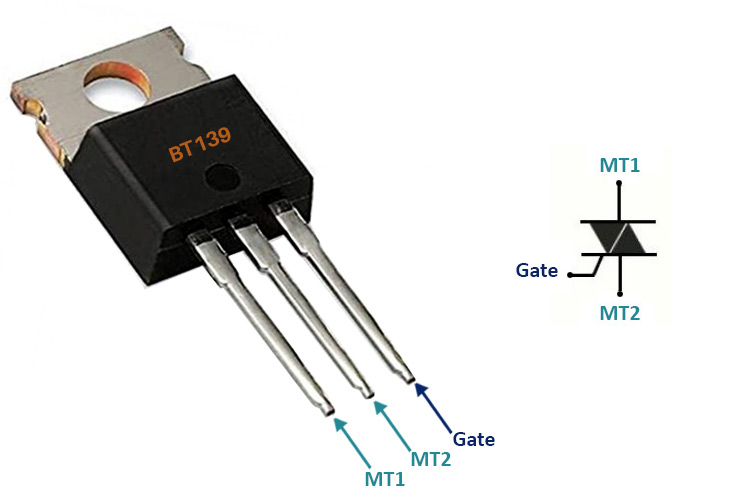

Фигура 4. BT139 Triac

BT139 е по -здрав триак, предназначен за приложения с по -висок ток.Той може да се справи до 9a, което го прави подходящ за по -тежки променливи товари като промишлени двигатели, търговски системи за осветление и отоплителни единици.Подобно на BT136, той поддържа двупосочна проводимост и може да се задейства във всичките четири квадранта.Той има здрав дизайн и може да издържи на преходните напрежения, които обикновено се намират в индустриални среди.Това го прави надежден избор за взискателни условия.

Характеристики на BT139

• Капацитет с висок ток (до 9а) за контрол на големи или индуктивни натоварвания

• Четири квадратното задействане позволява гъвкав дизайн на веригата.

• Високо блокиращото напрежение обработва стандартните променливи мрежи и преходни условия.

• Чувствителна порта, съвместима със сигнали за управление с ниска мощност.

• Планарната пасивация гарантира дългосрочна издръжливост и толерантност на напрежението.

Приложения на BT139

• Индустриален вентилатор или контрол на скоростта на помпата, където стартиращ ток е висок.

• Фазово контролирано затъмняване за търговски осветителни системи.

• Прецизно управление на отоплението в HVAC системи и индустриални фурни.

• Smart Energy Systems и програмируеми таймери в мащабна автоматизация.

• Жилищни устройства от висок клас като перални и климатици.

Как работи триак?

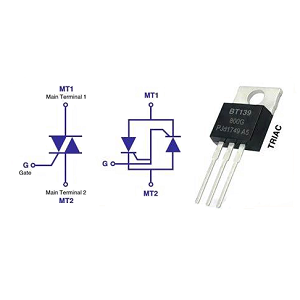

Фигура 5. Работна диаграма на Triac

Triacs (триод за променлив ток) са полупроводникови устройства, предназначени да контролират мощността в променливи вериги.Устройството е важно два SCR (силициеви контролирани токоизправители), свързани с обратен паралел със споделен терминал на портата, което му позволява да се провежда и в двете посоки, когато се задейства.На фигура 5 виждаме символа на триак заедно с неговата еквивалентна верига, изобразяваща два тиристори отзад назад, контролирани от обща порта.Терминалите са обозначени като анод 1 (или основен терминал 1 - MT1), анод 2 (или MT2) и портата.Терминалът на портата се използва за иницииране на проводимост през триака, което го прави идеален за приложения за превключване на променлив ток.

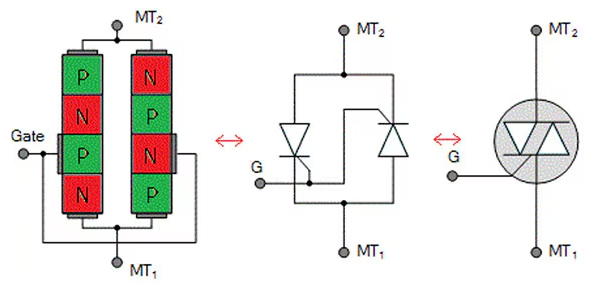

Фигура 6. Физическа конструкция на триака (вляво), две транзисторна аналогия (средна), триак символ (вдясно)

Вътрешната структура на триак, както е показано на фигура 6, включва сложна подредба на променливи P и N слоеве, образуващи пет полупроводникови области.Те позволяват на Triac да се провежда във всяка посока, в зависимост от задействащия сигнал.Централното изображение на фигура 6 представлява опростения модел на веригата, а най -дясното изображение е нейното символично представяне, използвано в диаграмите на веригата.Сигналът на портата контролира процеса на фиксиране на вътрешните транзистори, което позволява токов поток между MT1 и MT2.Този двупосочен характер на TRIAC ги прави полезни в димерните превключватели, контрола на скоростта на двигателя и регулирането на отоплението, където посоката на тока на променлив ток непрекъснато се редува.

Поведение на токовото напрежение на триака

Напрежението-ток (V-I), характерна за триак, е разделена на четири квадранта въз основа на полярността на основния терминал MT2 по отношение на MT1 и полярността на сигнала на портата.Това разделение е важно за разбирането как Triac се държи при различни задействащи условия и е необходимо при проектиране на вериги, които изискват контролирано превключване.

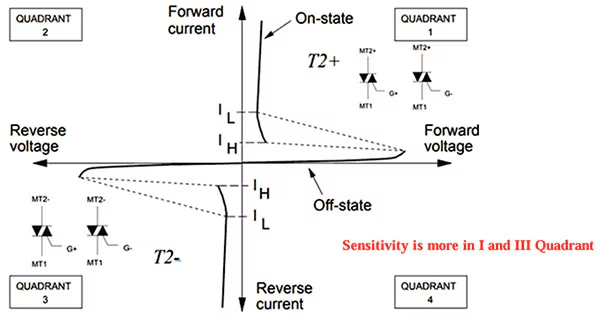

Фигура 7. Напрежение спрямо текущи характеристики на триак

Вижте характеристичната крива на V-I в диаграмата по-горе, където:

• Хоризонталната ос представлява напрежението през MT1 и MT2.

• Вертикалната ос представлява тока през триака.

• Положителните и отрицателните половини на всяка ос показват способността на Triac да се провежда в двете посоки, което го прави подходящ за променливи приложения.

Квадрант I: MT2 положителен, положителен порта (T2+)

Този режим на работа се счита за най -чувствителния и ефективен за задействане на триак.В квадрант I както основният терминал 2 (MT2), така и портата са положителни по отношение на основния терминал 1 (MT1).При тези условия Triac е лесен за активиране.Поради високата чувствителност в този квадрант е необходим само малък ток на портата, за да се инициира проводимост.Това прави квадранта, че съм много желателен за контролни приложения, особено при променливотоковия контрол на мощността, където минимизирането на изискванията за задвижване на вратата може да намали сложността и разходите.

Triac бързо влиза в състояние "on" или провеждащо състояние в този режим, което позволява токът да тече между MT2 и MT1.Като такъв, този квадрант е широко използван в практически променливи схеми и вериги за контрол на фазата, като светлинни димери, контролери на скоростта на двигателя и регулатори на нагревателя.В графичните представи на характеристиките на задействане на TRIAC се появява квадрант I в горната десница на кривата, където полярните на напрежението и тока на портата са положителни.

Квадрант II: MT2 положителен, отрицателен порта

В този работен квадрант основният терминал 2 (MT2) се държи при положително напрежение по отношение на основния терминал 1 (MT1), докато терминалът на портата е отрицателен по отношение на MT1.Тази конфигурация все още позволява на устройството като SCR или TRIAC да се задейства, но е значително по -малко чувствително в сравнение с работата в квадрант.

Намалената чувствителност се дължи на факта, че токът на портата тече в посоката, противоположна на този на тока на MT2.Тази противоположна полярност между портата и MT2 води до по -малко ефективно инжектиране на носители в структурата на устройството, което от своя страна изисква по -висок ток на вратата, за да се постигне задействане.Следователно са необходими повече усилия (по отношение на задвижването на портата), за да включите устройството в този режим.

Този режим на работа е илюстриран в горния ляв квадрант на V-I характеристичната крива.Въпреки намалената чувствителност, задействането в квадрант II все още е жизнеспособна и обикновено се използва в практически приложения, особено при превключване на променлив ток, където се срещат и двата полярности.

Квадрант III: MT2 отрицателен, отрицателен порта (T2−)

В този работен регион както основният терминал 2 (MT2), така и портата са с отрицателен потенциал спрямо основния терминал 1 (MT1).Този режим е функционално подобен на квадрант I, където и двата терминала са положителни, но той работи в обратната полярност.Въпреки че чувствителността в квадрант III е малко по -ниска, отколкото в квадрант I, тя все още се счита за чувствителен режим на работа.Портата изисква само скромен ток, за да задейства проводимостта, което прави този квадрант жизнеспособна опция за приложения, при които се използват сигнали за управление на ниска мощност.

Работата на квадрант III е полезна в системи, които обработват отрицателни входни сигнали, като тези, открити в редуващи се контролни вериги на ток (AC) или специфични видове двупосочно превключване, където полярността на сигналите варира динамично.Този режим е представен графично в долния ляв квадрант на четири-квадрантното задействаща характеристична диаграма, съответстваща на отрицателно-отрицателната комбинация на напреженията на портата и MT2.

Въпреки леко намалената си чувствителност в сравнение с квадрант I, Квадрант III все още предлага надеждно и отзивчиво задействащо поведение, което го прави практически избор в много двупосочни или симетрични приложения за превключване, където се изисква задействане от двете полярности.

Квадрант IV: MT2 отрицателен, портална положителна

Този квадрант представлява един от по -малко чувствителните оперативни режими на тиристора, подобно на квадрант II.В тази конфигурация основният терминал 2 (MT2) е отрицателен по отношение на основния терминал 1 (MT1), докато портата получава положителен ток.Поради това разположение на полярността, задействането на устройството изисква по -висок ток на вратата в сравнение с по -чувствителните режими, открити в квадранти I и III.

На кривата на V-I характеристиката квадрант IV е разположен в долната дясна част, където приложеното напрежение е отрицателно и токът на портата е насочен положително.Проводимостта в този режим е сравнително неефективна, което го прави най -малко благоприятен по отношение на чувствителността на портата и използването на енергия.Мнозина избягват да използват този квадрант за задействане, когато се изисква висока ефективност или ниско задвижване на вратата.Въпреки това, разбирането на поведението му все още е важно за пълно характеризиране на границите на изпълнението на тиристора и осигуряване на безопасна работа при всички възможни условия.

Тиристор (SCR) срещу Triac

Функция	SCR (контролиран от силиций Токоизправител)	Триак (триод за Променлив ток)
Семейство	Тиристор	Тиристор
Посока на проводимост	Еднопосочно (само за една посока)	Двупосочен (и двете посоки)
Задействане на портата	Изисква положителен пулс на портата	Може да се задейства от положителна или отрицателна порта импулс
Задействащ компонент	Често се задейства с помощта на UJT	Често се задейства с помощта на диаг
Задържане на текущо поведение	Остава нататък, докато текущите паднат под нивото на задържане	Същото, но и в двете посоки
Фокус на приложението	Най-доброто за постоянен ток или еднопосочен променлив ток	Идеален за контрол на променлив ток (и двете посоки)
Боравене с мощност	Високо напрежение и висока способност на тока	Умерено напрежение и обработка на тока
Термично управление	Изисква радиаторна мивка	Обикновено се нуждае само от един радиатор
Оперативни режими	Работи в един режим	Поддържа четири режима на работа
V-I характеристики	Оперира в един квадрант	Оперира в два квадранта
Надеждност	По -надежден	По -малко надежден от SCR

Diac vs Triac

Функция	Диак	Триак
Структура	Двукратно устройство	Трикратно устройство (MT1, MT2, Gate)
Метод за задействане	Включва, когато напрежението надвишава определен праг (не външен спусък)	Може да се задейства чрез нанасяне на импулс на портата
Терминал на портата	Няма терминал на портата	Има терминал на портата за задействане
Контрол	Контролирано напрежение;Неконтролирано превключване	Контролирана от врата;позволява прецизно превключване
Чувствителност към полярност	Двупосочна проводимост	Двупосочна проводимост
Обща употреба	Използва се за задействане на триаци в контролни вериги	Използва се за превключване и управление в променливи вериги
Пример за приложение	Част от светлинни димери, меки стартове на двигателя (като спусък за триак)	Фазово управление, контрол на скоростта на двигателя, димери, превключване на променлив ток
Функция при сдвояване	Помага да се гарантира гладко и постоянно задействане на триака	Основен компонент за превключване/контрол, задействан от DIAC в Някои вериги

Предимства и недостатъци на Triacs

Предимства на Triacs

1. Проводимост на двупосочен ток

Едно от предимствата на Triac (триод за променлив ток) е способността му да провежда ток в двете посоки.За разлика от стандартните SCRs (силициеви контролирани токоизправители), които позволяват само ток на потока в една посока, TRIAC могат да контролират променливотоковото захранване, без да се нуждаят от допълнителни компоненти за обработка на потока на обратния ток.Тази двупосочна способност ги прави полезни при приложения за превключване на променлив ток.

2. Задействаща порта с положителни или отрицателни сигнали

TRIAC могат да бъдат задействани в проводимост чрез прилагане на положително или отрицателно напрежение към терминала на портата.Тази гъвкавост позволява по -голяма лекота в дизайна на веригата, тъй като механизмът за задействане не е ограничен до една полярност.Това е полезно при проектиране на вериги за работа с двете половини на формата на вълна на променлив ток.

3. Опростява дизайна на веригата в сравнение с Dual SCR

Тъй като един TRIAC може да контролира потока на тока и в двете посоки, той често може да замени два SCR, подредени в антипаралелно.Това намалява общия брой на компонентите, който опростява оформлението на веригата, намалява изискванията за пространство и намалява потенциалните точки на отказ в системата.

4. Изисква само един радиатор и един предпазител

Използването на Triac вместо двойка SCR опростява термичното управление и защита.Тъй като има само един компонент за разрушаване на мощността, е достатъчен един радиатор.По същия начин, един предпазител може да се използва за защита, опростяване на дизайна и потенциално намаляване на разходите.

5. Компактни и рентабилни за приложения с ниска до средна мощност

Triacs се използват широко в домакински и леки индустриални устройства като димерни превключватели, контроли на скоростта на двигателя и регулатори на нагревателя.Те са компактни, евтини и лесни за интегриране в вериги, което ги прави идеални за приложения, при които обработката с висока мощност не е основна грижа.

Недостатъци на триака

1. Намалена надеждност в среда с висока мощност или високо ниво

TRIAC обикновено са по-малко здрави от SCR, когато се използват във висока мощност или електрически шумни среди.Те са по -податливи на фалшиво задействане поради електрически шум, което ограничава използването им в тежки промишлени приложения, където такива условия са често срещани.

2. Чувствителен към DV/DT (скорост на промяна на напрежението)

TRIAC са по -чувствителни към бързи промени в напрежението, известни като DV/DT.Внезапният скок в напрежението може неволно да задейства устройството в проводимост, дори и без сигнал на вратата.За да се противодейства на това, често се изискват допълнителни схеми, които могат да усложнят дизайна.

3. По -ниски рейтинги на напрежението и тока в сравнение със SCR

Макар и подходящи за много потребителски и леки индустриални приложения, TRIAC имат по -ниски възможности за обработка на ток и напрежение от SCR.За системите с висока мощност, особено тези, работещи при високи напрежения, SCR обикновено са предпочитаният избор.

4. Чувствителността на квадранта може да доведе до непредвидена проводимост

TRIAC могат да се задействат в различни „квадранти“ в зависимост от полярността на сигнала на портата и основните терминали.Някои квадранти са по -чувствителни от други и ако не се отчита правилно в дизайна, това може да доведе до случайно проводимост или ненадеждна работа.Трябва внимателно да разгледате условията на задвижване на портата, за да осигурите надеждна ефективност.

Приложения на Triacs

TRIAC са електронни компоненти, използвани за контрол на потока на променлив ток (променлив ток) електричество.Те се намират в много устройства, които трябва да превключват или регулират захранването.Ето някои общи приложения:

Леки димери

Triacs играят централна роля в светлинните димерни вериги, като позволяват фазово управление на променливотоковото напрежение.Чрез контролиране на точката по време на всеки променлив цикъл, при който TRIAC превключва, той ефективно ограничава колко напрежение достига до лампата.Тази техника, наречена контрол на фазовия ъгъл, намалява средната доставена мощност, затъмнява светлината, без да причинява трептене.Triacs са компактни и ефективни, което ги прави идеални за монтиране в стенни превключватели и осветителни тела.Освен това, базираните на Triac димери работят добре с резистивни натоварвания като крушки с нажежаема жичка.Въпреки това, съвременните Triac Dimmers са проектирани и да се справят с по -новите технологии за осветление, включително някои димируеми светодиоди и CFL.

Контролери за скорост на вентилатора

В домакинските уреди като вентилатори на тавана, вентилатори на отработените газове и някои вентилационни системи, TRIAC обикновено се използват за регулиране на скоростта на двигателя.Чрез регулиране на ъгъла на проводимост на цикъла на променлив ток, TRIAC контролират количеството на напрежението, достигащо до двигателя на вентилатора, което от своя страна променя скоростта му.Това осигурява плавен, непрекъснат контрол, за разлика от нивата на фиксирана скорост.TRIAC базирани на вентилатори са по-ефективни и по-тихи от по-старите механични методи.Те също така позволяват по -компактни дизайни без движещи се части.Това прави Triacs отличен избор за енергийно ефективен контрол на вентилатора с ниско ниво както в жилищни, така и в търговски условия.

Температурни регулатори

TRIAC се използват широко в електрически нагреватели, фурни и термостатично контролирани уреди за управление на температурните нива.Triac действа като превключвател, включвайки и изключвайки бързо отоплителния елемент, за да поддържа постоянна температура.Това бързо превключване често се контролира от термостат или микроконтролер, който следи температурата, използвайки сензори.Тъй като Triacs нямат движещи се части, те са по -надеждни и издръжливи от механичните релета.Те също така позволяват по -прецизен контрол, помагайки за намаляване на консумацията на енергия.В кухненските фурни, нагревателите на помещенията и водните котли, системите за управление на базата на триака помагат да се постигнат постоянна производителност и подобрена енергийна ефективност.

Smart Home Systems

В интелигентните приложения за дома TRIAC позволяват автоматизацията на уреди с високо напрежение, използвайки сигнали за управление с ниско напрежение.Например, Smart Light Switch или Thermostat може да използва TRIAC, за да включи или изключва 230V AC уред въз основа на команди или сензори за околната среда.Triacs позволяват на микроконтролери и безжични модули да контролират устройства като светлини, вентилатори и нагреватели, без да се нуждаят от големи релета или физически превключватели.Това води до по -компактни и ефективни умни домашни устройства.Тихата работа, ниската консумация на мощност и надеждността на TRIAC ги правят подходящи за интеграция в интелигентни домашни системи, контролирани от приложения или гласови асистенти.

Индустриална автоматизация

В индустриалната среда TRIAC са важни за контролиране на машини и моторни системи.Те се използват за регулиране на захранването на електрически двигатели, помпи и компресори, като регулират фазовия ъгъл на напрежението на променлив ток.Това помага за управление на скоростта, въртящия момент и общата енергийна ефективност.TRIAC се използват и в твърди релета за превключване на тежки товари без механично износване, което ги прави по-надеждни за непрекъснати индустриални операции.Тези приложения се възползват от възможностите за бързо превключване на TRIACS, нуждите с ниски поддръжка и компактния дизайн.В производствените и преработвателни инсталации TRIAC допринасят за автоматизация, намаляване на разходите и подобрен контрол върху сложните електрически системи.

Популярни триак модели

Два широко използвани TRIAC модела са BT136 и BT139.BT136 е подходящ за приложения с ниска до средна мощност, обработка до 4 ампера и често се използва в домакински устройства като димери, таймери и контролери с ниска мощност.BT139, от друга страна, поддържа по -високи ток натоварва до 16 ампера и е по -подходящ за промишлена или по -тежка вътрешна употреба.И двата модела обикновено са сдвоени с микроконтролери или оптоизолатори, за да позволят прецизно превключване и изолиране от контролната верига.

Заключение

Triacs са малки, но мощни инструменти, които помагат за контрол на променливотоковото електричество в много ежедневни устройства.Те са чудесни за включване и изключване на нещата или промяна колко мощност получава нещо, като затъмняване на светлина или забавяне на вентилатора.Тъй като работят в двете посоки, те спестяват място и намаляват броя на части, необходими във верига.Triacs се намират в домовете и фабриките и често се контролират от малки компютри като микроконтролери.Това ръководство обясни как работят Triacs, от какво са направени, как да ги използват и къде са най -полезни.С тези знания ще сте готови да изберете и използвате правилния Triac за вашите собствени проекти или продукти.
