Изчерпателно ръководство за програмист Pickit3: Pinout, функции и употреби

Pickit 3, забележително устройство от Microchip Technology, служи като активен инструмент за програмиране и отстраняване на грешки в микроконтролери, като ви дава възможност безпроблемно да интегрирате техните идеи във функционални системи.Със своя интуитивен интерфейс, съвместимост с MPLAB IDE и здрава поддръжка за серийно програмиране в веригата (ICSP), Pickit 3 се оказа надежден съюзник за вас.Способността му да оптимизира работните процеси, да намалява предизвикателствата за настройка и да подобрява процесите на отстраняване на грешки го прави основен компонент в инструментариума, който работите в динамичното поле на вградените системи.

Каталог

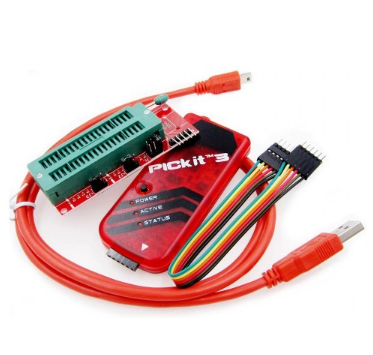

Pickit 3 Преглед на програмиста/Отстраняване на грешки

Pickit 3 програмист/Debugger е сложен инструмент, пригоден от ясно, за взаимодействие с PIC микроконтролери, използващи серийно програмиране в веригата (ICSP).Той хармонично си сътрудничи с интегрираната среда за развитие на MPLAB (IDE) на Windows Operation Systems, използвайки две основни връзки: PGD (програмни данни) и PGC (програмен часовник), придружени от захранването му.При придобиване той се допълва с допълващи аксесоари като USB кабел и инсталационен диск.Освен това, основният диагностичен апарат включва светодиоди и бутон.

LED/бутон	Описание
Светодиод за мощност	Този светодиод светва в зелен цвят, когато пикитът 3 получава мощност.
Активен светодиод	Този светодиод светва в син цвят, когато пикитът 3 може Създайте комуникационна връзка към компютъра.
Светодиод на състоянието	Този светодиод светва в жълт цвят, когато е пикитът 3 зает програмиране на снимката.
	Освен това светва в червен цвят, ако възникне грешка в Процес на програмиране.
Бутон	Този бутон се използва за „Програмист-отиване“, което ви позволява да програмирате снимката без компютър.

Pinout of Pickit 3

ПИН номер	Име на ПИН	Описание
1	MCLR/VPP	Свързан с Master Clear External Reset Pin на PIC до Нулирайте MCU преди програмиране
2	VDD (Target)	Целево напрежение на PIC, 5V или 3.3V
3	Земята	Заземен щифт на системата
4	PGD/ICSPDAT	Програмните данни (PGD) са свързани към сериен в кръга ПИН за програмиране (ICSP)
5	PGC/ICSPCLK	Програмният часовник (PGC) е свързан със сериен в веригата Програмиране (ICSP) часовник
6	Няма връзка	Този щифт е запазен за бъдеща употреба

Характеристики на Pickit 3

Функция	Описание
Програмиране и отстраняване на грешки	Програми и грешки с грешки PIC микроконтролери
PC интерфейс	Прост интерфейс за компютър чрез USB кабел
Съвместимост на драйвера	Съвместим със стандартните драйвери на Windows
Програмист-отиване	Позволява програмиране без компютър
Защита на напрежението и веригата	Оборудван с вградено свръх напрежение и късо съединение Мониторинг
Диагностични светодиоди	Включва бордовите диагностични светодиоди
Поддръжка на микроконтролер и IDE	Поддържа най -новите версии на PIC микроконтролери и Ides

Конфигуриране на Pickit 3

Разопаковане и подготовка на компоненти

Внимателно премахнете компонентите на Pickit 3 от опаковката им, като отбелязвате включването на програмиста/грешката, USB кабела и заглавните щифтове.Придружаващата документация ви насочва към изчерпателни онлайн ресурси, служейки като съкровищница за търсенето на знания и за плавно изживяване на конфигурацията.Създайте подредена, без статична среда, за да предотвратите нежелана вреда на крехката електроника, което позволява фокусирана настройка за сглобяване и тестване.Поддържането на цялото оборудване, като инструменти за запояване, наблизо улеснява безпроблемното прогресиране на сглобяването и настройката на щифтовете.

Инсталация и съвместимост на софтуера

Безпроблемността на настройката силно разчита на проверка на съвместимостта на софтуера в операционните системи като Windows, MacOS и Linux.Започнете с изтегляне и настройка на софтуера MPLAB X IDE, прилепвайки към систематичен процес на инсталиране, включително настройка на драйвера, за да гарантирате, че компютърът потвърждава свързаните устройства.Тази подредена прогресия не само повишава оперативния капацитет, но също така дава представа за интеграцията на системата, отразявайки действителното участие в насърчаването на високотехнологичното развитие.

Установяване на връзки

Уверете се, че USB кабелът е сигурно свързан в двата края, за да се даде възможност за ефективна комуникация между Pickit 3 и компютъра.Успешното разпознаване на устройството означава кулминацията на начинанията на настройка, като свежда до минимум потенциалните отстраняване на проблеми.Този етап фино подчертава щателен характер на следните протоколи за връзка, подобни на дисциплинирания подход, необходим в различни технологични инициативи.

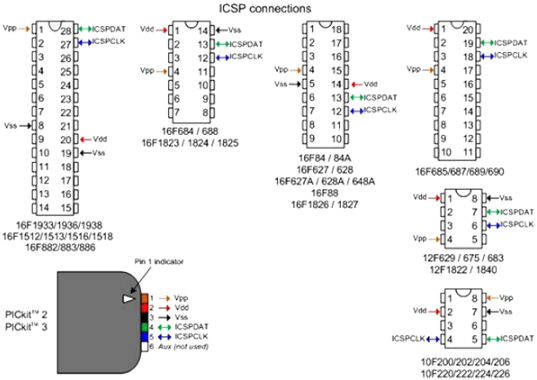

Интеграция на Pickit 3 с PIC микроконтролери

Успешното програмиране на PIC микроконтролери с Pickit 3 включва внимателен фокус върху няколко подробни аспекта.Първоначално идентифицирането на пиновете за серийно програмиране в кръг (ICSP) на микроконтролера на PIC е задължително.Тези щифтове действат като комуникационен интерфейс за Pickit, а правилното им подравняване на връзката улеснява ефективната комуникация и позволява плавно изживяване за отстраняване на грешки.

Освен това, предоставянето на мощност както на микроконтролера PIC, така и на Pickit изисква разглеждане.Задаването на правилното напрежение съгласно спецификациите се използва, за да се избегне риск, свързан с неправилни нива на напрежение.Пълното разбиране на нуждите на мощността и ограниченията на специфичния микроконтролер е от съществено значение за постигането на подходящите настройки на напрежението.

На практика овладяването на тези подготвителни етапи обхваща процес, узрял с ученето чрез личен опит, често включващ опит и грешки.Изчерпателното разбиране на основите на дизайна на веригата и фините специфики на хардуерните компоненти помагат в тази крива на обучение.Размишлявайки върху минали начинания, тези, които измислят систематичен контролен списък, съобразен с уникалната настройка, намират, че намалява грешките и повишава общата ефективност на работния процес.

Основи на програмирането

Широката съвместимост на Pickit 3 обхваща различни семейства на микроконтролери на микрочип, като PIC10, PIC12 и PIC16, наред с други.Тази адаптивност ви позволява да изследвате спектър от функционалности, подходящи за сложни проекти, които изискват творческо докосване.За да се използва изцяло функциите, предлагани от новоиздадени микроконтролери, е полезно да поддържате актуализиран фърмуерът.Свързването на Pickit 3 с компютър се извършва безпроблемно с помощта на MPLAB X IDE, инструмент, който улеснява актуализациите на фърмуера.Прилепването към инструкциите под „Pickit 3 фърмуер товарач“ гарантира, че устройството остава в синхрон с развиващия се масив от разработени микроконтролери.

За безпроблемен опит за развитие е забележително създаването на MPLAB X IDE с прецизност.Този процес включва избор на правилните настройки на средата, съобразени със специфичната архитектура на микроконтролера.Точните конфигурации на проекта се установяват чрез точно регулиране на параметрите, включително честотата на часовника и разпределението на паметта.Конфигурацията на настройките на пътя за библиотеки и заглавни файлове подобрява интеграцията на инструментариум, улесняваща ефективната компилация на кода.Сложността на тези процеси на настройка може значително да повлияе на ефективността на отстраняването на грешки и оптимизацията през целия жизнен цикъл на проекта.

Разширени подходи в програмирането

Техники за подобрено отстраняване на грешки

При докосване до потенциала на Pickit 3 за отстраняване на грешки, няколко точни техники могат да дадат обогатени резултати.Стратегически поставените точки на прекъсване ви предлагат шанс да спрете изпълнението на програми в ключови точки, което подпомага проверка на текущото състояние на системата с по -голяма дълбочина.Използването на точки на наблюдение е друг проницателен метод, способен да ви предупреди за промени в специфични променливи стойности.Това подпомага придобиването на по -фино разбиране и налагане на по -голям контрол върху динамичния прилив и потока от данни.Действителното отстраняване на грешки чрез MPLAB X IDE позволява промяна и наблюдение на поведението на програмата в движение, заобикаляйки нуждата от повторения на кодове и превръщането на развитието в по -ангажиращо начинание.Често можете да разчитате на тези методи, за да откриете онези досадни бъгове, които могат да останат скрити по време на конвенционалните тестове.

Извишаване на работния процес чрез автоматизация на скриптове

Използването на скриптови езици като TCL или Python в конзолата MPLAB X може значително да повиши ефективността на работните потоци.Автоматизирането на повтарящи се задачи ви помага да сведете вероятността от грешки, причинени от надзора, като по този начин ги освобождавате да се справят с по -взискателните интелектуално взискателни предизвикателства.Скриптът осигурява интригуващо предимство, като дава възможност за обработка на партиди на стандартни операции.Това не само оптимизира средата за развитие, но и се привежда безпроблемно с гъвкави методологии, които ценят бързите итерации.

Чрез използването на скриптове много общи клопки за ръчен процес се избягват умело, което ви позволява да се концентрирате върху иновациите и повишаване на качеството.Полезността на скрипта надхвърля просто ефективността;Той внушава съгласуван подход за управление и изпълнение на задачи, което често се счита за безценна за управление на мащабни проекти.Тази способност ви дава възможност незабавно да се адаптирате към изместване на нуждите на проекта, като същевременно отглеждате непоколебим ангажимент за точност и еднообразие.

Адресиране на общи препятствия

Програмистът Pickit3 понякога може да представлява предизвикателства по време на конфигурация, най -вече с хардуерни и софтуерни настройки.Това ръководство предоставя подробен, стъпка по стъпка подход за диагностициране и разрешаване на общи проблеми, за да се осигури оптимална ефективност и минимален престой.

Хардуерно отстраняване на неизправности

Отстраняване на неизправности в софтуера

Приложения на Pickit 3

Програмиране PIC микроконтролери

Pickit 3 превъзхожда програмирането на огромен избор от PIC микроконтролери, което се оказва предимство за вас, които искате да персонализирате функциите на микроконтролерите, за да отговорите на конкретни изисквания на проекта.Този инструмент преодолява пропастта от концепцията към реализацията, като безпроблемно се интегрира с различни платформи за развитие.Можете да оцените ролята му в съвместни настройки, където тя помага за поддържане на съгласуваност и точност, насърчавайки структуриран подход за управление на сложни проекти.

Функции за отстраняване на грешки

Pickit 3 предлага необходимите функции за отстраняване на грешки, подпомагайки откриването на SWIFT и разделителната способност на грешките на системата на микроконтролерите.Тази способност опростява сложното отстраняване на неизправности чрез предоставяне на прозрения и контроли.Можете да диагностицирате затруднения в новосъздадения софтуер и да подобрите ефективността на производителността на системата.Чрез итеративно тестване и полиране на код с Pickit 3 екипите често постигат точни подобрения, които водят до значителни печалби.

Актуализации на фърмуера

Ефективните актуализации на фърмуера в микроконтролерите се обработват умело от Pickit 3, който улеснява изтриването, проверката и програмирането на нови версии на фърмуера.Това гарантира, че устройствата остават актуални с усъвършенствани функции и мерки за сигурност.В секторите, задвижвани от бързите технологични промени, честите актуализации на софтуера, активирани от инструменти като Pickit 3, помагат да се поддържа конкурентоспособността и да отговаря на регулациите на индустрията.

Рационализиране на трансфер на код в производството

В производствените линии Pickit 3 играе активна роля за оптимизиране на прехвърлянето на програмиран код към микроконтролери, като по този начин поддържа мащабни производствени операции.Той осигурява последователно изпълнение на код на устройства, което повишава ефективността на производството и намалява появата на грешки, което води до по -високо качество на продукта.Мениджърите на производството се доверяват на Pickit 3 за наблюдение на сложни производствени среди, където се използва постоянна работа на устройството за поддържане на еднаквост.

Диференциране на Pickit 2 от Pickit 3

Функция	Pickit 2	Pickit 3
Версия за освобождаване	По -ранна версия	По -късна версия
Поддържан PIC MCUS	Поддържа по -стари микроконтролери PIC	Поддържа по -нови микроконтролери PIC
Скорост на отстраняване на грешки	По -бавна грешка	По -бързо отстраняване на грешки
Препоръчителни потребители	Подходящ за начинаещи	Подходящ за напреднали потребители
Допълнителни функции	Основна функционалност	Подобрени функции за усъвършенствано отстраняване на грешки
Вграден логически анализатор	Не е на разположение	Не е наличен (помислете за ICD3 за това)

Заключение

Pickit 3 остава крайъгълен камък за програмиране и отстраняване на грешки в микроконтролер, предлагайки надеждност, адаптивност и ефективност в среди за разработка.Неговата продължителна релевантност, дори на фона на по -новите инструменти, подчертава неговата практичност за вас.Чрез преодоляване на разликата между концептуализацията и изпълнението, Pickit 3 играе основна роля за насърчаване на иновациите и ускоряване на сроковете на проекта.Независимо дали се използва за образование, прототипиране или мащабно производство, това устройство подчертава значението на добре проектираните инструменти при оформянето на бъдещето на вградената технология.
