Изчерпателно ръководство за използване на транзистор MJE350

Транзисторът MJE350 е универсален компонент, подходящ за задачи със средна мощност, както при превключващи, така и в линейни приложения, особено когато е необходимо управление на високо напрежение.Тази статия предоставя задълбочен поглед върху неговите характеристики, спецификации, приложения и най-добри практики за използване, за да ви помогне да се възползвате максимално от този надежден и адаптивен транзистор в различни електронни проекти.

Каталог

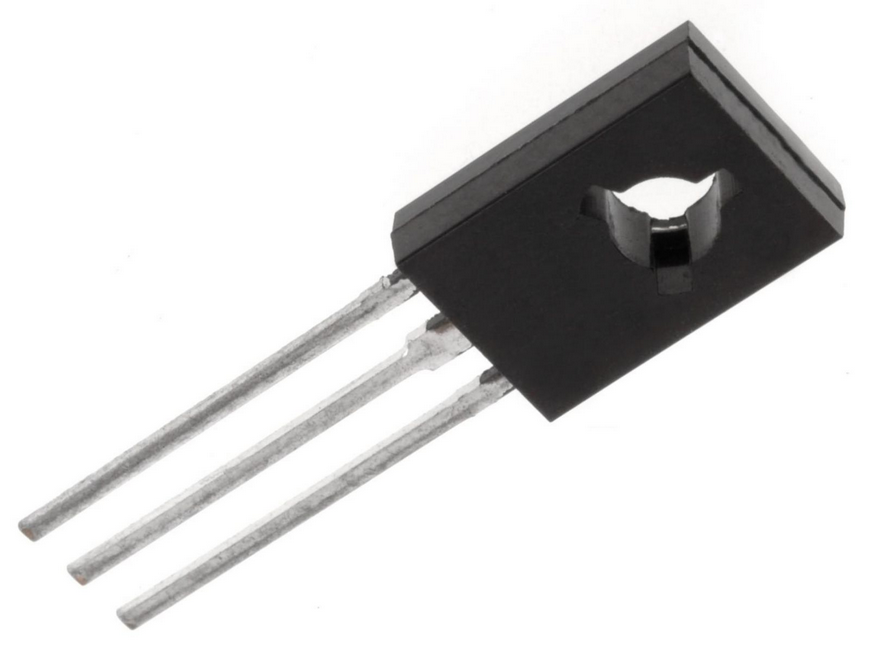

Преглед на транзистора MJE350

The MJE350 Transistor е универсален компонент, предназначен за работа с средни нива на мощност в линейни и превключващи задачи.Той е изграден за управление на натоварвания с високо напрежение до 300V, което го прави чудесен избор при работа с високо напрежение DC приложения.С ограничение на тока от 500mA, този транзистор може ефективно да служи като превключвател или усилвател при различни настройки на веригата.Независимо дали работите с високо или ниско напрежение, MJE350 предлага гъвкавост, дори за вериги с захранване на батерията.Конструкцията му гарантира, че може надеждно да задвижва различни товари, което го прави подходящ за широк спектър от електронни приложения.

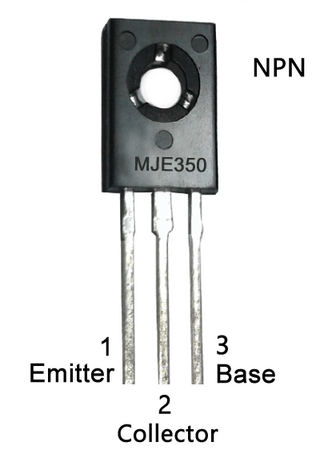

MJE350 PIN конфигурация

CAD модел за MJE350

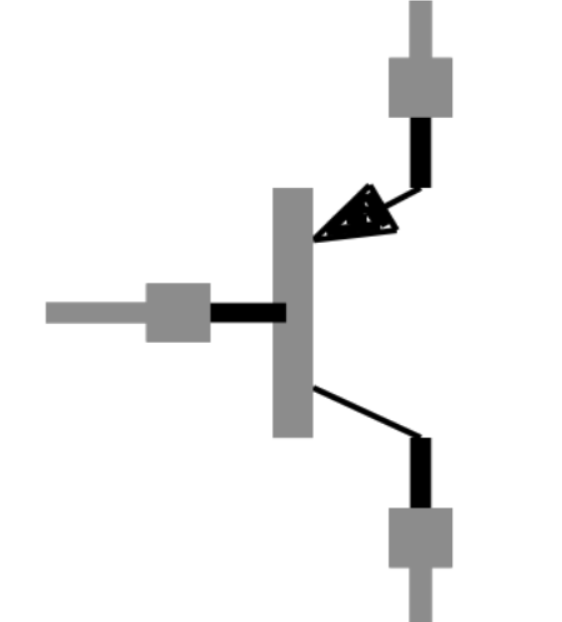

Символ MJE350

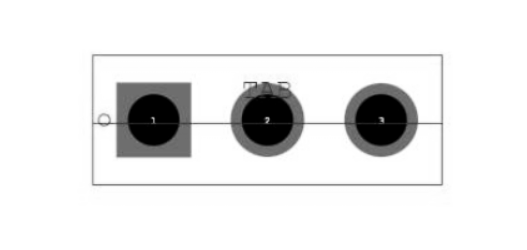

MJE350 отпечатък

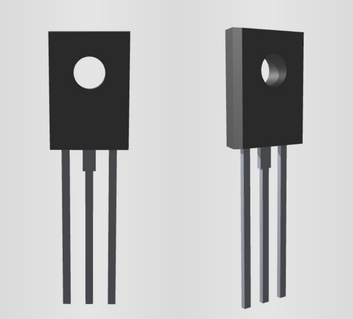

MJE350 3D модел

Технически спецификации за MJE350

STMicroelectronics MJE350 включва редица технически спецификации, атрибути и параметри, което му позволява да работи добре с други компоненти, които имат сходни характеристики.

Тип	Параметър
Състояние на жизнения цикъл	Активен (последно актуализирано: преди 7 месеца)
Фабрично време за изпълнение	8 седмици
Контакт за покритие	Тин
Монтиране	През дупка
Тип монтаж	През дупка
Пакет / случай	TO-225AA, до 126-3
Брой щифтове	3
Тегло	4.535924G
Материал на транзисторен елемент	Силиций
Напрежение на разрушаване на колекционера-емитър	300V
Брой елементи	1
hfe min	30
Работна температура	150 ° C TJ
Опаковане	Тръба
JESD-609 код	E3
Статус на част	Активен
Ниво на чувствителност към влага (MSL)	1 (неограничен)
Брой терминации	3
ECCN код	EAR99
Напрежение - номинално постоянен ток	-300V
Максимално разсейване на мощността	20.8W
Текуща оценка	-500mA
Номер на базовата част	MJE350
Брой на щифтовете	3
Конфигурация на елемента	Единичен
Разсейване на мощността	2.8W
СВЪРЗВАНЕ НА СЛУЧАЙ	Изолирани
Мощност - Макс	20.8W
Транзисторно приложение	Превключване
Тип полярност/канал	PNP
Транзисторен тип	PNP
Напрежение на колекционерско емитер (VCEO)	300V
Макс колектор ток	500mA
Текущо усилване на постоянен ток (HFE) (мин) @ IC, VCE	30 @ 50mA 10V
Текущо - Колекторно прекъсване (MAX)	100μa ICBO
Напрежение на колекционера (VCBO)	300V
Емитор на основно напрежение (VEBO)	3V
Височина	11.05 мм
Дължина	7,8 мм
Ширина	2.9 мм
Достигнете до SVHC	Без SVHC
Втвърдяване на радиация	Не
ROHS статус	ROHS3 съвместим
Олово безплатно	Олово безплатно

Основни характеристики на MJE350

Предпочитани видове продажби на stmicroelectronics

Този MJE350 се предлага като един от предпочитаните видове продажби от STMicroelectronics, известен с надеждни и висококачествени компоненти.Наличието му гарантира последователност в производителността и лесното снабдяване.

Тип пакет

Типът на пакета е до 126, предлагащ компактен дизайн, който се вписва добре в различни електронни настройки.Този пакет позволява ефективно разсейване на топлината, което помага да се поддържа издръжливостта на компонентите.

MAX Collector Current (IC)

Транзисторът може да се справи с максимален колектор от -5A, което го прави подходящ за приложения, изискващи по -високи токове, като същевременно поддържа стабилност и производителност.

Max Collector-Emitter напрежение (VCE)

С максимално напрежение на колекционер -емитър от -300V, този транзистор може да работи в вериги, които се нуждаят от високо обработка на напрежение, което го прави универсален в много приложения за мощност.

Макс колектор-базово напрежение (VCB)

Той поддържа максимално напрежение на колектора от -300V, осигурявайки гъвкавост в дизайна, които изискват стабилни характеристики при повишени напрежения, особено в веригите за управление на мощността.

Максимално напрежение-емитер (VEBO)

Транзисторът има максимално напрежение-емитър-базово напрежение -5V, което го прави съвместим с ниско напрежение контролни вериги, като същевременно поддържа ефективен ток.

Max Collector Dispation (PC)

Оценен за до 20 вата разсейване на колекционера, този транзистор ефективно обработва топлина, като гарантира продължителна работа дори при интензивни приложения.

Максимална честота на преход (FT)

С преходна честота 4 MHz, MJE350 предлага ефективна честота на работа, поддържащи вериги, които изискват умерени скорости на превключване.

Минимална и максимална печалба на тока на постоянен ток (HFE)

Текущата печалба на транзистора (HFE) варира от 30 до 240, което ви дава гъвкави опции за нуждите от усилване.Този диапазон го прави адаптивен за различни изисквания за верига.

Максимална температура за съхранение и работа

MJE350 може да се съхранява безопасно и да се работи между -65 до +150 ° C, осигурявайки надеждност както в ниска и високотемпературна среда, като по този начин разширява обхвата на приложението си при различни климатични условия.

Приложения на транзистор MJE350

Инверторни и UPS вериги

Транзисторът MJE350 е подходящ за използване в инвертор и UPS вериги.В тези приложения той помага за управлението на прехода между променливотоковата и постояннотоковата мощност, като гарантира гладко, надеждно захранване по време на всяко превключване.Способността на този транзистор да се справя с високото напрежение и умерените нива на тока го прави надежден избор във вериги, където са необходими стабилност и постоянен поток на мощността.

Превключване на захранването

При превключване на захранването MJE350 работи ефективно, за да контролира циклите на включване и изключване, които регулират нивата на напрежението и тока.Този процес е жизненоважен за създаването на последователно и ефективно захранване, което го прави полезен в широк спектър от електронни устройства.Ролята му в превключването на захранването също допринася за минимизиране на загубата на енергия, като спомага за подобряване на общата ефективност.

Линейни захранвания

В линейните вериги за захранване MJE350 помага за поддържане на стабилен изход на напрежението, което го прави добър избор за приложения, при които е необходимо прецизно регулиране на напрежението.Този транзистор може да се справи с по -високи входни напрежения, като същевременно поддържа стабилен изход, което е полезно в устройства, които изискват чист и постоянен източник на енергия.

Дизайн на зарядно за батерии

MJE350 често се намира в веригите за зарядно устройство за батерията поради способността си ефективно да управлява напрежението и токовия поток.В тези приложения транзисторът регулира циклите на зареждане, като гарантира, че батериите се зареждат безопасно и ефективно.Надеждната му производителност помага да се удължи живота на батерията и да се поддържа оптимални скорости на зареждане.

Системи за усилване на аудио

В аудио системите MJE350 може да се използва като усилвател, засилвайки аудио сигнали за задействане на високоговорители или други изходни устройства.Характеристиките на този транзистор му позволяват да управлява ефективно нивата на мощността, като гарантира ясен и последователен аудио изход.Може да се прилага в различни етапи на аудио усилване, повишаване на качеството на звука и силата на изхода.

Смяна на постоянен ток с високо напрежение

Способността на MJE350 да се справи с високите напрежения го прави идеален за приложения за превключване на постоянен ток.В тези настройки транзисторът превключва и изключва DC токове с висока надеждност, което е полезно във вериги, където се изисква високо управление на напрежението.Тази функция е особено полезна при проекти, които включват високо енергийно или индустриално оборудване с постоянен ток.

Дизайн на двигателния контролер

MJE350 също може да функционира ефективно в веригите на двигателния контролер, където помага да се управлява потока на тока за задвижване на двигатели.Този транзистор поддържа прецизно управление на скоростта и работата на двигателя, което го прави полезен компонент в моторни приложения.Нейният толеранс на високо напрежение позволява да се използва безопасно в дизайни, които включват контрол на двигателя при разнообразни нива на мощност.

Еквивалентни модели за MJE350

• MJE1101

• MJE1102

• MJE1103

• MJE1123

• MJE340

Допълнителен транзистор за MJE350

Допълващият NPN транзистор за MJE350 е MJE340.

Ръководство за използване на MJE350

Транзисторът MJE350 може да се справи с много задачи с общо предназначение, като превключване и усилване на сигнали.Благодарение на способността си да работи с високо и ниско напрежение, включително настройки на батерия, той се вписва в редица проекти.Особено полезно е, когато трябва да управлявате различни товари, от релета до други транзистори, в зависимост от вашата настройка.Отвъд основното превключване, MJE350 също работи добре в аудио схеми, или като самостоятелен усилвател, или като част от по -широк етап на усилване.Със своя 500mA максимален колекционерски ток, той предлага надеждна производителност и адаптивност в различни електронни дизайни.

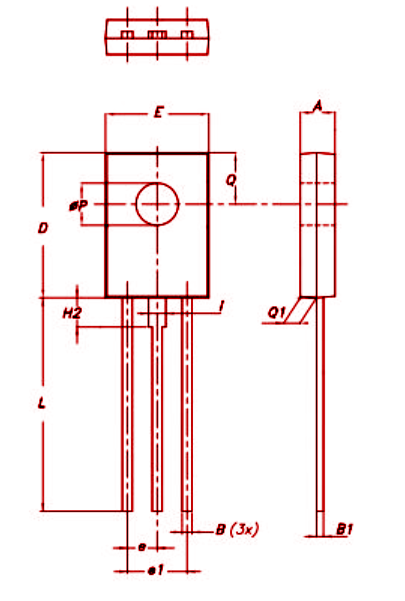

Информация за пакета MJE350

За stmicroelectronics

Stmicroelectronics е добре установено име в полупроводниковата индустрия, създавайки решения, съобразени с съвременните електронни нужди.Силният опит на компанията в интеграцията на силициеви и системи му позволи да поддържа широк спектър от приложения, от обща микроелектроника до високо специализирани дизайни.Известна със своята технология за усъвършенствана система на чип (SOC), STMicroelectronics участва в създаването на продукти, които допринасят за съвременната свързаност и функционалност на устройството.С надеждни производствени практики и фокус върху иновациите, техните продукти отговарят на развиващите се нужди на пейзажа на електрониката.

DataSheet PDF

MJE340 DataSheet:

Mje340.pdf

Често задавани въпроси [FAQ]

1. Какво прави MJE350 добър избор за DC приложения с високо напрежение?

MJE350 може да се справи с до 300 V при напрежение на товара, което го прави силен избор за постояннотокови вериги с високо напрежение, които се нуждаят от надежден капацитет на напрежение.

2. Как трябва да се използва MJE350 за безопасна работа?

За да поддържате MJE350 да работи безопасно във времето, използвайте го на около 20% под максималните си оценки.С максимално напрежение на колектор -емитър от -300V ограничете приложеното напрежение до 240V или по -малко.За максимален ток на колектора от 500mA, дръжте го под 400mA.Препоръчва се радиатор и трябва да се съхранява между -65 ° C и +150 ° C за най -добри характеристики.

3. Къде обикновено се монтира MJE340 до 12611?

MJE340 до 12611 обикновено е монтиран във формат SOT-32, докато MJE350 е неговият допълнителен PNP транзистор, използван във високо напрежение и схеми с общо предназначение.

4. Какъв е PNP допълващ тип за MJE340?

Транзисторът MJE350 служи като PNP допълващ тип за MJE340.

5. Какви видове приложения са подходящи за MJE350?

MJE350 е предназначен за задачи със средна мощност както в линейни, така и в превключващи приложения.

6. Какво е максималното напрежение на натоварването за MJE350?

MJE350 може да се справи с максимално напрежение на натоварване от 300V.

7. Кой е най -високият ток натоварване, с което MJE350 може да се справи?

MJE350 е оценен за максимален ток натоварване от 500mA или 0,5A DC.

8. Какви видове вериги са съвместими с MJE350?

MJE350 работи добре в вериги с ниско напрежение и настройки, управлявани от батерията, осигурявайки гъвкавост при различни изисквания за мощност.
