Изчерпателно ръководство за PCF8575 I/O разширител

PCF8575, изработен с прецизност от Texas Instruments, служи като адаптивен 16-битов I2C I/O разширител, оборудван с възможности за прекъсване.Тази статия предоставя цялостно изследване на неговите функции, конфигурация на ПИН и техническа схема, заедно с разнообразен набор от приложения.Когато се използва за разширяване на входните/изходните портове на микроконтролерите, PCF8575 ефективно навигира нуждите на сложните системи.Гъвкавостта му блести в настройки, изискващи безпроблемна интеграция и намалена схема на схемата.Ръчните преживявания разкриват, че използването на PCF8575 може значително да опрости дизайна на системата, представяйки бюджетен подход за повишаване на изчислителните възможности.

Каталог

Преглед на PCF8575

The PCF8575 Служи като универсален дистанционен I/O разширител, което позволява безпроблемна комуникация между микроконтролерите чрез I2C протокол.Използване на SCL (сериен часовник) и SDA (серийна линия на данни) за предаване на данни опростява дизайна на веригата, като позволява изходи с висок ток, като светодиоди, без да се изисква допълнителни сигнали за насочване на данни.При инициализация всички I/O пинове по подразбиране до високо състояние, активирайки вътрешен източник на ток, свързан с VCC.Тази функция не само оптимизира операциите, но също така свежда до минимум необходимостта от спомагателни компоненти, което прави PCF8575 ценен актив за различни електронни приложения.

Една от отличителните характеристики на PCF8575 е неговата поддръжка както за 3.3V, така и за 5V системи, постигната чрез интегриран конвертор на ниво.Това разширява съвместимостта си с разнообразни архитектури на микроконтролери, предлагайки ви по -голяма гъвкавост и свобода в дизайна на системата.Способността за работа в различни стандарти за напрежение елиминира общо предизвикателство в многокомпонентните системи, което ви позволява да се съсредоточите върху творческите реализации без притеснения относно несъвместимостта на напрежението.

Основен аспект на PCF8575 е неговият конфигурируем I2C интерфейс, който подобрява свързаността и адресируемостта на устройството при сложни настройки.С джъмперите на спойка можете да регулирате I2C адреса от база от 0x20, което позволява ефективна комуникация на множество устройства.Тази адаптивност е полезна за избягване на адресиране на конфликти в сложни системи, детайл, често подчертан от вас.В допълнение, устройството може да се захранва чрез VDD или VCC, като се грижи за различни изисквания за ниво на логика.Тази гъвкавост опростява интеграцията със системи, работещи при 3.3V или 5V, като гарантира стабилност и надеждност в различни приложения.

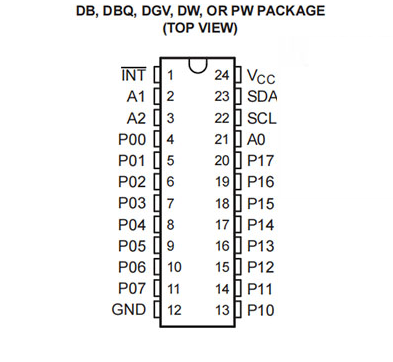

Конфигурация на ПИН

Щифт			Тип	Описание
Име	Db, dbq, dgv, dw и pw	Rge
A0	21	18	I	Вход за адрес 0. Свържете директно към Vcc или земя. Резисторите за изтегляне не са необходими.
A1	2	23	I	Вход за адрес 1. Свържете директно към Vcc или земя. Резисторите за изтегляне не са необходими.
A2	3	24	I	Вход за адрес 2. Свържете директно към Vcc или земя. Резисторите за изтегляне не са необходими.
Int	1	22	O	Прекъсване на изхода.Свържете се с vcc чрез издърпване резистор.
P00	4	1	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P01	5	2	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P02	6	3	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P03	7	4	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P04	8	5	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P05	9	6	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P06	10	7	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P07	11	8	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
GND	12	9	-	Земята
P10	13	10	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P11	14	11	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P12	15	12	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P13	16	13	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P14	17	14	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P15	18	15	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P16	19	16	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
P17	20	17	I/O.	Вход/изход P-порт.Структура на дизайна на изпускане.
SCL	22	19	I	Серийна часовник линия.Свържете се с vcc чрез издърпване резистор.
SDA	23	20	I/O.	Серийна линия на данни.Свържете се с vcc чрез издърпване резистор.
VCC	24	21	-	Захранващо напрежение

Details CAD

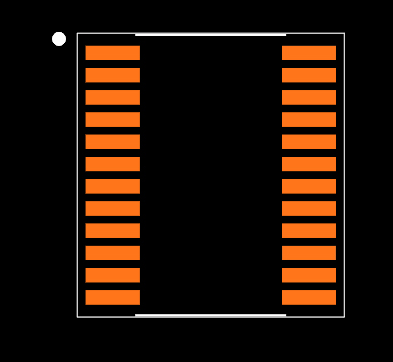

Отпечатък

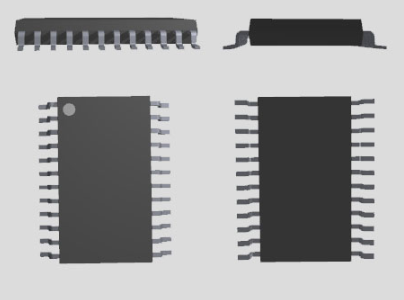

3D представяне

Характеристики

Функция	Описание
Ниско потребление на тоб в режим на готовност	10 µA макс
I²c към разширител за паралелно пристанище	Позволява лесно разширяване на I/O пинове чрез I²C интерфейс.
Изход за прекъсване на отворените дренажи	Активира външно генериране на прекъсване за микроконтролери.
Съвместимост на микроконтролерите	Съвместим с повечето микроконтролери.
I²C Скорост на автобуса	400-kHz бърз i²c автобус.
Адресиране	Адресируем от три пина за хардуерен адрес, което позволява до осем устройства.
Лихвени изходи	Възможност за висок ток за директно шофиране.
Текущ източник	Осигурява актуална на VCC за активно шофиране на високо в изходът.
Изпълнение на фиксиране	Надвишава 100 mA на Jesd 78, клас II.
Работно напрежение	2.5 - 5.5V DC.
Работен ток	100 mA (max).
I²C адрес	Адрес по подразбиране: 0x20, променящ се чрез запояване A1 и A2 подложки за избор.
Адресируеми щифтове	16 индивидуално адресируеми щифтове.
Конфигурация на ПИН	Всеки щифт, конфигурируем като вход или изход;поддържа вход Променете прекъсването.
Библиотека на Ардуино	Съвместим с библиотеката на Arduino: PCF8575.
Приложение	Подходящ за Arduino Uno R3 и други MCU за Контрол на релета, зумери, бутони и светодиоди.
Защита на ESD	Отговаря на JESD 22: 2000-V модел на човешко тяло (A114-A), 200-V модел на машината (A115-A), 1000-V модел за зареждане на устройства (C101).

Техническа спецификация

Тази таблица осигурява ясно и кратко представяне на Техническите спецификации и атрибути за тексаските инструменти PCF8575PW.

Тип	Параметър
Състояние на жизнения цикъл	Активен (последно актуализирано: преди 5 дни)
Фабрично време за изпълнение	6 седмици
Тип монтаж	Повърхностно монтиране
Пакет / случай	24-TSSOP (0,173, ширина 4,40 мм)
Повърхностно монтиране	Да
Брой щифтове	24
Тегло	89.499445mg
Брой I/OS	16
Работна температура	-40 ° C ~ 85 ° C.
Опаковане	Тръба
JESD-609 код	E4
PBFree код	Да
Статус на част	Активен
Ниво на чувствителност към влага (MSL)	1 (неограничен)
Брой терминации	24
ECCN код	EAR99
Терминални завършек	Никел/паладий/злато (Ni/Pd/Au)
HTS код	8542.39.00.01
Напрежение - Захранване	4.5V ~ 5.5V
Позиция на терминала	Двойно
Терминална форма	Крило за чайка
Пиковата температура на преосмисляне (° C)	260
Захранващо напрежение	3.3V
Терминална стъпка	0,65 мм
Номер на базовата част	PCF8575
Брой на щифтовете	24
Брой резултати	16
Тип изход	Push-pull
Работно захранващо напрежение	5.5V
Захранвания	3/5V
Интерфейс	I2C, SMBUS
Брой портове	2
Брой битове	16
Честота на часовника	400khz
Захранване на ток-макс	0.2ma
Прекъсване на изхода	Да
Ток - Изходният източник/мивка	10mA / 25mA
Характеристики	Por
Височина	1,2 мм
Дължина	7,8 мм
Ширина	4.4 мм
Дебелина	1 мм
Втвърдяване на радиация	Не
ROHS статус	ROHS3 съвместим
Олово безплатно	Олово безплатно

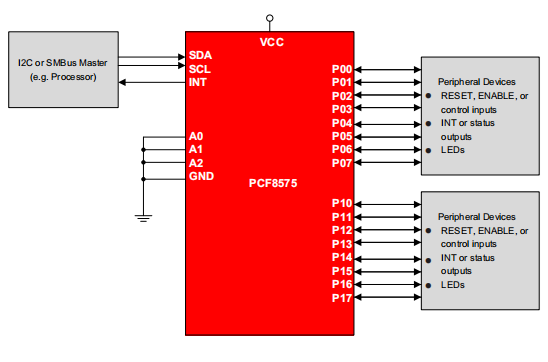

Схематично представяне

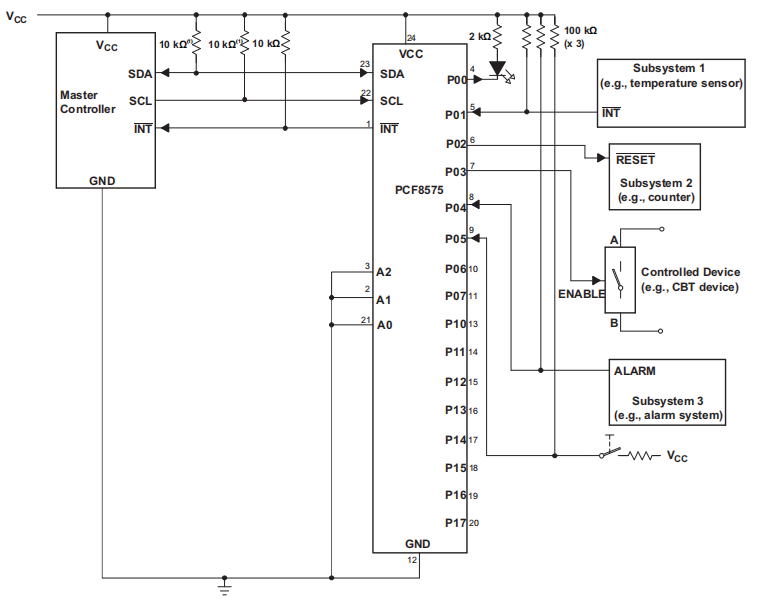

Схема на приложение

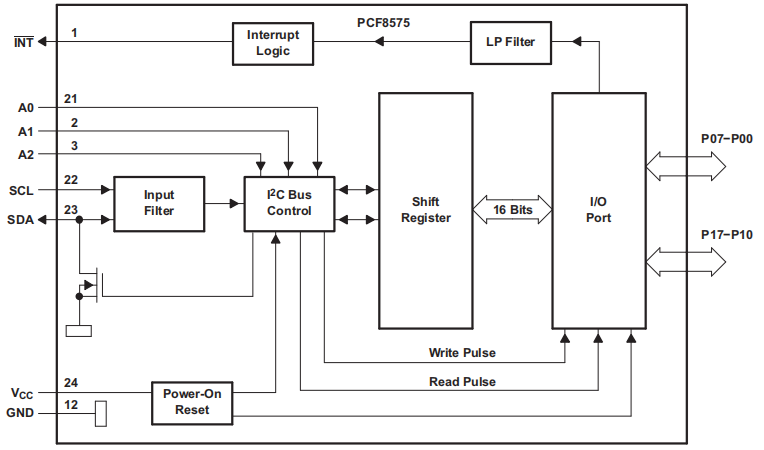

Логическа диаграма

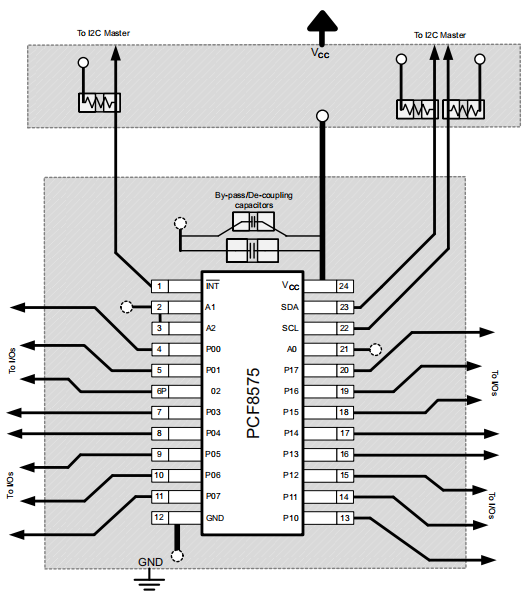

Илюстрация на оформление

Разнообразни употреби на PCF8575

PCF8575, универсален I/O разширител, значително влияе на различни технологични арени.Разнообразните му приложения се обхващат в телекомуникациите, личните изчисления и извън него, демонстрирайки неговата компетентност в ефективно управлението на множество периферни връзки.

Телекомуникационно оборудване

В телекомуникационния сектор PCF8575 подобрява оборудването като филтърни единици чрез разширяване на възможностите на GPIO, като позволява по -точен контрол и прецизност в сложна среда за обработка на сигнали.Неговата адаптивност служи като надежден партньор за вас, който се стреми да усъвършенствате системите, като гарантира стабилна свързаност и прецизно управление на сигнала.

Сървърна инфраструктура

Този компонент улеснява рационализираните операции в сървърната инфраструктура, предлагайки адаптивни връзки, които са активни за настройки с високо търсене.Тя ви предоставя географска ширина да оптимизирате дизайните на сървъра с гъвкавост и мащабируемост, приспособявайки развиващите се изисквания с минимални хардуерни модификации.

Мрежови рутери

PCF8575 играе поддържаща роля в мрежовите рутери чрез разширяване на програмируемостта и свързаността на устройството.Чрез подпомагане на развитието на рутери, фокусирани върху устойчивост и адаптивност, той помага за създаването на сложни решения, които ефективно управляват увеличаването на трафика на данни.

Лични изчислителни устройства

В света на личните изчисления този I/O разширител ви предлага гъвкавостта за иновации на периферни устройства и подобрения, без да бъдете прекалено ограничени от ограниченията на архитектурата на системата.Той насърчава креативността в хардуерния дизайн, като развива достъпни технологии за предлагане на пазара с ефективност.

Потребителска електроника

На пазара за бързо развитие на потребителската електроника PCF8575 разширява функциите на устройството без тежестта на основните редизайн.Тази способност дава възможност на компаниите да въведат най-съвременни функции в компактните дизайни, като спомагат за поддържането на конкурентно присъствие в постоянно развиваща се индустрия.

Системи за индустриална автоматизация

PCF8575 е от съществено значение за индустриалната автоматизация, улеснявайки изключителен контрол и мониторинг на процесите.Предлагайки опасна свързаност, тя поддържа усъвършенствано управление на операциите, повишаване на ефективността и намаляване на времето за престой в производствените настройки.

Устройства с ограничени опции за GPIO

За устройства, ограничени от оскъдната наличност на GPIO, PCF8575 представя революционно решение чрез разширяване на портовете, което позволява подобрено взаимодействие с периферни устройства.Тази гъвкавост предоставя на вашата творческа стая за разработване на иновативни решения, съобразени с конкретни нужди на потребителите.

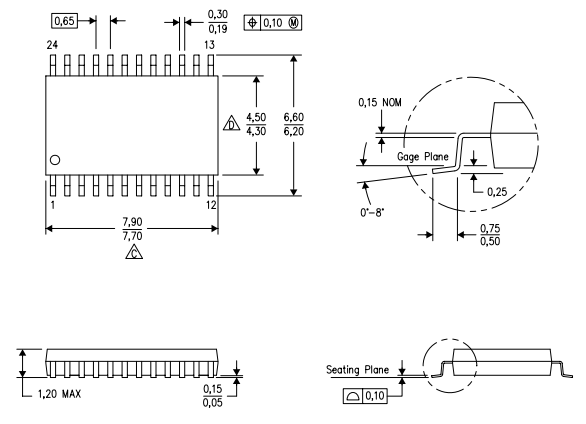

Пакет

Производител

Texas Instruments (TI), със седалище в Далас, Тексас, направи забележителен принос като Trailblazer в полупроводниковата индустрия, главно в интегрални схеми.Известен в световен мащаб със своя иновативен дух, TI повлия дълбоко на много технологични постижения чрез пробивите си в аналогова и вградена обработка.С течение на времето компанията разшири своето широко събиране на патенти и осигури силно присъствие на пазара, отразявайки постоянния си стремеж към високи постижения и иновации.Събитията в образованието и технологиите са оформени от разнообразната продуктова гама на TI, включително устройства като калкулатори, микроконтролери и многоядрени процесори.
