Изчерпателно ръководство за диод 1N4007: Pinout, спецификации, вериги и употреби

Диодите са основни в електрониката, което позволява на тока да тече в едната посока, като същевременно го блокира в другата.Сред тях 1N4007 се откроява със своята здравина, обработвайки до 1000V и 1A.Тази публикация се задълбочава в диода 1N4007, обхващайки неговите функции, работа и приложения.От преобразуване на променлив ток в захранване до защита на шипа на напрежението, той предлага надеждност и ефективност.Ще проучим и алтернативи като 1N5408 и съвети за защита на диода, за да подобри живота и производителността му.Независимо дали за домакински или промишлени системи, разбирането на 1N4007 може да засили надеждността и ефективността на вашата верига.

Каталог

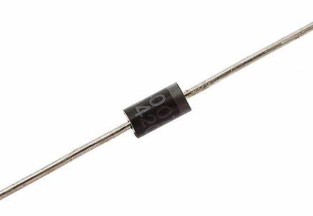

Преглед на диода 1N4007

The 1N4007 Диодът се откроява в серията 1N400X за своята гъвкавост при преобразуване на AC в DC в вериги за захранване.С възможността да се справи с 1 усилвател, обратен ток до 5 µA и толеранс на напрежението до 1000 волта, той е надежден избор за компактни и ефективни дизайни.Широко използван в домакинската електроника, индустриални приложения и адаптери за захранване, този диод гарантира ефективно коригиране, превръщайки променлив ток в постоянен директен ток.

Известен със своята надеждност, 1N4007 се отличава в защитата на веригите от шипове на напрежението и защита на чувствителни компоненти при взискателни условия.Възможността му да се справя с сценариите с високо напрежение му дава ясно предимство пред подобни диоди, които могат да се разпадат при тежки товари.Тази комбинация от устойчивост, ефективност и гъвкавост прави 1N4007 предпочитан избор за търсене на надеждна ефективност в широк спектър от приложения.

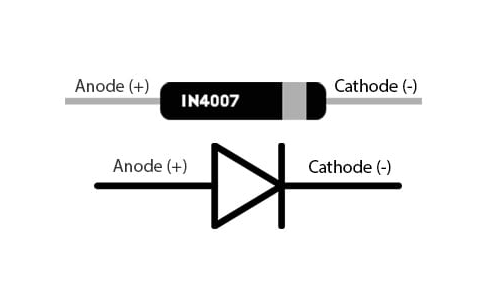

Конфигурация на ПИН

Щифт	Име	Описание
ПИН 1	Анод	Токът винаги влиза през този терминал.
ПИН 2	Катод	Токът винаги излиза през този терминал.

Работа на диод 1N4007

Състояние, пристрастено напред - позволява постоянен поток на тока

Диодът 1N4007 играе забележителна роля в електронните вериги, най -вече когато напрежението от анода надвишава това на катода.Това условие подтиква диода в състояние на пристрастие напред, където дава възможност за надежден токов поток, способен да управлява до 1 ампер.Подобна функция се поддава на своята пригодност в приложения, включващи ниски до средни токове, като вериги за захранване и системи за отстраняване на напрежението.Устройствата, разчитащи на непрекъснат и предвидим електрически вход, се възползват значително от този режим на работа.

Състояние на обратното пристрастия - действа като защитна бариера

Когато напрежението в катода надминава анода, диодът се измества в състояние на обратното пристрастие.В този сценарий той функционира като защитна бариера, предотвратявайки текущото преминаване и екранира деликатните компоненти от потенциалната вреда от нерегламентирани токове.Независимо от това, способността му да блокира тока е ограничена.Ако обратното напрежение надвиши определена точка, по -специално над номиналния си максимум 1000 волта, диодът е изправен пред риск от срив, застрашавайки работата си.Следователно наблюдаването на препоръчителните граници на напрежението е активно в поддържането на неговата работна стабилност.

Функции и спецификации

Функция/спецификация	Подробности
Тип	Токоизправител диод с два терминала
Среден ток напред	1А
Разсейване на мощността	3 w
Максимално RMS напрежение	700 V.
Съединение на кръстовището	Обикновено 15 pf
Обратно време за възстановяване	Обикновено 2,0 µs
Тип монтаж	През дупка
Спад на напрежението	Ниско
Текуща способност на пренапрежение на пренапрежение	Високо
Изтичане и обратен ток	Ниско
Съответствие на ROHS	Да, съвместим с ROHS и без PB
Тип пакет	DO-41
Повтарящо се максимално обратното напрежение	1000 V.
Напрежение напред	1.1 v
Максимален неповпарителен напред ток	30 a
Обратно ток	5 µA
Диапазон на работа и температура на съхранение	-55 ° C до +175 ° C.

Алтернативи и еквивалентни диоди

За вериги, участващи в боравенето с по -малко от 400V, 1N4004 Диодът се очертава като надежден изпълнител, споделяйки уважаваните атрибути на 1N4007, макар и пригоден за нуждите на по -ниско напрежение.Ако има необходимост от капацитет 600V, изборът на 1N4005 става разумно.Тъй като очакванията на напрежението нарастват до 800V, 1N4006 Открояват се за своите умения за работа на това повишено ниво.

Алтернативни диоди за по -високи напрежения

Когато копаете в диодни замествания за по -строги настройки, вариращи от 800V до 1000V, някои алтернативи отговарят на тези изисквания елегантно.Диоди като HER158, HER208, FR107и FR207 Излезте като стабилни заместители, осигурявайки надеждна функционалност дори при повишени условия на напрежение.

Еквивалентни диодни заместители при 1000V

За сценарии, изискващи директни еквиваленти на прага 1000V, помислете за диоди като EM51, 1N5399, или EM52.Тези опции поддържат основните електрически свойства, като същевременно осигуряват подобна или подобрена издръжливост и производителност.

Защита на 1N4007 в вериги

За да се гарантира, че диодът 1N4007 остава надежден за дълъг период, докато се изпълнява оптимално, се препоръчва да го управлява при напрежение забележимо по -ниско от максималната му рейтинг на обратното напрежение.По-конкретно, поддържането на диода в диапазон от 30-40V под своя 1000V пик улеснява намаляването на напрежението върху полупроводниковия материал на диода, насърчавайки удължен живот.Този подход е подобен на различни полета, където компонентите работят под пълния капацитет за издръжливост и сигурна работа във времето.

Управление на точността на текущото натоварване и връзката

Внимателно контролирането на натоварването да не надвишава 1A е сериозно, тъй като предотвратява прекомерния поток на тока, който може да причини прегряване и евентуална повреда на диода.Връзките на веригата трябва да са точни и сигурни, намалявайки риска от проблеми, свързани с свободни терминали.Често можете да подчертаете значението на прецизните техники за окабеляване, тъй като надеждната свързаност е полезна за поддържане на постоянен електрически поток в рамките на веригата.

Контрол на температурата за стабилност на диодите

Температурата значително влияе върху работата и стабилността на диода.Въпреки че 1N4007 може да работи в рамките на -55 до +175 градуса по Целзий, е полезно да се поддържа умерен температурен диапазон, за да се избегне термичен стрес.Ефективното термично управление може да включва използване на радиатори и вентилация, общи стратегии в различни индустрии, за да се гарантира, че електронното оборудване работи безпроблемно, без да се прегрява.

Избор на подходящия резистор за регулиране на веригата

Изборът на подходящ резистор е от ключово значение за ефективно регулиране на тока през диода.Дясният резистор ще ограничи тока и ще гарантира, че напрежението през диода остава в безопасен работен диапазон.Тази практика може да се оприличи на използването на подходящи инструменти в различни области, за да се гарантира, че задачите се изпълняват ефективно и безопасно, отразявайки значението на прецизността и калибрирането при поддържане на стабилността на системата.

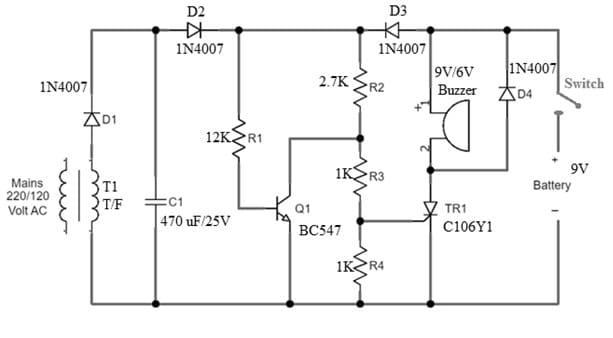

Надграждане на верига за предупреждение за прекъсване на електрозахранването с помощта на диоди 1N4007

Създаването на предупредителна система за откриване на прекъсвания на електрозахранването в домове или предприятия включва създаване на звуков сигнал чрез зумер, когато мощността се провали.Компонентите, които допринасят за тази настройка, включват захранването на захранването на напрежението на мрежата (220/120 волт A/C), 470 UF/25V поляризиран кондензатор, тиристор C106Y1, резистори (R1-12K, R2-2.7K, R3 и R4 при 1K всеки), 1N4007 Диоди (D1 до D4) за коригиране на тока, 9V батерия, транзистор BC547 и 9V/6V зумер.Внимателното придържане към схемата на веригата гарантира правилни връзки.

Операции на веригата

• Веригата се свързва към основното захранване с помощта на трансформатор за промяна на нивата на променливотоково напрежение.

• Процесът на коригиране се инициира от D1 диоди, последван от ефекта на изглаждане на C1 кондензатора, поддържащ стабилната компонентна функция.

• Доминиращ към функцията на алармата е взаимодействието между Q1 транзистора и TR1 тиристора.

• Когато системата е активна, Q1 поддържа напрежението към тиристорната порта под нивата на активиране, запазвайки алармата тиха.

При прекъсване на захранването, 9V батерията стъпва, играейки основна роля.Той прилага пристрастие чрез D3, който инициира тиристора и впоследствие алармата се активира.За ефективно спиране и приготвяне на системата за последваща употреба, ръчно нулиране се постига чрез кратко изключване на батерията с превключвател, свързан с тиристора.Това връща веригата в режим на готовност, готов за следващия спад на захранването.

Плюсове и минуси

Плюсове

Диодът 1N4007 е отбелязан за управление на значителни токове на пренапрежение, което го използва в вериги, обърнати към високо напрежение.Неговата здравина при повишени температури го прави подходящ за предизвикателни условия, като се гарантира непоколебима надеждност и производителност при трудни обстоятелства.Диодът е икономически благоприятен, предлагайки полезен баланс между разходите за производителност без компромиси.Спадът с ниско напрежение напред повишава енергийната ефективност, особено в приложенията за захранване, насърчавайки устойчивото използване на енергията.Капацитетът за обработка на високи пренасочени токове осигурява допълнителна устойчивост срещу внезапни електрически прекъсвания.Освен това, ниският му изтичане и обратният ток са ключови за поддържането на целостта на веригата чрез предотвратяване на непредвидени потоци на тока.Спазването на ROHS и стандартите без PB го привежда в съответствие с екорегулаторните норми.В процеса на избор на компоненти за дизайни, 1N4007 често се откроява със своята комбинация от достъпност и техническа способност.

Минуси

Макар и полезен, диодът 1N4007 се предлага с някои ограничения.Ограничената му способност за обратното напрежение може да ограничи приложението му във вериги, налагащи по -голяма издръжливост на напрежението, като ви тласка да разгледате алтернативни диоди в такива сценарии.По-ниският ток на счупване може да бъде пречка в приложенията, изискващи по-големи токове за надеждна ефективност, изискващи обмислени корекции, за да се отговори на тези изисквания.Притесненията около разсейването на мощността могат да повлияят на термичното управление в затворена или чувствителна към топлина среда, застъпвайки се за цялостни стратегии за проектиране за смекчаване на прегряването и удължаване на оперативния живот.Въпреки че токът на обратния изтичане е незначителен, той може да оспори високоточни вериги, където точността във всеки микроамп е динамична, което налага строго тестване и проверка.Имайки предвид тези ограничения, изследването на алтернативни или допълнителни компоненти може да бъде полезно за изпълнение на целевите дизайнерски цели, като същевременно се поддържа вярност на производителността.Изборът на подходящи компоненти включва деликатен акт на жонглиране на тези променливи, за да се гарантира както функционалността, така и надеждността през живота на устройството.

Приложения на диода 1N4007

AC до DC трансформации

Диодът 1N4007 служи за забележителна роля за трансформиране на AC в DC в рамките на захранването, които са основни за безброй електронни устройства.Използва се в различни области, той се използва за процеси на коригиране в захранване, преобразуватели и инвертори.Чрез умело трансмутиране на променливи входове към стабилни постоянен ток, той насърчава надеждното доставяне на мощност до електронни вериги.Това преобразуване обогатява надеждността на устройството, оптимизиране на производителността и защита на електронните схеми, в които са част.

Защита и надзор на напрежението

В допълнение към своите трансформативни възможности, 1N4007 укрепва механизмите за защита и управлява регулирането на напрежението.Той ефективно възпрепятства вредните шипове на напрежението, действайки като настойник за цифрови логически вериги.Функционалността на този диод при предотвратяване на напрежението на напрежението е активна за запазване на целостта и функционалността на чувствителните компоненти.Приносът му се простира до регулирането на напрежението в адаптери, зарядни устройства за батерии и регулатори, показвайки широко разпространената си приложимост в съвременната схема.

Адаптивни функции в различни контексти

Адаптивността на 1N4007 се проявява чрез заетостта му като диод за връщане, което позволява рециркулация на тока, следователно отклонява върховете на напрежението при индуктивни натоварвания.Той играе инструментални роли в токоизправители на половин вълна и пълна вълна, необходими за управление на системата на батерията и демодулация на сигнала.В приложения като моторно управление и умножители на напрежение диодът умело модулира нивата на напрежението, като гарантира ефективно енергийно транспортиране.Неговата гъвкавост е очевидна в способността му да се справи с различни електрически изисквания.

Автомобилно и осветление

В рамките на автомобилния сектор 1N4007 е от съществено значение за конверсиите на DC TO-DC и защита на сложните електрически рамки, осигурявайки стабилно разпределение на мощността.Използването му в регулацията на осветлението илюстрира капацитета му за управление на електрическия поток и поддържане на пиковите характеристики в настройките на осветлението, най -вече там, където стабилното осветление е сериозно.

DataSheet PDF

1N4007 таблици с данни:

1N4001-4007 DataSheet.pdf
