Изчерпателно ръководство за AD736 True RMS-to-DC конвертор IC

Това ръководство изследва интегрираната схема AD736, известна със своята точност при преобразуване на истински RMS в постояннотоково напрежение.С възможността за обработка на различни форми на вълната, AD736 е идеален за висока точност, приложения с ниска мощност като системи за възобновяема енергия и медицински изделия.Ще покрием неговите спецификации, употреби и дизайнерски функции, които го правят важен в съвременната електроника.

Каталог

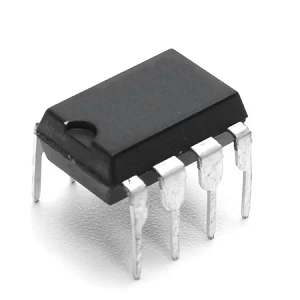

Какво е AD736?

The AD736 е изключително универсална интегрална схема, предназначена за точна истинска конверсия на напрежение RMS-DC, с минимална консумация на мощност и прецизен марж от ± 0,3 mV и ± 0,3% за входовете на синусоида.Способността му да обработва различни форми на вълната, като импулсни сигнали и синусоиди, контролирани от Triac, го прави идеален за подобряване на прецизните токоизправители и адаптиране към различни електронни приложения.От системите за възобновяема енергия, изискващи точна обработка на сигнали до устройства с батерия, които се възползват от ниско потребление на енергия, AD736 поддържа ефективност и надеждност.Неговата точна архитектура е добра за индустрии като медицинско и индустриално оборудване.Комбинирайки компактния дизайн, модерната технология и ефективността на разходите, AD736 илюстрира съвременните тенденции в многофункционалния дизайн на веригата, предлагайки мащабируеми решения за прецизно задвижвани приложения.

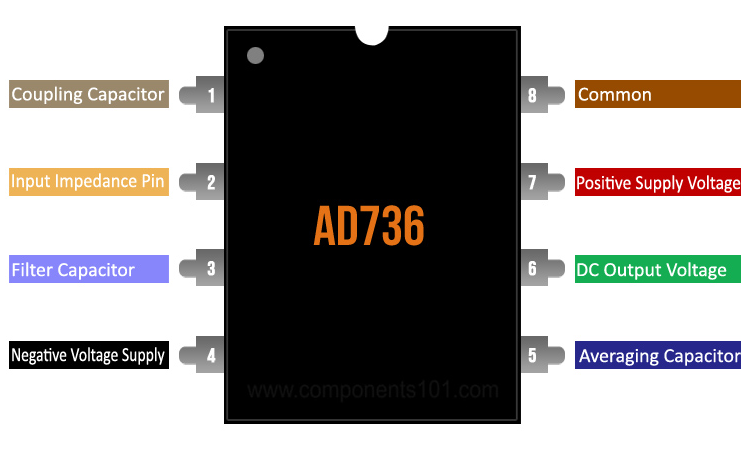

AD736 PIN конфигурация

Пин №	Име на ПИН	Описание
1	Cc	Кондензатор за свързване
2	Вин	Висок входен импедансен щифт
3	Cf	Свържете спомагателен кондензатор с нискочестотен филтър от Изход
4	-Vs	Отрицателно захранващо напрежение, ако се използват двойни доставки или Заземяване, ако е свързано с източник на еднократно предлагане
5	Кав	Свържете усредняващия кондензатор тук.
6	Изход	DC изходно напрежение.
7	+Vs	Положително захранващо напрежение.
8	Com	Често срещан.

Функции и спецификации на AD736

Функция/спецификация	Описание
Висок входен импеданс	10¹² Ω
Ток с ниски входни отклонения	25 PA
Максимална висока точност	± 0,3 mV ± 0,3% от четенето
Преобразуване на RMS с фактори на сигнална гребена	До 5
Широка диапазон на захранване	+2.8 V, −3.2 V до ± 16.5 V
Ниска мощност	200 µa максимален ток на захранване
Буфериран изход на напрежението	Да
Външни тапицерии, необходими за точност	Не
Ток в режим на готовност	Само 25 μA
Изходен импеданс	8 kΩ
ESD оценка	500 V.
Температурен диапазон на съхранение	–65 ° C до +150 ° C.

Еквивалент за AD736

• AD637

• AD636

AD736 Налични пакети

8-Lead PDIP

8-лидерът PDIP се откроява поради адаптивността си, което го прави актив в прототипирането и дребномащабното производство.Този тип е предпочитан в настройките, при които ръчната инсталация, правилната подмяна и тестването имат предимство.Неговият траен дизайн е от полза за образователните арени и експерименталните лаборатории, насърчавайки бързите итерации и корекции, без да е необходимо специализирани инструменти.Достъпността на PDIP запаля усещането за постижение в онези, които ощипват и усъвършенстват техните дизайни, като допълнително подобряват нейната примамка.

8-лидерен Cerdip

8-лидерът Cerdip превъзхожда неблагоприятни условия, като керамичната му структура осигурява превъзходна температурна стабилност и механична устойчивост.Идеален за сценарии за висока надеждност като аерокосмически и военни операции, той представлява непоколебимост и прецизност.Издържайки сурови среди без загуба на функция, ролята на Cerdip олицетворява тиха увереност, озвучавайки статуса на неговия неразбиращ герой в приложения, където стабилността е почитана.

8-озлобен SOIC

Подходящ за приложения, приоритизирайки по-малък отпечатък и ефективно използване на пространството на дъската, 8-лиденият SOIC свети в дизайни, които изискват миниатюризация и лекота.Неговата повърхностна технология проправя пътя към елегантна електроника и преносими устройства.Тази елегантност се привежда в съответствие с стремежа на индустрията към прогресивно по -малки, по -ефективни устройства, тенденция, завладяваща сърцата, които търсят иновации без компромиси.

Използване на AD736 RMS-to-DC конвертор

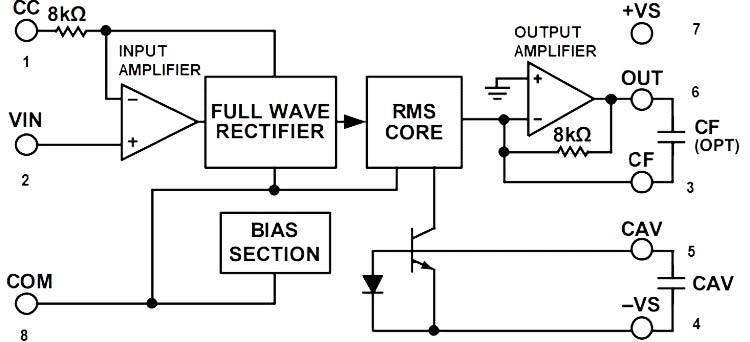

AD736 е универсален и прецизен RMS-към-DC конвертор, проектиран да преобразува сигнали за променлив ток (AC) в съответните изходи с директен ток (DC), което позволява стабилна доставка на мощност чрез резистор.Вътрешната му архитектура интегрира компоненти като входен усилвател, прецизен токоизправител с пълна вълна, RMS ядро ​​и изходен усилвател, който работи в унисон, за да осигури гладко и точно преобразуване на RMS.В зависимост от конфигурацията, AD736 може да работи като среден реагиращ конвертор или като истински конвертор на RMS-DC.В средния режим на реагиране устройството коригира и филтрира променливотоковия сигнал за изчисляване на RMS-еквивалентно напрежение чрез мащабиране на средната стойност.Фигурата по-долу илюстрира функционалната блокова схема на AD736, показвайки неговите вътрешни модули, включително входния усилвател, токоизправител с пълна вълна, RMS Core и изходен усилвател.Тази диаграма подчертава логическия поток на процеса на преобразуване на RMS-DC.

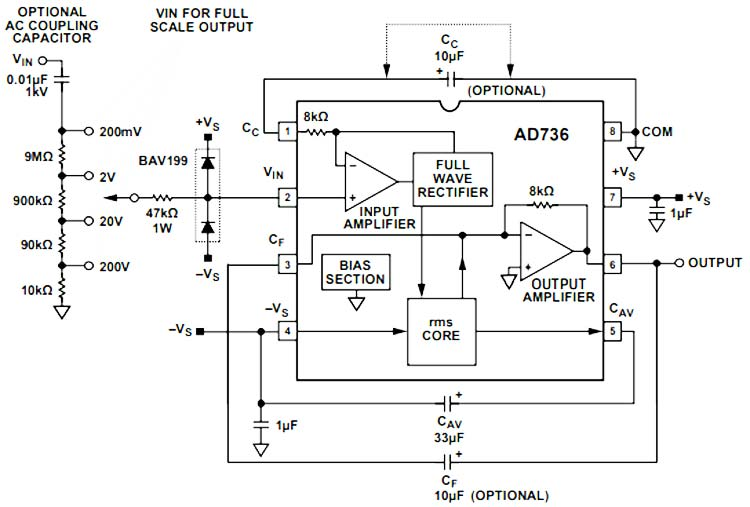

Иновативният дизайн на устройството включва висок входен импеданс, за да се сведе до минимум грешките в зареждането, което го прави особено подходящ за приложения, изискващи точни измервания с ниско напрежение, като оценка на 200 mV tap напрежения.Външните компоненти, като резистори и диоди, могат да бъдат добавени за защита срещу скокове на напрежението на променлив ток, подобрявайки издръжливостта и надеждността на настройката.Можете допълнително да приспособите AD736 към конкретни приложения, като следвате препоръки в листа с данни, като например регулиране на стойностите на свързващи кондензатори или изглаждащи кондензатори, за да промените времето за реакция или да подобрите производителността при уникални условия.Тази адаптивност прави AD736 идеален избор за широк спектър от нужди от измерване на RMS.Фигурата по -долу предоставя подробна схема за приложение за AD736.Той включва незадължителни външни компоненти, като свързващи кондензатори и защитни диоди, заедно с препоръчаните конфигурации за постигане на точно преобразуване и защита на RMS от напрежение в различни сценарии.

Приложения на AD736

Прецизно измерване: Идеален за точно измерване на не-синусоидални напрежения.Обикновено се използва в лаборатории за прецизно валидиране на данни по време на експерименти.

Прецизни волтметри: POWERS PERCISION VOLTMETERS, използвани в образователни и индустриални условия.Надеждни и адаптивни към разнообразни нужди за измерване на напрежението.

Мултиметри и гъвкавост: Подобрява мултицетната функционалност за измерване на различни параметри извън напрежението.Предпочитан за неговия компактен, многофункционален дизайн.

RMS-операции, управлявани от батерия, към постоянен ток: Енергийно ефективна за дългосрочна употреба в устройства с захранване на батерии.Отличен за теренна работа в отдалечени райони с ограничен достъп до енергия.

Средни приложения за реагираща верига: Използва се при аудио тестване и измерване на електроенергия за постоянна производителност.Подобрява качеството на звука и подобрява надеждността на аудио оборудването.

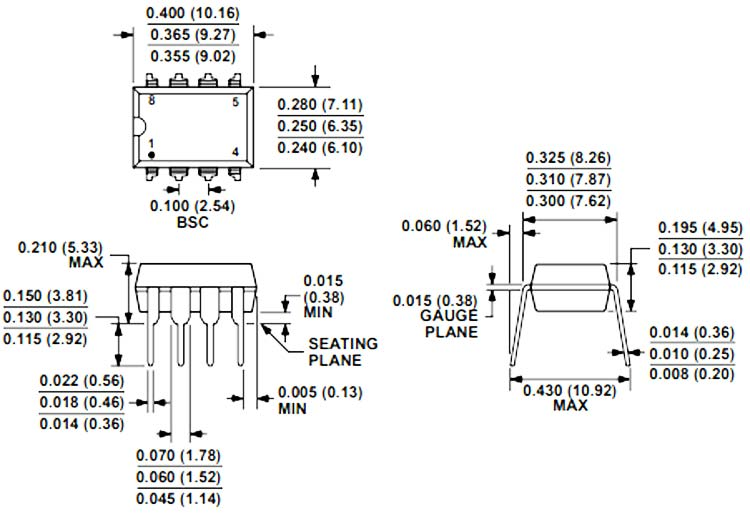

AD736 2D модел и размери
