Изчерпателен преглед на броячите нагоре/надолу: Дизайн на веригата и 74193 IC обясни

В сложния свят на цифровата електроника броячите играят основна роля в последователния дизайн на веригата, което позволява прецизно събиране на цифрови импулси в различни приложения.Тези основни компоненти се захранват от джапанки (FFS), синхронизирани със сигнали за часовник (CLK), като гарантират надеждно проследяване и обработка на временни данни.Независимо дали функционират като отделни устройства или като основни части от по -големите системи, броячите са се превърнали в необходим в цифровия дизайн.Сред разнообразните видове броячи, броячите нагоре/надолу се открояват за уникалната си способност да се броят в двете посоки, предлагайки несравнима гъвкавост и ефективност.В тази статия се разпадаме в механиката, приложенията и значимостта на броячите нагоре/надолу, с прожектор на универсалния 74193 IC.Изследвайки тяхната роля в действителните системи и дигиталните иновации, ние се стремим да предоставим цялостно ръководство за вас.

Каталог

Разбиране на брояча нагоре/надолу

Броячите нагоре/надолу предлагат сложен метод за броене, което позволява операции с двойна насока въз основа на конкретни контролни сигнали.Тези броячи се намират в приложения, при които броене нагоре и надолу са необходими, както се вижда, както се вижда от TTL технологиите - като 74LS190 и 74LS191 - които умело режимите на преобразуване на превключването в отговор на техните директиви за въвеждане.

4-битов бинарен брояч нагоре/надолу

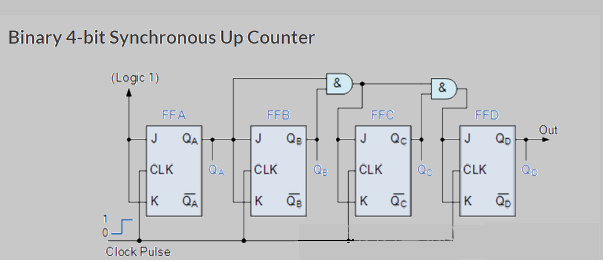

4-битовият брояч олицетворява бинарното преброяване, умело се движи от 0000 до 1111 и циклично циклично.Импулсите на часовника задвижват механизма за увеличаване в диапазон 0-15, като всеки кърлеж методично подтиква последващо състояние.

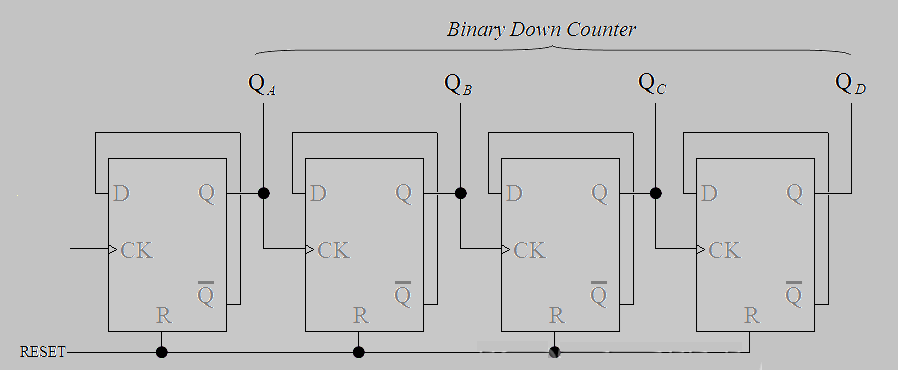

За разлика от това, процесът на декрементиране, измествайки от 1111 до 0000, разчита на четири джапанки от тип D, активирани от ръбовете на часовника.Иновативното използване на обърнати механизми за обратна връзка постига хармонично взаимодействие на резултатите, подчертавайки както креативността, така и прецизността.

Синхронен 3-битов брояч нагоре/надолу

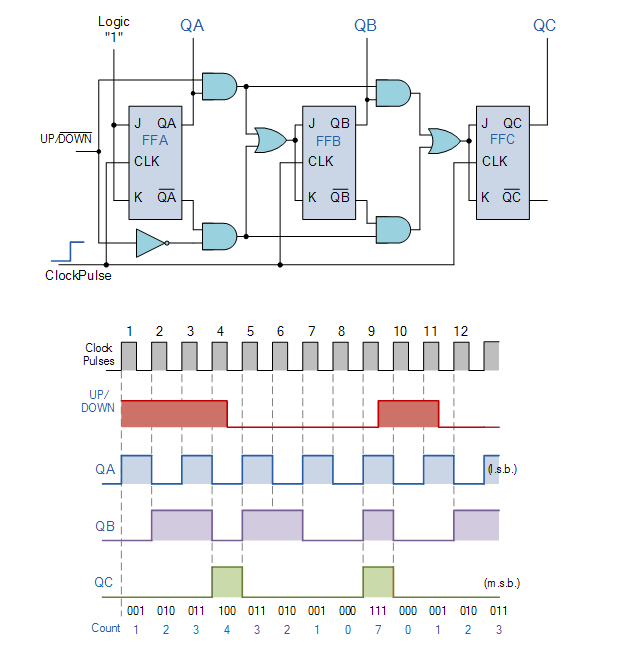

3-битовият синхронен брояч, използвайки JK джапанки, илюстрира ефективен подход за броене от 0 (000) до 7 (111) и обратно.Неговият синхронен дизайн позволява усъвършенстван контрол върху процеса на броене, при който всеки преход на състоянието се координира от прецизни входни команди.Тази функция повишава точността при преброяване от 0 до 7, като същевременно умело управлява броя на низходящите от 7 до 0.

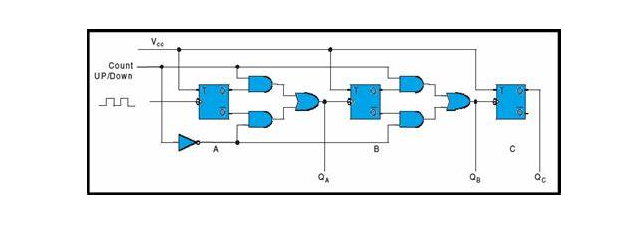

Проектиране на верига нагоре/надолу

3-битовата броячка стои като ключов елемент в цифровия дизайн, обслужвайки различни отброяващи и времеви цели.Той последователно използва джапанки (FFS), за да определи посоката на броя-асконсиране или спускане.

В режим Up-Count, всеки FF е подравнен с вход на часовника, получен от предходния изход на FF (Q), като ръководи веригата в подредено изкачване през двоични състояния от 000 до 111. Тази последователност често намира благоприятно в приложения, изискващи точно времеКонтрол, включително цифрови часовници и калкулатори, където точността предизвиква удовлетвореност и надеждност.

Преминаването към режим на спускане изисква умен подход, ангажиране на обратните изходи на джапанките.Отпускайки се от обикновен марш напред, тази конфигурация пренасочва всеки вход на часовника на FF, за да получава сигнали от допълнението на предходния изход на FF Q.Следователно, схемата се брои в обратна страна, от двоичен 111 назад до 000. Такава адаптивна функционалност се оказва главно привлекателна при проектирането на обратими броячи за отстъпване в системи като цифрови одометри и таймери за намаляване - финото удоволствие от движение назад толкова гладко, колкото и напред, не може да бъде пренебрегнато.

Механика на брояча нагоре/надолу

Функционалността на брояча нагоре/надолу разчита на контролен вход, който определя неговия работен режим, диктувайки дали броят ще се изкачи или се спусне.Същността на неговата работа се намира в безпроблемната синхронизация между изхода на джапанки (FFs) и контролни сигнали, засягащи следващите FF.В приложенията дори и най -малкото отклонение от перфектното време може да доведе до грешки в броене, подчертавайки колко динамично е да се координира точно времето на сигнала.

• Режим на броене

Състояние	Qc	Qb	Qa
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Режим на отброяване

Състояние	Qc	Qb	Qa
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

В типична конфигурация три джапанки съхраняват 3-битова цифрова стойност, което позволява бинарен брой, вариращ от 0 до 7. Често можете да се сблъсквате с предизвикателства, поддържайки надеждността на съхраняваните стойности, особено когато се справяте с среди, които са с електрически шум или смущения.За да се справят с тези предизвикателства, често се използват допълнителни техники за синхронизация или филтриране, като се гарантира, че данните са запазени по време на преходите.

Логическите порти значително влияят върху начина, по който се насочват тези сигнали, гарантирайки, че броячът отговаря на неговите оперативни нужди.Те управляват потока, за да гарантират, че само едно състояние - или увеличаване или намаляване - се активира във всеки момент.Разширените схеми могат да включват програмируема логика, предлагайки подобрена адаптивност и динамични корекции.Това въвежда интригуващ аспект: Проектирането на броячи с предвидливост за бъдеща мащабируемост може значително да разшири тяхната полезност.

Рафиниране на динамиката на пулса на часовника с помощта на брояч нагоре/надолу

Броячът нагоре/надолу преобразува състоянията чрез коригиране на изходите на Flip-Flop (FF) в отговор на промените в импулса на часовника.

• В сценария за отброяване: Свържете първоначалния флип-флоп към логиката 0, което го причинява да се превключва на низходящите ръбове на часовника, подобрявайки синхронизацията със системните цели за безпроблемен поток.Мислите, получени от опита на дизайна на цифрови вериги, предполагат, че балансирането на тези превключващи действия може да намали фалшивите задействания, като по този начин се увеличава надеждността с течение на времето.

Преброяване на понижаване и хармоничен държавен преход

• В режим на отчитане: Свържете се с логика 1, за да активирате всички джапанки за превключване, което води до плавно намаляване от по-високи състояния.Този метод може да се оприличи на внимателното разгръщане на пружина, където прецизността и времето осигуряват минимално механично напрежение по време на връщането към изходното ниво.Това подреждане улеснява постепенното намаляване, докато не бъде подтикната последователност на нулиране.

Ефективно нулиране на цикъла и увереност на последователността

Рутинните нули се появяват на всеки осем цикъла на часовника, осигурявайки постоянна работа.Осем цикълната рамка осигурява определена фаза за всяко изместване на състоянието, като се гарантира, че всяка фаза е завършена ефективно, преди да започне следващата.Обратната връзка от практически приложения предполага, че тези периодични нули предотвратяват натрупването на грешки, засилвайки оперативното равновесие.

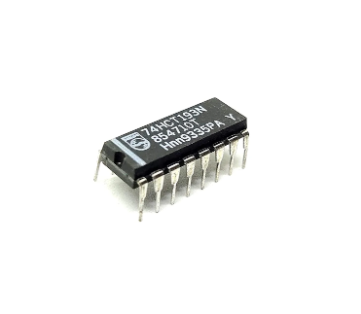

74193 Общ преглед на IC

The 74193 Интегралната верига, известна като 4-битов синхронен двоичен брояч, умело управлява както функциите за отброяване нагоре, така и надолу.Способността му да се справя с броя на последователности до модул от 16 се поддава на широк спектър от цифрови приложения.Този IC е уникално проектиран с терминали, специално за броене на нагоре и надолу, заедно с главно нулиране и вход за натоварване, което осигурява лекота при конфигурирането на първоначалното състояние според различни нужди.

Архитектурата на IC 74193 поддържа безпроблемно преброяване.В цифровите устройства изборът между отброяване нагоре и надолу повишава адаптивността на системата.Всяка операция за броене е точно приведена в съответствие с пулса на часовника, което го прави надежден избор за сложни системи, където времето е от съществено значение.За вас тази синхронизация може да бъде стратегически фактор за осигуряване на последователно изпълнение на последователността.

Основна характеристика на този IC е Master Reset, който позволява незабавното нулиране на всички битове - функция, често разгърната по време на стартиране или при коригиране на грешки.Освен това, входът на натоварването увеличава своята полезност, като ви позволява да задавате предварително определени първоначални преброявания, което позволява степен на персонализиране, необходима в различни цифрови контексти.Подобна персонализация става основна при сценарии, при които устройствата претърпяват редовна инициализация или изискват специално обработка по време на прекъсвания.

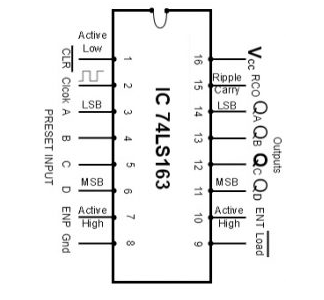

Конфигурация на ПИН

ПИН номер	Име на ПИН	Описание
ПИН 1	Clr	Активно-ниско нулиране вход.
ПИН 2	Clk	Входен сигнал на часовника.
ПИН 3	A (LSB)	Предварително зададен вход на данни.
ПИН 4	Б	Предварително зададен вход на данни.
ПИН 5	C	Предварително зададен вход на данни.
ПИН 6	D (MSB)	Предварително зададен вход на данни.
ПИН 7	Enp	Активно висок вход, обозначен с ENP.
ПИН 8	GND	Заземен щифт.
ПИН 9	Зареждане	Вход за натоварване с активно-ниско натоварване.
ПИН 10	Ent	Активно висок вход, обозначен в Ent.
ПИН 11	QD (MSB)	Изход на флип-флоп.
ПИН 12	Qc	Изход на флип-флоп.
ПИН 13	Qb	Изход на флип-флоп.
ПИН 14	QA (LSB)	Изход на флип-флоп.
ПИН 15	RCO	Ripple пренася изходно преход от 0 до 1.
ПИН 16	VCC	Вход за захранване.

Характеристики

Функция	Описание
CLK честота	Работи с CLK честота 32 MHz.
Използване на мощността	Използването на мощност е ограничено при 93 MW.
Тип брояч	Функционира като 4-битов брояч на модул-16 нагоре/надолу.
Предварително зададени входове	Предлага се с налични предварително зададени входове.
Програмиране	Функции Синхронно програмиране.
Ripple Carry	Има вътрешно пулсационно пренасяне за ефективно броене.
Носете изход	Предлага изход за носене, подходящ за N-битово каскадиране.
Време за разпространение	Похвалете време за разпространение от 14 ns.

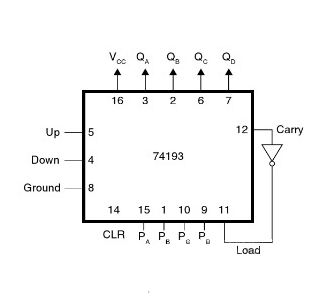

Изграждане на брояч нагоре/надолу с IC 74193

Комплексният 74193 IC, разпознат за своите адаптивни функции за броене, е ценен компонент в цифровите системи за активиране на универсални задачи за отброяване нагоре/надолу.В оформлението на веригата PIN-16 е свързан към VCC, за да осигури IC оперативна мощност.Ясните щифтове се основават стратегически, което действа за нулиране на брояча, когато се изисква, като помага за поддържане на надеждността и производителността на системата.

Двоичните данни влизат в IC чрез PINS PA, PB, PC и PD.Съответните бинарни изходи могат да бъдат достъпни при QA, QB, QC и QD, като се доставят обработени броя, които са най -добри за задачи като схеми за синхронизация и честотни разделители, изискващи висока точност.

Посоката на броя, независимо дали увеличава или намалява, се контролира чрез специализирани входове на часовника.Тази способност ви позволява динамично да регулирате последователността на броене на IC, подобрявайки нейната гъвкавост в различни приложения.Когато използвате IC в практически сценарии, той е доминиращ внимателно да оформите пулса на часовника и да адресирате проблемите с шума, за да се избегнат неправилни бройки, като се гарантира, че веригата работи надеждно.

Сравнителен анализ на брояч на брояч и надолу

Брояч	Долу брояч
Броячът на UP от „0“ до максималния си лимит	Стичащият брояч започва от пиковата му стойност и се спуска до '0'
Той брои събития във възходяща последователност	Той брои събития в низходяща последователност

Силни страни и ограничения на броячите нагоре/надолу

Силни страни

Броячите нагоре/надолу осигуряват различни ползи, особено в света на Интегриране във високоскоростни системи.Тяхната пряка структура на джапанки подпомага безпроблемната свързаност, често водеща до рентабилни опции за цифрови устройства, където минимизирането на сложността е приоритет. Възможността да се брои в двете посоки - програди и надолу - добавяне на гъвкавост, което се оказва полезна в приложения като цифрови часовници или броячи на събития, където е желателно двупосочно броене. Освен това тяхната функционалност свети в тестовите системи, използвани за потвърждаване на логически сигнали.Практически приложения оценяват своите Неусловен дизайн, който гарантира по-просто отстраняване на грешки и поддръжка, предлагайки забележително предимство за вас, фокусирани върху задачите за решаване на проблеми и оптимизация.

Ограничения

Въпреки силните страни, броячите нагоре/надолу показват конкретни ограничения, особено по отношение на точността при повишени честоти. С увеличаването на оперативните скорости те могат да срещнат неточности, представяйки предизвикателства в системите, които дават приоритет на високата надеждност. Тези неточности често произхождат от разчитане на синхронизацията на външния часовник, която може конкретно да Изисквайте допълнителни вериги на флип-флоп.Такива изисквания могат Увеличете сложността на веригата и въведете потенциални забавяния на времето.Освен това, когато управлявате сложни битови системи, Всяко закъснения, свързани с броячите, могат да се изострят, влияещи върху цялостната ефективност на системата.Следователно често можете да изследвате алтернативни решения или допълнителни компоненти за смекчаване на тези ефекти, основавайки техните стратегии върху подобрените техники за синхронизация.Навигирането на тези компромиси изисква обмислена оценка на нуждите на системата и как подобни елементи могат да повлияят на производителността, често ви насочват към стратегически подобрения на дизайна, съобразени с конкретни изисквания на приложението.

Използване на броячи нагоре/надолу

Авто-реверсивни броячи

В света на системното инженерство, което изисква щателен контрол, броячите нагоре/надолу въвеждат полезна функция: Автоматичното регулиране на посоката на броене в определени граници.Тази адаптивност поддържа безупречен преход между броене напред и назад.Подобна функция става особено ценена в автоматизирани среди, където проследяването на движението в двете посоки дълбоко влияе върху оперативната ефективност.Индустриалната роботика, например, използва този атрибут, за да гарантира точността, след като достигне границите на движението си.

Разделители на часовника

В рамките на цифровите електронни системи броячите нагоре/надолу допринасят значително за производството на разделители на часовника, които умело модулират честотата на сигналите на часовника.Тази модулация подпомага конструирането на сигнали за синхронизация, които са ключови за задвижване на различни компоненти с различни честоти в интегрирана система.Предлагайки часовници с различна скорост, тези броячи играят основна роля в синхронизирането на разнообразни процеси, като по този начин задоволяват уникалните нужди на системата.

Системи за управление на паркинг

В градските пространства, задушени с трафика, броячите нагоре/надолу доставят динамични решения чрез системи за управление на паркинг.Чрез методично увеличаване на броя с влизането на всяко превозно средство и намаляването му при излизане, тези броячи предоставят навременни актуализации на наличните места за паркиране.Този действителен механизъм за проследяване поддържа ефективно използване на инфраструктурата за паркиране, докато обогатява вашия опит.

Честотно разделяне

За задачи, включващи честотно разделяне в комуникационни мрежи, броячите нагоре/надолу се оказват изключително изгодни поради ниския си шум и намалената консумация на енергия.Тези броячи подпомагат щателното разделение и управление на честотите, което позволява настаняването на множество канали в рамките на мрежа.В среди с обширна обработка на сигнала използването на такива броячи осигурява минимална намеса, поддържайки целостта и качеството на комуникационните сигнали.

Асинхронно декадално броене

Броячите нагоре/надолу позволяват асинхронно декадално броене, използвани за приложения, където операциите се извършват независимо от глобалните часовници.В асинхронните системи тези броячи осигуряват надежден подход за постигане на преброяване на база 10, изкопвайки в адаптивността, без да се изгуби точността.Тяхната полезност свети в системи, работещи при различни условия, като се регулира гладко, без да се жертва точността.

Заключение

Тази статия се разпада в сложните дизайнерски и оперативни аспекти на брояча нагоре/надолу, като се фокусира върху IC 74193.Известен със своите възможности за двойно броене - и възходящ и низходящ - има разнообразни приложения, от сложни системи за паркиране до сложни задачи за честотно разделение.Тъй като технологичните пейзажи се изместват, дълбокото разбиране на тези компоненти може да доведе до иновации и повишаване на ефективността.Помощната програма на брояча нагоре/надолу се простира извън конвенционалните приложения, като се впуска в автоматизирани системи, където точните механизми за отброяване повишават ефективността.Например, в динамичните решения за управление на трафика, такива броячи играят основна роля, като интегрират действителни данни за оптимизиране на потока.Използването на гъвкавостта на устройството позволява предизвикателствата в различни сектори да бъдат изпълнени с персонализирани стратегии.От специфичните за индустрията прозрения, точното прилагане на тези броячи може значително да повиши работата на системата.
