Обяснение на циклоконвертора: Лесно ръководство за работа и употреба

В тази статия ще научите какво представлява циклоконверторът и как той директно преобразува променлив ток от една честота в друга, без да използва DC етап.Ще разберете как работи, включително как вълните се контролират и оформят с помощта на тиристори и техники за превключване.Статията също така обхваща неговите основни характеристики, видове и основни компоненти.В края ще видите къде се използват циклоконверторите и защо са важни за приложения с висока мощност.

Каталог

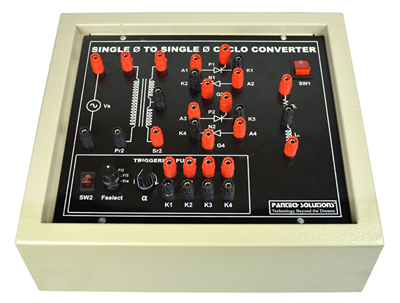

Фигура 1. Циклоконвертор

Какво е циклоконвертор?

Циклоконверторът е директен AC-към-AC преобразувател на мощност, който променя честотата на входното захранване с променлив ток, без да използва междинна DC връзка.Той преобразува променливотоково захранване с фиксирана честота в изходен променлив ток с променлива честота, подходящ за специфични изисквания за натоварване.Този тип преобразувател директно обработва входната форма на вълната, за да произведе изход с по-ниска или по-висока честота.Циклоконверторите се използват широко в системи, които изискват плавно и непрекъснато изменение на честотата.Те са особено полезни в приложения с висока мощност, където ефективното управление на честотата е важно.Основната функция на циклоконвертора е да осигури контролирано променливотоково захранване при желаната честота, като същевременно поддържа синхронизация с входното захранване.

Характеристики на циклоконвертора

• Широк диапазон на изходната честота

Циклопреобразувателите могат да генерират изходни честоти, които са по-ниски или по-високи от входната честота.В повечето практически случаи изходната честота е значително по-ниска, обикновено по-малко от една трета от входната честота.Тази гъвкавост позволява прецизен контрол върху променливотоковото захранване, подавано към товарите.Регулируемият честотен диапазон прави циклоконверторите подходящи за приложения с променлива скорост.

• Несинусоидална изходна форма на вълната

Изходната форма на вълната на циклоконвертора не е чиста синусоида, а се състои от сегментирани части от входната форма на вълната.Това води до изкривяване на формата на вълната, което включва хармонични компоненти.Качеството на изходната форма на вълната зависи от точността на управлението и моделите на превключване.Често е необходимо допълнително филтриране, за да се подобри гладкостта на вълновата форма.

• Високо хармонично съдържание

Циклоконверторите по своята същност произвеждат значително хармонично изкривяване поради оформянето на формата на вълната.Тези хармоници могат да повлияят както на товара, така и на захранващата система.Хармониците могат да доведат до допълнително нагряване, шум и намалена ефективност на електрическото оборудване.Необходим е правилен дизайн на системата, за да се сведе до минимум тяхното въздействие.

• Възможност за работа с висока мощност

Циклоконверторите са способни да се справят с големи нива на мощност, което ги прави подходящи за тежки индустриални приложения.Те обикновено се използват в мегаватови системи, където се изисква стабилно преобразуване на мощността.Дизайнът поддържа висок ток и напрежение.Това ги прави надеждни за взискателни електрически среди.

• Директно преобразуване на мощността

Тъй като циклоконверторите не използват DC междинен етап, те предлагат директен пренос на енергия от вход към изход.Това намалява необходимостта от обемисти компоненти за съхранение на енергия като кондензатори или индуктори.Липсата на DC връзка опростява някои аспекти на дизайна на системата.Освен това позволява ефективна работа при ниски честоти.

Принцип на работа на циклоконвертора

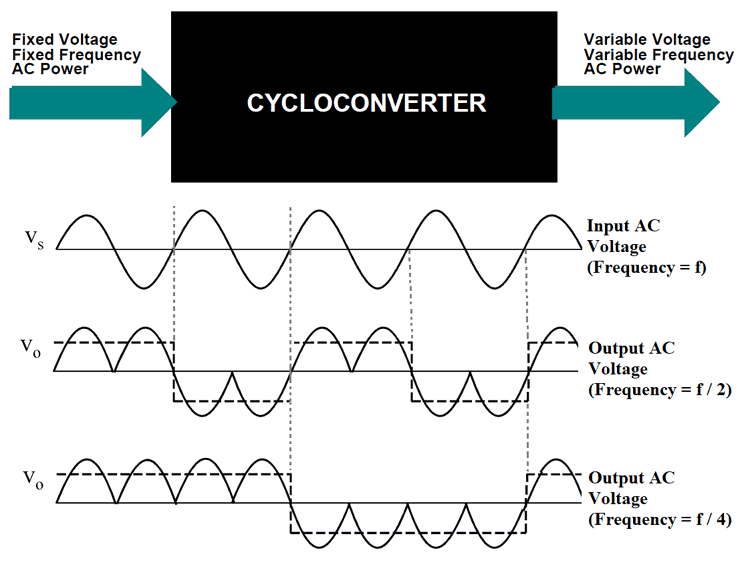

Фигура 2. Принцип на работа на циклоконвертора

1. Обработка на входно захранване с променлив ток: Циклоконверторът получава входно захранване с променлив ток с фиксирана честота, което служи като източник на форма на вълната за преобразуване.Тази форма на входната вълна се наблюдава непрекъснато, за да се определи нейната моментна полярност на напрежението.Системата се подготвя да извлече конкретни сегменти от тази форма на вълната за генериране на изход.Входният сигнал действа като базов еталон за всички превключващи действия.По време на този процес не се извършва междинно DC преобразуване.

2. Контролирано тиристорно превключване: Тиристорите се задействат при точни ъгли на запалване, за да се контролира кога токът протича през веригата.Чрез регулиране на тези ъгли на изстрелване преобразувателят избира специфични части от формата на входната вълна.Тази селективна проводимост позволява само определени сегменти да преминат към изхода.Времето на превключване определя ефективната изходна честота.Необходим е точен контрол, за да се поддържа стабилна работа.

3. Избор на сегментирана форма на вълната: Вместо да предава цялата входна форма на вълната, циклоконверторът комбинира множество сегменти от различни цикли.Тези сегменти са подредени така, че да образуват нова форма на вълната с различна честота.Положителните и отрицателните части се избират последователно, за да се конструира изходният сигнал.Получената форма на вълната се доближава до желаната променливотокова мощност.Този процес създава стъпаловидна или модулирана форма на вълната.

4. Формиране на изходна честота: Изходната честота се определя от това колко входни цикъла се използват за формиране на един изходен цикъл.Например, комбинирането на множество входни цикъла може да доведе до по-ниска изходна честота.Конверторът ефективно разтяга или компресира периода на формата на вълната.Това позволява плавно изменение на честотата без прекъсване на потока на мощността.Изходът остава синхронизиран с входното захранване.

5. Непрекъснато генериране на вълнова форма: Циклоконверторът непрекъснато повтаря процеса на избор и превключване, за да поддържа стабилна изходна форма на вълната.Изходното напрежение следва контролиран модел, базиран на последователността на задействане.Това гарантира, че товарът получава постоянно променливотоково захранване с необходимата честота.Процесът протича във времето с минимално забавяне.Стабилността зависи от точното време и координация на превключващите устройства.

Видове циклоконвертори

Въз основа на изходната честота

Циклоконверторите се класифицират въз основа на това дали изходната честота е по-висока или по-ниска от входната честота.

1. Повишаващ циклоконвертор

Повишаващият циклоконвертор е вид AC-към-AC преобразувател, който произвежда изходна честота, по-висока от входната честота.Той увеличава честотата чрез пренареждане на части от формата на входната вълна, за да образува по-къси изходни цикли.Този тип се използва по-рядко поради практически ограничения при постигане на стабилен високочестотен изход.Качеството на изходната форма на вълната става по-изкривено с увеличаване на честотата.Сложността на управлението също нараства с по-високи изходни честоти.Поради тези ограничения повишаващите циклоконвертори рядко се прилагат в индустриални системи.Те се използват главно за специализирани или експериментални цели.

2. Понижаващ циклоконвертор

Понижаващият циклоконвертор е преобразувател, който генерира изходна честота, по-ниска от входната честота.Това се постига чрез комбиниране на множество входни цикъла, за да се образува един изходен цикъл.Този тип е широко използван, защото осигурява стабилен и контролируем нискочестотен изход.Формата на вълната е по-лесна за управление в сравнение с конфигурациите със стъпка нагоре.Понижаващите циклоконвертори обикновено се прилагат в системи с висока мощност.Те предлагат надеждна работа за приложения, изискващи променлив контрол на ниска скорост.Това ги прави най-практичните и широко разпространени видове.

Въз основа на режима на работа

Циклопреобразувателите също се класифицират въз основа на това как протича ток между групите преобразуватели.

1. Циклоконвертори в режим на блокиране

Циклоконверторът в режим на блокиране е тип, при който само една група преобразуватели провежда в даден момент.Това означава, че положителната или отрицателната група са активни, но не и двете едновременно.Неактивната група е напълно блокирана, за да се предотврати циркулиращ ток.Този подход опростява цялостната структура на веригата.Намалява нуждата от допълнителни компоненти за ограничаване на тока.Превключването между групите се контролира внимателно, за да се поддържа правилно формиране на изхода.Операцията в режим на блокиране се използва често поради нейната проста реализация.

2. Циклоконвертори на циркулационен ток

Циклопреобразувателят на циркулиращ ток е тип, при който и двете преобразувателни групи могат да провеждат едновременно.Това позволява на тока да циркулира между положителните и отрицателните групи.За контрол и ограничаване на циркулиращия ток се използва реактор.Тази конфигурация позволява по-плавни преходи между състояния на проводимост.Той помага да се поддържа непрекъснат поток на тока в товара.Системата работи с подобрена непрекъснатост на формата на вълната.Типовете циркулационен ток се използват в приложения, изискващи стабилна изходна производителност.

Циклоконверторна верига и компоненти

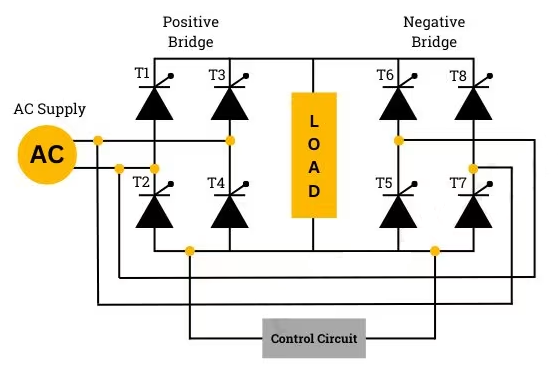

Фигура 3. Циклоконверторна верига

• Тиристори (SCR)

Веригата използва множество тиристори, подредени в мостови конфигурации за контролирано превключване.Тези полупроводникови устройства действат като контролирани превключватели, които регулират текущия поток.Всеки тиристор се задейства в определени моменти, за да оформи формата на изходната вълна.Те се справят с високи нива на напрежение и ток в системата.

• Положителни и отрицателни преобразувателни мостове

Веригата се състои от две основни мостови групи: положителни и отрицателни преобразуватели.Всяка група е отговорна за производството на съответните части от изходната форма на вълната.Тези мостове работят последователно или едновременно в зависимост от режима.Те формират основната структура на циклоконвертора.

• Контролна верига

Контролната верига генерира импулси за запалване на тиристорите въз основа на желаната изходна честота.Осигурява точно време и синхронизация с входното захранване.Блокът за управление определя кои тиристори провеждат във всеки един момент.Той играе ключова роля за поддържане на стабилна работа на конвертора.

• Вход за променлив ток

AC входът осигурява източник на напрежение за преобразуване.Той доставя енергия, която се преработва директно в изходната форма на вълната.Входът обикновено е еднофазен или трифазен AC източник.Неговата честота служи като еталон за генериране на изход.

• Заредете

Товарът е свързан към изхода на циклоконвертора и получава преобразуваната променливотокова мощност.Той може да бъде резистивен, индуктивен или базиран на двигател в зависимост от приложението.Характеристиките на товара влияят върху текущия поток и работата на системата.Правилното съвпадение гарантира ефективна работа.

Предимства и недостатъци на циклоконвертора

Предимства на Cycloconverter

• Директно AC-към-AC преобразуване без DC връзка

• Подходящ за приложения с висока мощност

• Осигурява плавен нискочестотен изход

• Елиминира нуждата от големи компоненти за съхранение на енергия

• Способен да се справя с високи токови натоварвания

• Позволява непрекъснат контрол на честотата

Ограничения на Cycloconverter

• Високо хармонично изкривяване на изхода

• Комплексни изисквания за управление и превключване

• Ограничен диапазон на изходната честота на практика

• Изисква големи и обемисти компоненти

• Лош фактор на мощността при някои условия

• Повишена цена и сложност на системата

Приложения на Cycloconverter

1. Индустриални моторни задвижвания

Циклопреобразувателите обикновено се използват за управление на големи AC двигатели в индустриални среди.Те осигуряват регулируем честотен изход за регулиране на скоростта на двигателя.Това позволява плавна работа при различни условия на натоварване.Те са важни в процеси, които изискват прецизен контрол на скоростта.

2. Електрически тягови системи

В железопътните системи циклоконверторите се използват за задвижване на тягови двигатели.Те позволяват ефективен контрол на скоростта и въртящия момент на двигателя.Това подобрява ускоряването и спирачната ефективност.Те се използват широко в електрически локомотиви и метро системи.

3.Мелници за цимент и стомана

Тежките индустрии като производството на цимент и стомана използват циклоконвертори за големи въртящи се машини.Тези системи изискват стабилна ниска скорост работа при високи натоварвания.Циклоконверторите осигуряват надеждна работа в тежки условия.Те поддържат непрекъснати промишлени процеси.

4. Системи за задвижване на кораби

Циклоконверторите се използват в морските приложения за управление на задвижващи двигатели.Те осигуряват мощност с променлива честота за ефективен контрол на скоростта.Това подобрява горивната ефективност и маневреността.Подходящи са за големи кораби и офшорни плавателни съдове.

5. Валцови мелници

Валцовите мелници използват циклоконвертори за контрол на скоростта на ролките.Това гарантира постоянна обработка на материала и качество на продукта.Системата позволява прецизно регулиране на скоростта на валцуване.Поддържа работа с висок въртящ момент и ниска скорост.

6. Минно оборудване

В минните дейности циклоконверторите се използват за задвижване на тежки машини като трошачки и конвейери.Те осигуряват надеждна мощност при екстремни условия на работа.Това гарантира непрекъсната работа и производителност.Те са идеални за приложения с висока мощност, здравина.

Циклоконвертор срещу инвертор

Аспект	Циклоконвертор	Инвертор
Тип преобразуване	Директен AC–AC (едностепенно преобразуване)	DC–AC (двустепенен: токоизправител + инвертор)
Междинен Етап	Няма DC връзка (0 V DC шина)	DC връзка обикновено 300–800 V (LV) или >1 kV (HV)
Честота контрол	Изход ≈ 0–30 Hz (обикновено ≤ 0,3 × входна честота)	Изход ≈ 0–400 Hz (индустриални), до kHz в задвижвания
Изходна честота Обхват	Ограничено до ~10–30% от входната честота	0 Hz до няколко сто Hz (или повече)
Качество на вълновата форма	THD обикновено 20–40%	THD обикновено <5% with PWM and filtering
Хармонично съдържание	Доминиращ хармоници от нисък ред (5-ти, 7-ми и т.н.)	Високочестотен хармоници (по-лесни за филтриране)
Ефективност	~85–92% (оптимизиран за работа с ниска честота)	~90–98% в зависимост от топологията и натоварването
Ниво на мощност	Обикновено 1 MW до >50 MW системи	От <1 kW до мулти-MW системи
контрол Сложност	Висока (фаза управление с множество тиристори)	Умерен (ШИМ базирано цифрово управление)
Размер	Голям отпечатък поради трансформатори/реактори	Компактен поради високочестотно превключване
Превключване устройства	SCR (тиристори), линейно комутирани	IGBT/MOSFET, самокомутиран
Скорост на реакция	бавно (зависи от честотата на линията, десетки ms)	бързо (микросекунди до милисекунди)
Входяща мощност Фактор	Обикновено ниско (0,5–0,8 изоставане)	Висок (0,9–0,99 с техники за контрол)
Типично Приложения	Голям синхронни двигатели, валцови мелници, тяга	VFD, възобновяеми енергия, UPS, EV устройства

Заключение

Циклопреобразувателите осигуряват директно преобразуване на честота AC-към-AC, което ги прави много подходящи за приложения с висока мощност, които изискват прецизен и непрекъснат контрол на изходната честота.Тяхната работа разчита на контролирано превключване и сегментиране на формата на вълната, поддържани от ключови компоненти като тиристори и преобразувателни мостове.Въпреки че предлагат предимства като ефективен нискочестотен изход и висока мощност, те също така представляват предизвикателства като хармонично изкривяване и сложни изисквания за контрол.
