DS1302 RTC чип: Блок -диаграма, спецификации и Pinout

Това ръководство разглежда задълбочен чип (RTC) чип (RTC) на DS1302, изследвайки неговия дизайн, функции и приложения с технически фокус.DS1302 е широко признат заради своята прецизност в поддържането на точен час и дата, като същевременно консумира минимална мощност и автоматично се регулира за годините на скока.Обхващайки всичко - от основната му функционалност и конфигурациите на ПИН до неговата роля в съвременната електроника и напредък при поддържането на времето, тази статия предоставя задълбочен анализ на въздействието на чипа върху технологията и дизайна.

Каталог

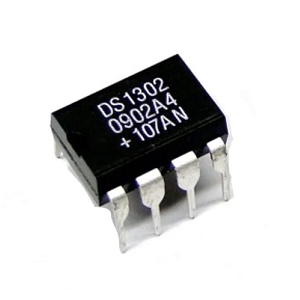

Какъв е DS1302 RTC чип?

The DS1302, създаден от Maxim Integrated (първоначално от Dallas Semiconductor), е чип в реално време (RTC), предназначен да запази точно информация за времето и датата на различни приложения.Този микрочип съхранява стойностите на времето, вариращи от години до секунди и се приспособява за скокови години, като по този начин отговаря на приложения, които изискват точно управление на времето.Той поддържа както 12-часови, така и 24-часови времеви формати, което го прави отличен избор за сложни проекти за електроника и вградени системи.Чипът се разпознава заради минималната си консумация на енергия, аспект, който е ценен в устройствата, управлявани от батерията.Характеристиката на автоматичната настройка на годината на LEAP илюстрира безпроблемна интегриране на точността на дизайна и практическата функционалност, като гарантира непрекъснато, прецизно проследяване на времето, без да е необходимо ръчни актуализации.

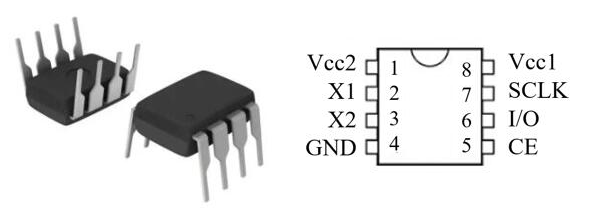

ПИН конфигурация на DS1302

Пин №	Име на ПИН	Описание
1	VCC2	Вторият вход за доставка, когато VCC2 е по -голям от VCC1 + 0.2V, DS1302 Сими през този щифт.
2, 3	X1 и x2	За свързване на външен кристален осцилатор на 32.768khz.
4	GND	Земята.
5	CE	Този щифт е настроен на високо по време на четене или запис.
6	I/O (ред данни)	Това е двупосочният щифт на данните към 3-течовете интерфейс.
7	SCLK (сериен часовник)	Използва се за синхронизиране на движението на данни на сериен интерфейс.
8	VCC1	Акумулаторен източник на енергия, свързан към този щифт.

Характеристики на DS1302

Функция	Описание
Часовник в реално време	Проследява час, дата, ден, година и скок година.
Режими на прехвърляне на данни	Поддържа режим на единичен и спукване за данни.
Рам	31x8, подкрепена от батерията RAM с общо предназначение.
Интерфейс	Прост 3-проводник.
Съвместимост	TTL-съвместим.
Работно напрежение	Работи от 2V до 5.5V.
Размер	Компактен дизайн.
Налични пакети	8-пинов потапяне, 8-пинов, така че.

DS1302 Технически спецификации

Тип	Параметър
Захранване на напрежение (типично)	3.3V
Обхват на напрежение на всеки щифт	-0.5V до 7.0V
Работна температура (търговска)	0 ° C до +70 ° C.
Работна температура (индустриална)	-40 ° C до +85 ° C.
Температурен диапазон на съхранение	-55 ° C до +125 ° C.
Температура на запояване	260 ° C.

DS1302 CHIP и DS1302 RTC модул

ChIP в реално време (RTC) DS1302 е универсален компонент, който интегрира функциите на часовника и календара с 31 байта статична RAM за ефективно управление на данните, което го прави много надежден за приложения, изискващи дългосрочна точност.Използвайки серийна комуникация, DS1302 минимизира използването на щифтове, което е идеално за вградени системи, приоритизиращи енергийната ефективност и рационализирания дизайн.Версията на модула подобрява функционалността с кристален осцилатор от 32 kHz и резервно копие на батерията, като гарантира непрекъсната работа по време на повреди на мощността, докато компактният му SIP дизайн позволява лесна интеграция в табла за прототипиране и образователни проекти.Съвместим с платформи като Arduino и Raspberry Pi, модулът поддържа експерименти и насърчава иновациите.Неговата практичност блести в приложения като Agritech, където прецизно време за поддържане на времето за регистриране на данни и проследяване на околната среда.

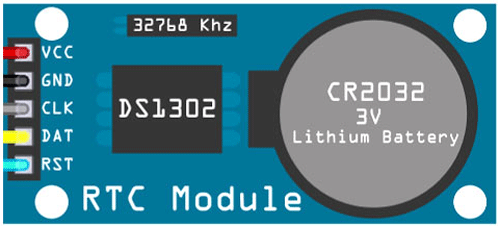

DS1302 RTC модул Pinout

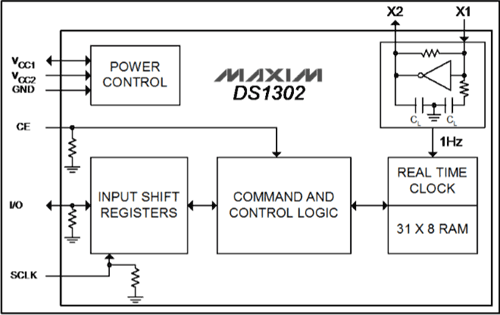

DS1302 RTC Chip Block Diagram

Интегриране на DS1302 RTC чипа

За да се осигури оптимална ефективност с DS1302 RTC чипа, използвайки стратегия за управление на мощността, която използва както резервна клетка, така и контролер.Тази настройка с двоен източник намалява риска от прекъсвания на мощността и повишава надеждността на системата.Кристален осцилатор от 32,768 kHz е необходим за поддържане на прецизно време, тъй като неговата стабилност пряко влияе върху генерирането на честотата на устройството.Приоритизирането на последователната операция на осцилатора помага за подобряване на общата точност на системата.Интегрирането на DS1302 в по -голяма мрежа изисква правилна конфигурация на неговата комуникационна рамка, по -специално свързване на I/O, нулиране и часовник на пиновете към микроконтролера.Осигуряването на гладко взаимодействие с данни чрез синхронизация и задълбочени тестове за срокове свежда до минимум шансовете за несъответствия в данните или грешки в комуникацията, като подкрепят надеждни операции в реално време.

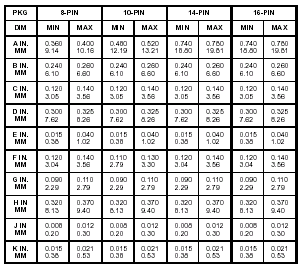

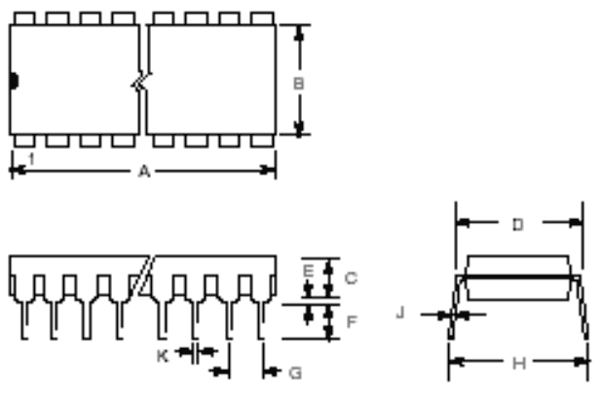

DS1302 2D-модел и измерение

DataSheet PDF

DS1302 таблици с данни:

DS1302.PDF
