DS1307 RTC модул: компоненти, приложения и спецификации

Това ръководство изследва модула DS1307 в реално време (RTC), елемент за прецизно време в широк спектър от електронни системи.Обикновено се използва в устройства като компютри и сървъри, DS1307 осигурява надеждно управление на времето чрез вградения си контролер, кварцов кристален резонатор и осцилатор.В това ръководство ще разгледаме неговия вътрешен дизайн, ключови технически характеристики, техники за взаимодействие и приложения, като показваме как поддържа точността дори при минимално потребление на енергия.

Каталог

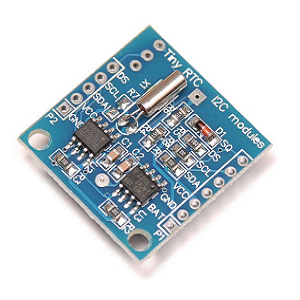

Преглед на DS1307 RTC модула

The DS1307 RTC модулът предлага забележително ефективна опция за поддържане на прецизни измервания на времето, интегриране на комуникацията на I2C, за да се увеличи максимално функцията.Централен за своите възможности, той разполага с цялостен двоичен кодиран десетичен (BCD) часовник и календар, съчетан с 56-байтов нелетен SRAM за ефективно съхранение на данни.Чрез автобуса I2C можете да извлечете информация за секунди, минути, часове, дни, дати, месеци и години, като заемате усещане за контрол върху извличането на данни за времето.Функцията BCD Clock/Calendar е изработена, за да опрости представянето и манипулацията на времето, като се гарантира както точност, така и лекота в използването.Включването на 56-байтов SRAM засилва своята устойчивост, предлагайки усещане за сигурност, като поддържа целостта на данните дори по време на загубите на мощност, което позволява допълнително определено съхранение на данни без притеснение.Разширеният инженеринг на модула поддържа автоматични корекции за датите на края на месеца, включително изчисленията на Leap Year, което повдига тежестта на ръчните корекции в непрактични настройки.Наличието на 12-часови и 24-часови формати, заедно с индикатори AM/PM, дава разнообразни предпочитания на съвпадение, отразявайки адаптивността на модула.Отличен аспект на DS1307 е неговата способност за захранване, улесняване на плавното изместване към резервното захранване по време на основните прекъсвания на захранването.Това гарантира непрекъснато време за поддържане на времето, което се оказва изгоден в приложенията, при които непрекъснатостта е приоритетна и се очаква надеждност на данните за постоянно време, например в вградените системи.

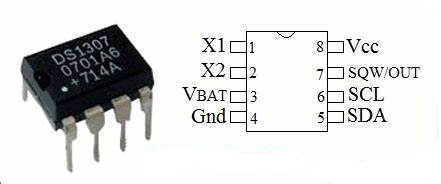

ПИН конфигурация на DS1307 IC

Пин №	Име на ПИН	Описание
Щифтове 1 и 2	X1, x2	Кристалният осцилатор трябва да бъде свързан с тези две пина.
ПИН 3	V-прилеп	Свързан към положителния терминал на батерията;служи като a резервно захранване за вход за нормална 3V литиева клетка, за да се поддържа прецизно Поддържане на времето, когато се губи основната сила.
ПИН 4	GND	Заземен щифт (отрицателен вход на мощността) на RTC IC.
ПИН 5	VCC	Положителен вход на мощност с диапазон от 3,3V до 5,5V.
ПИН 6	SCL & SDA	SCL: Вход за часовник за комуникация с I2C, синхронизиране Движение на данните.SDA: Pin на I/O за данни за I2C сериен интерфейс.
ПИН 7	SQW/OUT	Използва се за получаване на честоти на квадратна вълна (1Hz, 4kHz, 8kHz, или 32kHz) програмно.

Характеристики и спецификации на DS1307 RTC

Функция/спецификация	Описание
Работно напрежение	5V
Тип пакет	Предлага се в 8-пинов пакет SOIC/DIP.
Интерфейс	Двупроводен I2C интерфейс.
Изходен щифт	1Hz изходен щифт.
Консумация на енергия	Консумира <500NA в режим на архивиране на батерията с ОБИЛАТОР РАБОТА.
Не-лебилна памет	56 байта за съхранение на данни.
Предварително програмирано време	Предлага се предварително програмиран с настоящото време.
Функции за поддържане на времето	Управлява всички функции за поддържане на времето.
Валидност на компенсацията	Валиден до 2100 година.
Резервно копие на батерията	Модулът е подкрепен от батерията.
Съвместимост на микроконтролерите	Осигурява прости серийни порта интерфейси за повечето микроконтролери.
Откриване на мощност	Разполага с автоматично откриване и превключване на захранването схема.

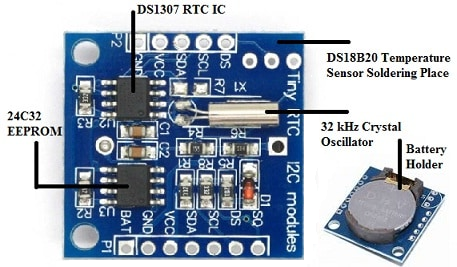

Компоненти на DS1307 RTC модула

DS1307 RTC интегрирана верига

Централна за модула е DS1307 RTC IC, натоварена с поддържането на точно време в многобройни приложения.Той интерфейсира чрез I2C протокол, улеснявайки директния обмен на данни с минимално окабеляване, отразявайки често желаната простота в практическите приложения.The IC offers operation in either a 24-hour or 12-hour format with AM/PM indication, accommodating diverse timekeeping needs.

32kHz Crystal Oscillator

Кристален осцилатор от 32kHz осигурява стабилна честота, необходима за точността на времето.Докато температурните изменения могат да причинят леки смени, те се управляват чрез методи за компенсиране на температурата, като се използват емпирични прозрения за прецизна прецизност.

24C32 EEPROM компонент

С участието на 24C32 EEPROM чип, модулът позволява постоянно съхранение на настройките на конфигурацията.Използвайки споделената I2C шина с RTC, тя повишава ефективността на комуникацията.Embedding data within the hardware increases device self-reliance and operational dependability.

Капсулиране на батерията и 3V литиева клетка

За да осигури непрекъснато време за поддържане на времето по време на прекъсвания на мощността, модулът включва държач на батерията за литиеви клетки CR2032.Тази приемственост намира паралели в архивиращите системи, които защитават целостта на данните и поддържат оперативния поток, особено в области, които изискват постоянна функционалност.

Температурен сензор интерфейс за DS18B20

Модулът може да побере DS18B20 температурен сензор чрез незадължителен порт.Мониторингът на температурата става полезен при сценарии, при които условията на околната среда могат да повлияят на точността на времето.В индустриалните настройки такива данни водят до моментално усъвършенстване, осигуряващи ефективност и точност в процесите.

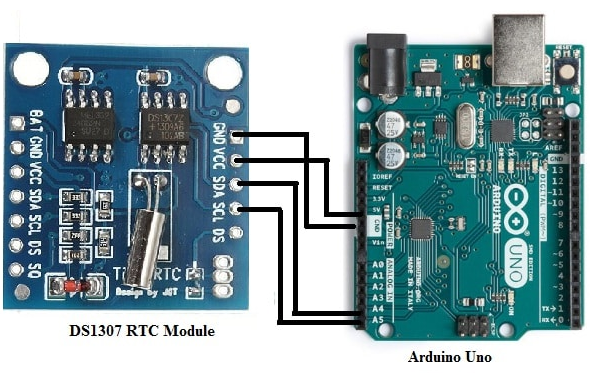

Свързване на DS1307 с Arduino Uno

За да свържете модула DS1307 в реално време (RTC) към Arduino UNO, следвайте тези прости стъпки: свържете SCL щифта към A5, SDA към A4, VCC към 5V и GND към GND.Тази настройка гарантира надеждна комуникация между модула и Arduino.Преди да програмирате, инсталирайте библиотеката DS1307 от Майкъл Марголис чрез Arduino IDE.Тази библиотека предоставя необходимите функции за лесно управление на хардуера.Модулът DS1307 е безценен за проекти, изискващи прецизно време, като регистриране на данни, планиране или обработка на данни.Той поддържа текущото време и дата последователно, дори по време на прекъсвания на захранването, благодарение на вградената си архива на батерията.За да осигурите плавна настройка, използвайте дъска за сигурни и регулируеми връзки, като избягвате късо съединение.Етикетирането на проводниците също може да намали объркването, особено в по -сложни проекти.

След като хардуерът е готов, следващата стъпка е инициализиране на софтуера.Започнете с установяване на стабилна серийна връзка, проверка на оперативния статус на RTC и определяне на първоначалното време, ако е необходимо.Оттам непрекъснато наблюдавайте времето и го покажете на серийния монитор в четлив HH: mm: SS формат, за да проверите правилната комуникация между Arduino и модула.Отстраняването на грешки и фина настройка по време на този етап може значително да оптимизира процеса на развитие.Ако възникнат проблеми като неправилни дисплеи или грешки в комуникацията, уверете се, че библиотеката ви е актуална и внимателно проверете всички връзки.Отстраняването на неизправности систематично, тестването на отделни компоненти един по един често може да разкрие първопричината.Консултационните онлайн форуми или ресурсите на общността могат да осигурят бързи решения на общи предизвикателства.

Приложения на DS1307 RTC модула

Цифрови часовници и устройства с време

The DS1307 is widely used in digital clocks and devices requiring precise timekeeping.Камерите, например, разчитат на нея, за да добавят точни времеви марки към изображения и видеоклипове, като помагат на документи за събития в хронологична последователност.Времето с време на време също е чудесно в устройства за запис на данни като сензори за околната среда, където са необходими точни записи за анализ на тенденциите и историческо проследяване.При посещаемостта на системите DS1307 осигурява надеждно проследяване на времената за регистрация на служители/изход за поддържане на точни дневници на времето на работни места и институции.

DIY проекти и интеграция на микроконтролери

DS1307 RTC е любим, тъй като неговият I2C комуникационен интерфейс улеснява сдвояването с популярни микроконтролери като Arduino и Raspberry Pi.Проекти на DIY като системи за домашна автоматизация, будилника за аларми и носимите технологии често включват този модул за неговата надеждност и простота.

Роботика и прецизно време

В роботиката прецизността на времето е добра за задачи като синхронизация, координация на сензора и навигация.DS1307 осигурява точни сигнали на часовника, което позволява на роботите да извършват действия на специфични интервали и да поддържат прецизен контрол върху своите операции.Обикновено се използва в автономни роботи, дронове и индустриална роботика за планиране на задачи като събиране на данни за сензора, контрол на двигателя и избягване на препятствия с безупречно време.

Сървъри и разпределени системи

DS1307 RTC модулът е надеждно решение за сървъри и разпределени изчислителни системи, където е необходимо синхронизирано време.Той подпомага точното регистриране на данни, като гарантира, че времевите марки са последователни на множество устройства.В разпределените системи той помага за координиране на действията между сървърите чрез поддържане на споделено чувство за време.Системите за сигурност също се възползват от точното си време.

Измервателни уреди за полезни електроцентрали

Компаниите за комунални услуги често интегрират DS1307 в електромерите, за да осигурят точно таксуване и време за време на време на консумация на енергия.Чрез регистриране на точното време, когато се извърши използването на електроенергия, тези електрометри осигуряват прозрачен и надежден запис на използването на енергия.Това е чудесно в области, в които фактурирането зависи от деня, като пикови и извън пиковите скорости на електроенергия.

Игрални устройства

Съвременните игрални конзоли и ръчни устройства използват DS1307 за функционалност на вътрешния часовник.Модулът дава възможност за базирани на времето функции, като предизвикателства, събития или награди, които зависят от часовника.Например, игрите с цикли през деня или събитията, разчитат на DS1307, за да проследяват и управляват времето по време на играта.

GPS единици и навигационни системи

DS1307 се използва в GPS устройства и навигационни устройства, за да подобри тяхната функционалност.Времето е необходимо в GPS системи за изчисляване на точни места и координиране на сигнали от множество спътници.DS1307 гарантира, че тези устройства поддържат точни срокове, което пряко влияе върху качеството и надеждността на навигационните данни.

Медицински изделия

Медицинските изделия често зависят от точното време за диагностика, мониторинг и регистриране на данни за пациентите.Devices such as insulin pumps, heart rate monitors, and portable ECG machines incorporate the DS1307 to track time accurately for medication schedules, continuous monitoring, or timestamping recorded health data.Надеждността му гарантира, че тези устройства функционират последователно, подобрявайки резултатите от пациента.

Умни устройства за дома

В екосистемата Smart Home модулът DS1307 намира своето място в устройства като термостати, осветителни системи и системи за домашна сигурност.Тя позволява на тези устройства да работят в предварително програмирани графици, като включване или изключване на светлини в конкретни моменти, коригиране на термостата през целия ден или автоматично активиране/деактивиране на алармени системи.Точното време повишава ефективността и използваемостта на тези системи.

Environmental Monitoring Systems

Екологичните сензори, които наблюдават условия като температура, влажност и качество на въздуха, използват DS1307 за прецизни показания на времето.Тези данни се възползват от изследвания, климатични изследвания и индустриални приложения, където тенденциите трябва да се проследяват във времето.Например, в селскостопанските приложения, той може да помогне за наблюдение на влагата на почвата или метеорологичните модели, което позволява на фермерите да вземат информирани решения въз основа на време и исторически данни.

Индустриална автоматизация

Във фабрики и промишлени централи DS1307 се използва в автоматизирани системи за планиране и координиране на задачите.Машините, които изискват синхронизация, като конвейерни ленти или роботи с монтажна линия, зависят от DS1307 за надеждно време.Използването му в индустриални условия подобрява ефективността на производството и гарантира, че операциите се извършват с точност.
