DS3231 RTC модул е ​​обяснено: ПИН диаграма, спецификации и взаимодействие между микроконтролер

В епоха, в която прецизното време е най-добрият за технологичния прогрес, устройствата за часовник в реално време (RTC) се очертават като необходими компоненти в безброй приложения.От GPS системи, които изискват несравнима точност на времето до операции на сървъра, които зависят от надеждна синхронизация, RTC модулите са в основата на функционалността на съвременните системи.Оборудвани с резервни копия на батерията, тези устройства работят безпроблемно дори по време на прекъсвания на захранването, като гарантират непрекъснато проследяване на времето в сериозни сценарии.Сред безбройните налични RTC модули DS3231 се откроява като отличителен белег на прецизността и надеждността.Със своите температурни компенсирани кристални осцилатори и напреднали функции, той се превърна в любим.Тази статия се разпада във възможностите на DS3231, показвайки интеграцията си с платформите Arduino, изследване на разнообразните му приложения и подчертаване на техническите иновации, които го превръщат в крайъгълен камък в чувствителни към времето проекти.

Каталог

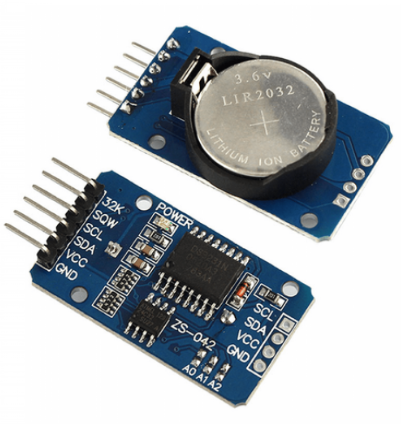

Преглед на DS3231 RTC модула

The DS3231 RTC модулът свети с изключителната си прецизност, дължима на температурно компенсирания кристален осцилатор, вграден вътре.Значението му става очевидно при непредсказуеми сценарии, при които прекъсванията на мощността могат да предизвикат непрекъснатостта на времето за поддържане на времето, но въпреки това резервното копие на батерията на модула поддържа работата си без усилие.Модулът привлича време с внимателно внимание към секунди, минути и часове.Освен това той предоставя изчерпателни подробности за календара, включително ден, месец и година, адаптивни към 12-часови или 24-часови формати.Вграденият кристален резонатор значително намалява отклонението на времето, като гарантира несравнима консистенция на времето за поддържане.

DS3231 се оказва необходим в безброй електронни проекти, изискващи точно управление на времето.Примерите включват системи за регистриране на данни и приложения за планиране.Модулът гарантира, че дейностите се извършват надеждно и точно.Сътрудничеството му с AT24C32 EEPROM разширява опциите за съхранение на данни, като добавя към гъвкавостта на проекта.Можете да оцените тази комбинация, която опростява обработката на данни и засилва точността.Тази синергия илюстрира дълбоко разбиране на включването на усъвършенствани функции на модула, в крайна сметка опростява сложните системи и показва експертния опит, необходим за ефективно управление на RTC модули.

Конфигурация на ПИН

Име на ПИН	Описание
33k	Това е изходният щифт, който осигурява компенсираното температура и прецизен референтен часовник.
SQW	Осигурява квадратна вълна на различни честоти, а също и служи като сигнал за прекъсване.
SCL	Серийният часовник (CLK) щифт, използван главно в I2C комуникация.
SDA	Серийният щифт за данни, използван в комуникация I2C.
VCC	Щифтът за захранване на модула;Свържете го към 3.3V или 5V.
GND	Заземяващият щифт, използван за осигуряване на обща земя.

Функции и спецификации

Функция	Подробности
Работа на напрежението	Функции с ниски напрежения
Нулиране на функционалността	Бутон за нулиране на времето
Резервно копие на батерията	Включва резервно копие на батерията
I2C интерфейс	Двупосочна, 400 kHz за бързо предаване
EEPROM	32 байта за четене/запис и запазване на данни
RTC режими	Работи в 12-часови или 24-часови формати
Превключване на източника на енергия	Автоматично превключва от източник на захранване към интеграл батерия
Квадратна вълна	Програмируем според необходимостта
Информация за поддържане на времето	Поддържа секунди, минути, часове, дни, седмици, месеци, и години
Тип пакет	16, 300 милиона пакет
Работен температурен диапазон	-45 ° C до -80 ° C.
Максимално напрежение (VCC)	+0.3 волта
Температурна точност	± 3 ° C.
Диапазон на работно напрежение	2.3V до 5.5V
Ток за резервно копие на батерията	500 mA
Точност @ -40 ° C до 80 ° C	± 3,5 ppm
Точност @ 0 ° C до 40 ° C	± 2.0 ppm

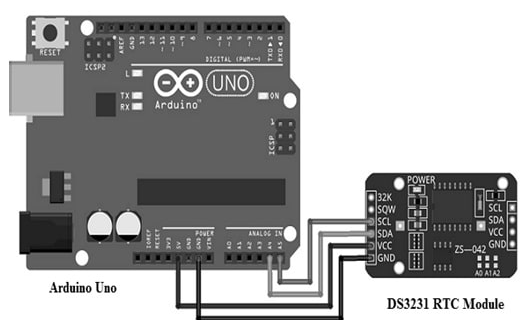

Безпроблемна интеграция на DS3231 с Arduino Uno

Опитът за интегриране на DS3231 модула с Arduino UNO е близък до удовлетворяващ пъзел, при който всяко парче се подравнява, за да образува съгласувана картина.DS3231 се откроява със способността си да следи времето с прецизност, продължавайки да кърмите гладко, дори когато външната мощност се откъсне, за разлика от конвенционалните системни часовници, които се разпадат през такива моменти.

Връзки

• ПИН задачи: Интеграцията включва присвояване на пиновете A4 и A5 на Arduino UNO на SDA и SCL пинове на DS3231, съответно.

• Мощност и земя: Установяването на мощност и заземяване е толкова лесно, колкото свързването на VCC и GND пинове между устройствата.

Комуникация

• Протокол: Чрез приемането на комуникационния протокол I2C модулът обещава ефективен трансфер на данни, насърчавайки безпроблемен диалог между компонентите.

Придружаващият скрипт не само ви води чрез настройка на DS3231 с Arduino, но и оживява модула, тъй като той носи време с сръчност.Въвеждайки се в специалните библиотечни функции, той улеснява комуникацията на I2C и красноречиво преобразува преобразуването между бинарно кодиран десетичен (BCD) и стандартните десетични формати.След като се качи, този скрипт превръща Arduino в бдителен хронометър, показвайки данните на часовника в действителност чрез серийния монитор.Това, което наистина отличава DS3231, е неговата непоколебима точност при поддържане на времето, поддържайки тази прецизност, дори когато се отделя от източника на енергия.Тази последователна надеждност вкарва доверие в приложението му в различни сценарии, което го прави не само на хронометър, но и мълчалив свидетел на преминаването на моментите.

Използване на DS3231 RTC модула

DS3231 RTC модулът изпълнява множество роли в ситуации, изискващи прецизно управление на времето.Използването му се простира от лични джаджи като лаптопи, компютри и смартфони, където подравнява времето за поддържане на времето с други изчислителни функции безупречно.За устройства, фокусирани върху опазването на мощността, като мобилната електроника, нейната ефективност в консумацията на енергия го прави най -вече подходящ.По -специално, адекватността му при взаимодействие с бързо комуникационно устройство засилва приложението му в преносими технологии, включително GPS системи.

Поддържане на времето в различни технологии

Технологичният свят е свидетел на универсалното приложение на DS3231, обхващащи игрални конзоли и роботика.Тези сектори разчитат на щателно прецизност на времето, за да повишат стандартите за ефективност и да подобрят интерактивното преживяване.Помощните измервателни уреди използват модула, за да документират щателно данни за консумацията на консумация, като ви помагат в начинанията на управление на енергията.

Проекти за микроконтролер

Като ключов елемент в начинанията на микроконтролерите, особено при платформите Arduino и Raspberry Pi, DS3231 гарантира, че чувствителните към времето операции функционират без прекъсване.Можете да държите модула с високо отношение към неговата надеждност, като го считате за основен компонент както в учебната среда, така и в сложните професионални проекти.

Системи, чувствителни към времето

Системи, които работят в опасно време - като сървъри и регистратори на данни - изхвърлят огромно предимство от точността на DS3231.Последователното привеждане в съответствие с международните показатели за времето е полезно за тези приложения.Модулът представя бюджетна алтернатива за поддържане на стандартите за време в световен мащаб, привличайки към тези, които търсят оптимална точност на времето по начин, осъзнат.Неговото внедряване повишава функционалния капацитет на тези системи, което позволява подобрена обработка и анализ на данни, което става все по -динамично с развитието на системите.
