Разработване на компактна верига за измерване на капацитета с чипа PS021

Капацитивните сензори са революционизирали полето на прецизни измервания чрез трансформиране на фини промени в капацитета в действителни данни.Тяхната гъвкавост, съчетана с изключителна разделителна способност и стабилност на температурата, ги направи необходими в различни индустрии.Въпреки това, измерването на стойностите на капацитета под 10 PF представлява забележителни предизвикателства поради влиянието на бездомните и паразитните капацитети, които изискват усъвършенствани дизайни на вериги с повишена чувствителност и динамичен обхват.Тази статия се разкопава в иновативния PS021 чип от ACAM, авангардно решение, което предефинира измерването на капацитета чрез преобразуване във времето в цифрове, предлагайки ненадминат прецизност, ефективност и адаптивност в различни сензорни приложения.

Каталог

Модул за измерване на капацитета

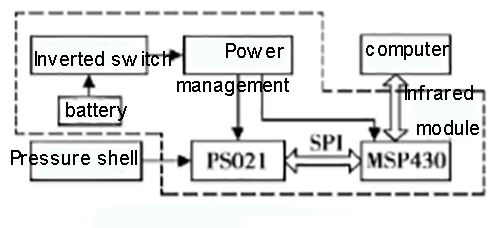

Модулът за измерване на микро-капацитета е компактно и усъвършенствано устройство, предназначено за прецизно измерване на капацитета.Основните му компоненти включват устойчив на налягане корпус, верига за управление на мощността, чип PS021 и микроконтролер (MCU).Заедно тези части улесняват точното събиране и обработка на данни.

В основата си модулът работи чрез конвертиране на минутни промени в капацитета в 16-битов цифров изход, благодарение на чипа PS021.MPS430 MCU играе критична роля в управлението на тези данни чрез SPI интерфейса, съхранявайки ги в флаш паметта си.След като бъдат обработени, данните се предават на компютър чрез инфрачервен комуникационен модул.Крайните резултати се показват графично с помощта на софтуера Visual Basic 6.0, предлагащ достъпен интерфейс за мониторинг.

Системата за управление на захранването гарантира енергийната ефективност, като предоставя енергия както на MSP430 MCU, така и на чипа PS021 по време на контролиран начин.Това гарантира оптимална производителност, като същевременно свежда до минимум консумацията на енергия, което прави модула както надежден, така и ефективен.

Основни характеристики на чипа PS021

PS021 чипът е технологичният гръбнак на измервателния модул.Той използва усъвършенствана технология за преобразувател (TDC), за да осигури ултра ниска консумация на енергия и измервания с висока точност.Този авангарден дизайн прави чипа PS021 много универсален за различни приложения, включително сензори за налягане, сензори за ускорение и измервания на празнината.Някои от най -забележителните му функции включват:

Гъвкава способност за цифрово измерване: Той поддържа широк диапазон на измерване с точност до 22 бита, което позволява подробни и прецизни показания.

SPI-съвместима комуникация: Чипът лесно се свързва с микроконтролери или DSP чрез SPI интерфейс, като гарантира гладко предаване на данни.

Компенсация на паразитен капацитет: Вградената верига компенсира паразитни ефекти, засилвайки общата надеждност на измерването.

Интегриран порт за измерване на температурата: Тази функция позволява събиране на данни за температурата, което е сериозно за чувствителни към температурата среда.

Принципи и експлоатация на измерване

Процесът на измерване на модула се корени в точни електронни принципи, като се гарантира точност на всяка стъпка.Ето как работи:

Конфигурация на кондензатора: Кондензатор за сензор (CSENSOR) е свързан към референтен кондензатор (CREF) чрез резистор, образувайки нискочестотен филтър.

Циклично зареждане и изхвърляне: Използвайки аналогов превключвател, PS021 чипът се редува между зареждането и изхвърлянето на кондензаторите.Тези цикли са проектирани с равни времена, осигурявайки постоянна работа.

Високото прецизно TDC на PS021 Chip измерва времето, необходимо на кондензаторите да се стабилизират по време на изхвърлянето.

• Времето за изхвърляне на референтния кондензатор се определя като τ1 = rcref.

• Времето за изхвърляне на кондензатора на сензора се определя като τ2 = rcsensor.

• Съотношението на тези времена на изхвърляне (τ2/τ1 = CSENSOR/CREF) се използва за изчисляване на капацитета на сензора.

PS021 чипът превежда това съотношение в 16-битов цифров изход, който се обработва и съхранява от MCU.

Този цикъл на измерване се повтаря непрекъснато, което позволява действително проследяване на промените в капацитета.

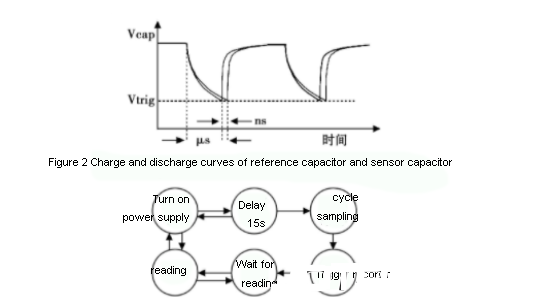

Връзката между вариацията на капацитета (ΔC) и съответното изместване на времето за изхвърляне (ΔT) е изобразена.Графиката илюстрира изместванията на времето в кривите на заряд на заряд на кондензаторите, където дори разликите в нивото на наносекунда във времето отразяват фините промени в капацитета.Тази прецизност позволява на модула да открие високо чувствителни вариации в сензорната среда.

Дизайн на интегрална верига за системи

Дизайн на системата

В търсене на повишаване на енергийната ефективност, системата приема уникална стратегия: тя се впуска в състояние с ниска мощност след стартиране на ритници, като се събужда само при усещане на външен спусък.Когато възникне такъв момент, той се включва активно в събирането и запазването на данните, които отразяват промените в капацитета.Тези данни се записват усърдно във флаш памет, както предхождаща, така и след активиране.Този метод, широко разпознат в електрониката, има за цел да запази енергията, като посвещава оперативната дейност само когато ситуацията го изисква.Използвайки тази техника, системата разумно използва ресурси, удължава живота на батерията и гарантира прецизно улавяне на данни - хармонична комбинация от техническа проницателност и практическа полезност.

Контролен модул

В центъра на функцията на веригата PS021 се намира на разчитането на микроконтролер.Избраният Ti MSP430 Microcontroller се откроява с похвалния си баланс между използването на ниска мощност и достатъчната памет, като ефективно повишава общата ефективност на системата.Той е от съществено значение за контролирането на SPI комуникациите, координирането на дейностите на PS021 и управлението на съхранението на данни.Способността му да обработва вътрешно цифрово задействане и бързото задържане на данни показва своята подходяща за задачата, улеснявайки плавните операции с почти никакво забавяне.Тези характеристики отразяват тънкостите на съвременния дизайн с ниска мощност, където ефективността отговаря на способността-двойният фокус на техническия прогрес и оперативната плавност.

Управление на мощността

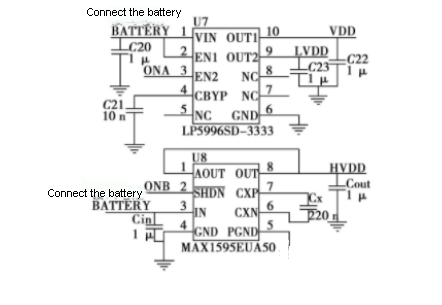

Управлението на мощността се реализира чрез внимателното време на захранване на модули, използвайки LDO чип и зареждащ помпа за поддържане на стабилни нива на напрежение.Компонентите получават мощност селективно въз основа на специфични оперативни нужди, постигайки висока ефективност чрез извличане на мощност директно от батерията, когато е необходимо.Това селективно разпределение на мощността илюстрира усъвършенствани стратегии в управлението на мощността, намалявайки излишното използване на мощността и удължаване на живота на преносимата електроника.За тези, ангажирани със системи, зависими от батерията, навигирането в баланса между нуждите на мощността и производителността е повтарящ се и динамичен стремеж.

Модул за четене на данни

Инфрачервеният модул GP2W0116YPS играе ключова роля в рамката за комуникация на данните на системата, като позволява предаването на данни с ниска мощност на компютрите.Срещайки стандартите на IRDA1.2, тя постига скорости на пренос на данни от 2,4 kb/s до 115,2 kb/s, като гарантира стабилна безжична комуникация.

Разработка на системния софтуер

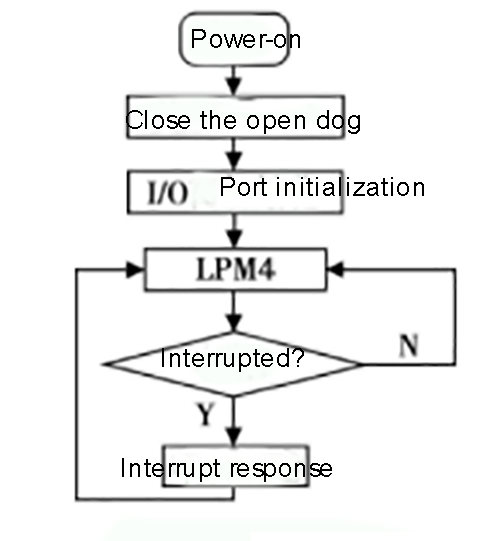

Софтуерът за контрол използва C език за наблюдение на събирането и предаването на данни, като подчертава лекотата на разбиране и приспособимост на софтуера.По своята същност доминиращият контур организира управлението на властовите състояния и умело обработва прекъсвания.Това подчертава стремежа към проектиране на системи, които дават приоритет на нискоенергийното потребление.

Балансиране на четливостта и преносимостта

Изработването на софтуер в C ви дава възможност за директно управление над системните ресурси и гарантира адаптивност в различни хардуерни платформи.Това решение улеснява оптимизацията на производителността, като същевременно позволява на системите да се развиват с напредващи технологии.Опитът на практиката показва, че ясната структура на кода значително облекчава постоянната поддръжка, като подчертава стойността на фокусирането върху четливостта по време на процеса на разработка.

• Техники за управление на захранването : В сценарии, при които системите трябва да функционират непрекъснато с минимално използване на енергия, ефективното управление на мощността се превръща в необходимост.Ядрото на софтуера за управление, основният цикъл, се отличава с управлението на преходите между състоянията на захранването, което води до продължителен живот на батерията и подобрена надеждност на системата.В рамките на индустрията включването на прогнозен анализ в управлението на държавата на властта се признава като метод за по -нататъшно намаляване на консумацията на енергия, без да се намалява ефективността.

• Навигация на прекъсвания за оптимизация на системата: Отговарянето на прекъсванията е активно за поддържане на производителността на системата и ефективната обработка на данни.Архитектурата трябва да интегрира силни механизми за справяне с различни прекъсвания, като се гарантира, че опасните задачи са приоритизирани, докато по -малко спешни са отложени.Уроците от цялостни внедряване на системата показват, че постигането на баланс между бърза отзивчивост и управляемо натоварване на контролера подобрява пропускателната способност на системата.

Подходи в техниките за измерване

Интегрирането на сложната схема в капацитивни манометри означава значителен напредък в точността на измерването на балистичните налягания.Този пробив позволява деликатното действително наблюдение на вариациите на капацитета в сложни експлозивни среди, което подхранва дълбокото желание за схващане на бързи и динамични трансформации.

В тези сложни настройки успешната интеграция възниква от старателното внимание към всяка минута аспект.Точността на измерванията до голяма степен се оформя от стабилността на компонентите на манометъра и издръжливостта на нейния дизайн срещу външни смущения.Можете да създадете творчески методи за намаляване на шума и смущения, като гарантирате, че данните остават прозрачни дори при екстремни условия.Този подход може да включва умелото прилагане на методите на екраниране и мъдрия избор на материали, известни със своята силна топлинна устойчивост.

След придобиване на данните, неговата интерпретация изисква използването на сложни алгоритми за прецизно анализ на промените в капацитета.Сложните детайли на експлозивните реакции, като мимолетни скокове на налягане и резки промени в околната среда, изискват задълбочена аналитична рамка.Често можете да използвате симулационни модели, за да прогнозирате потенциални нередности и да проверите техните ефекти върху точността на измерванията.Прозренията, извлечени от тези модели, допринасят значително за усъвършенстването на експерименталните методи и засилването на устойчивостта на системата.

Заключение

PS021 чипът и неговата интеграция в съвременните измервателни схеми представляват пробив в технологията за капацитивно сензор.Чрез адресиране на сложността на измерванията с ниска способност, той задава нов стандарт за прецизност, скорост и надеждност.Неговият модулен дизайн и енергийно ефективна работа позволяват безпроблемна интеграция в различни приложения, от автомобилни системи до потребителска електроника.Тъй като индустриите продължават да изискват по-висока точност и иновации, възприемането на модерни решения като PS021 чип подчертава перспективния подход за преодоляване на традиционните ограничения, проправяйки пътя към трансформативния напредък в сензорната технология и извън него.
