Цифрова обработка на сигнали (DSP): как работи, компоненти, техники и приложения

Ще научите какво е цифрова обработка на сигнали (DSP) и как сигналите стават полезни цифрови данни.Той показва как сигналите се улавят, филтрират, семплират, обработват и превръщат обратно в използваеми изходи.Ще видите също основните системни части, общите DSP техники, ключовите параметри на производителността и типичните приложения.И накрая, той сравнява DSP с обработка на аналогов сигнал, така че да знаете кога се използва всяка от тях.

Каталог

Фигура 1. Цифрова обработка на сигнала (DSP)

Какво е цифрова обработка на сигнали (DSP)?

Цифровата обработка на сигнали (DSP) е методът за анализиране и модифициране на сигнали в цифрова форма, независимо дали произхождат от измервания или вече цифрови източници.Физическите сигнали като звук, температура, вибрация, напрежение, изображения и радиовълни често се преобразуват в аналогови електрически сигнали от сензори и след това се дигитализират от аналогово-цифров преобразувател (ADC), въпреки че някои сензори предоставят директно цифрови изходи.Веднъж в цифрова форма, процесорът математически филтрира шума, извлича информация, подобрява качеството или компресира данните, преди да ги изпрати към системи за съхранение, дисплей или комуникационни системи.DSP позволява на електронните системи да анализират математически, трансформират и реконструират сигнали, използвайки числени алгоритми вместо чисто аналогови схеми.

Как работи цифровата обработка на сигнала?

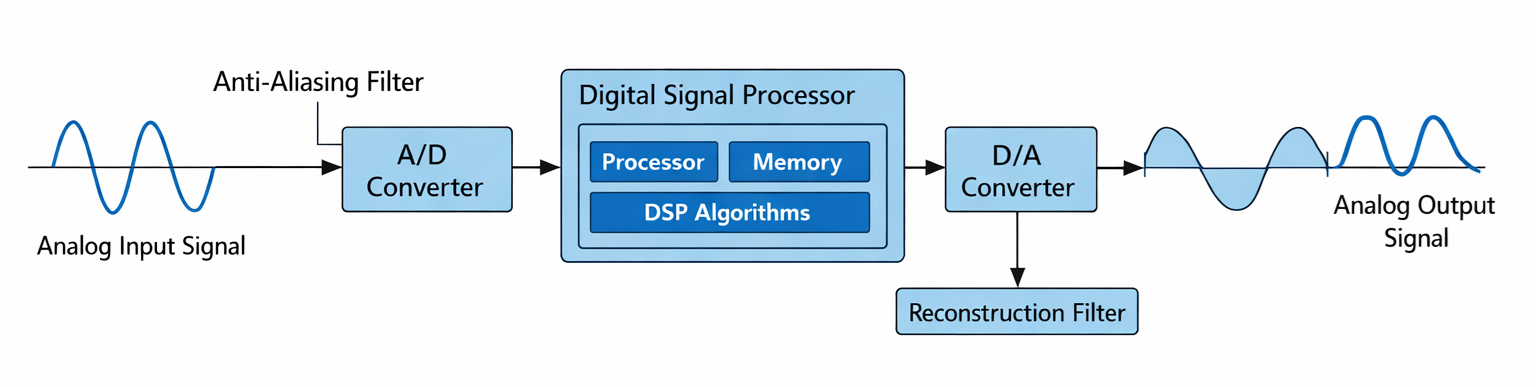

Фигура 2. Принцип на работа на DSP

Типичната DSP измервателна система работи в последователност, която преобразува сигнала в цифрова форма за изчисление, въпреки че някои DSP системи обработват вече цифрови данни и не изискват аналогово преобразуване.Както е показано на диаграмата, процесът започва с аналогов входен сигнал, произведен от сензор като микрофон, антена или измервателно устройство.Преди дигитализиране сигналът преминава през филтър против нагласяне, който ограничава честотната лента на сигнала до по-малко от половината от честотата на семплиране, за да предотврати изкривяването на нагласите.Кондиционираната форма на вълната след това влиза в аналогово-цифров преобразувател (ADC), където се взема проби на дискретни интервали от време и се квантува в дискретни амплитудни нива, произвеждайки двоично цифрово представяне.

След това цифровите данни се обработват от система за обработка като DSP чип, микроконтролер, CPU, GPU или FPGA, работещи с DSP алгоритми, които извършват математически операции като филтриране, трансформация и откриване.След обработка цифровият изход се изпраща към D/A преобразувателя (DAC), за да пресъздаде аналогов сигнал.Тъй като DAC произвежда стълбищно (задържане от нулев порядък) приближение на формата на вълната, той преминава през филтър за реконструкция, който изглажда формата на вълната, създавайки изгладено аналогово приближение с ограничена честотна лента на оригиналния сигнал.

Компоненти на DSP система

Компонент	функция
Сензор / Трансдюсер	Преобразува a физическо количество в електрически или цифров сигнал
Аналогов Преден край	Изпълнява кондициониране на сигнала като усилване, съгласуване на импеданса, ниво преместване и защита
Anti-Aliasing Филтър	Ограничава честотната лента на сигнала до по-малко от половината от честотата на семплиране, за да се предотврати псевдоним
ADC	Мостри и квантува аналоговия сигнал в цифрови данни
DSP процесор	Изпълнява DSP алгоритми и математически операции върху цифрови данни
памет	Магазини програми, коефициенти, междинни буфери и входно/изходни данни
DAC	Преобразува цифрови данни към стълбищен аналогов сигнал, който обикновено изисква филтриране на реконструкцията
Изходно устройство	Аналогов задвижващ механизъм, дисплей, система за съхранение или цифров комуникационен интерфейс

Видове техники за цифрова обработка на сигнали

Техники за филтриране

Филтрирането е процес на премахване на нежелани части от сигнал, като същевременно се запазва полезна информация.Шумната форма на вълната влиза в цифровия филтър и на изхода се появява по-чиста форма на вълната.FIR филтрите работят, като използват само настоящи и минали входни стойности, което ги прави стабилни и предвидими.IIR филтрите използват повторно предишни изходи, за да създадат по-ясно филтриране с по-малко изчисления.Поради това поведение на обратната връзка, IIR филтрите трябва да бъдат внимателно проектирани, за да се избегне нестабилност.Тези методи за цифрово филтриране обикновено се използват за премахване на шума в аудио сигнали и сензорни измервания.

Техники за трансформиране

Обработката на трансформация променя сигнала в друга математическа форма, така че характеристиките му да са по-лесни за наблюдение.Формата на вълната се преобразува от вариация във времето в друго представяне, показващо скрити детайли.FFT разкрива ясно честотните компоненти на сигнала.DCT групите сигнализират енергийно ефективно за системи за мултимедийна компресия.Wavelet трансформацията показва както къси, така и дълги характеристики на сигнала в различни мащаби.Тези трансформации се използват за изследване на сигнали в комуникационни и медийни приложения.

Спектрален анализ

Спектралният анализ изследва как енергията на сигнала се разпространява по честотите.Формата на вълната се преобразува в спектър, съдържащ пикове при определени честоти.От този изглед хармониците и честотната лента могат да бъдат измерени директно.Доминиращите тонове стават видими дори когато трудно се забелязват в оригиналната вълнова форма.Този метод е полезен за вибрационна диагностика и проверка на радиосигнали.Помага да се определи дали сигналът се държи нормално или съдържа необичайни компоненти.

Адаптивна обработка

Адаптивната обработка автоматично коригира поведението на системата въз основа на входящите данни.Изходната грешка се връща обратно в системата, за да прецизира нейния отговор.Алгоритъмът непрекъснато актуализира вътрешните параметри, за да съответства на променящите се условия.Това позволява на системата да проследява шума или смущенията във времето.Обикновено се използва за премахване на ехото и потискане на фоновия шум.Резултатът е по-чист и по-стабилен сигнал в динамична среда.

Обработка на компресия

Обработката на компресия намалява размера на цифровите данни, като същевременно запазва важна информация.Големият поток от данни се превръща в по-малък кодиран поток след обработка.Излишните шарки се премахват и по-малко забележимите детайли могат да бъдат опростени.Това намалява изискванията за съхранение и честотната лента на предаване.Аудио, изображения и видео формати разчитат в голяма степен на тази техника.Позволява по-бърза комуникация и ефективна обработка на данни в мултимедийни системи.

Технически спецификации на DSP

Параметър	Числен диапазон
Честота на вземане на проби	8 kHz (говор), 44,1 kHz (аудио), 96 kHz–1 MHz (инструменти)
Резолюция (битова дълбочина)	8-битов, 12-bit, 16-bit, 24-bit, 32-bit float
Обработка Скорост	50 MIPS – 2000+ MIPS или 100 MMAC/s – 20 GMAC/s
Динамичен обхват	~48 dB (8-битов), 72 dB (12-битов), 96 dB (16-битов), 144 dB (24-битов)
Латентност	<1 ms (контрол), 2–10 ms (аудио), >50 ms (приемливо поточно предаване)
Сигнал-шум Съотношение (SNR)	60 dB–140 dB в зависимост от качеството на конвертора
памет Капацитет	32 KB – 8 MB вградена RAM памет, външна памет до GB
Мощност Консумация	10 mW (преносим) – 5 W (високопроизводителен DSP)
Дължина на думата	16-битов фиксиран, 24-битова фиксирана, 32-битова плаваща запетая
Часовник Честота	50 MHz – 1,5 GHz
Пропускателна способност	1–500 M проби/s
Интерфейс Честотна лента	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
Точност на ADC	±0,5 LSB до ±4 LSB
DAC Резолюция	10-битов – 24-битов
Оперативен температура	от −40°C до +125°C (индустриален клас)

Приложения на DSP

Цифровата обработка на сигнали се използва за автоматично измерване, подобряване и анализиране на сигнали, включително следните приложения:

• Аудио обработка (потискане на шума, анулиране на ехото, еквалайзери)

• Разпознаване на реч и гласови асистенти

• Обработка на изображения в цифрови фотоапарати (демозайка, филтриране, подобряване и компресия)

• Мониторинг на биомедицински сигнал (ЕКГ, ЕЕГ) и медицинско изображение (ултразвук)

• Безжични комуникационни системи (модулация, демодулация, кодиране на канали, синхронизация и изравняване)

• Радарно и сонарно откриване

• Мониторинг на индустриални вибрации

• Защита на електроенергийната система и хармоничен анализ

• Системи за управление на двигателя и автоматизация с обратна връзка

• Видео компресия и стрийминг кодеци

DSP срещу обработка на аналогов сигнал

Характеристика	Дигитален Обработка на сигнали	Аналогов Обработка на сигнали
Сигнал Представителство	Взети проби стойности на отделни времеви стъпки (напр. 44,1 kHz семплиране)	Непрекъснато вълнова форма на напрежение/ток
Амплитуда Прецизност	Квантуван нива (напр. 2¹⁶ = 65 536 нива при 16 бита)	Непрекъснато но ограничен от точността на компонентите (±1–5%)
Честота точност	Точно числени честотни съотношения	Дрейфът зависи на RC/LC толеранси и температура
Повторяемост	Идентичен изход за същите данни и код	Варира между единици и във времето
Шум Възприемчивост	само предният край е засегнат след преобразуване	Шум се натрупва през целия път на веригата
температура Стабилност	Минимална промяна (базиран на цифров логически праг)	Печалба и отместването варира в зависимост от °C коефициента на компонентите
Калибриране Изискване	Обикновено еднократно или никакво	често изисква периодично повторно калибриране
Модификация Метод	Фърмуер/софтуер актуализация	Хардуер необходим е редизайн
Дългосрочно Дрифт	Ограничено до точност на часовника (ppm ниво)	Компонент стареенето причинява %-ниво отклонение
Математически Операции	Прецизен аритметика (събиране, умножение, FFT)	Приблизително използване на поведението на веригата
Динамичен Преконфигуриране	В реално време възможност за превключване на алгоритъма	Фиксирана топология
Закъснение Поведение	Предсказуем забавяне на обработката (µs–ms)	Почти мигновено но варира с фазовото изместване
Мащабируемост	Сложност се увеличава чрез изчисление	Сложност се увеличава с добавени компоненти
Интеграция Ниво	Единичен чип може да замени много вериги	Изисква множество отделни компоненти
Типично Приложения	Модеми, аудио обработка, обработка на изображения, контролна логика	RF усилване, аналогово филтриране, усилване на мощността

Заключение

DSP преобразува сигналите в дискретни данни, така че да могат да бъдат филтрирани, трансформирани, открити, компресирани и интерпретирани с помощта на математически алгоритми.Производителността на системата зависи от честотата на дискретизация, разделителната способност, скоростта на обработка, динамичния обхват, латентността и поведението на шума.Неговата гъвкавост и стабилност го правят подходящ за комуникации, мултимедия, контрол, медицински мониторинг и индустриален анализ, докато аналоговата обработка остава полезна за прости задачи или задачи с изключително ниска латентност.Заедно двата подхода се допълват в съвременните електронни системи.
