EPF10K30ATC144-1 FPGA: Характеристики, приложения, програмиране и алтернативи, обяснени

Това ръководство е свързано с EPF10K30ATC144-1, тип FPGA чип.Той обяснява какъв е чипът, как работи и къде може да се използва.Ще научите за основните му функции като вградена памет, гъвкави логически блокове и поддръжка както за 3.3V, така и за 5V системи.Той също така показва как да използвате чипа в проекти като аудио/видео системи, индустриални машини и медицински изделия.Тя включва стъпка по стъпка инструкции за настройка, сравнения на части и инструменти за проектиране, които да ви помогнат да разберете и работите лесно с тази FPGA.

Каталог

Какво е EPF10K30ATC144-1?

The EPF10K30ATC144-1 е член на Flex10k FPGA Family, предназначен да достави вградена програмируема логика с умерена сложност и висока гъвкавост.Изградено с помощта на 0,3-микронни CMOS SRAM технологии, това устройство поддържа приблизително 30 000 използваеми порти и включва 1,728 логически елементи, организирани в логически блокове (LABs).Работи при 3.3V.Версията на скоростта –1 предлага сравнително бърза работа, с основни честоти до около 166 MHz.Устройството интегрира вградени блокове за масиви (EAB) за паметта на чипа, които подобряват обработката на данни и контролните операции в вградените дизайни.Широко използвани в вградените системи за индустриален контрол, комуникации и наследени, той осигурява програмируемо решение със силна I/O поддръжка и достатъчен логически капацитет за широк спектър от приложения от средно ниво.Семейството Flex10k беше една от първите FPGA линии за комбиниране на базирани на SRAM логика и вградени RAM блокове, осигурявайки мащабируеми опции от 10K до над 200K системни порти.С TTL-съвместими I/OS и вградени блокове за памет, Flex10K устройствата предлагат балансирана комбинация от логическа плътност, интеграция и производителност за по-стари дизайнерски екосистеми.

Търсите EPF10K30ATC144-1?Свържете се с нас, за да проверите текущите запаси, времето за изпълнение и ценообразуването.

CAD модели EPF10K30ATC144-1

EPF10K30ATC144-1 Символ

EPF10K30ATC144-1 отпечатък

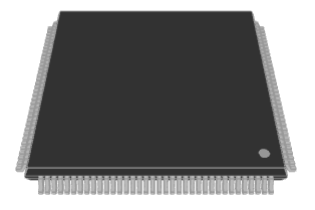

EPF10K30ATC144-1 3D модел

Функции EPF10K30ATC144-1

• Архитектура с висока плътност

EPF10K30ATC144-1 е изграден с помощта на архитектурата на Flex 10K на Altera, предлагайки до 69 000 системни порти и 1728 логически елементи (LES).Тези логически елементи служат като градивни елементи за внедряване на логически функции и цифрови дизайни.Тази висока логическа плътност поддържа умерено сложни цифрови системи като държавни машини, малки процесори и логика на контролера на един чип.

• Вградени блокове за масив (EAB)

Това устройство включва множество вградени масиви, осигуряващи приблизително 12,3 килобита RAM.Всеки EAB предлага 2 048 бита, които могат да бъдат конфигурирани като RAM или ROM, поддържайки битови ширини до 256. Тези блокове позволяват бърза и гъвкава интегриране на паметта вътре в FPGA, без да се консумират логически елементи, което го прави идеален за буфериране, таблици за търсене и малко съхранение на данни в рамките на чипа.

• Реконфигурируема логика на базата на SRAM

EPF10K30ATC144-1 използва SRAM технологията за своята програмируема логика.Това означава, че може да бъде препрограмиран с неограничен брой пъти, което е ценно по време на прототипиране и надстройки на системата.Можете да тествате, променяте и проверявате тяхната функционалност на веригата многократно преди окончателното внедряване.

• 3.3V Операция на основата с 5V толерантен I/O

Тази FPGA работи с 3.3V захранване за вътрешна логика, но поддържа 5V-толерантни I/O пинове.Тази съвместимост с двойно напрежение гарантира, че устройството може безопасно да взаимодейства със Legacy 5V компоненти, като същевременно поддържа съвременна ефективност на мощността с ниско напрежение за основните функции.Той опростява дизайна на системата със смесено напрежение, без да се нуждаят от превключватели на ниво.

• Високоскоростен часовник

Устройството поддържа работни честоти до 166,67 MHz, което позволява бърза обработка на данни и обработка на сигнали в критични за времето приложения.Тази висока максимална честота прави EPF10K30ATC144-1 подходящ за високоскоростни системи за управление, комуникации и вградени изчислителни задачи.

• Режим на готовност в режим на готовност

FPGA разполага с ниска статична консумация на мощност, като токът в режим на готовност обикновено е по -малък от 0,5 mA.Това позволява на устройството да се използва в енергийно чувствителни приложения, където мощността на празен ход трябва да бъде сведена до минимум, като преносими инструменти или системи с режими на пестене на мощност.

• Търговски температурен диапазон

Тя се оценява за температурен диапазон от 0 ° C до +70 ° C, приспособявайки стандартни търговски среди.Това гарантира надеждна работа при типични закрити условия, без да се изисква спецификации на температурата на индустриален клас.

Flex 10k блок -диаграма на устройството

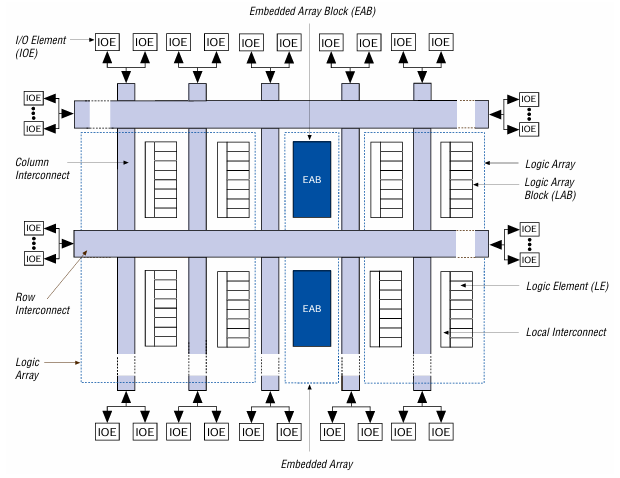

Диаграмата представлява вътрешната архитектура на Flex 10K FPGA устройство, по-специално EPF10K30ATC144-1.В основата на устройството е вграденият масив, който е съставен от два основни типа компонента: блокове за логически масиви (лаборатории) и вградени масиви (EAB).Лабораториите се състоят от множество логически елементи (LES), които обработват логически функции с общо предназначение.Всеки LE е свързан чрез локално взаимосвързаност, което позволява гъвкава логическа реализация в лабораторията.

Около лабораториите са вградените масиви (EAB), показани в тъмно синьо.Това са блокове с памет с висока плътност, използвани за функции като RAM или ROM, което позволява вградена обработка на данни или буфериране директно в тъканта FPGA.Връзките на колоните и реда позволяват комуникация между лаборатории, EAB и I/O елементи (IOE), поставени около периметъра на чипа.Тези взаимовръзки поддържат сложни пътища за маршрутизиране и са важни за потока на данни през различни логически секции.

Всеки IOE свързва вътрешната логика с външни щифтове, което позволява на устройството да взаимодейства с други компоненти на системата.Структурата е модулна и симетрична, предлагаща ефективно оформление за маршрутизиране и мащабируемост.В EPF10K30ATC144-1 тази подредба позволява балансирана комбинация от програмируема логика и вградена памет, идеална за средни цифрови системи със среден сложност, нуждаещи се от бързо обработка на данни и гъвкава логическа конфигурация.

Спецификации на EPF10K30ATC144-1

Тип	Параметър
Производител	Altera/intel
Серия	Flex-10ka®
Опаковане	Насипно състояние
Статус на част	Активен
Брой лаборатории/CLB	216
Брой на I/O.	102
Напрежение - Захранване	3V ~ 3.6V
Тип монтаж	Повърхностно монтиране
Работна температура	0 ° C ~ 70 ° C (TA)
Пакет / случай	144-LQFP
Пакет устройства за доставчици	144-TQFP (20x20)
Основен номер на продукта	EPF10K30

Приложения EPF10K30ATC144-1

Дигитална аудио / видео обработка

EPF10K30ATC144-1 е подходящ за задачи за аудио и видео обработка поради вградените си блокове за масиви (EAB), които осигуряват овен на чип.Тази функция позволява буфериране, временно съхранение и манипулиране на данни директно в рамките на FPGA.Много често използват тази FPGA за обработка на декодиране на аудио потоци, манипулиране на пиксели или цифров видео интерфейс.Неговият умерен логически капацитет и I/O гъвкавост позволяват интегриране с кодеци, контролери за синхронизация и логика на синхронизация в мултимедийни системи.

Системи за индустриален контрол

В индустриалната автоматизация EPF10K30ATC144-1 може да служи като централен контролер или интелигентен I/O интерфейс.Неговата програмируема логика поддържа внедряването на държавни машини, сензорни интерфейси, събиране на данни и протоколи за серийна комуникация като SPI или RS-485.Наличието на чип RAM и голям брой I/O го прави подходящ за управление на множество контролни сигнали в програмируеми логически контролери (PLC), двигателни устройства или роботизирани подсистеми.

Медицинско оборудване

Медицинските изделия изискват прецизна, конфигурируема логика за обработка на специализирани потоци от данни.Тази FPGA може да се използва за кондициониране на сигнала, филтриране и обработка на аналогови входове на сензора в приложения като ЕКГ, ултразвук или изображения.Неговата предсказуема латентност и гъвкаво програмиране го правят идеален за интегриране на собствени алгоритми или стъпки за предварителна обработка на данни преди по -нататъшно управление на микроконтролера или DSP.

Автомобилна и аерокосмическа електроника

В автомобилните табла за управление, авионика и аерокосмическите контролни единици EPF10K30ATC144-1 обикновено се използва за свързване на сензори, управление на диагностика или прилагане на комуникационни протоколи.Неговата препрограмируема природа е позволена да коригира логиката след разгръщане или по време на валидиране на системата.Гъвкавостта на I/O на частта го направи способен да преодолее наследствените автобуси и съвременните комуникационни системи, като същевременно поддържа стабилност в здрави среди.

Комуникационни и мрежови системи

Благодарение на способността си да внедрява персонализирани серийни протоколи и логика за филтриране на данни, EPF10K30ATC144-1 намери използване в наследени телекомуникационни системи и мрежови таблони.Вградената му RAM поддържа буфериране и анализ на заглавката на пакети, докато логическите блокове могат да прилагат правила за превключване или проверки на паритета.Той действаше като лепилен логически елемент, помагайки за интегриране на процесори, превключватели и сигнални пътища в комуникационната инфраструктура.

EPF10K30ATC144-1 подобни части

• EPF10K30AQI208-3

EPF10K30AQI208-3 е силна алтернатива на EPF10K30ATC144-1, предлагайки същия брой логически елементи (1,728 LES) и вградена памет (~ 12,3 kbit), но с по-голям пакет от 208 пина QFP.Той увеличава броя на наличните I/O пинове до 147, което го прави идеален за приложения, изискващи повече външни връзки.С оценка на скоростта на индустриален клас-той се представя надеждно в по-широк температурен диапазон от –40 ° C до +85 ° C.Това го прави подходящ за стабилна среда в телекомуникационни, контролни системи и здрави индустриални инсталации.Разширеният му I/O и експлоатационният обхват го правят практическо надграждане за дизайни, надвишаващи 144-пиновата TQFP конфигурация.

• EPF10K30AQI240-3

EPF10K30AQI240-3 е друг съвместим FPGA в семейството на Flex 10K, предлагащ по-висока I/O плътност с 240-пинов QFP пакет и 189 I/O пинове.Подобно на ATC144-1, той поддържа 1,728 логически елементи и 12,3 kbit от вградена RAM.Неговата степен на скорост гарантира постоянни показатели при индустриални температури, което го прави надежден избор за системи с широки колебания на околната среда.Той е добре подходящ за приложения с висока броячка като сложни контролни панели, вградени видео системи и наследени изчислителни интерфейси.

• EPF10K30AQC240-3

EPF10K30AQC240-3 също така осигурява 189 I/O пина в 240-пинов QFP оформление и поддържа основната архитектура на 1,728 LES и ~ 12 kbit от чип RAM.Въпреки че сега е посочен като остарял, той остава жизнеспособен заместител в системите, при които са необходими механичният отпечатък и сигналния пин на 240-пинов QFP.Той е функционално идентичен с AQI240-3, но обикновено се използва в приложения за търговска температура.Тази част е ценна за наследената хардуерна поддръжка, особено когато е необходима механична съвместимост на механичната съвместимост с 240-пиновото оформление, а снабдяването с нови дизайни не е възможно.

EPF10K30ATC144-1 Стъпки за програмиране

1. Създайте и компилирайте дизайна

Започнете, като проектирате вашата цифрова логика, като използвате HDL като VHDL или Verilog.Използвайте софтуерни инструменти като Altera Quartus II или Max+Plus II, за да изградите проекта.След като дизайнът ви приключи, компилирайте го, за да генерирате програмни файлове.Ще получите .sof файл за базирана на SRAM конфигурация JTAG и .pof файл, ако искате да програмирате сериен EEPROM за зареждане на захранване.

2. Изберете метода за конфигуриране

Има два основни начина за конфигуриране на EPF10K30ATC144-1.За временно програмиране по време на тестване или разработка използвайте JTAG конфигурация с .sof файла.За постоянна или автоматична конфигурация при стартиране на системата използвайте пасивния сериен метод, като заредите .pof файла във външен EEPROM (като EPC2).

3. Свържете и програмирайте устройството

Ако използвате JTAG, свържете програмиращ кабел (например USB-blaster) към заглавката на JTAG.Отворете програмист на Quartus, заредете .SOF файла и програмирайте устройството директно.За пасивен сериен свържете EEPROM с FPGA и използвайте кварта, за да програмирате .pof файла в EEPROM.При захранване EEPROM изпраща битайма към FPGA.

4. Препрограмиране, когато е необходимо

EPF10K30ATC144-1 може да бъде препрограмиран по всяко време чрез JTAG.Можете също да актуализирате съдържанието на EEPROM, за да промените конфигурацията на стартиране.Това е полезно за актуализации на полето или подобрения в дизайна.

5. Проверете успеха на програмирането

След програмиране проверете щифтовете на състоянието на FPGA (NSTATUS и CONF_DONE), за да потвърдите успешната конфигурация.Можете също да стартирате функционални тестове или да използвате инструменти за отстраняване на грешки като SignalTap, за да гарантирате, че логиката работи по предназначение.

EPF10K30ATC144-1 Предимства

• Висока интеграция с вградена овен

EPF10K30ATC144-1 интегрира около 30 000 системни порти и 1728 логически елемента, заедно с приблизително 12 kbits вградена RAM.Тези вградени масиви (EAB) позволяват по -бързи и предсказуеми операции на паметта в сравнение с разпределената RAM.Това помага да се опрости логическият дизайн, особено в приложения, които изискват буфериране, таблици за търсене или малки съхранение на данни, подобряване както на производителността, така и използването на ресурсите.

• Съвместимост със смесено напрежение

Едно от силните предимства на това устройство е способността му да работи с 3.3V доставка, като същевременно поддържа 5V-толерантен I/OS.Тази функция Multivolt ™ I/O прави FPGA гъвкава за интеграция в системи, които използват както Legacy 5V логика, така и съвременните 3.3V компоненти.Полезно е в индустриални или комуникационни системи, където нивата на напрежение варират в различните подсистеми.

• Лесна преконфигурация

Тъй като използва SRAM технологията, EPF10K30ATC144-1 може да бъде препрограмиран лесно с помощта на JTAG или пасивни серийни методи.Можете да актуализирате логическите функции в полето или по време на развитие, без да заменяте чипа.Това намалява разходите и позволява бъдещи надстройки или корекции на грешки след разгръщане.

• Вграден jtag и бързо развитие

Устройството включва вградена поддръжка на JTAG, което позволява тестване на гранично-сканиране и програмиране в системата.Това е ценно за производствени тестове и отстраняване на грешки.Също така, в сравнение с традиционното разработка на ASIC, използването на тази FPGA значително намалява времето за изпълнение на дизайна, което го прави идеален за бързо прототипиране и производство на малки до средни.

• Ефективна архитектура за маршрутизиране и производителност

Архитектурата на Flex 10K, използвана в това устройство, включва маршрутизиране на FastTrack®, вериги за носене на аритметична логика и часовници, които гарантират предвидимо време и ефективна производителност.Със своята степен на скорост, чипът може да работи до приблизително 166 MHz, което е подходящо за много приложения за средна ефективност като контрол на сигнала, обработка на данни и взаимодействие на протокол.

EPF10K30ATC144-1 Размери на опаковката

• Тип пакет: TQFP -144 (тънък квадратен плосък пакет, 144 пина)

• Монтаж: Повърхностно монтиране

• Размер на тялото: 20 мм × 20 мм (включително клиенти)

• Пин стъпка: 0,80 мм (разстояние между ПИН центровете)

• Дължина на тялото (с изключение на клиенти): 12,00 мм (номинална)

• Ширина на тялото (с изключение на клиенти): 12,00 мм (номинална)

• Обща дебелина: До 1,20 мм

• Дебелина на тялото: Приблизително 0,95 мм

• Дължина на олово: 0,45 мм до 0,75 мм

• Ширина на олово: 0,30 мм до 0,45 мм

• Височина на равнината на сядане (А1): 0,05 мм до 0,15 мм

EPF10K30ATC144-1 Производител

EPF10K30ATC144-1 се произвежда от Altera , пионер в програмируеми логически устройства и оригиналния разработчик на серията Flex 10K FPGA.Основана през 1983 г., Altera става лидер в иновациите на полеви масиви (FPGA), въвеждайки някои от най-ранните и широко използвани програмируеми логически решения в индустрията.През 2015 г. Altera е придобита от Intel Корпорация, които продължиха да поддържат и интегрират продуктовите линии на FPGA на Altera под своята група за програмируеми решения (PSG).Въпреки че Altera е възобновяван през 2024 г. като отделно дъщерно дружество на Intel, EPF10K30ATC144-1 остава наследствен FPGA, който отразява оригиналните инженерни и производствени постижения на Altera.

Заключение

EPF10K30ATC144-1 е полезен и гъвкав FPGA чип с добра памет, силни логически функции и способността да работи както с нови, така и с стари системи.Можете да го препрограмирате по всяко време, което го прави чудесен за тестване и актуализации.Лесно е да се свържете и да работите добре в много видове електроника, от фабрични машини до мрежови инструменти.Въпреки че е по -стара част, той все още помага в много проекти, където са необходими надеждни и препрограмируеми чипове.
