EPM570F256C5 CPLD: функции, програмиране, алтернативи и приложения

Това ръководство обяснява всичко, което трябва да знаете за EPM570F256C5, малък, но мощен програмируем чип от семейството на Max® II на Intel.Той е направен за електроника, която трябва да се включи незабавно, да използва малко мощност и да работи надеждно, без да се нуждае от допълнителни чипове за памет.В това ръководство ще научите за функциите на чипа, как работи вътре, където се използва, как да го програмирате и защо е по -добър от други подобни чипове.Независимо дали изграждате умно устройство или контролни машини, това ръководство ви помага да разберете как EPM570F256C5 може да направи вашия дизайн да работи по -добър и по -бърз.

Каталог

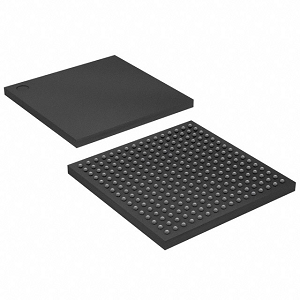

Преглед на EPM570F256C5

The EPM570F256C5 е високоефективен CPLD от семейството на Max® II на Intel, пригоден за приложения, изискващи не-променлива конфигурация, ниска консумация на енергия и възможности за незабавно включване.Построен на 180 nm Flash-базиран CMOS процес, той интегрира 440 макроклета и поддържа до 160 потребителски I/O пинове, което го прави идеален за логически дизайни с умерена плътност.Устройството работи или на 2.5V или 3.3V и постига максимална честота на часовника от 304 MHz с типично забавяне на разпространението от около 5,4 ns.EPM570F256C5 поддържа програмируемост в системата (ISP) чрез JTAG, което позволява лесни актуализации на конфигурацията дори след внедряване.Като част от серията Max® II, тя се възползва от подобрената мулти-напрежение I/O поддръжка и надеждната ефективност на стартиране, без да е необходима външна обувка ROM.Поддържан от софтуерния апартамент на Quartus® II на Intel, имате достъп до стабилни дизайнерски инструменти и функции за симулация за рационализирана интеграция.

Ако планирате да използвате EPM570F256C5 във вашите мащабируеми вградени системи, сега е чудесно време да направите обемна поръчка при нас, за да можем да се уверим, че имате стабилно снабдяване, когато имате нужда.

CAD модели EPM570F256C5

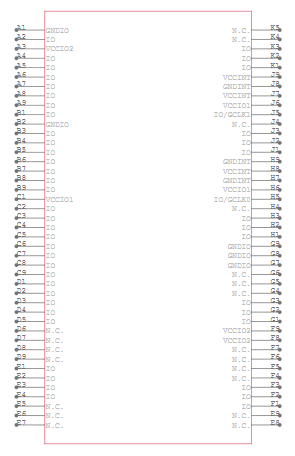

EPM570F256C5 Символ

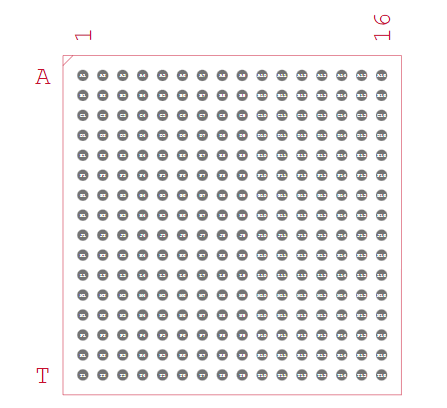

EPM570F256C5 отпечатък

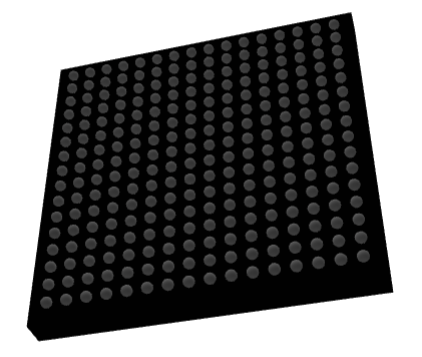

EPM570F256C5 3D модел

Функции EPM570F256C5

• Макрокели: EPM570F256C5 интегрира 440 макроклета, които служат като градивни елементи за внедряване на сложни логически функции и персонализирани цифрови дизайни в компактен отпечатък.

• Програмируеми I/O пинове: Това устройство осигурява до 160 конфигурируеми потребителски/изходни пина, което позволява гъвкаво взаимодействие с външни компоненти, сензори и системи за разнообразни изисквания за приложение.

• Високоскоростна производителност (До 304 MHz): С поддръжка за честоти на часовника до 304 MHz и ниско забавяне на разпространението от около 5,4 ns, той гарантира бърза обработка на сигнала и високоскоростно изпълнение на логическите приложения.

• Непрометана конфигурация, базирана на флаш: Вградено с флаш памет, устройството запазва конфигурацията си дори след изключване на захранването, осигурявайки възможност за незабавна включена възможност, без да изисква външни ROM за зареждане или конфигурационни устройства.

• Програмируемост на системата (ISP): EPM570F256C5 поддържа програмиране, базирано на JTAG, като ви позволява да програмирате или препрограмирате устройството директно на платката, улеснявайки бързото разработване и актуализации.

• Вградена потребителска флаш памет (UFM): Тя включва 8 kbits не-променлив UFM съхранение, което може да се използва за съхраняване на данни, настройки на устройството или константи за калибриране сигурно в рамките на чипа.

• Мулти-напрежение в I/O съвместимост: Устройството поддържа широк спектър от логически нива, включително 1.5V, 1.8V, 2.5V и 3.3V, което позволява безпроблемна интеграция с различни цифрови системи и интерфейси.

• Ултра ниска консумация на мощност в режим на готовност: С токове в режим на готовност до 25 µA, устройството е оптимизирано за енергийна ефективност, което го прави идеално за вградени системи с батерия и ниска мощност.

• Поддръжка на горещи коси : CPLD може безопасно да бъде поставен или отстранен от система на живо, без да причинява електрически повреди или корупция на данните, подобрявайки поддържането и гъвкавостта на системата.

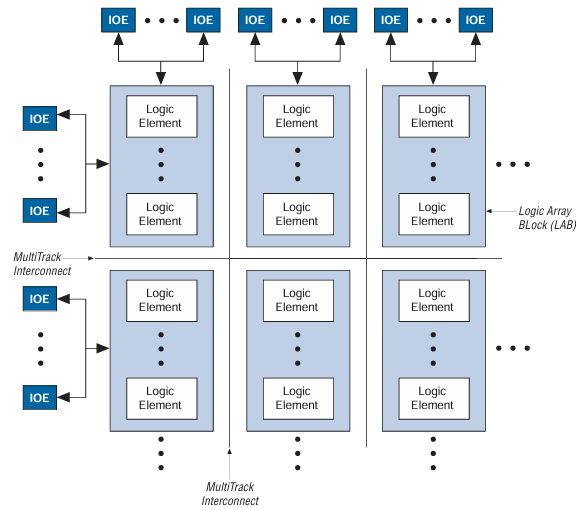

EPM570F256C5 блок -диаграма

Блок -схемата на EPM570F256C5 показва структурирано оформление, характерно за архитектурата CPLD (сложно програмируемо логическо устройство) от семейството на Max® II на Intel.В основата на диаграмата са множество логически блокове (LABs), всеки съставен от няколко логически елемента (LES), подредени вертикално.Тези логически елементи са строителните единици, които извършват логически операции като и, или, XOR, и джапанки за съхранение.

Около около лабораториите са IOE (входни/изходни елементи), поставени по горния, левия и долния ръб.Тези IOE управляват комуникацията между вътрешната логика и външните пинове на устройството.Всяка ioE е свързана чрез многотрак -връзки, които позволяват на сигналите да пътуват през CPLD и да свързват всеки логически елемент с други или с входни/изходни щифтове.Тази гъвкава система за маршрутизиране е от ключово значение за активирането на персонализираните логически функции, които програмират в устройството.

Спецификации на EPM570F256C5

Тип	Параметър
Производител	Altera/intel
Серия	Max® II
Опаковане	Табла
Статус на част	Активен
Програмируем тип	В системния програмируем
Време за забавяне TPD (1) Макс	5.4 ns
Захранване на напрежението - вътрешно	2.5V, 3.3V
Брой логически елементи/блокове	570
Брой макрокли	440
Брой на I/O.	160
Работна температура	0 ° C ~ 85 ° C (TJ)
Тип монтаж	Повърхностно монтиране
Пакет / случай	256-BGA
Пакет устройства за доставчици	256-FBGA (17x17)
Основен номер на продукта	EPM570

Приложения EPM570F256C5

Системи за изкуствен интелект (AI)

EPM570F256C5 често се използва като контролен мост в хардуерните платформи на AI, управлявайки времето, координацията и периферната комуникация.Той осигурява лепилна логика, която помага да се синхронизират потоците на данни между обработващите единици и модулите на паметта в AI изводни двигатели и ускорители.

5G комуникационна инфраструктура

В 5G базови станции и мрежов хардуер, този CPLD помага да се прилагат персонализирани логически функции за високоскоростно маршрутизиране на сигнали и управление на протоколите.Неговата възможност за незабавна включване и използване на ниска мощност го правят подходящ за обработка на ръбове и критични за латентността среда.

Облачен изчислителен хардуер

EPM570F256C5 се използва в сървърни и облачни системи за управление на секвенцирането на захранването, термичния мониторинг, функциите за управление на дъската и сигурни механизми за зареждане.Неговият нелетен характер гарантира, че логиката на системата е незабавно достъпна по време на цикли на захранване.

Безжични комуникационни устройства

Той действа като преводач на протокол или контролен модул в безжични рутери и ретранслатори на сигнали, където е необходима персонализирана цифрова логика, за да поддържа различни стандарти за интерфейс и обработка на сигнали.

Индустриални системи за автоматизация и управление

EPM570F256C5 поддържа контрол и взаимодействие на сензора в PLC, двигателни контролери и фабрични модули за автоматизация.Неговата здрава логика, базирана на флаш и функции на ISP, улесняват актуализирането на полето, без да премахвате хардуера.

Устройства за интернет на нещата (IoT)

Неговият ултра нисък режим на готовност за мощност и малък отпечатък го правят идеален за компактни IoT устройства, управлявани от батерии.Той поддържа логически задачи като филтриране на данни, мониторинг на състоянието и свързване, свързващи се за интелигентни сензори за дома или екологичните сензори.

Медицински изделия

Намерени в диагностичните инструменти и оборудването за мониторинг, EPM570F256C5 контролира времето, операциите за вземане на проби и взаимодействието на устройството.Неговата надеждност и базирана на флаш логика отговарят на критичните медицински среди, където са необходими точност и незабавно стартиране.

EPM570F256C5 подобни части

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 стъпки за програмиране

1. Инсталирайте софтуера Quartus II: Инсталирайте софтуера Quartus II от официалния уебсайт на Intel.Уверете се, че изберете версия, съвместима със серията Max II и вашата операционна система.Този инструмент ще бъде използван за проектиране на логика, компилиране на вашия проект и програмиране на устройството EPM570F256C5.

2. Създайте нов проект : Отворете Quartus II и създайте нов проект, като посочите директорията на проекта, името и дизайнерския файл от най-високо ниво.По време на избора на устройства изберете EPM570F256C5, за да съответства на целевия CPLD, който програмирате.

3. Въведете дизайна (схема или HDL): Разработете вашата цифрова логика, използвайки или схематични диаграми, или HDL код (VHDL/Verilog).Задайте правилните места за ПИН според вашата схема на PCB, за да се гарантира правилното маршрутизиране на сигнала към I/O на устройството.

4. Съставете дизайна: Изпълнете пълна компилация на проекта.Тази стъпка проверява за грешки в дизайна, синтезира логиката и генерира програмиращи файлове, по -специално .pof файлът (обект на програмиста), който е необходим за конфигуриране на CPLD.

5. Настройте хардуера за програмиране: Свържете вашия програмист на USB-Blaster към PC и JTAG интерфейса на целевата дъска.Потвърдете, че връзките за TDI, TDO, TCK и TMS са точни и че правилните нива на напрежение и резистори за изтегляне се прилагат според спецификациите на JTAG на Intel.

6. Конфигурирайте програмиста в Quartus: Стартирайте инструмента за програмист от Quartus.Кликнете върху „Настройка на хардуер“ и изберете свързания USB-Blaster.Добавете предварително генерирания .pof файл към прозореца за програмиране и се уверете, че устройството EPM570F256C5 е правилно разпознато.

7. Програмирайте устройството: Поставете отметка в квадратчето до изброеното устройство EPM570F256C5 и щракнете върху Започнете, за да започнете програмирането.Наблюдавайте лентата за напредък и веднъж завършен, потвърдете, че се появява „успешно“ съобщение, което показва, че CPLD вече е правилно конфигурирано.

8. Проверете и отстранявате грешки (незадължително): По желание можете да стартирате тест на веригата JTAG, за да проверите свързаността на устройството или да използвате логически анализатор на SignalTap за отстраняване на грешки на вашия дизайн, помагайки да потвърдите правилната функционалност след програмирането.

EPM570F256C5 Предимства

Ниска консумация на енергия

EPM570F256C5 предлага ултра нисък ток в режим на готовност (до 25 µA), което го прави по-ефективен от много други CPLD.Това е основно предимство в захранващите батерия и винаги включени вградени системи, където е необходима запазване на енергията.

Незабавна функционалност

Благодарение на своята не-променлива архитектура, базирана на флаш, тази CPLD захранва незабавно, без да се нуждае от външна конфигурация ROM.Това драстично намалява времето за стартиране на системата, особено важно в критичните за безопасността приложения.

Брой с висок I/O

С до 160 програмируеми I/O пинове EPM570F256C5 осигурява повече опции за взаимодействие, отколкото много други устройства в своя клас, поддържайки сложни нужди за свързаност, без да се изисква допълнителни компоненти.

Високоскоростна производителност

Той осигурява бързо изпълнение на логиката с работни честоти до 304 MHz и типично забавяне на разпространението от около 5,4 ns, превъзхождайки сравними CPLD в чувствителни към времето приложения като комуникации и контрол на сигнала.

Програмируемост в системата (ISP)

Устройството може да бъде програмирано или препрограмирано директно на платката с помощта на JTAG, което позволява бързо разработване, отдалечени актуализации и поддръжка на полето, без да премахвате устройството.

Потребителска флаш памет (UFM)

EPM570F256C5 включва 8 kbits вградена не-променлива памет за дефинирани от потребителя данни, като настройки за калибриране или клавиши за криптиране, предлагащи повече гъвкавост на дизайна и задържане на данни, отколкото много други CPLD.

EPM570F256C5 Размери на опаковката

Размери на пакета

	Милиметри
	Мин.	Nom.	Макс.
A	-	-	2.20
A1	0.30	-	-
A2	-	-	1.80
A3	0,70 ref
Г	17.00 BSC
E	17.00 BSC
б	0,50	0.60	0.70
E	1.00 BSC

Очертание на пакета

Производител на EPM570F256C5

EPM570F256C5 се произвежда от Intel Corporation , една от водещите световни полупроводникови компании.След придобиването на Altera на Intel през 2015 г., EPM570F256C5 първоначално част от семейството на Max® II на Altera е произведена, поддържана и разпространена под марката Intel.Intel продължава да осигурява висококачествени производствени стандарти, дългосрочна наличност и здрава софтуерна поддръжка чрез своя дизайнерски пакет Quartus® Prime.С обширната глобална инфраструктура и ангажираност на Intel към програмируема логическа иновация, EPM570F256C5 се възползва от текущите технически ресурси, надеждни вериги за доставки и интеграция в съвременните дизайни на цифрови системи в индустриални, комуникационни и вградени приложения.

Заключение

EPM570F256C5 е интелигентен избор за хора, изграждащи електронни продукти, които трябва да започнат бързо, да спестят мощност и да работят безпроблемно.Той не губи настройките си, когато се изключи, и можете да го препрограмирате точно на платката, използвайки JTAG.С поддръжка за много нива на напрежение и допълнителна памет вътре, тя е полезна в много области като AI, облачни системи, фабрично управление и медицински изделия.Подкрепен от надеждните инструменти за качество и дизайн на Intel, този чип помага да се улеснят и по -надеждни проекти.Ако планирате нов продукт, сега е чудесно време да направите групова поръчка за EPM570F256C5, така че винаги ще ги подготвите, когато е необходимо.
