EPM7128ATC100-10 Преглед на програмируем логически чип

Работата с цифрови системи често означава, че имате нужда от гъвкава логика, която може да се адаптира към различни пътеки на сигнала и контролни задачи.EPM7128ATC100-10 ви дава програмируемо логическо решение, което може да бъде конфигурирано да управлява времето, маршрутизирането и логическия контрол в електронните системи.Със 128 макроклетки и хиляди използваеми логически портове можете да изградите персонализирани логически функции в компактно устройство.Неговият пакет за повърхностен монтаж пасва лесно на модерни печатни платки, докато стабилното синхронизиране и гъвкавите входни и изходни връзки ви помагат да се справите с много типове задачи за цифрово управление във вградени системи.

Каталог

EPM7128ATC100-10 Преглед

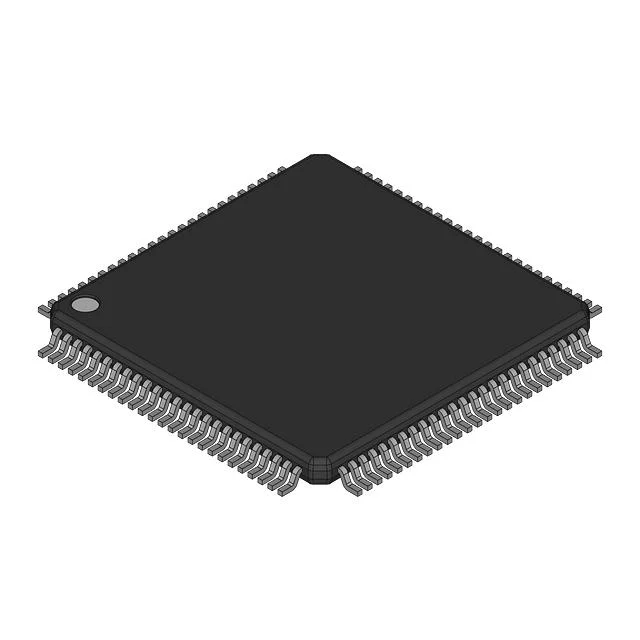

EPM7128ATC100-10 е програмируемо логическо устройство, предназначено да реализира конфигурируеми цифрови функции за управление във вградени електронни системи.Устройството съдържа 128 макроклетки и приблизително 2500 логически порта, които позволяват на дизайнерите да създават персонализирани логически схеми като контролна логика, управление на интерфейса и държавни машини.Неговата структура организира програмируема логика в рамките на множество блокове от логически масиви, свързани чрез вътрешна мрежа за маршрутизиране, която разпределя сигнали в устройството.Работейки в обхват на захранване от 3 V до 3,6 V и поддържайки забавяне на разпространението до 10 ns, той позволява предвидимо логическо време.Пакетът TQFP със 100 извода поддържа компактен повърхностен монтаж в дизайни на схеми с ограничено пространство.

Търсите EPM7128ATC100-10?Свържете се с нас, за да проверите текущите наличности, времето за изпълнение и цените.

Pin конфигурация на EPM7128ATC100-10

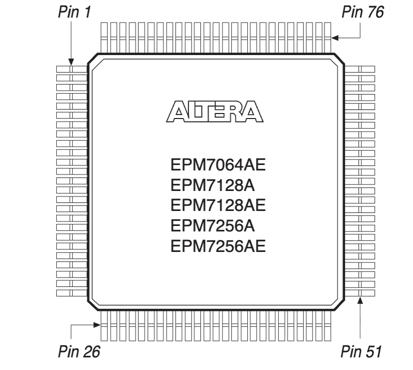

Квадратното оформление на опаковката представлява четириъгълно плоско устройство с метални проводници, простиращи се от четирите страни на тялото.Номерата на щифтовете са подредени последователно около периметъра, започвайки с щифт 1 в горния ляв ъгъл и продължавайки от всяка страна в ред, докато последните щифтове се появят на останалите ръбове.Ъглови индикатори маркират ключови точки за ориентация, използвани за правилното разполагане на устройството върху печатна платка.Централната област съдържа маркировки за идентификация на устройството, свързани с фамилията програмируема логика MAX 7000A.Разстоянието между проводниците и симетричното разположение поддържат монтаж за повърхностен монтаж и позволяват на всеки външен щифт да се свърже с маршрутизирането на сигнала на платката.

Пример за извеждане на EPM7128ATC100-10

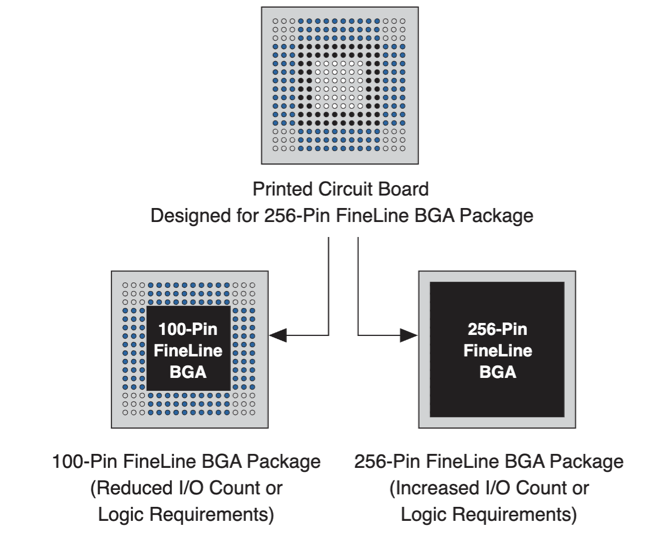

Разположението на щифтовете демонстрира споделено оформление на печатна платка, което поддържа множество размери на пакети FineLine BGA.Дизайнът на централната платка, първоначално подготвен за 256-пинов отпечатък FineLine BGA, е показан с плътна решетка от места на топки за запояване.Оформлението позволява по-малко 100-пиново FineLine BGA устройство да бъде поставено в същото поле с щифтове, като същевременно се поддържат съвместими връзки за маршрутизиране.Позициите на външната топка остават неизползвани, когато е инсталиран по-малкият пакет, докато пълната решетка се използва за по-голямото устройство.Тази подредба позволява дизайн на една платка да поддържа устройства с различен брой входни изходи или логически изисквания, без да се променя оформлението на печатната платка.

Характеристики на EPM7128ATC100-10

Програмируема логическа архитектура

Устройството използва програмируема логическа структура, базирана на макроклетка, която позволява цифровите схеми да бъдат конфигурирани след производството.Всяка макроклетка може да реализира комбинационна логика или регистрирани логически функции, давайки на дизайнерите гъвкавост при изграждане на контролни пътеки, логика за маршрутизиране на сигнала и вериги за синхронизиране.Тази архитектура позволява няколко дискретни логически функции да бъдат интегрирани в едно устройство, като същевременно се поддържа предвидимо логическо поведение.

Блокове със структурирани логически масиви

Вътрешните логически ресурси са организирани в блокове от логически масиви, които групират макроклетки и споделят ресурси за маршрутизиране.Тази подредба опростява вътрешното разпределение на сигнала и помага да се поддържа стабилна логическа работа в устройството.Сигналите могат да се насочват между блокове чрез вътрешна мрежа за свързване, която поддържа сложни цифрови логически подредби.

Широка входна и изходна свързаност

До осемдесет и четири входни и изходни пина позволяват на устройството да се свързва директно с множество цифрови сигнали във вградена система.Тези щифтове могат да бъдат конфигурирани за вход, изход или двупосочна работа в зависимост от изискванията за проектиране.Тази гъвкавост позволява на устройството да управлява комуникацията между процесори, устройства с памет и периферни логически схеми.

Бърза логическа реакция

Устройството поддържа забавяне на разпространението до десет наносекунди, което позволява реагиращо цифрово логическо поведение.Тази синхронизация поддържа контролни функции, които изискват последователно превключване на сигнала и надеждна синхронизация с други цифрови компоненти в системата.

Електрически препрограмируема логика

Конфигурацията се съхранява с помощта на електрически изтриваема програмируема технология, която позволява логиката на устройството да се актуализира, когато системните изисквания се променят.Дизайнерите могат да променят цифровата логика по време на разработка или поддръжка на системата, без да подменят хардуерния компонент.

Работа при ниско напрежение

Работата в обхват на захранване от три волта до три точка и шест волта позволява на устройството да се интегрира с много съвременни цифрови системи.Този диапазон на напрежение поддържа стабилни логически нива, като същевременно поддържа съвместимост с общите стандарти за цифров интерфейс.

Компактен пакет за повърхностен монтаж

Устройството се предоставя в тънка четириплоска опаковка със сто пина, предназначена за сглобяване на повърхностен монтаж.Компактният отпечатък на опаковката помага да се спести място на платката и поддържа автоматизираните производствени процеси, използвани в съвременното електронно производство.

Възможност за интегрирано цифрово управление

Комбинирането на програмируема логика, гъвкаво маршрутизиране и конфигурируеми входни и изходни връзки позволява на устройството да изпълнява различни задачи за цифрово управление.Той може да замени множество дискретни логически вериги, като същевременно поддържа стабилно поведение на сигнала във вградените електронни конструкции.

EPM7128ATC100-10 Технически спецификации

Атрибут на продукта	Стойност на атрибута
производител	Altera (Intel)
Захранване - Вътрешно	3V ~ 3.6V
Пакет устройства на доставчика	100-TQFP (14x14)
Серия	MAX® 7000A
Програмируем тип	EE PLD
Опаковка / Калъф	100-TQFP
Пакет	Насипно състояние
Работна температура	0°C ~ 70°C (TA)
Брой макроклетки	128
Брой логически елементи/блокове	8
Брой I/O	84
Брой порти	2500
Тип монтаж	Повърхностен монтаж
Време на забавяне tpd(1) Макс	10 ns
Основен номер на продукта	EPM7128
Състояние на RoHs	RoHS несъвместим
Ниво на чувствителност към влага (MSL)	3 (168 часа)
Състояние на REACH	REACH Незасегнати
ECCN	EAR99
HTSUS	8542.39.0001

Блокова схема на устройството на EPM7128ATC100-10

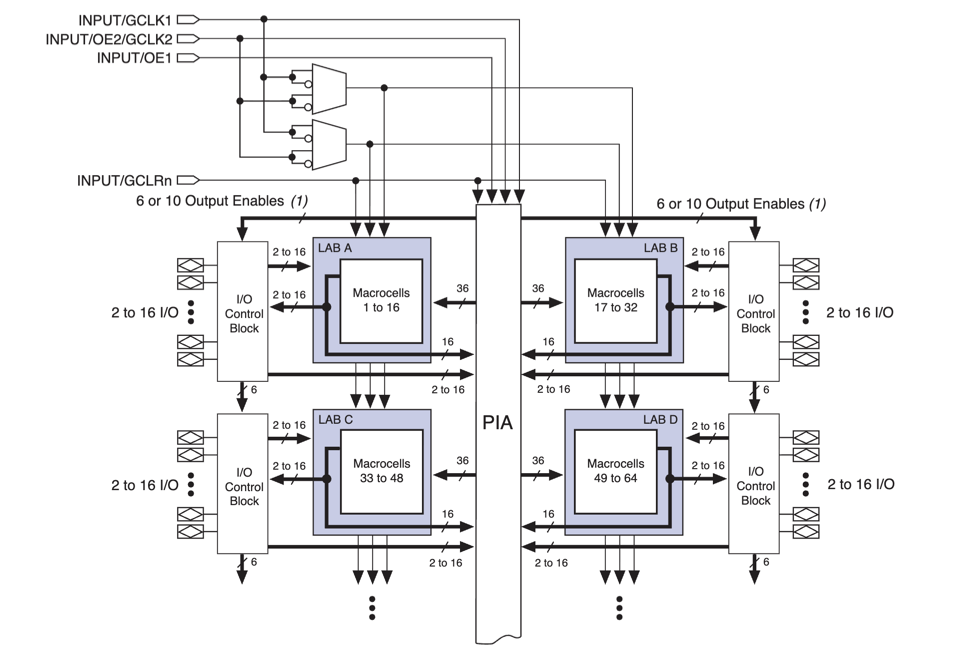

Диаграмата илюстрира вътрешната логическа архитектура, използвана от MAX 7000A CPLD устройства като EPM7128ATC100-10.Структурата е организирана около множество блокове с логически масив, означени с LAB A, LAB B, LAB C и LAB D, всеки от които съдържа групи от макроклетки, които изпълняват програмируеми логически функции.Тези макроклетки поддържат комбинирана логика и регистрирани логически операции в устройството.Блоковете на логическия масив са свързани чрез централен програмируем масив за свързване, който насочва сигналите между логическите секции.Всеки блок с логически масив се свързва към блок за управление на I O, който управлява входните и изходните щифтове на устройството.Глобални контролни сигнали, включително тактови входове, сигнали за разрешаване на изхода и глобални чисти входове, влизат от горната част на архитектурата и разпределят контролни сигнали през вътрешната логическа структура, за да координират работата на устройството.

Macrocell на EPM7128ATC100-10

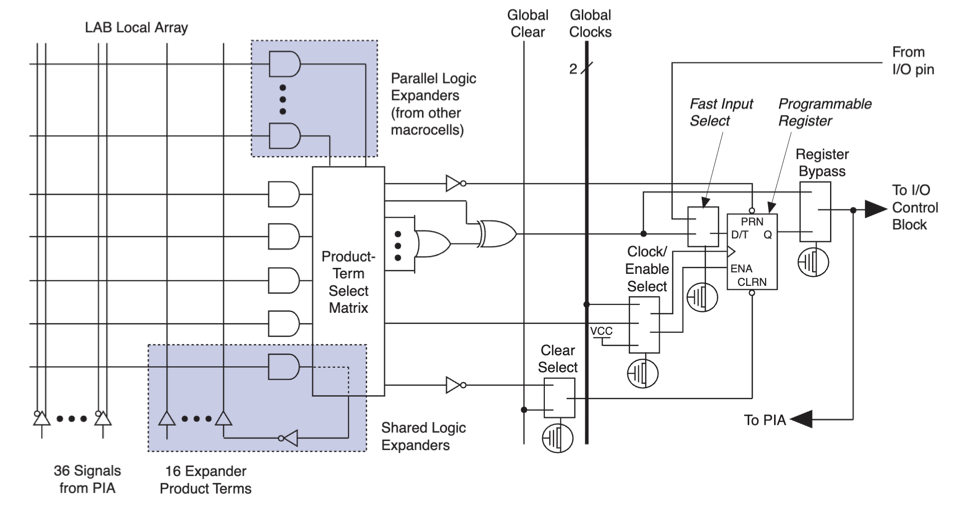

Логическите сигнали влизат в макроклетката от програмируемия масив за свързване чрез тридесет и шест маршрутизиращи линии, свързани към локалния масив на LAB.Матрицата за избор на продуктов термин комбинира тези сигнали с до шестнадесет разширителни продуктови термина, за да създаде програмируеми логически функции.Паралелните логически разширители позволяват допълнителни термини от съседни макроклетки, докато споделените логически разширители разпределят допълнителни продуктови термини в блока на логическия масив, за да увеличат логическия капацитет.Изходните пътища захранват програмируем регистър, който работи с глобален часовник и ясни контролни линии, позволявайки регистриран или директен комбиниран изход.Пътят за бърз избор на вход приема сигнали от външен входно-изходен щифт, а пътят за байпас на регистъра позволява на сигнала да премине без тактова памет.Крайните изходни сигнали се насочват или към входно-изходния контролен блок за външни изводи, или обратно в програмируемия масив за свързване за вътрешно маршрутизиране на сигнала.

Приложения на EPM7128ATC100-10

Вградена логика за управление на системата

Програмируеми логически устройства като това често се използват за внедряване на персонализирана контролна логика във вградени системи.Той може да координира времевите връзки между процесори, сензори и комуникационни устройства, като същевременно поддържа стабилен поток на сигнала в системата.

Контролери за индустриална автоматизация

Оборудването за автоматизация често изисква специална логика за управление на сензори, релета и сигнали за задвижване.Устройството може да бъде програмирано да обработва контролни последователности, проверки за безопасност и задачи за маршрутизиране на сигнали, използвани в автоматизирани машини и системи за наблюдение.

Логика на телекомуникационния интерфейс

Комуникационното оборудване използва програмируема логика за управление на маршрутизирането на сигнала между процесорите и интерфейсните вериги.Устройството може да поддържа цифрово превключване, обработка на протоколи и кондициониране на сигнала, които спомагат за поддържането на надеждна комуникация между компонентите на системата.

Контролни вериги на потребителската електроника

Цифровите потребителски продукти често разчитат на компактни логически устройства за координиране на вътрешни операции.Устройството може да управлява времето, обработката на входа и контрола на сигнала в рамките на електронни продукти като мултимедийно оборудване, домашна електроника и периферни устройства.

Маршрутизиране на цифров сигнал и управление на интерфейса

Системи, които комбинират множество цифрови подсистеми, изискват контролирано маршрутизиране на сигнала между компонентите.Програмируемата логическа структура позволява на дизайнерите да създават персонализирана логика за маршрутизиране, която насочва сигналите между паметта, процесорите и външните интерфейси.

Внедряване на State Machine

Много електронни системи разчитат на държавни машини за управление на оперативни последователности.Устройството може да реализира тези базирани на състоянието контролни структури, като използва програмируеми логически пътеки, които отговарят на входни условия и времеви събития.

Замяна за дискретни логически компоненти

Няколко отделни логически порта и управляващи вериги често могат да бъдат консолидирани в едно програмируемо устройство.Този подход намалява сложността на платката, като същевременно позволява логическото поведение да бъде коригирано чрез актуализации на конфигурацията, когато системните изисквания се променят.
