EPM7160ELC84-15: Лист на данни, функции, Pinout, програмиране и приложения

Това ръководство е свързано с EPM7160ELC84-15, специален чип, който помага за изграждането на персонализирани цифрови логически схеми.Можете да го програмирате с помощта на JTAG връзка и дори да я актуализирате, докато тя вече е инсталирана във вашата система.Освен това има функции за сигурност, за да защити вашия дизайн.Тази статия обяснява всичко за чипа, включително неговото оформление на ПИН, функции, употреби и как да го програмирате.Независимо дали работите върху машини, автомобили или мрежово оборудване, това ръководство ви помага да разберете защо този чип е полезен.

Каталог

Преглед на EPM7160ELC84-15

The EPM7160ELC84-15 е част от серията CPLD на Max 7000 на Intel, които използват Advanced Max Architecture Advanced от второ поколение на Altera.Тези устройства, изработени с висококачествен CMOS технология, са пригодени за реализации на цифрови логически вериги с висока плътност и високоефективни цифрови схеми.Този модел разполага с 160 макроклета и осигурява приблизително 3200 използваеми порти, приспособявайки нуждите на сложните цифрови системи.Той работи при 5V захранване, с типично закъснение с пин от 15 ns, което позволява да се противопоставят до 175,4 MHz, като гарантира бърза обработка на сигнала и ефективна работа на системата.Този CPLD поддържа както програмиране в системата, така и препрограмиране чрез интегриран JTAG интерфейс, който е съвместим с IEEE STD.1149.1, подобряване на гъвкавостта и лекотата на актуализации след инсталирането.Той също така предлага функция за бит за сигурност, за да се предотврати неоторизираното копиране на данни за конфигурация, ценно допълнение за защита на интелектуалната собственост.

Ако търсите да осигурите всичко, от което се нуждае вашият бизнес, сега е идеалният момент да направите групова поръчка при нас.Готови сме да ви помогнем да спестите време, да намалите разходите и да получим точно това, от което се нуждаете.

EPM7160ELC84-15 PINOUT диаграма

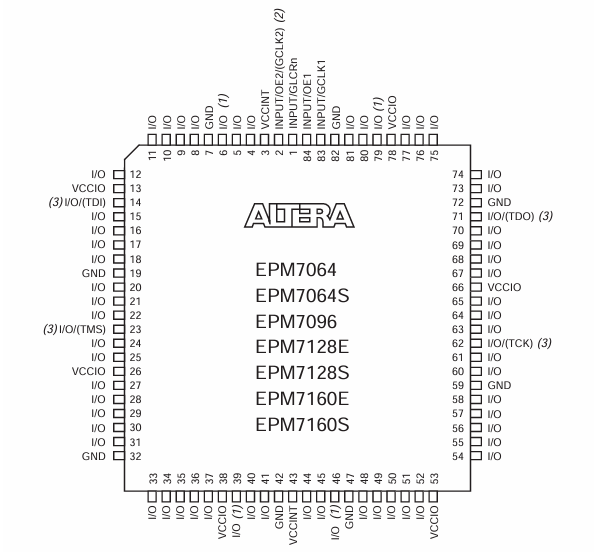

Диаграмата за пинари за EPM7160ELC84-15 Устройството илюстрира физическото оформление и функционалността на неговите 84 пина в пакет PLCC (пластмасов оловен чип -носител).Диаграмата показва квадратна конфигурация, при която всеки щифт е присвоен конкретен етикет, който показва неговата функция, като например I/O. (вход/изход), GND (земята), или Vccio (Захранващо напрежение за I/O).Щифтове, обозначени като I/O. Представете конфигурируеми цифрови входни или изходни линии, които се използват за взаимодействие с други устройства във верига. Vccio щифтове захранват напрежението до I/O банкии GND щифтовете осигуряват основната справка.Специалните функционални щифтове включват Tdi, TDO, Tmsи Tck, които се използват за Jtag Тестване на програмиране и гранично сканиране.Освен това, щифтове харесват Input1/clk1 и Input2/clk2 са обозначени входове на часовника или контролния сигнал за вътрешна логическа време.

EPM7160ELC84-15 CAD модели

SEPM7160ELC84-15 Символ

EPM7160ELC84-15 отпечатък

EPM7160ELC84-15 3D модел

Функции EPM7160ELC84-15

• Логика с висока плътност: EPM7160ELC84-15 предлага 160 макроклета и приблизително 3 200 използваеми порти, което го прави много подходящ за сложни цифрови дизайни.Тази плътност позволява интегрирането на множество функции в едно устройство, улеснявайки по -компактните и ефективни дизайни на вериги.

• Бързо изпълнение: С максимално забавяне на разпространението от 15 ns и възможността за поддържане на работни честоти до 100 MHz, този CPLD осигурява бърза обработка на сигнала и високоскоростна работа за чувствителни към времето приложения.

• Програмируемост в системата (ISP): С участието на вграден IEEE Std.1149.1 (JTAG) Интерфейс, устройството поддържа програмиране в системата.Тази способност позволява устройството да бъде програмирано и препрограмирано след инсталацията, като осигурява гъвкавост за актуализации и промени в функционалността, без да е необходимо физическа подмяна.

• Multivolt ™ I/O интерфейс : Интерфейсът на многоволтния I/O поддържа различни работни напрежения, което прави CPLD съвместим с нивата на 5.0 V, 3.3 V и 2.5 V логика.Тази функция дава възможност на устройството да се използва в системи със смесено напрежение, подобрявайки адаптивността му към различни електронни среди.

• Гъвкава конфигурация на I/O: Той предоставя 64 програмируеми I/O пинове, които предлагат универсални опции за взаимодействие.Тази гъвкавост е важна за приложения, изискващи различни конфигурации вход/изход, поддържащи широк спектър от свързаност и функционалност.

• Базирана на EEPROM памет: Използвайки EEPROM технологията за съхранение на конфигурация, CPLD може да бъде препрограмиран до 100 пъти.Тази не-променлива памет гарантира, че устройството запазва конфигурацията си дори след цикли на захранване за надеждност и лекота на поддръжка.

• Функции за сигурност: Устройството включва бит за сигурност, който предотвратява неоторизиран достъп до програмираната логика, защитава интелектуалната собственост и предотвратяване на подправяне, което е полезно за приложения в чувствителни към сигурността среда.

EPM7160ELC84-15 Блок-диаграма

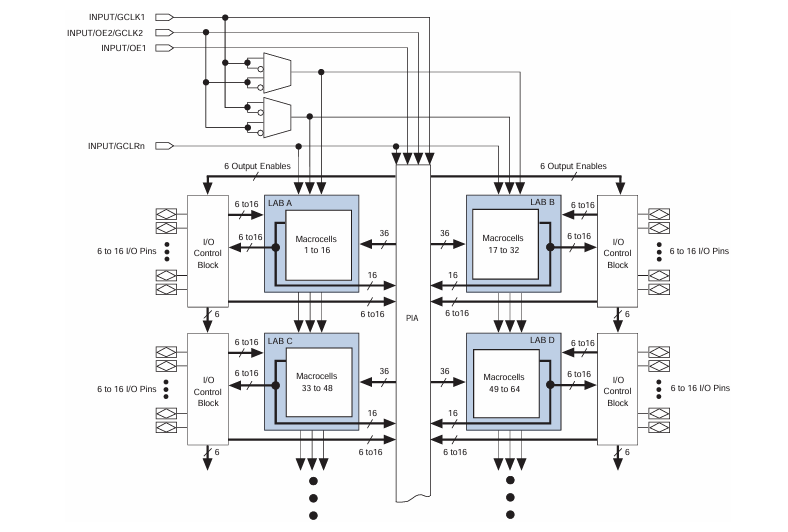

Блок -диаграмата на EPM7160ELC84-15, представлява добре структурирана вътрешна архитектура, съставена от четири Логически блокове (лаборатории) обозначен A, Б, Cи Г.Всяка лаборатория съдържа 16 макрокела, правейки общо 64 макрокела, които са строителните единици за създаване на логически функции.Тези макроклий могат да внедрят комбинирана или регистрирана логика, използвайки програмируеми взаимовръзки и контролни сигнали.В центъра, Програмируем масив за свързване (PIA) служи като гръбнак за комуникация, което позволява гъвкаво маршрутизиране на сигнали между Лаборатории и I/O. щифтове.Всяка лаборатория се свързва с PIA с 36 входни линии и 16 изходни линии, като гарантира висока степен на логическа взаимосвързаност.Около периферията, I/O контролни блокове Управлявайте входните и изходните сигнали, предлагайки между 6 до 16 I/O пинове на страна, които интерфейс директно с външната система.Той също така показва глобални контролни сигнали като Clock (GCLK1, GCLK2), изходни активи (OE1) и Clear (GCLRN), разпределени във всички лаборатории за синхронизиран и централизиран логически контрол.Тези сигнали могат да бъдат пренасочени чрез мултиплексори, за да осигурят гъвкавост и ефективност на дизайна.

Спецификации на EPM7160ELC84-15

Тип	Параметър
Производител	Altera/intel
Серия	Max® 7000
Опаковане	Тръба
Статус на част	Остарял
Програмируем тип	Ee pld
Време за забавяне TPD (1) Макс	15 ns
Захранване на напрежението - вътрешно	4.75V ~ 5.25V
Брой логически елементи/блокове	10
Брой макрокли	160
Брой порти	3200
Брой на I/O.	64
Работна температура	0 ° C ~ 70 ° C (TA)
Тип монтаж	Повърхностно монтиране
Пакет / случай	84-LCC (J-Lead)
Пакет устройства за доставчици	84-PLCC (29.31x29.31)
Основен номер на продукта	EPM7160

Приложения EPM7160ELC84-15

Индустриална автоматизация

В индустриалната автоматизация EPM7160ELC84-15 се използва за контрол на логиката в програмируемите логически контролери (PLCs), двигателните контролери и сензорните интерфейси.Способността му да обработва сложни логически операции и бързо превключване на I/O го прави идеален за задачи за автоматизация, които изискват прецизен контрол и време.

Вградени системи

Този CPLD е полезен във вградените системи, където са важни пространството и енергийната ефективност.Той намира приложения в Robotics, Internet of Things (IoT) устройства и потребителска електроника, където нейната програмируемост позволява персонализиране и адаптивност към специфични функционални изисквания.

Телекомуникации

Устройството се използва в телекомуникационно оборудване като рутери и превключватели за управление на времето, маршрутизиране на данни и обработка на протоколи.Неговата високоскоростна производителност и способността да работи на различни нива на напрежение го прави подходящ за мрежовата инфраструктура, която изисква надеждност и висока пропускателна способност.

Автомобилна електроника

В рамките на автомобилния сектор EPM7160ELC84-15 поддържа приложения в информационни системи, модули за контрол на тялото и единици за управление на двигатели.Устойчивостта и поддръжката на CPLD за широк спектър от входни/изходни напрежения му позволяват да се изпълнява надеждно в взискателните условия на автомобилната среда.

Медицински изделия

CPLD се прилага и в технологията за медицински изделия, особено в диагностичното оборудване и системите за наблюдение на пациентите.Неговите функции за сигурност и стабилна работа при различни условия на околната среда гарантират, че той може да се справи със чувствителни и здравни приложения сигурно и ефективно.

EPM7160ELC84-15 подобни части

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

EPM7160ELC84-15 стъпки за програмиране

Програмирането на EPM7160ELC84-15, CPLD от серията Max 7000 на Intel, включва структуриран процес, за да се гарантира, че устройството функционира съгласно спецификациите.Ето стъпките, участващи в програмирането на този CPLD:

1. Запис на дизайн: Започнете с използване на език за описание на хардуер (HDL) като VHDL или Verilog, или графичен схематичен инструмент за заснемане, за да създадете вашия цифров логически дизайн.Тази първоначална стъпка поставя основата на функционалността, която искате да внедрите в CPLD.Използвайте софтуер за дизайн, съвместим със серията Max 7000, като Quartus II или Max+Plus II на Altera, който предоставя инструменти за кодиране, компилиране и симулиране на вашия дизайн.

2. Компилация и симулация: Съставете своя дизайн, за да преведете HDL кода или схемата в двоичен формат, който CPLD може да изпълни.Тази стъпка проверява и всякакви синтаксисни грешки и гарантира, че логиката отговаря на изискванията за проектиране.Симулирайте съставения дизайн, за да валидира неговата функционалност.Това включва провеждане на тестови случаи срещу дизайна, за да се провери логиката и времето си, като се гарантира, че той се държи както се очаква, преди да бъде програмиран на физическото устройство.

3. Настройка на хардуер за програмиране: Свържете EPM7160ELC84-15 към подходящ хардуер за програмиране.Това може да включва настройка на JTAG интерфейс с устройства като ByteblasterMV, MasterBlaster или USB-Blaster.Уверете се, че CPLD е правилно захранван и настроен в правилния режим на конфигурация за програмиране, обикновено използвайки захранване 5.0 V.

4. Процес на програмиране: Отворете софтуера за програмиране (като Quartus II програмист) и го конфигурирайте да разпознава EPM7160ELC84-15 чрез JTAG интерфейса.Заредете подходящия файл за програмиране (.pof или .sof) в софтуера.Тези файлове съдържат компилираните дизайнерски данни, необходими за конфигуриране на CPLD.Изпълнете командата за програмиране в рамките на софтуера, за да прехвърлите дизайна на CPLD.Следете процеса за всякакви грешки и потвърдете успешното завършване на програмирането.

5. Проверка: След като програмирането приключи, извършете процес на проверка, за да се гарантира, че CPLD работи правилно в рамките на предвиденото си приложение.Това може да включва провеждане на тестове за гранично сканиране или тестове за функционалност в действителната система, където се прилага CPLD.Проверете дали всички функционалности се извършват както е проектирано и че устройството взаимодейства правилно с други компоненти в системата.

EPM7160ELC84-15 Предимства

Ефективност на разходите

EPM7160ELC84-15 е рентабилно решение за нужда от сложни логически възможности без високата цена, свързана с по-нови CPLD или FPGA.Това го прави привлекателен за проекти, чувствителни към бюджета и за образователни или малки индустриални приложения.

Не-променлива конфигурация

Използвайки технологията EEPROM, EPM7160ELC84-15 запазва програмираната си конфигурация, дори когато захранването е изключено.Тази непрактичност гарантира надеждността и последователността на устройството в производителността през циклите на захранването, като елиминира нуждата от външни не-добри компоненти на паметта.

Широко работно напрежение обхват

Устройството поддържа широк диапазон на работното напрежение от 4,75 V до 5,25 V, приспособявайки различни захранвания и осигурява съвместимост както с по -старите, така и по -новите системни дизайни.Тази гъвкавост е полезна в среди със смесено напрежение, където компонентите на системата може да не споделят едни и същи стандартни нива на напрежение.

Надеждно изпълнение

Устройството предлага надеждна производителност със забавяне на разпространението от 15 ns и поддръжка за работни честоти до 100 MHz.Това гарантира навременна и ефективна обработка на логически операции, което го прави подходящ за чувствителни към времето приложения в телекомуникациите, автомобилната електроника и системите за индустриален контрол.

EPM7160ELC84-15 Размери на опаковката

Таблица за размерите на пакета очертания

Символ	Инчове
	Мин.	Nom.	Макс.
A	0.165	0.172	0.18
A1	0,02	-	-
A2	0,150 тип
Г	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
E	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
б	0,013	-	0,021
c	0,008 тип
E	0,050 тип

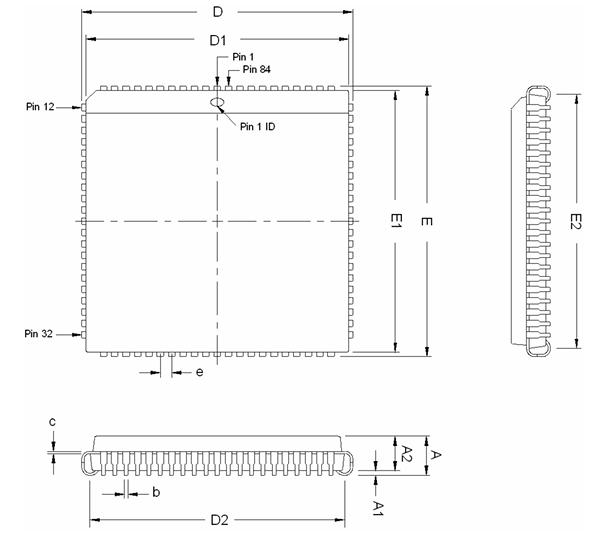

Очертание на пакета

Производител на EPM7160ELC84-15

EPM7160ELC84-15 се произвежда от Intel Corporation, Глобален лидер в технологията за полупроводници.Първоначално разработен от Altera, този CPLD стана част от продуктовото портфолио на Intel след придобиването на Altera през 2015 г. Оттогава Intel продължава да поддържа серията Max 7000, включително EPM7160ELC84-15, под неговата група за програмируеми решения.Управлението на Intel гарантира, че устройството се възползва от техните усъвършенствани производствени стандарти, дългосрочна надеждност и поддръжка на документацията.Макар и сега класифициран като остарял, наследството на Intel в програмируеми логически устройства като EPM7160ELC84-15 продължава да служи в наследени системи и специализирани приложения по целия свят.

Заключение

EPM7160ELC84-15 стои като изключително способен CPLD, пригоден за инженери и дизайнери на системи, които търсят рентабилна логическа интеграция с гъвкава програмируемост.Неговата базирана на EEPROM памет, бързото забавяне на разпространението и съвместимостта с множество нива на напрежение я правят силно подходящ за различни електронни среди.Подкрепено от производственото наследство на Intel и изградено с функции като Multivolt I/O и JTAG съответствие, устройството продължава да служи в наследени и специализирани системи, въпреки остаряването си.Независимо дали работите в индустриална автоматизация, вградени приложения или телекомуникационна инфраструктура, EPM7160ELC84-15 осигурява надеждна ефективност и дългосрочна стойност.
