Обяснение на EV задвижването: как работи, компоненти, типове и приложения

Когато управлявате електрическо превозно средство (EV), силовото предаване е системата, която превръща електрическата енергия в движение.В тази статия ще научите какво представлява EV задвижването, как работи и ключовите части, които го карат да работи ефективно.Също така ще разберете разликата между 400V и 800V системи и как те влияят върху производителността и зареждането.Освен това ще проучите различните типове EV задвижвания, заедно с техните предимства, ограничения и обичайни употреби.

Каталог

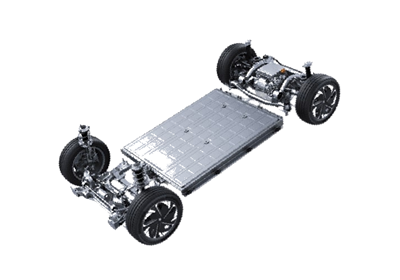

Фигура 1. Преглед на системата за задвижване на EV

Какво е EV Powertrain?

EV задвижването е системата, която преобразува електрическата енергия в механично движение за задвижване на превозно средство.Той служи като основен механизъм, отговорен за задвижването на електрически превозни средства.Вместо да разчита на изгаряне на гориво, той използва съхранена електрическа енергия, за да генерира ефективно движение.EV задвижването осигурява плавно ускорение, контролирана скорост и надеждна работа на автомобила.Той е проектиран да доставя мощност директно към колелата с минимални загуби на енергия.Основната му цел е да позволи чисто, ефективно и отзивчиво шофиране.

Как работи EV задвижването?

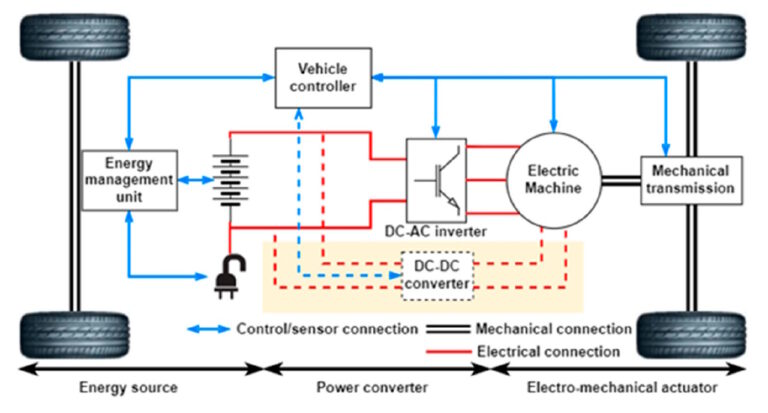

Фигура 2. Принцип на работа на силовото предаване на EV

Задвижването на EV работи чрез прехвърляне на съхранената електрическа енергия в използваемо движение чрез процес на контролиран енергиен поток.Енергията започва като постоянен ток, съхраняван в батерията, и се регулира, преди да се преобразува във форма, подходяща за задвижване на движение.Това преобразуване позволява на системата да доставя прецизна мощност въз основа на въведените данни от водача.Докато енергията се движи през системата, тя непрекъснато се регулира, за да отговаря на изискванията за скорост и въртящ момент.

След това преобразуваната енергия се използва за създаване на сила на въртене, която завърта колелата на автомобила.Системите за управление управляват този процес, за да осигурят плавно ускоряване и ефективна работа.По време на забавяне, част от енергията на движение може да бъде пренасочена обратно в системата, за да се подобри цялостната ефективност.Този непрекъснат енергиен поток позволява постоянна работа на автомобила при различни условия на шофиране.

400V срещу 800V Архитектура на силовото предаване

Архитектурата на задвижването от 400 V и 800 V се отнася до нивото на напрежение, използвано в системата на електрическо превозно средство.Тези архитектури определят как електрическата енергия се разпределя и използва в автомобила.Система от 400 V е традиционният стандарт, използван в много електромобили, докато система от 800 V представлява дизайн с по-високо напрежение за подобрена производителност.Основната разлика е в това колко ефективно се доставя и управлява мощността.Системите с по-високо напрежение намаляват изискванията за ток за същата мощност.Това пряко влияе върху скоростта на зареждане и цялостната ефективност на системата.

800V архитектура позволява по-бързо зареждане, тъй като може да се справи с по-високи нива на мощност с по-малко топлинни загуби.Той също така подобрява ефективността чрез намаляване на електрическото съпротивление в системата.За разлика от тях, 400V системи са по-разпространени и рентабилни.Превозните средства, използващи 800V системи, често постигат по-добра производителност и намалени загуби на енергия по време на работа.Те обаче може да изискват по-модерни компоненти и инфраструктура.И двете архитектури са проектирани да отговарят на различни изисквания за производителност и цена при проектирането на EV.

Видове EV задвижвания

Хибридни електрически превозни средства (HEV)

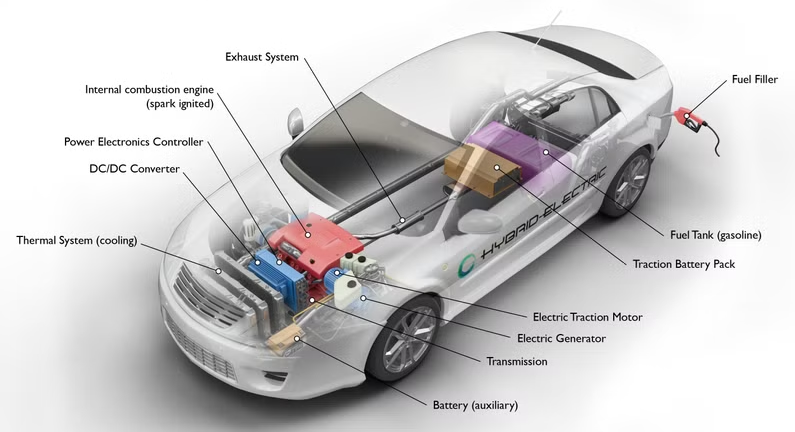

Фигура 3. Диаграма на конфигурацията на силовото предаване на HEV

Хибридното електрическо превозно средство (HEV) използва както двигател с вътрешно горене, така и електрически мотор за захранване на превозното средство.Не изисква външно зареждане, тъй като батерията се зарежда вътрешно по време на работа.Системата комбинира два източника на енергия за подобряване на общата ефективност.Електрическият мотор подпомага двигателя при ускорение и шофиране с ниска скорост.Двигателят осигурява допълнителна мощност при необходимост, особено при по-високи скорости.Интегрираното оформление показва как двете системи работят заедно в автомобила.Този тип задвижване обикновено се използва за балансиране на горивната ефективност и производителността.

Plug-in хибридни електрически превозни средства (PHEV)

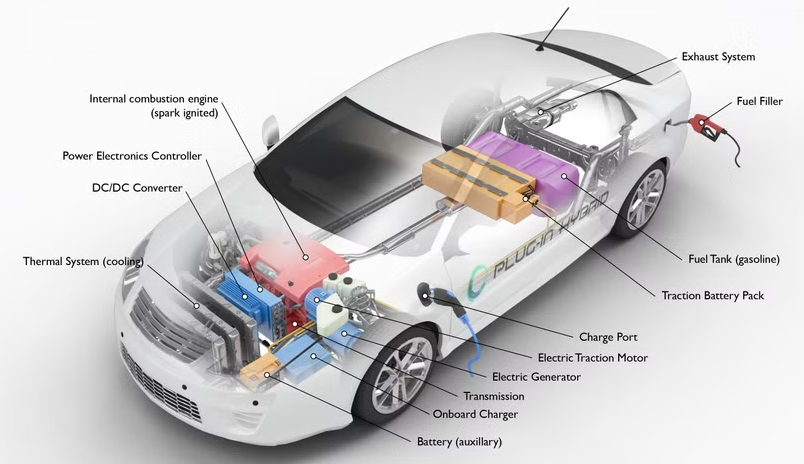

Фигура 4. Диаграма на конфигурацията на силовото предаване на PHEV

Plug-in хибридно електрическо превозно средство (PHEV) съчетава двигател с вътрешно горене със система от акумулаторни батерии.За разлика от стандартните хибриди, той може да се зарежда с външен източник на захранване.Това позволява на автомобила да работи в електрически режим за кратки разстояния.Двигателят се използва, когато енергията на батерията е ниска или е необходима допълнителна мощност.Дизайнът на системата подчертава както възможността за зареждане, така и двойните източници на захранване.Той предлага гъвкавост при използването на енергия по време на шофиране.Този тип задвижване поддържа както електрическо шофиране, така и работа с разширен обхват.

Електрически превозни средства с батерии (BEV)

Фигура 5. Конфигурационна диаграма на силовото предаване на BEV

Електрическото превозно средство с батерия (BEV) се захранва изцяло от електрическа енергия, съхранявана в батерия.Той не използва двигател с вътрешно горене или система, базирана на гориво.Превозното средство разчита единствено на електрически двигатели за задвижване.Оформлението ясно показва липсата на горивни компоненти.Енергията се доставя директно от батерията за задвижване на колелата.Този тип задвижване е проектирано за изцяло електрическа работа.Той представлява най-директната форма на електрическа мобилност.

Електрически превозни средства с горивни клетки (FCEV)

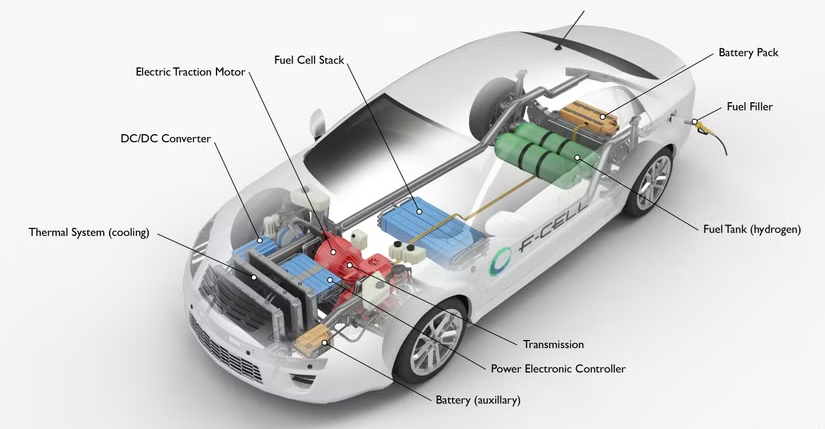

Фигура 6. Диаграма на конфигурацията на задвижващия механизъм FCEV

Електрическото превозно средство с горивни клетки (FCEV) генерира електричество, използвайки водородно гориво, вместо да го съхранява в големи батерии.Той използва купчина горивни клетки за производство на електрическа енергия, която захранва двигателя.Водородът се съхранява в резервоари на борда и се подава към системата при необходимост.Диаграмата показва как горивната клетка се интегрира с други електрически компоненти.Системата непрекъснато генерира електричество по време на работа.Този тип задвижване се фокусира върху генерирането на енергия при поискване.Той позволява електрическо шофиране, без да разчита единствено на съхранение на батерията.

Електрически превозни средства с удължен пробег (EREV)

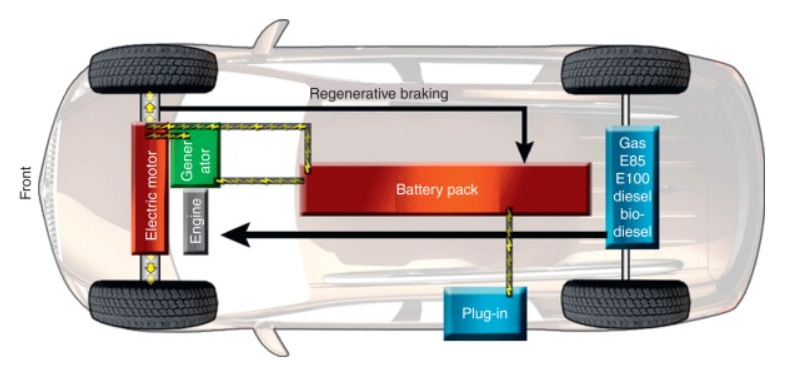

Фигура 7. Диаграма на конфигурацията на задвижващия механизъм EREV

Електрическото превозно средство с удължен пробег (EREV) се задвижва основно от електрически мотор с поддръжка от вторичен генератор.Превозното средство работи предимно на батерия по време на нормално шофиране.Когато нивото на батерията стане ниско, генераторът произвежда електричество, за да увеличи обхвата на шофиране.Оформлението на системата показва ясно разделение между задвижването и генерирането на енергия.Генераторът не задвижва директно колелата.Вместо това, той доставя електрическа енергия за поддържане на работата.Този тип задвижване осигурява по-дълго пътуване, без да разчита изцяло на зареждане.

Силово предаване на EV срещу двигател с вътрешно горене (ICE).

Аспект	EV задвижване	ICE задвижване
Източник на енергия	Батерия електричество (обикновено 300–800 V системи)	Бензин или дизел (енергийна плътност ~12 000 Wh/kg)
Основен механизъм	Електрически двигател (90–97% ефективност)	Вътрешен двигател с вътрешно горене (20–40% ефективност)
Емисии	0 г/км ауспух CO₂	~100–250 г/км CO₂ (типични пътнически превозни средства)
Движещи се части	~20–30 движещи се части в задвижването	~200–2000 движещи се части в системата на двигателя
енергия Ефективност	~85–90% ефективност на задвижването	~25–35% ефективност на задвижването
Ниво на шум	~50–60 dB по време на операция	~70–90 dB в зависимост от натоварването на двигателя
Поддръжка Интервал	По-малко обслужване елементи;няма сменено масло	редовно масло промени на всеки ~5 000–10 000 км
енергия Преобразуване	Електрически → механичен (директно задвижване)	Химически → термична → механична (многостепенна загуба)
Трансмисия	Едноскоростен редуктор (съотношение ~8:1–10:1)	Многоскоростна скоростна кутия (5-10 предавки типично)
Време за стартиране	Мигновен въртящ момент (0 ms забавяне)	Старт на двигателя закъснение ~0,5–2 секунди
Загуба на топлина	~10–15% енергия изгубен като топлина	~60–75% енергия изгубен като топлина
Горивна система	Няма резервоар за гориво или инжекционна система	Резервоар за гориво, помпа, необходими инжектори
Регенеративна Спиране	Възстановява ~10–30% енергия	Без енергия възстановяване
Система за контрол	Напълно електронен (ECU + силова електроника)	Механичен + електронно управление на двигателя
Зареждане с гориво / Време за зареждане	20–40 минути (бързо зареждане), 6–12 часа (AC)	3–5 минути зареждане с гориво

Предимства на EV задвижванията

• Висока енергийна ефективност с минимални загуби

• Ниска поддръжка поради по-малкото движещи се части

• Нулеви емисии от изпускателната тръба по време на работа

• Плавно и тихо шофиране

• Незабавен въртящ момент за бързо ускорение

• Намалена зависимост от изкопаеми горива

Ограничения на EV задвижванията

• Висока цена на батерията

• Ограничен пробег при някои модели

• По-дълго време за зареждане в сравнение със зареждане с гориво

• Наличието на инфраструктура за зареждане варира

• Деградация на батерията с течение на времето

• По-тежки системи за съхранение на енергия

Приложения на EV Powertrains

1. Пътнически превозни средства - EV задвижванията се използват широко в автомобили за личен транспорт.Те осигуряват чиста и ефективна мобилност за ежедневно пътуване.Тези системи помагат за намаляване на градските емисии и шумовото замърсяване.Много възприемат EV платформи за модерни превозни средства.Това приложение играе важна роля в устойчивия транспорт.

2. Обществен транспорт - електрическите автобуси и транзитните системи използват EV задвижвания за градски транспорт.Те намаляват разхода на гориво и подобряват качеството на въздуха в градските райони.Тези превозни средства работят ефективно в условия на движение със спиране и тръгване.Това приложение поддържа широкомащабни екологични цели.

3. Търговски превозни средства – Микробусите и камионите за доставка използват EV задвижвания за логистика и транспорт на стоки.Те предлагат по-ниски оперативни разходи във времето.Тези системи са идеални за доставки на къси разстояния и градски доставки.Това приложение подобрява ефективността във веригите за доставки.

4. Индустриално оборудване - EV задвижванията се използват в мотокари и складови машини.Те осигуряват надеждна и тиха работа в закрити помещения.Тези системи намаляват емисиите в затворени пространства.Те също така подобряват оперативната безопасност и ефективност.Това приложение е важно в съвременните индустрии.

5. Двуколесни превозни средства и микромобилност – електрическите скутери и мотоциклети използват компактни EV задвижвания.Подходящи са за пътувания на къси разстояния и градско придвижване.Тези превозни средства са енергийно ефективни и лесни за поддръжка.Те поддържат транспортни решения за последната миля.Това приложение се разраства бързо в градовете.

6. Автомобили извън магистрала и специализирани превозни средства - EV задвижванията се използват в минни превозни средства, селскостопански машини и строително оборудване.Те подобряват ефективността в взискателни среди.Тези системи намаляват зависимостта от гориво и емисиите.Те също така поддържат автоматизация и усъвършенствани системи за управление.Това приложение разширява използването на EV извън стандартните пътища.

Заключение

EV задвижванията предлагат чист и ефективен начин за задвижване на превозни средства, използващи електричество вместо гориво.Те използват ключови компоненти като батерията, двигателя и системите за управление, за да осигурят гладка работа.Различните дизайни и типове позволяват гъвкавост въз основа на разходите, обхвата и нуждите от ефективност.Въпреки че има някои предизвикателства, употребата им продължава да нараства в много приложения.EV задвижванията играят важна роля в съвременния транспорт.
