Изследване на блокчева RAM в Xilinx SP3 серия: Характеристики, разлики и оптимизация

Това ръководство изследва ролята на Block RAM в серията SP3 на Xilinx, с капацитета му до 1,87 mbit и универсални приложения като кеширане на данни, FIFOS и буфериране.Той обяснява как блок RAM повишава производителността на системата чрез гъвкавост и го сравнява с разпределената RAM.Разбирайки неговите характеристики, можете да оптимизирате Block RAM за по -ефективни и мощни системни дизайни.

Каталог

Преглед

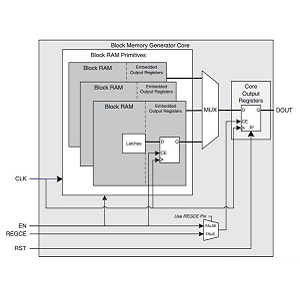

Block Ram (Bram) е важен компонент в съвременните FPGA, особено в SP3 серията на Xilinx.SP3 FPGA предоставя два вида RAM: Блок RAM и разпределена RAM, всеки проектиран за специфични задачи за обработка на данни.Той предлага до 1,87 mbit блокчева RAM, която се използва за задачи като кеширане на данни, FIFO структури и буфериране във високоефективни системи.Всяко блокче RAM единица има капацитет от 18 kbit и поддържа истинска функционалност с двойно порти.Това означава, че той включва две независими 36-битови автобуса за данни за едновременни операции за четене и запис, като увеличава ефективността.Можете да го конфигурирате като еднопортен RAM с до 72-битова честотна лента или RAM с двоен порт с 36-битова честотна лента, което позволява гъвкавост за различни нужди за достъп до данни.

Блоковите RAM единици също могат да бъдат каскадирани до 104 единици, които могат да се свържат безпроблемно, за да разширят капацитета на паметта и да поддържат по -сложни задачи за обработка.Тази функция дава възможност за изграждане на универсални системи за памет с персонализирани съотношения на аспекти и преобразувания на честотна лента на данни.На практика Block RAM подобрява производителността в приложения, изискващи бърз достъп до данни, като например цифрова обработка на сигнали (DSP).Способността му да извършва операции за бързо четене/запис подобрява пропускателната способност и намалява латентността, докато операциите за паритет гарантират надеждността на данните.Дизайнът с двойно порти и каскадиращата способност правят Block RAM мощен инструмент за създаване на ефективни архитектури на паметта.С нарастването на търсенето на високоскоростна обработка на данни, потенциалът на разбирането и използването на блока RAM е все по-важно в дизайна на системата, базиран на FPGA.

Разлика с разпределена RAM

Block RAM изисква пълно използване в рамките на един екземпляр, което означава, че ако е необходима по -малка памет, отколкото това, което предоставя блок RAM, неизползваната част става недостъпна за други цели.Това може да доведе до неефективност и пропилени ресурси, особено в системи с динамични или колебателни изисквания към паметта.За разлика от тях, разпределената RAM предлага по -голяма гъвкавост, като позволява прецизно разпределение само на необходимата памет, което я прави идеален за приложения с променящи се изисквания, като обработка на данни за времето.Тези архитектурни различия влияят на стратегиите за проектиране, като разпределената RAM често позволява по -ефективно управление на ресурсите, намаляване на консумацията на енергия и подобряване на работата на системата.Изборът между Block RAM и разпределената RAM зависи от конкретното приложение, балансирането на мащабируемостта, производителността и ефективността на разходите.
