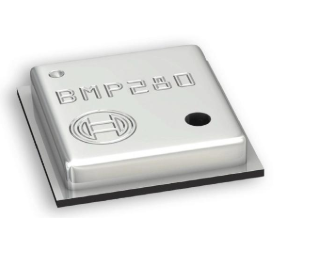

Проучване на сензора BMP280

Сензорът за цифрово налягане BMP280 е свидетелство за прецизността и иновациите, като революционизира как измерваме и анализираме атмосферното налягане и надморската височина.Известен със своята точност, енергийна ефективност и адаптивност, този сензор се прилага за различни области като мониторинг на околната среда, прогнозиране на времето и усъвършенствани навигационни системи.Способността му безпроблемно да се интегрира в съвременните технологии подчертава нейното значение за оформянето на съвременните решения както за потребителските, така и за индустриалните нужди.Тази статия изследва функциите на BMP280, техническите спецификации и приложенията, показвайки ключовата си роля за напредване на по -интелигентни, по -свързани среди.

Каталог

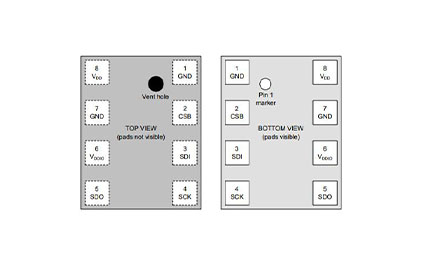

Конфигурация на ПИН

Щифт	Име	I/O Тип	Описание	Свържете се с
				(SPI 4W)	(SPI 3W)	(I²c)
1	GND	Доставка	Земята	GND
2	CSB	В	Чип SELECT	CSB	CSB	Vddio
3	SDI	Вход/вън	Вход на серийни данни	SDI	SDI/SDO	SDA
4	SCK	В	Вход за сериен часовник	SCK	SCK	SCL
5	SDO	Вход/вън	Изход на серийни данни	SDO	DNC	GND (за адрес по подразбиране)
6	Vddio	Доставка	Захранване с цифров интерфейс	Vddio
7	GND	Доставка	Земята	GND
8	Vdd	Доставка	Аналогов доставка	Vdd

CAD модел

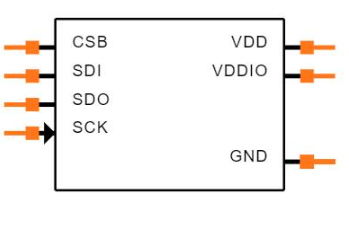

Символ

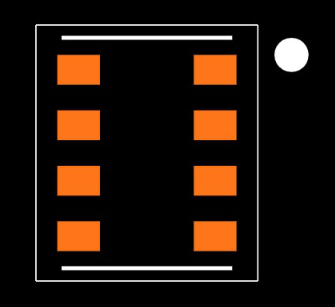

Отпечатък

Преглед на BMP280

The BMP280 е усъвършенстван сензор за абсолютно налягане, предназначен за преносими устройства, предлагащ баланс на компактност и енергийна ефективност.Неговият тънък профил го прави отличен избор за интеграция в съвременната електроника като смартфони и GPS устройства.Като предоставя прецизни данни за околната среда с висока отзивчивост, BMP280 се утвърждава като основен компонент в приложенията, изискващи точност, особено при проследяване на фитнес, навигация и мониторинг на околната среда.

Една от отличителните функции на BMP280 е неговата енергийна ефективност, сериозен фактор в преносимите устройства, при които дълголетието на батерията е доминиращ.С ниската си консумация на енергия сензорът разширява времето за използване на устройството, отговаряйки на нуждите на вас, които дават приоритет на дълготрайната производителност.В допълнение, неговият компактен дизайн опростява интеграцията в ограничената от космоса схема, като ви помага да увеличите максимално функционалността, като същевременно свеждате до минимум размера-все по-главно изискване в днешната тенденция към миниатюризация.

BMP280 също така подобрява опита ви в специализирани приложения, като измерване на височината за проследяване на фитнес и данни за кота за GPS навигация.Можете да се възползвате от точните показания на налягането на сензора, които подобряват прецизността на местоположението и обогатяването на дейности като туризъм или колоездене.Интегрирането на BMP280 в устройства обаче представя предизвикателства като гарантиране на съвместимост със съществуващите системи и поддържане на целостта на сигнала, което изисква щателен дизайн подход и дълбоко разбиране на електронната схема.

Технически спецификации

Тип	Параметър
Фабрично време за изпълнение	14 седмици
Пакет / случай	8-SMD
Повърхностно монтиране	Да
Функция за монтаж	Повърхностно монтиране
Работна температура	-40 ° C ~ 85 ° C.
Опаковане	Лента и макара (TR)
Публикувано	2014
Статус на част	Активен
Ниво на чувствителност към влага (MSL)	1 (неограничен)
Приложения	Монтаж на дъската
Допълнителна функция	Той също има 3-терен интерфейс
Напрежение - Захранване	1.71V ~ 3.6V
Изход	16b
Стил на прекратяване	Раздел SMD (SMT)
Дължина на тялото или диаметър	2.5 мм
Ширина на тялото	2 mm
Тип изход	I2C, SPI
Брой битове	20
Точност	± 0.015psi (± 0.1kpa)
Време за реакция	2000 μs
Работно налягане	4.35psi ~ 15.95psi (30kpa ~ 110kpa)
Тип налягане	Абсолютен
Пристанищен стил	Няма порт
Максимално налягане	290.08psi (2000kpa)
Тип сензори/преобразуватели	Датчик за налягане, пейзоверезивен
Обхват на налягане-макс	15.95 PSI
Характеристики	Режим на готовност
Височина на тялото	0,95 мм
ROHS статус	ROHS3 съвместим
Олово безплатно	Олово безплатно

Приложения

Сензорът BMP280 по-специално увеличава прецизността на GPS системите, което води до подобрени изчисления от времето до първото фикс.Това подобрение се оказва полезно в различни случаи на употреба, при които прецизността играе забележителна роля, включително автономно шофиране и навигация на дронове.Освен това капацитетът на сензора да идентифицира различни етажи опростява операциите на асансьора и разширява своята приложимост в навигацията на закрито, като осигурява плавни преходи за вас, преминаващи през сложни структури.Подобна точност става особено изгодна за хора, преминаващи на експанзивни места като търговски центрове, летища и болници, където ефективното затягане допринася за по -приятно изживяване.

Навигация на закрито и разпознаване на много нива

В рамките на навигацията на закрито BMP280 служи като динамичен инструмент, като използва барометрично налягане за откриване на промени в надморската височина.Тази функция е от съществено значение за изработването на подробни карти на вътрешните пространства, улеснявайки оптимизацията на пътя, която фактори във вашите вертикални движения.Например, хората от небостъргач могат да използват приложения, които използват BMP280 данни, за да намерят ефективно най -бързите маршрути към конкретни етажи или съоръжения, като в крайна сметка запазват времето и повишават производителността.Тези постижения могат да се наблюдават в множество приложения за смартфони, предназначени да се справят със сложността на навигацията на закрито.

Дейности на открито и спортно проследяване

В контекста на отдих на открито и спортно проследяване способността на BMP280 да предлага действителни оценки на вертикалната скорост на видно място.Независимо дали участвате в туризъм, колоездене или ски, можете да следите внимателно промените им в котата заедно с други показатели за изпълнение.Подобно прозрение превръща обикновените числа в ценна обратна връзка, значително оформяйки тренировъчните практики и оценките на резултатите.Често можете да разчитате на анализи, за да коригирате техните техники и стратегии въз основа на вертикални фактори на ефективност.Например, можете да определите тяхната оптимална крачка, като анализирате вертикалните промени в котата през целия път, като по този начин подобрявате тяхното управление на енергията по време на събития.

Прогнозиране на времето и мониторинг на околната среда

Универсалността на сензора BMP280 също достига до света на прогнозата за времето и наблюдението на околната среда.Чрез измерване на атмосферното налягане той играе роля за прогнозиране на метеорологичните смени, овластяване на общностите да се грижат за потенциално тежки условия.Това приложение надхвърля условните ползи;Многобройните отрасли, зависими от атмосферни влияния, включително селското стопанство, активно използват тази технология за наблюдение на метеорологичните тенденции, които диктуват решенията за засаждане и събиране на решения.Освен това, прозренията на BMP280 помагат за по-добри стратегии за вземане на решения в различни сектори, обхващащи области като управление на бедствия и туризъм.

Интеграция с интелигентни устройства

Изследването в интегрирането на BMP280 с Smart Devices представлява обещаващи възможности.С напредването на Интернет на нещата (IoT) нуждата от напреднали сензори за околната среда продължава да нараства.Способността на BMP280 да предоставя прецизни данни за надморската височина и налягането може значително да усили възможностите на интелигентните домашни технологии.Например, сензорите за качество на въздуха могат динамично да се приспособяват към атмосферните условия на открито, оптимизирайки контрола на климата на закрито за засилен комфорт и благополучие.

Устройства, съвместими с BMP280

BMP280 е проектиран за безпроблемно интегриране в различни потребителски електроника.Сред тях са смартфони, GPS модули и таблетни компютри.Компактният дизайн на този сензор и надеждната производителност се грижат за мобилни иновации, изискващи прецизни барометрични данни за налягане и температура.Неговата гъвкавост се простира до домашните метеорологични станции, летящите играчки и часовниците, подчертавайки значението на сензора в пейзажите на съвременните технологии.

Забележителен атрибут на дизайна на BMP280 е способността му да предоставя точни атмосферни данни.Това умение повишава навигацията и услугите, базирани на местоположението, подчертавайки вашия опит в мониторинга на времето и управлението на климата на закрито.На практика интегрирането на BMP280 в домашните метеорологични станции ви дава възможност за локализирани прогнози за времето, характеристика, все по-ценена в нашето климатично общество.

При летящи играчки BMP280 отключва нови технологични взаимодействия, особено привлекателни за вас.Чрез вграждането на този сензор можете да създадете отзивчиви летящи устройства, които се адаптират към промените в околната среда, насърчавайки по -задълбочено разбиране на метеорологичните концепции в игрива обстановка.Това сливане на учене и забавление отразява по -широки промени в потребителската електроника, където продуктите надхвърлят функционалността, за да култивират знания.

Оперативни техники

Режим	Описание
Режим на сън	Не се извършват измервания.Сензорът остава в a състояние с ниска мощност.
Нормален режим	Автоматично вечно колоездене между активно измерване период и неактивен период на готовност.
Принудителен режим	Извършва се едно измерване.След като измерването е завършен, сензорът се връща в режим на сън.

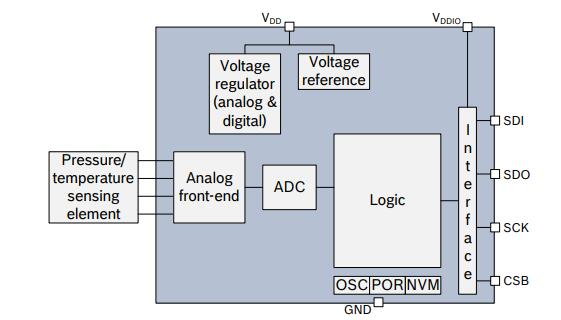

Функционална блокова диаграма

Оценка на BMP280 и BMP180

BMP280 е високоефективен наследник на популярния BMP180, предлагане на забележителни подобрения в прецизността и гъвкавостта на приложенията за измерване на налягането.С напредък като по -ниски нива на шум, поддръжка за усъвършенствани режими на филтри и добавяне на SPI интерфейс, BMP280 осигурява подобрена функционалност в компактен отпечатък, 63% по -малък от BMP180.Тези функции правят BMP280 идеални за нововъзникващи приложения в навигацията на закрито, проследяването на фитнес и GPS подобрения, където високата относителна точност и ниската обща цена на собствеността (TCO) са сериозни.

Както BMP180, така и BMP280 Excel в приложения, изискващи висока точност, като откриване на пода, благодарение на изключителната им относителна точност от ± 0,12 hPa, еквивалентна на ± 1 метър в надморска височина.Освен това, техният нисък коефициент на температура на компенсиране (TCO) от 1,5 pA/K води до минимален температурен дрейф от едва 12,6 cm/k, като гарантира надеждна работа при изменението на температурата.

Това подобрено сравнение ясно подчертава силните и напредъка на BMP280 над BMP180, като същевременно поддържа практическото значение на двата сензора за прецизно базирани приложения.

Параметър	BMP180	BMP280
Отпечатък	3.6 × 3,8 mm	2.0 × 2,5 mm
Минимум vDd	1,80 v	1.71 v
Минимум vDdio	1.62 v	1.20 v
Текуща консумация @ 3 pa rms шум	12 μA	2.7 μA
RMS шум	3 PA	1.3 PA
Разделителна способност на налягането	1 PA	0,16 PA
Разделителна способност на температурата	0,1 ° C.	0,01 ° C.
Интерфейси	I²c	I²c & spi (3 и 4 жици, режими "00" и "11")
Режими на измерване	Само P или T, принуден	P&T, принудително или периодично
Скорост на измерване	До 120 Hz	До 157 Hz
Опции за филтриране	Няма	Пет честотна лента

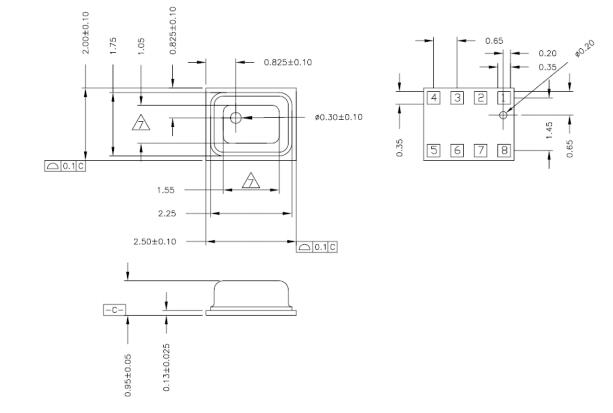

Опаковане

Производител

Bosch Sensortec GmbH, клон на Робърт Бош GmbH, води пътя в създаването на сензори на базата на MEMS.Тези устройства са основни за овластяване на мобилните технологии, за да се ангажират динамично с обкръжението си.Те обогатяват характеристиките на съвременната потребителска електроника, като смартфони и интелигентни домашни системи и поддържат различни IoT приложения с подобрена функционалност.

Еволюцията на технологията на микроелектро-механичните системи (MEMS) интензивно промени лицето на потребителската електроника.Известни със своя компактен размер, превъзходни възможности за интеграция и усъвършенствана производителност, тези сензори са перфектно приспособени към изместващите се нужди на пейзажа на IoT.Те улесняват незабавното събиране на данни и взаимодействие между околната среда, като позволяват приложения от прогнозиране на времето до интериорни системи за насочване.

По -конкретно, сензорът BMP280 превъзхожда способността си да измерва точно температурата и атмосферното налягане.Тази точност се оказва безценна в редица приложения, включително метеорологични станции, безпилотни летателни апарати и лични устройства за мониторинг на здравето.Чрез интегрирането на сензорите BMP280 можете да създадете иновативни продукти, които доставят усъвършенствани вашия опит и да предоставят дълбока представа за условията на околната среда.

DataSheet PDF

BMP280 таблици с данни:

BMP280 PKG info.pdf

BMP280 ПРОДУКТНА ФЛЕР.pdf

BMP28X HANLLING Instr.pdf

BMP180 таблици с данни:

BMP180 DataSheet.pdf
