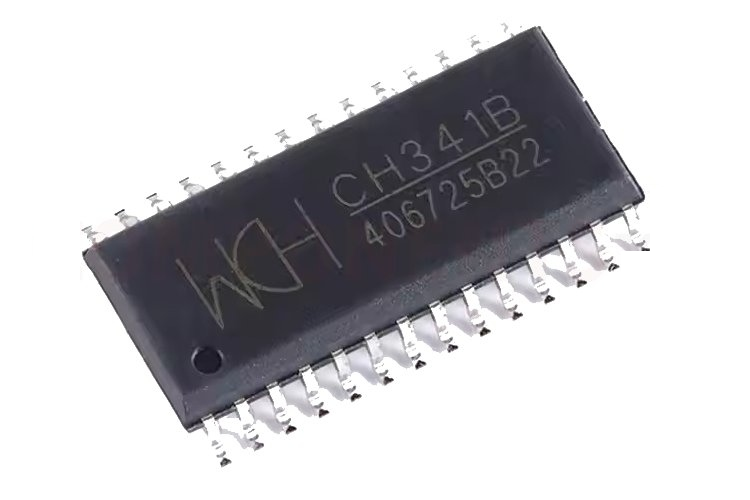

Проучване на високоскоростния USB на CH341 към сериен интерфейс

CH341 чипът е универсален и рентабилен USB-към сериен UART конвертор, проектиран от WCH, широко известен заради способността си да преодолее пропастта между вградените системи и съвременните изчислителни устройства.Със своята съвместимост между USB 1.1 и USB 2.0 стандарти и поддръжка за множество протоколи като UART, I2C, SPI и паралелни интерфейси, CH341 се превърна в необходим инструмент за вас.В тази статия се разпадаме в функциите, конфигурациите на ПИН, приложенията и съображенията за проектиране на CH341.Независимо дали изследвате комуникацията на микроконтролерите, подобряването на системите за индустриален контрол или опростяването на проекти за електроника DIY, това ръководство предоставя изчерпателни прозрения, които да ви помогнат да използвате пълния потенциал на CH341.

Каталог

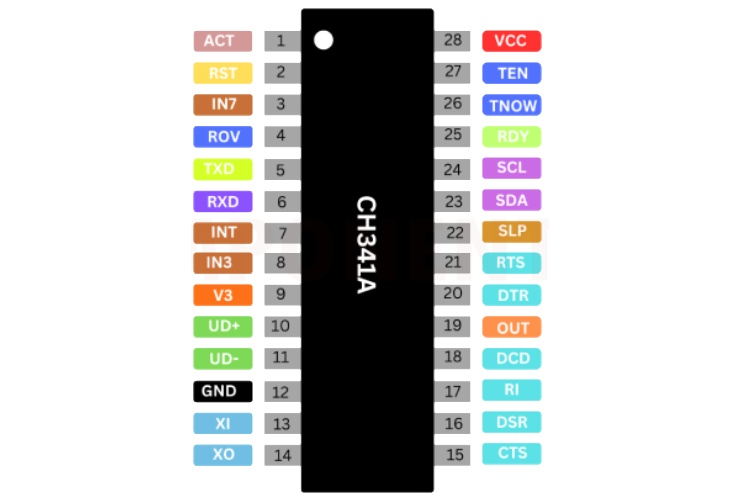

Конфигурация на Pinout

Пин № (341A)	Пин № (341T)	Пин № (341H)	Име на ПИН	Тип щифт	Описание на щифта
28	13,20	20	VCC	Мощност	Положителният вход на мощност изисква мощност от 0,1uf Разединяване на капацитет
12	11,12	7,18	GND	Мощност	Обществена земя, наземна връзка за USB автобус
9	6	4	V3	Мощност	Прикачване на VCC входна външна мощност, докато 3.3V; Свързва се от 0,01uf отделен капацитет навън, докато 5V
13	9	8	Xi	В	Вход на кристален осцилатор, закрепване на кристал и кристален осцилатор капацитет външен
14	10	9	Xo	Навън	Противоположно изход на кристален осцилатор, закрепване на Кристален и кристален осцилатор капацитет отвън
10	7	5	UD+	USB сигнал	Директно се свързва с D+ Data Wire на USB шина
11	8	6	Ud-	USB сигнал	Директно се свързва към D-Data Wire на USB шина
1	1	1	Акт#	Навън	След изходното състояние на конфигурацията на USB устройство, ниско активен
2	Не	2	Rsti	В	Входът на външно нулиране, активен с високо ниво, с резистор на падане
24	16	Не	SCL	Отворен изход от дренаж	Изходът на конфигурацията на чип функцията, с издърпване Резистор, свържете се със SCL на сериен конфигурационен чип EEPROM
23	15	Не	SDA	Отворете изтичане/в	Вход на конфигурацията на функцията на чип, с издърпване Резистор, свържете със SDA на сериен конфигурационен чип на EEPROM

Характеристики

Функция	Описание
USB интерфейс	Интерфейсът на USB устройството с пълна скорост съответства на USB Спецификация Версия 2.0, изискваща само кристални и капацитети външни.
Идентификационен номер на доставчика и идентификатор на продукта	По желание определете идентификатора на доставчика, идентификатора на продукта и номера на списъка Използване на външен сериен EEPR на нискотарифни.
Поддръжка на източника на енергия	Поддържа 5V и 3.3V източници на енергия.
Конверсия с ниски разходи	Директно преобразува серийно периферно оборудване, паралелно принтери и паралелно периферно оборудване.
Опаковка	Предлага се в пакета SOP-28 и SSOP-20, без олово и Съвместим със стандартите на ROHS.
Съвместимост на слоя на приложението	Съвместим само със слоя на приложението като интерфейси се отклоняват чрез USB.
Серийна симулация	Симулира стандартен сериен за надграждане на периферни оборудване или добавяне на допълнителни серийни портове чрез USB.
Съвместимост на Windows	Напълно съвместими със серийни приложни програми в Операционни системи на Windows.
Пълен дуплекс сериен хардуер	Предаване на чип и получаване на буфери поддържат 50bps до 2MBPS Комуникационни проценти на предаване.
Поддръжка на бит за данни	Поддържа 5, 6, 7 или 8 бита на данни и различни паритети проверки (странни, равномерни, празни, токени или никакви).
Поддръжка на сигнала	Поддържа сериен трансфер и получаване на активиране на сигнали, Модемни сигнали за връзка и сигнали за контрол на скоростта на прехвърляне.
Външен интерфейс	Осигурява RS232, RS485 и RS422 интерфейси чрез външни оборудване за превключване на ниво.
Достъп до EEPROM	Поддържа индиректен достъп до външна серийна памет на EEPROM Чрез стандартна серийна комуникация.
Съвместимост на принтера	Надгражда паралелни принтери към USB принтери, съответстващи на Спецификации на USB и съвместими с Windows OS.
Паралелна поддръжка на принтера	Съвместими с различни стандартни паралелни принтери, Поддържащи режими на печат с ниска скорост и висока скорост.
Двупосочна комуникация	Поддържа IEEE-1284 двупосочна комуникация, заедно с единични и двупосочни режими на трансфер.
Паралелни режими на интерфейс	Осигурява EPP (подобрен паралелен порт) и MEM (памет Режим) режими на интерфейс.
Сигнали за режим EPP	Доставки сигнали като#, DS#и WR#, подобно на EPP V1.7 или v1.9.
MEM режим сигнали	Доставя сигнали като A0, RD#и WR#, подобно на паметта Режим на четене/запис.
Синхронен сериен интерфейс	Използва технологията Flexwire ™, за да даде възможност за 2-тека до 5-тека Синхронна серийна комуникация чрез софтуер.
Поддръжка на хост/главна крайна точка	Поддържа 2-жилави и 4-проводници синхронни серийни интерфейси.
2-жичен интерфейс	Доставя SCL и SDA сигнални проводници и поддържа четири скорост на прехвърляне.

Производители

WCH работи като единствен производител на CH341, подчертавайки ролята на частта в различни електронни приложения.Тази изключителност създава няколко съображения за индустриите, които зависят от CH341 за техните оперативни нужди.

Уникалният производствен източник на CH341 въвежда потенциални уязвимости във веригата на доставки.Например, ако WCH се изправя пред закъсненията на производството или се сблъска с предизвикателства за контрол на качеството, пазарната наличност на CH341 може да бъде повлияно значително.Тази ситуация подчертава значението на проактивното планиране.Компаниите могат да се възползват от проучване на различни стратегии за снабдяване или инвестиране в алтернативни технологии, за да облекчат рисковете, обвързани с разчитането на един производител.

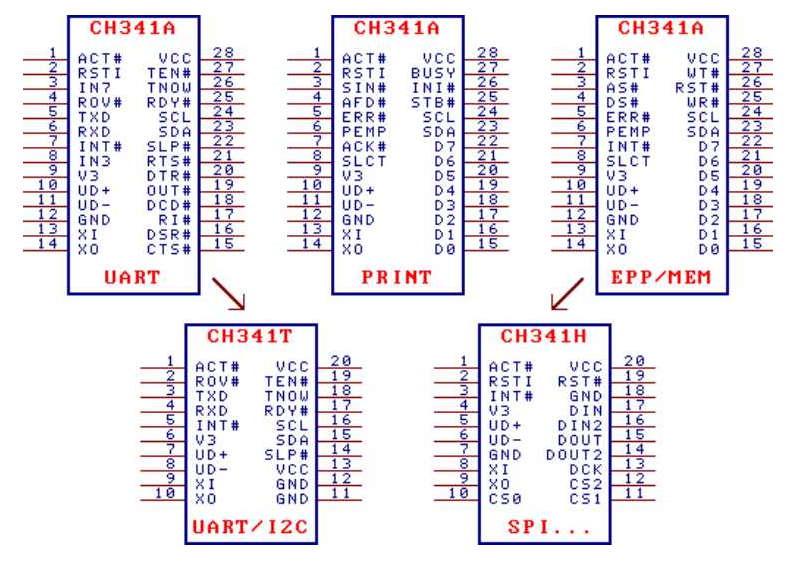

Варианти

CH9102 има три варианта, налични в два различни типа пакети: SOP-28 и SSOP-20.

Форма на пакета	Ширина на пластмасата (mm)	Ширина на пластмасата (MIL)	Стъпка на щифт (mm)	PITH PIN (MIL)	Инструкция за пакет	Номер на част
SOP-28	7.62	300	1.27	50	Малък контур пакет от 28-пин	CH341A
SSOP-20	5.3	209	0.65	25	Свиване на малки контурни пакет от 20-пин	CH341T
SSOP-20	5.3	209	0.65	25	Свиване на малки контурни пакет от 20-пин	CH341H

Алтернативи

• CH340

• FT230X

• CP2102

• PL2303HX

• CH343

• MCP2200

• CP2110

• FT232

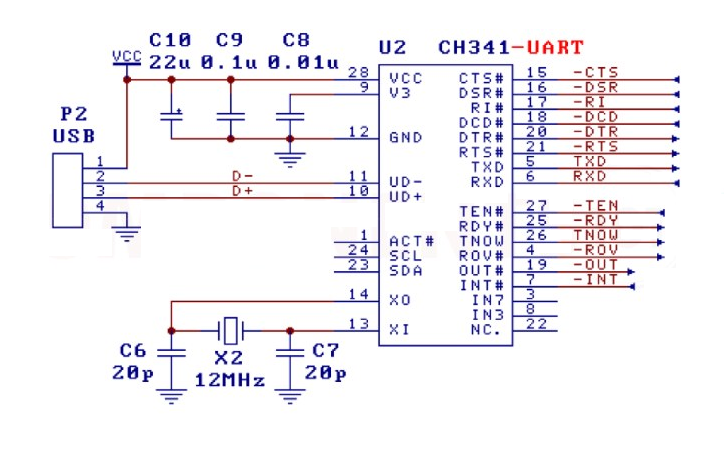

Схеми

Схематичното представяне на CH341 действа като върховен план за схващане на неговата оперативна рамка.Доминиращ за тази схема, USB линиите на данни интерфейс директно с UD+ и Ud-ins на чипа, което позволява плавна комуникация с хост устройства.Тази връзка служи като гръбнака за трансфер на данни, процес, който става все по -съществен в нашия взаимосвързан електронен пейзаж.

За да поддържат стабилността на веригата, кондензаторите са обмислено разположени през захранването и V3 щифта.Тези компоненти допринасят значително за стабилизирането на напрежението и намаляването на шума, като и двете са полезни за запазване на целостта на сигнала.В практически сценарии често можете да подчертаете ролята на тези кондензатори, като признавате тяхното влияние върху цялостната ефективност на системата.Добре структурираната верига за захранване може да предотврати неизправности и да насърчи дълголетието на устройството.TX и RX линиите на CH341 изискват прецизни връзки към микроконтролер или подобна схема.Използва се за линията на TX за свързване към RX на приемащото устройство и обратно, като същевременно осигурява споделено място.Този принцип на точното маршрутизиране на сигнала надхвърля условните понятия;Той отразява уроците, извлечени от безброй реализации.Грешните връзки могат да доведат до разбивки на комуникацията, потенциално дерайлиране на проекти и причиняване на значителна неудовлетвореност.По този начин, щателен подход към окабеляването е активен за успешна интеграция.

Освен това, 12MHz кристален осцилатор, придружен от два кондензатора от 20pF, се използва за получаване на необходимия часовник сигнал за CH341.Този часовник е основен за синхронизиране на предаването на данни и неговата стабилност пряко влияе върху производителността на чипа.В различни приложения е показано надежден източник на часовник, който подобрява общата ефективност на задачите за обработка на данни.Често можете да изследвате алтернативни конфигурации на часовника и техните ефекти върху производителността, илюстрирайки задълбоченото внимание, необходимо при проектирането на веригата.

Отстраняване на неизправности CH341

Когато срещате затруднения с комуникацията с вашия USB-сериен конвертор, който използва CH341, добре структурираният процес на отстраняване на проблеми може значително да подобри шансовете ви за разрешаване на проблема.

• Започнете с внимателно проверка на всички връзки между CH341 и свързаните компоненти.Обърнете особено внимание на подравняването на линиите Tx (Transmit) и Rx (получаване);Дори леко несъответствие може да наруши комуникацията.Освен това, проверете дали нивата на напрежение на сигналите съответстват на тези на устройствата, които свързвате, тъй като всякакви несъответствия могат да доведат до непредсказуемо поведение или пълна комуникационна повреда.

• Чест надзор по време на отстраняване на неизправности е самият USB кабел.Ако проблемите продължат, може да си струва да замените съществуващия кабел с друг, тъй като дефектният или подпарен кабел може да създаде забележителни усложнения.Адаптивността на CH341 се простира и до програмиране I2C и SPI EEPROMS;Готови програмисти като CH341A или CH341 BIOS програмист могат да оптимизират тази задача.Запознаването с тези инструменти може да спести време и да облекчи безсилието.

• Тествайте старателно CH341 и се уверете, че серийните настройки на вашия компютър, особено скоростта на предаване, са в съответствие с тези на устройството, с което се стремите да комуникирате.Несъответствие в тези настройки може да доведе до корупция на данните или невъзможност за установяване на връзка.Провеждането на тест за връщане също е практическа стратегия за проверка на функционалността на CH341;Това включва свързване на TX и RX пинове и проверка дали предаваните данни съвпадат с получените данни.

• В ситуации, при които вашият компютър не разпознава интегралната схема (IC), е необходимо да се извърши цялостен преглед на инсталираните драйвери.Потвърдете, че имате съответните драйвери за CH341, тъй като остарелите или неправилни драйвери могат да доведат до проблеми с разпознаването.Освен това, проверката на мениджъра на устройството за всякакви съобщения за грешки може да предложи ценни улики относно основните проблеми.

Пътуването за отстраняване на неизправности често е процес на усъвършенстване, което изисква както търпение, така и внимателно внимание към детайлите.При възприемане на систематичен подход и извличане на практически опит от предишни предизвикателства, можете да се ориентирате по -ефективно в тези препятствия.В крайна сметка успешното отстраняване на неизправности зависи от дълбокото разбиране както на наличните инструменти, така и на сложността на комуникационните протоколи при игра.

Съображения за дизайн на PCB

Когато се впуска в пътуването на проектирането на печатна платка, която включва CH341, трябва да се обърне внимателно внимание на стратегическото поставяне на кондензатори за отделяне в непосредствена близост до щифтовете на чипа.Това обмислено подреждане не само укрепва захранването, но и облекчава колебанията на напрежението, които потенциално биха могли да нарушат производителността на чипа.

• Гарантирайки, че D+ и D-линиите се насочват паралелно и екранирани от земята или медта Излива, играе забележителна роля за намаляване на риска от външна намеса на сигнала.Тази стратегия за оформление е подкрепена от богатство от успешни дизайни, всяка от които разкрива ползите от подобрената цялост и надеждност на данните.

• Друг критичен аспект включва поддържане на къси сигнали между XI и XO пинове.Тази практика помага да се сведат до минимум високочестотните смущения, които биха могли да рискуват комуникация.Често можете да откриете, че прилагането на заземяване или покритие на мед за свързани компоненти може значително да подобри общата електромагнитна съвместимост (EMC) на PCB.Този метод не само помага за намаляване на шума, но и насърчава по -стабилна работна среда.

• Позиционирането на USB порта също така е внимателно да се разглежда;Поставянето му близо до CH341 позволява директно маршрутизиране на линии за данни, което е необходимо за запазване на целостта на сигнала.Разумно е да се ограничи броят на VIA в линиите за данни, тъй като всеки чрез въвеждане на допълнителен капацитет и индуктивност, които могат да компрометират качеството на сигнала.Често можете да разсъждавате върху минали преживявания, при които минимизирането на VIA доведе до забележими подобрения на производителността, най-вече в високоскоростни приложения.

Използване на CH341

Чипът CH341 се откроява като силно адаптивен елемент в сектора на електрониката, като се гордее с масив от приложения, които достигат далеч отвъд основната функционалност.Включването му в различни системи подчертава нейната релевантност в съвременните технологии, особено в области като програмиране, грешки и тестване на микроконтролер.Способността на чипа да взаимодейства с множество протоколи го прави необходима в системите за индустриален контрол, където точността и надеждността са задължителни.

Програмиране и отстраняване на грешки

В рамките на домейна на програмирането на микроконтролери CH341 действа като динамична връзка между програмиста и микроконтролера.Тази връзка не само улеснява качването на код, но също така поддържа отстраняването на грешки.Процесът на отстраняване на грешки често изисква поредица от итеративни корекции въз основа на обратната връзка на системата, които могат да бъдат както предизвикателни, така и възнаграждаващи.Можете да посочите, че цялостно разбиране на характеристиките на CH341 може значително да подобри ефективността на този итеративен процес, насърчавайки чувството за постижение и овладяване.

Системи за индустриален контрол

Въздействието на CH341 върху системите за индустриален контрол е забележимо.Способността му да комуникира с различни устройства осигурява безпроблемна интеграция в съществуващите настройки.Тази гъвкавост се използва, най -вече в среда, в която по -старите системи съществуват съвременни със съвременни технологии.Можете да използвате често CH341, за да наблюдавате засилена надеждност на системата и намален престой, тъй като той оптимизира комуникацията между различни компоненти, което в крайна сметка води до чувство на удовлетворение в тяхната работа.

DIY Electronics проекти

CH341 отключва съкровищница от възможности в проекти за електроника DIY.Неговата рентабилност и достъпният дизайн го правят привлекателен избор за вас.Можете да споделите, че вашите експерименти с CH341 са задълбочили разбирането ви за серийна комуникация и взаимодействие с устройства.Тази практическа ангажираност не само култивира умения, но и предизвиква креативност и иновации, внуждавайки чувството на радост в процеса на обучение.

Поддръжка на наследени устройства

Трайното присъствие на наследени устройства в различни индустрии представлява ясно предизвикателство.CH341 осигурява ценно решение, като позволява на съвременните системи да взаимодействат с по -старите технологии.Тази функционалност е особено изгодна в секторите, където оборудването за надграждане е непрактично поради финансови ограничения или проблеми със съвместимостта.Можете да разкриете, че използването на CH341 може да удължи оперативния живот на наследените системи, което позволява постепенно развитие към съвременните технологии, които могат да донесат спокойствие на организациите, които обикалят този преход.

Автоматизация и роботика

В областта на автоматизацията и роботиката CH341 изпълнява основна роля за улесняване на комуникацията между микроконтролерите и други компоненти.Неговата гъвкавост позволява интегрирането на различни сензори и задвижващи механизми, като по този начин подобрява възможностите на роботизираните системи.Действителните приложения показаха, че екипите ефективно използват CH341, често постигат повишени нива на автоматизация, в крайна сметка водят до повишена производителност и усещане за изпълнение в техните проекти.

USB към серийни преобразувания

CH341 е най -вече признат заради умението си при преобразуване на USB в RS485, RS232 и TTL серийни портове.Тази функционалност е жизнена за приложения, изискващи USB свързаност за устройства, които обикновено зависят от серийната комуникация.Можете да отбележите, че CH341 опростява процеса на свързване между съвременните компютри и по -стари устройства, насърчавайки по -ефективен работен процес в среди, където и двете технологии се играят.Тази безпроблемна интеграция насърчава усещането за лекота и производителност.

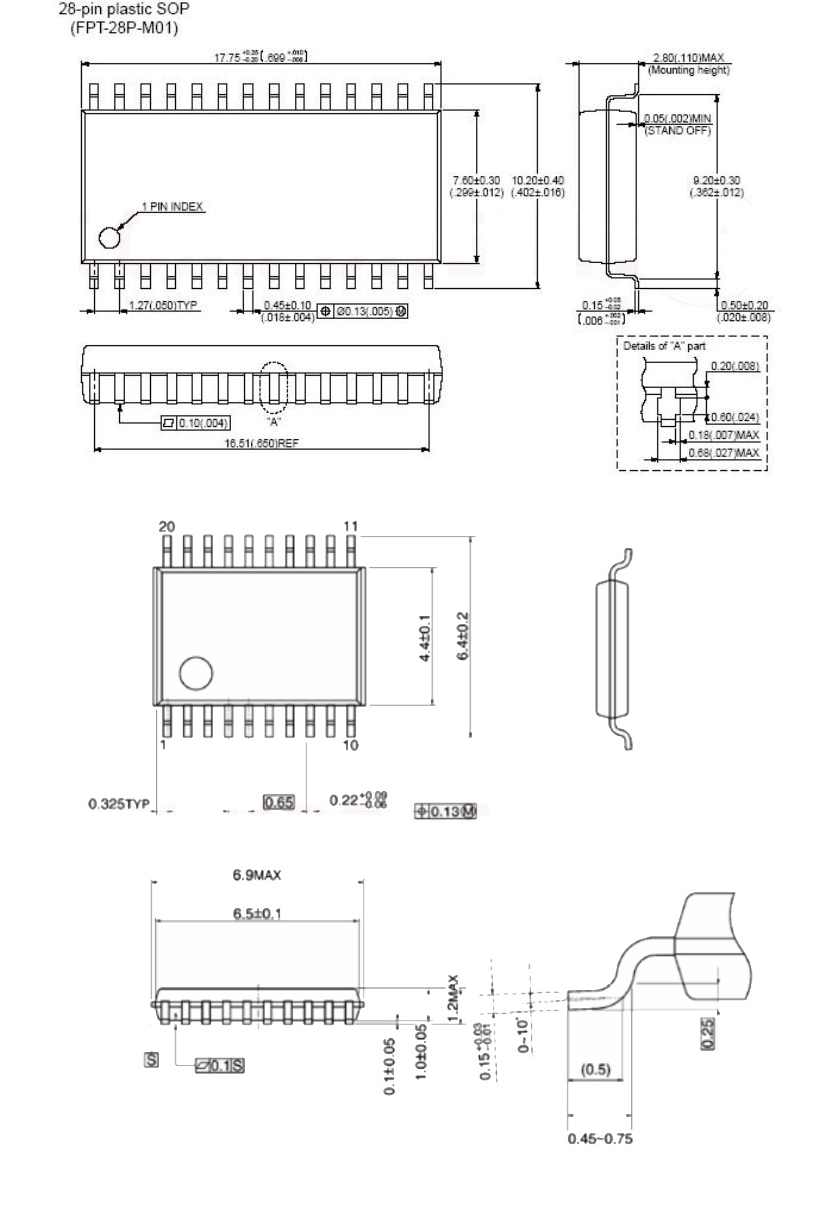

Отпечатък и измерение

Можете да намерите механичните чертежи и размери на чипа CH341 тук.Тези размери са идеални за създаване на персонализирани отпечатъци за дизайн на PCB или CAD моделиране.
