Изследване на SN74LS32N Положителна или порта: Функции, приложения и информация за листа с данни

Texas Instruments SN74LS32N е мощен и универсален четворен 2-вход или порта, предназначен за широк спектър от цифрови логически приложения.С участието на TTL-съвместими входове, този компонент е основен за създаването на ефективни и надеждни електронни системи.Способността му да изпълнява функциите на четири индивидуални или порти в рамките на една интегрална схема (IC) го прави високоефективен, спестявайки ценно пространство на дъската и опростяващ дизайн на веригата.В тази статия ще проучим ключовите характеристики на SN74LS32N, практическите приложения и нейната роля в съвременната цифрова електроника.

Каталог

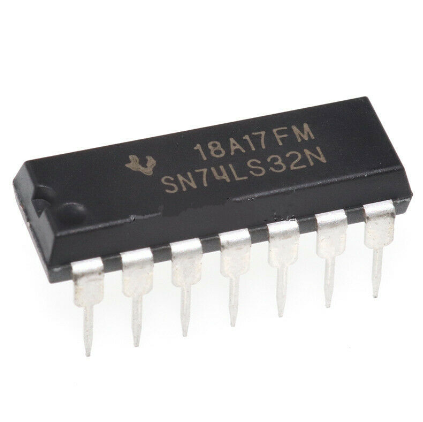

Преглед на SN74LS32N

Тексаските инструменти SN74LS32N се отличава за интегриране на четири независими или порти в компактен 14-пинов двоен пакет (PDIP).Тази интегрирана верига функционира безпроблемно с 5V захранване, способни да извършват булеви операции като y = a + b или y = (a \ b) + (b \ a).Тези характеристики го правят адаптивно към множество логически приложения.По-специално, той може да се достави до 16 mA ток, което го прави най-вече ефективен за високоскоростни логически задачи, които включват аритметични операции, избор на данни и генериране на паритет.

SN74LS32N надхвърля прости логически операции, играейки ключова роля в проектирането и внедряването на сложни цифрови схеми.Често можете да бъдете наети чрез разработване на сложни системи за управление и изчислителни рамки.Четирите или портите дават възможност за паралелна обработка на логически операции, което значително повишава изчислителната ефективност.

Двойният вграден пакет (PDIP) на SN74LS32N е планиран за директна интеграция в различни хардуерни настройки.Неговата конфигурация с 14 пина осигурява съвместимост с многобройни платки, установявайки я като краен компонент в електронния дизайн.Когато конструирате здрави цифрови схеми, способността на IC да задвижва 16 mA ток е особено полезна.Това оказва влияние за сценарии, които изискват бърза обработка и предаване на данни, като се гарантира надеждна ефективност при високоскоростни условия.

Характеристики на SN74LS32N

Функция	Описание
Време за забавяне на разпространението	9 ns типични, максимум 15 ns
Разсейване на мощността	22 MW Типичен, 88 MW максимум
Вентилатор	10 LS-TTL товари
Работен температурен диапазон	-40 ° C до 85 ° C.
Имунитет на шума	0,4 V Типично, 0,8 V минимум
Съвместимост	Съвместим с повечето TTL семейства

Приложения за SN74LS32N

Логика и аритметични операции

SN74LS32N IC се използва на видно място при високоскоростни логически и аритметични операции.В рамките на аритметичните единици тя се съчетава умело с и и XOR порти, за да конструира полуремиещи, пълноценни и добавки на пулсации.Създаването на половин дърво включва използване на XOR порта за изхода на сумата и или порта за извличане на изхода на носене от два входни бита.Гмуркането по-дълбоко, пълните адвокати се разширяват при полуремиещи, като изчисляват сумата и носят три входни бита.Това обикновено интегрира както порти, така и XOR.Тези компоненти заедно опростяват сложността на дизайна на цифровите системи, създавайки по -рационализирани и ефективни изчислителни процеси.Практическите реализации на пълни адвокати и добавки на пулсации са особено очевидни в микропроцесорните дизайни, където всеки наносекунда може да оформи разликата между изключителната производителност и посредствеността.

Избор на данни и мултиплексиране

При избора на данни комбинирането на SN74LS32N с Not и и Gates позволява конфигурацията на мултиплексорите, демултиплексерите и декодерите.Например, в мултиплексор от 2 към 1, или порта може да контролира избора на вход на данни.Подобни конфигурации са крайни, когато се търси безпроблемно маршрутизиране на данни, подобрявайки както гъвкавостта, така и мащабируемостта в дизайна на веригата.Мултиплексорите и Demultiplexers извличат забележителни ползи от интегрирането на SN74LS32N.Тези договорености насърчават ефективно канализиране на данни и по -малко сложно окабеляване.Различни индустрии са приложили тези конфигурации в комуникационните системи, като гарантират надеждно предаване на данни и стабилни функции на мрежата.

Генериране на паритет и откриване на грешки

При генерирането на паритет SN74LS32N помага да се формират равномерни и нечетни битове за паритет, като стратегически използва XOR и или порти.Тази функция е необходима за системи, които търсеха механизми за откриване на грешки, запазвайки целостта на данните по време на предаването.Системите, използващи SN74LS32N за генериране на паритет, показват забележителни подобрения в откриването на грешки и корекционните процедури.Включването на този IC в схема за проверка на паритет осигурява опростен метод за определяне и разрешаване на грешки в предаването.Това се използва особено в приложения за висока надеждност като финансови транзакции и телекомуникационни мрежи, където цената на грешките може да бъде значителна.

Технически спецификации

Тип	Параметър
Състояние на жизнения цикъл	Активен (последно актуализирано: преди 6 дни)
Фабрично време за изпълнение	6 седмици
Контакт за покритие	Злато
Монтиране	През дупка
Тип монтаж	През дупка
Пакет / случай	14-DIP (0,300, 7,62 мм)
Брой щифтове	14
Тегло	927.99329mg
Logic Level-високо	2V
Логика ниско ниско	0.8V
Работна температура	0 ° C ~ 70 ° C.
Опаковане	Тръба
Серия	74ls
JESD-609 код	E4
Статус на част	Активен
Ниво на чувствителност към влага	1 (неограничен)
Брой терминации	14
Прекратяване	През дупка
ECCN код	EAR99
Напрежение - Захранване	4.75V ~ 5.25V
Позиция на терминала	Двойно
Брой функции	4
Захранващо напрежение	5V
Номер на базовата част	74LS32
Брой на щифтовете	14
Брой резултати	1
Тип изход	Ttl
Работно захранващо напрежение	5V
Захранвания	5V
Брой канали	4
Оперативен ток на захранване	100μa
Номинален ток на захранване	100μa
Изходен ток	8ma
Забавяне на разпространението	22 ns
Quiescent ток	0а
Включете времето за забавяне	22 ns
Семейство	Ls
Логическа функция	Или
Брой входове	2
Тип логика	Или порта
Макс I (OL)	0,0008 a
MAX DELALE SLASE @ V, Max Cl	22ns @ 5v, 15pf
Вход на Schmitt Trigger	Не
Височина	5.08 мм
Дължина	19.3 мм
Ширина	6.35 мм
Дебелина	3.9 мм
Достигнете до SVHC	Без SVHC
ROHS статус	ROHS3 съвместим
Олово безплатно	Олово безплатно

3D модел на SN74LS32N

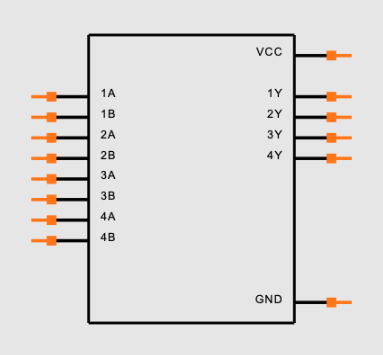

Символ

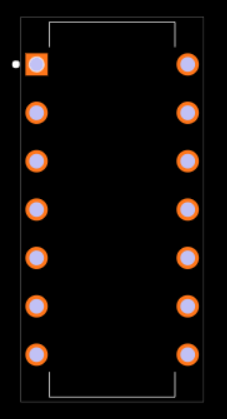

Отпечатък

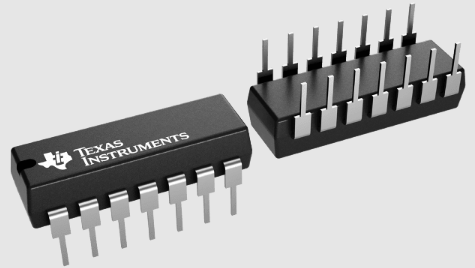

CAD модел

Алтернативи на SN74LS32N

Номер на част	Описание	Производител
DM74LS32N	LS серия, Quad 2-вход или порта, PDIP14, DIP-14	Тексас инструменти
SN74LS32N	LS серия, Quad 2-вход или порта, PDIP14, пластмаса, DIP-14	onsemi
N74LS32A	Серия IC LS, Quad 2-вход или порта, PDIP14, порта	NXP полупроводници
SN74LS32N	Или Gate, LS Series, 4-Func, 2-вход, TTL, PDIP14, ROHS Съвместим, пластмаса, DIP-14	Rochester Electronics LLC
SN74LS32NE4	4-CH, 2-вход, 4.75-V до 5.25-V, 16-MA сила на задвижването Биполярни или порта с TTL-съвместими входове 14-PDIP 0 до 70	Тексас инструменти
N74LS32N	Или Gate, LS Series, 4-Func, 2-вход, TTL, PDIP14	Сигнатика
N74LS32N	IC или GATE, PDIP14, GATE	NXP полупроводници
T74LS32B1	LS серия, Quad 2-вход или порта, PDIP14, пластмаса, DIP-14	Stmicroelectronics

Подробности за производителя

Texas Instruments (TI), основан през 1930 г., е извадил значително място в полупроводниковата индустрия.Компанията, със седалище в Далас, Тексас, се гордее с разнообразно портфолио от над 80 000 продукта, като се грижи за повече от 100 000 клиенти по целия свят.Обширният обхват на TI обхваща различни сектори, от автомобилна до индустриална и лична електроника, влияещо върху множество аспекти на съвременния живот.

TI работи около 33 000 индивида в световен мащаб, като подчертава силното си присъствие на полупроводниковия пазар.Множествените производствени сайтове на компанията поддържат огромните му производствени способности, като гарантират постоянно предлагане на продукти, за да се отговори на динамичните нужди на пазара.TI се фокусира върху разработването и производството на аналогови и вградени компоненти за обработка.Тези компоненти са основни за различни електронни системи, улесняващи функционалностите от управлението на мощността в автомобилните приложения до подобряване на производителността в потребителската електроника.Широката продуктова линия на TI отговаря на различни нужди от индустрията, движещ технологичен напредък и надеждност.

Подобни части

Номер на част	Производител	Пакет / случай	Брой входове	Брой щифтове	Логическа функция	Забавяне на разпространението	Захранващо напрежение	Quiescent ток	Подкатегория	Преглед Сравнете
SN74LS32N	Тексас инструменти	14-DIP (0,300, 7,62 мм)	2	14	Или	22 ns	5 v	12:00 ч	Порти	SN74LS32N срещу SN74ALS86N
SN74ALS86N	Тексас инструменти	14-DIP (0,300, 7,62 мм)	2	14	Или, xor	17 ns	5 v	3.9 Ma	Порти	SN74ALS86N срещу SN74HCT32N
SN74HCT32N	Тексас инструменти	14-DIP (0,300, 7,62 мм)	2	14	Или	22 ns	5 v	2 μA	Порти	SN74HCT32N срещу SN74LS32N

DataSheet PDF

SN74ALS86N таблици с данни:

Цилиндрични държачи на батерията.pdf

SN54ALS86, SN54AS86A, SN74ALS86, SN74AS86A.PDF

SN74HCT32N таблици с данни:

SN54HCT32, SN74HCT32.pdf

Често задавани въпроси [FAQ]

1. Каква функция служи SN74LS32N?

SN74LS32N е четворна 2-входна положителна или порта с TTL-съвместими входове.Това полупроводниково устройство изпълнява булеви операции, при които изходът, обозначен с y, прилепва към логиката y = a + b или y = (a \ b + b \ a).Или портите играят ключова роля в цифровите схеми за изработване на сложни логически функции.В практически приложения тези порти са в основата на ключовите функционалности в изчислителните и контролните системи, превръщайки се в основен компонент, когато се изисква сложно вземане на решения.

2. Как да закупя SN74LS32N?

Когато купувате електронни компоненти, изберете упълномощени дистрибутори, за да осигурят автентичност и да предлагат надеждно обслужване на клиентите.Сравняването на цените може да разкрие икономически опции, най-вече когато са налични отстъпки за групово купуване.Можете да се облегнете на подробни спецификации и задълбочени прегледи, като синтезирате тази информация, за да вземате образовани решения, като гарантирате, че компонентът отговаря на техните нужди от проекта.

3. Къде мога да намеря подробна информация за SN74LS32N?

Подробности за SN74LS32N можете да намерите в неговия лист с данни.

Листът с данни служи като безценен ресурс, обхващащ електрически характеристики, конфигурации на щифтове и примерни приложения.Можете рутинно да преглеждате таблиците с данни, преди да включите компоненти в дизайни.Тази старателна практика придава основни параметри и указания, насочени към оптимизиране на функционалността и надеждността на веригата, отразявайки внимателното разглеждане на всеки точен детайл в процеса на проектиране.
