FPGA срещу микроконтролер: Ключови разлики, които трябва да знаете

Когато работите с проектиране на печатни платки, често ще избирате между FPGA и микроконтролер въз основа на нуждите на вашата система.Тази статия обяснява какво представлява всеки от тях, как работят и ключовите компоненти в тях.Ще видите също как техните системни структури и програмни подходи се различават.Като разберете тези основи, можете да решите кой е по-подходящ за вашия проект.

Каталог

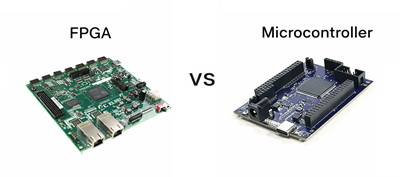

Фигура 1. Преглед на FPGA срещу микроконтролер

Какво е FPGA и микроконтролер?

Ан FPGA (Field-Programmable Gate Array) е вид интегрална схема, която ви позволява да конфигурирате цифрова логика след производството.Той се използва широко при проектирането на печатни платки, когато е необходимо персонализирано поведение на хардуера, като например създаване на паралелни пътища за обработка на сигнала или специализирана контролна логика.Вместо да изпълнява софтуерни инструкции, FPGA изгражда хардуерни схеми въз основа на вашия дизайн.Това го прави подходящ за задачи, които изискват точно време и гъвкавост на хардуерно ниво.В PCB система той действа като програмируемо логическо ядро, което се свързва с памет, сензори и комуникационни интерфейси.Използвайте FPGA устройства за директно внедряване на потребителски цифрови системи на платката.

А микроконтролер е компактна интегрална схема, предназначена да изпълнява програмирани инструкции за управление на електронни системи.Обикновено включва процесор, памет и входно/изходни интерфейси в един чип, което го прави идеален за приложения с вградени печатни платки.Микроконтролерите обикновено се използват за четене на входове, обработка на данни и управление на изходи като светодиоди, двигатели или сензори.Те работят последователно, следвайки набор от инструкции, написани в софтуера.При проектирането на печатни платки те служат като основен контролен блок за много устройства, от прости джаджи до сложни системи.Тяхната простота и интеграция ги правят популярен избор за задачи, ориентирани към контрола.

Компоненти на FPGA и микроконтролер

FPGA компоненти

• Логически блокове (конфигурируеми логически блокове - CLB)

Това са основните строителни единици на FPGA, които извършват цифрови операции.Всеки логически блок съдържа справочни таблици (LUT), тригери и мултиплексори.LUT се използват за прилагане на комбинационни логически функции чрез съхраняване на таблици на истината.Джапанките осигуряват съхранение за последователна логика и контрол на времето.Заедно тези елементи позволяват на FPGA да формира персонализирани цифрови схеми.

• Програмируеми връзки

Взаимните връзки са пътища за маршрутизиране, които свързват различни логически блокове в рамките на FPGA.Те позволяват на сигналите да пътуват между логическите елементи въз основа на конфигурирания дизайн.Тези връзки са гъвкави и могат да бъдат препрограмирани, за да съответстват на различни схеми на верига.Маршрутизиращата мрежа гарантира, че сигналите достигат до правилните дестинации ефективно.Тази структура позволява създаване на сложна верига без фиксирано окабеляване.

• Входно/изходни (I/O) блокове

I/O блоковете свързват FPGA с външни компоненти на печатната платка.Те управляват комуникацията с устройства като сензори, памет и процесори.Тези блокове поддържат различни нива на напрежение и стандарти за сигнализиране.Те могат да бъдат конфигурирани като входни, изходни или двупосочни портове.Тази гъвкавост позволява безпроблемна интеграция с различни външни системи.

• Блокове за управление на часовника

Блоковете за управление на часовника контролират времето и синхронизацията вътре в FPGA.Те генерират и разпространяват тактови сигнали към различни части на чипа.Тези единици могат да включват фазово заключени контури (PLL) или блокирани със закъснение контури (DLL).Те помагат за поддържане на стабилно време за надеждна работа.Правилното управление на часовника гарантира точна обработка на данни в целия дизайн.

• Вградени блокове памет (BRAM)

Това са вградени памети, използвани за временно съхранение на данни.Те позволяват бърз достъп до често използвани данни в рамките на FPGA.Блок RAM може да бъде конфигуриран в различни размери и режими.Той поддържа задачи за буфериране, кеширане и обработка на данни.Това намалява нуждата от външна памет в някои дизайни.

Компоненти на микроконтролера

• Централен процесор (CPU)

Централният процесор е основният процесор, който изпълнява инструкции.Той изпълнява аритметични, логически и контролни операции.Централният процесор чете инструкции от паметта и ги обработва стъпка по стъпка.Той управлява потока от данни в системата.Това го прави основния контролер на микроконтролера.

• Памет (Flash, RAM, EEPROM)

Микроконтролерите включват различни видове памет за съхраняване на код и данни.Флаш паметта съхранява програмата постоянно.RAM се използва за временни данни по време на изпълнение.EEPROM се използва за съхраняване на малки количества енергонезависими данни.Всеки тип играе специфична роля в работата на системата.Заедно те поддържат надеждна обработка на данни.

• Таймери и броячи

Таймерите и броячите се използват за базирани на време операции.Те помагат за генериране на забавяния, измерване на времеви интервали и контрол на периодични задачи.Тези компоненти са важни за функции като генериране на PWM сигнал.Те също така поддържат отчитане и планиране на събития.Това ги прави полезни в системите за управление и автоматизация.

• Входно/изходни портове (GPIO)

GPIO щифтовете позволяват на микроконтролера да взаимодейства с външни устройства.Те могат да бъдат конфигурирани като вход или изход в зависимост от приложението.Тези портове четат сигнали от сензори или изпращат сигнали към изпълнителни механизми.Те поддържат цифрова комуникация с други компоненти.GPIO са добри за системна свързаност.

• Комуникационни интерфейси

Микроконтролерите включват вградени комуникационни модули като UART, SPI и I2C.Тези интерфейси позволяват обмен на данни с други устройства.Те поддържат серийни комуникационни протоколи, често използвани във вградените системи.Това позволява свързване към сензори, дисплеи и други контролери.Тези интерфейси опростяват системната интеграция.

Блокови схеми на FPGA и микроконтролерни системи

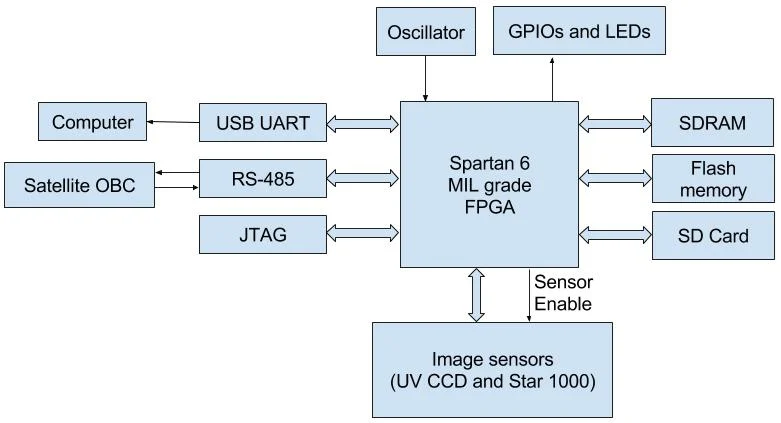

Фигура 2. Блокова диаграма на FPGA

Блоковата диаграма на FPGA показва централно програмируемо устройство, свързано към множество външни компоненти чрез гъвкави интерфейси.Обикновено се свързва с модули памет като SDRAM и флаш памет за обработка на данни.Комуникационни интерфейси като UART, RS-485 и JTAG позволяват взаимодействие с външни системи и инструменти за отстраняване на грешки.Диаграмата също така включва входно/изходни връзки за сензори и управляващи сигнали.Източник на часовник осигурява синхронизиращи сигнали, за да осигури синхронизирана работа.Структурата подчертава как FPGA действа като централен логически център в системата.Той управлява потока от данни между периферни устройства без фиксирана вътрешна архитектура.

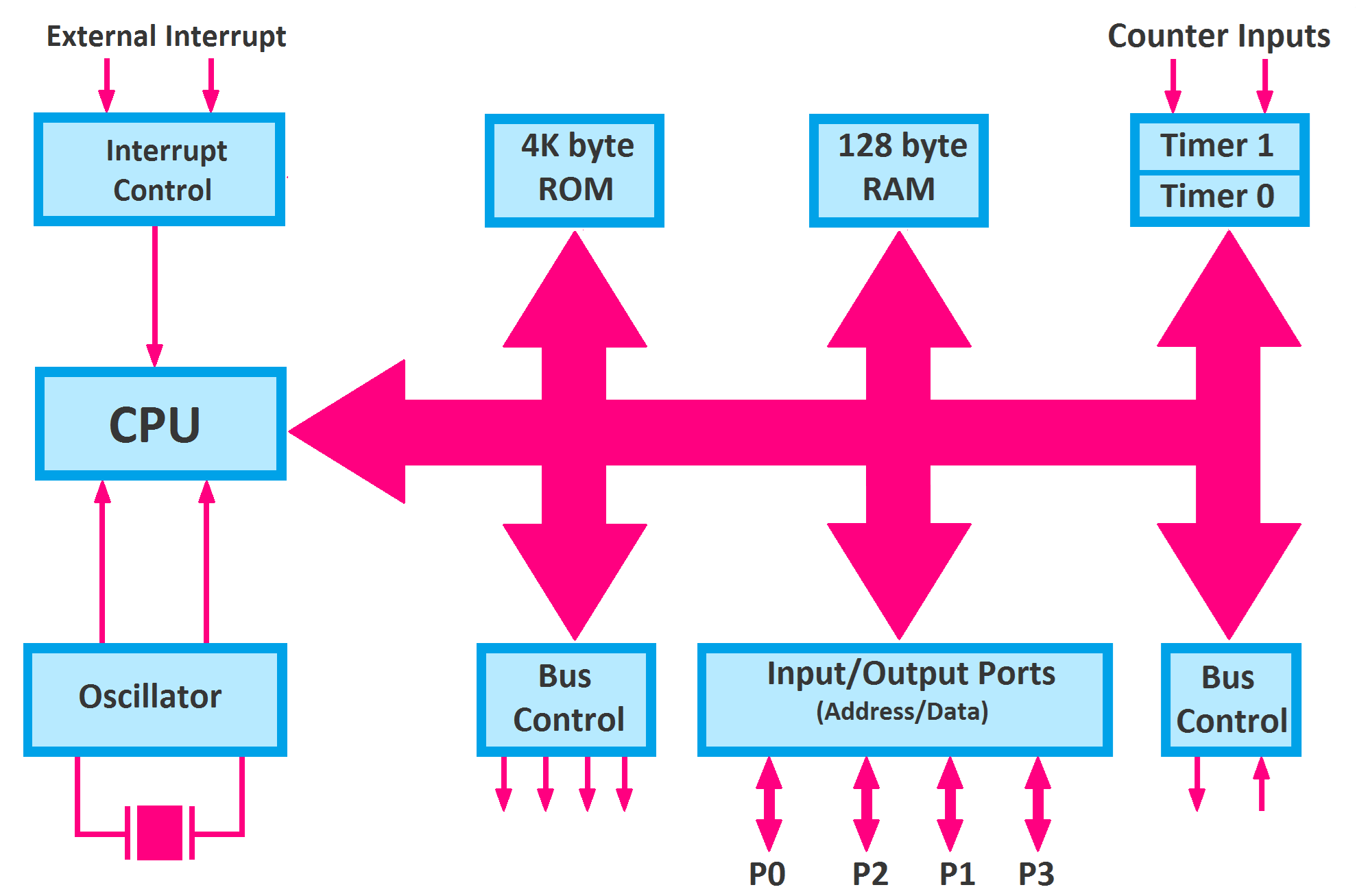

Фигура 3. Блокова схема на микроконтролера

Блоковата диаграма на микроконтролера показва централизиран процесор, свързан към вътрешна памет и периферни устройства чрез шинна система.Централният процесор комуникира с ROM и RAM, за да изпълнява и съхранява инструкции.Входно/изходните портове позволяват взаимодействие с външни устройства като сензори и дисплеи.Таймерите и броячите обработват свързаните с времето операции в системата.Осцилатор осигурява тактовия сигнал, който управлява цялата операция.Контролът на прекъсванията управлява обработката на външни и вътрешни събития.Тази структура показва компактна и интегрирана система, предназначена за контролни задачи.

Предимства и недостатъци на FPGA

Предимства	Недостатъци
Силно гъвкав хардуерната конфигурация позволява персонализиран дизайн на цифрови схеми.	Сложен дизайн процес, изискващ езици за описание на хардуера.
Поддържа true паралелна обработка за високоскоростни операции.	По-висока цена в сравнение с по-простите вградени решения.
Препрограмируема няколко пъти за различни приложения.	По-дълго време за разработка поради проектиране и тестване.
Може да се справи сложни задачи за обработка на сигнали и данни.	Изисква специализирани инструменти и опит.
Мащабируем архитектура, подходяща за напреднали системи.	По-висока мощност консумация в някои дизайни.

Предимства и недостатъци на микроконтролерите

Предимства	Недостатъци
Ниска цена и широко достъпни за много приложения.	Ограничен процесорна мощност за сложни задачи.
Лесен за програмиране използване на общи езици като C/C++.	Последователен изпълнението ограничава паралелната обработка.
Интегриран компонентите намаляват нуждите от външен хардуер.	Ограничена памет в сравнение с по-големите системи.
Ниска мощност консумация, подходяща за преносими устройства.	По-малко гъвкав хардуерна конфигурация.
Бързо развитие цикъл за вградени системи.	Изпълнение зависи от фиксираната архитектура.

Сравнение на кодове: FPGA срещу програмиране на микроконтролери

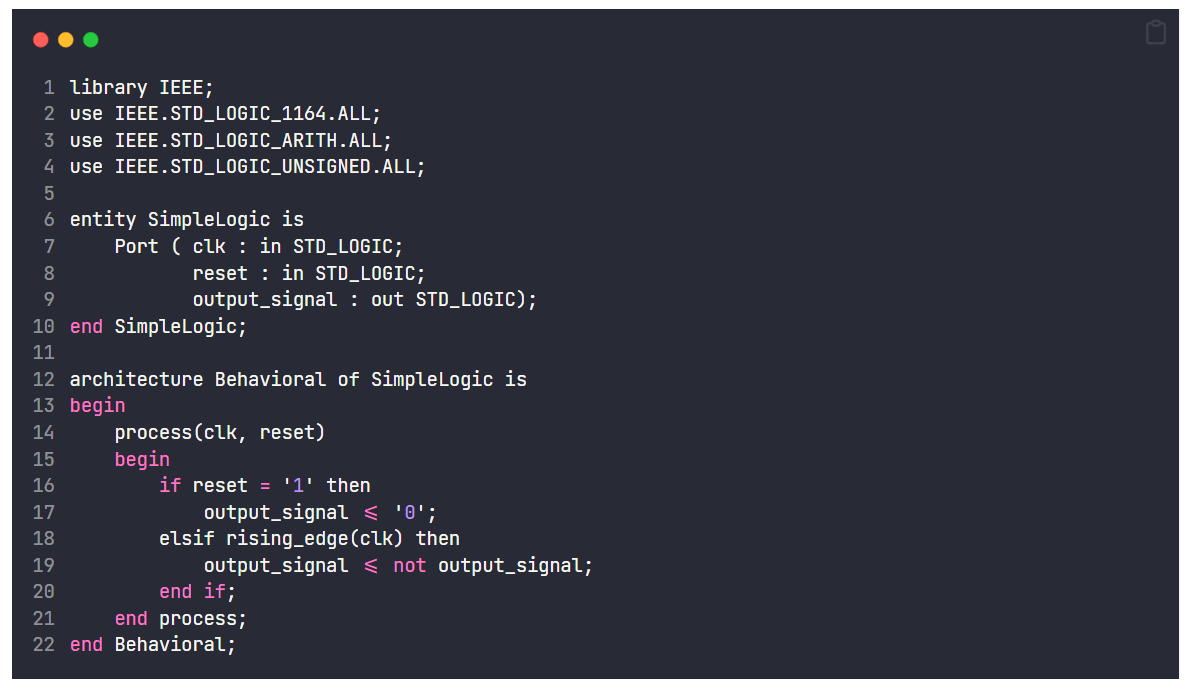

Примерът за FPGA код използва език за описание на хардуера като VHDL, за да дефинира поведението на веригата.Вместо да пише инструкции, кодът описва как сигналите се променят и взаимодействат.Той определя входове, изходи и как системата реагира на часовникови сигнали.Структурата включва обекти и архитектури за организиране на дизайна.Процесен блок контролира как се актуализират сигналите въз основа на събития като ръбове на часовника.Този подход моделира поведението на хардуера директно, вместо да изпълнява последователни команди.Позволява създаването на персонализирана цифрова логика в FPGA.

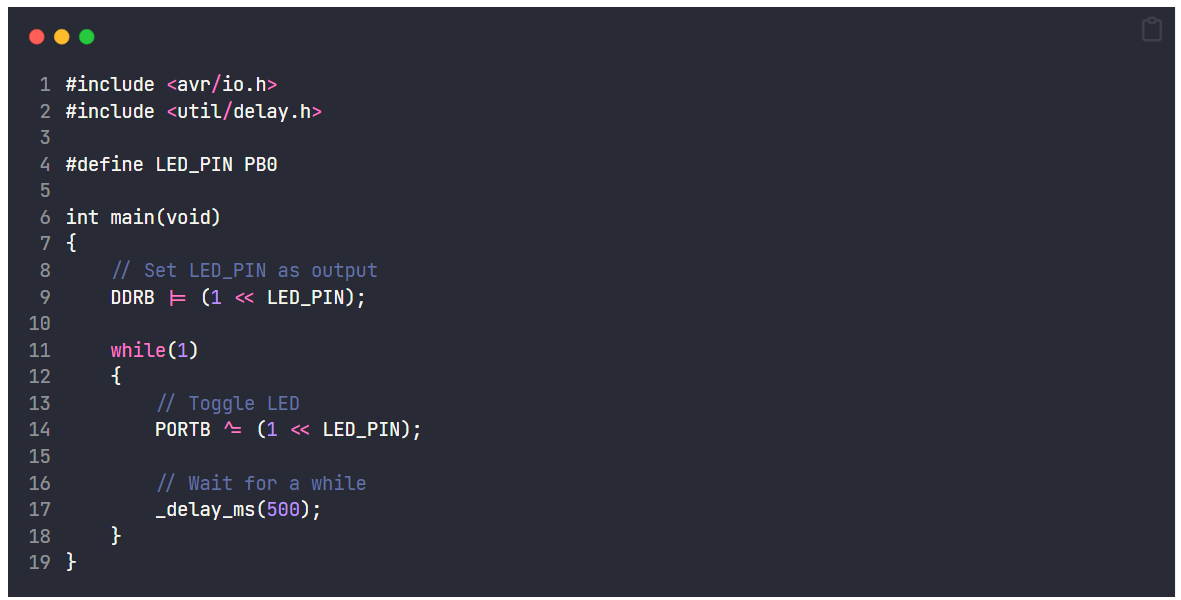

Примерът с код на микроконтролера използва език за програмиране като C за изпълнение на инструкции стъпка по стъпка.Започва с настройка на хардуерни регистри и дефиниране на конфигурации на щифтове.Основната функция работи непрекъснато, изпълнявайки задачи в цикъл.Инструкциите управляват изходи като включване и изключване на светодиод.Функциите за забавяне се използват за създаване на времеви ефекти.Този подход следва модел на последователно изпълнение.Той е прост и широко използван за програмиране на вградени системи.

Приложения на FPGA и микроконтролери

1. Системи за индустриална автоматизация

FPGA се използват за управление и обработка на сигнали в индустриални машини.Те обработват високоскоростни данни и точни изисквания за време.Микроконтролерите управляват сензори, двигатели и контролна логика в системите за автоматизация.Заедно те позволяват надеждни и ефективни операции.Тази комбинация подобрява производителността и контрола на системата.

2. Потребителска електроника

Микроконтролерите се използват широко в устройства като перални машини, телевизори и дистанционни управления.Те управляват ефективно входовете на потребителите и системните функции.FPGA се използват в усъвършенствани устройства, изискващи бърза обработка на данни, като например модули за обработка на видео.Тези приложения се възползват от компактен и ефективен дизайн.И двете технологии поддържат съвременни електронни продукти.

3. Комуникационни системи

FPGA се използват в мрежово оборудване за маршрутизиране на данни и обработка на сигнали.Те поддържат високоскоростни комуникационни протоколи.Микроконтролерите управляват функциите за управление и наблюдение в комуникационните устройства.Тези роли гарантират стабилно и ефективно предаване на данни.Това е важно в съвременната комуникационна инфраструктура.

4. Медицински изделия

Микроконтролерите контролират функциите в устройства като сърдечни монитори и инфузионни помпи.Осигуряват надеждна работа с ниска мощност.FPGA се използват в системи за изображения за бърза обработка на данни.Тези приложения изискват точност и надеждност.И двете технологии поддържат здравните системи.

5. Автомобилни системи

Микроконтролерите управляват блоковете за управление на двигателя, сензорите и системите за безопасност.Те осигуряват ефективна работа на автомобила.FPGA се използват в усъвършенствани системи за подпомагане на водача за обработка на данни.Тези системи подобряват безопасността и производителността.Автомобилната електроника разчита в голяма степен и на двете технологии.

6. Космонавтика и отбрана

FPGA се използват за високоскоростна обработка на данни и сигурни комуникационни системи.Те поддържат сложен анализ на сигнала и задачи за управление.Микроконтролерите управляват функциите за наблюдение и контрол във вградените системи.Тези приложения изискват висока надеждност и прецизност.И двете технологии играят ключова роля в системите с критично значение.

FPGA срещу микроконтролер срещу CPLD

Характеристики	FPGA	Микроконтролер	CPLD
Логически ресурси	~10K до >10M логически порти (или LUT)	Не е приложимо (базиран на процесора)	~1K до ~100K порти
Скорост на часовника	~50 MHz до 500+ MHz (в зависимост от дизайна)	~1 MHz до 600 MHz (типични MCU)	~50 MHz до 200 MHz
Стил на обработка	Истински паралел хардуерно изпълнение	Последователен изпълнение на инструкцията	Ограничен паралел логика
Конфигурация Метод	Базиран на SRAM/Flash битов поток, зареден при стартиране	Фърмуерът е запазен във флаш памет	Енергонезависим конфигурация (EEPROM/флаш)
Програмиране език	VHDL, Verilog (HDL)	C, C++, асемблиране	VHDL, Verilog
Вътрешна памет	Блок RAM: ~10 KB до няколко MB	Flash: ~8 KB–2 MB, RAM: ~2 KB–512 KB	Много ограничен (еквивалент на няколко KB)
I/O щифтове	~50 до 1000+ конфигурируеми I/O	~6 до 200 GPIO карфици	~30 до 500 I/Os
Мощност Консумация	~1 W до 10+ W (зависи от размера/дизайна)	~1 mW до 500 mW	~10 mW до 1 W
Време за стартиране	ms до секунди (необходимо е зареждане на конфигурация)	µs до ms (моментално от Flash)	Моментално (енергонезависим)
Вписване на дизайна	Хардуерна схема определение	Софтуерна програма развитие	Логически дизайн (по-просто от FPGA)
Външен Компоненти	Често изисква външна памет (DDR, Flash)	Минимално (обикновено самостоятелен)	Минимално външно компоненти
Преконфигуриране	Напълно препрограмируеми, неограничени цикли	Препрограмируема фърмуер	Препрограмируема но ограничен размер
Типична употреба Мащаб	Висока сложност цифрови системи	Малък до среден вградени системи	Малък контрол и интерфейсна логика
развитие Цикъл	Седмици до месеци	Дни до седмици	Дни до седмици

Заключение

FPGA и микроконтролерите се различават главно по начина, по който обработват данни, като FPGA предлагат паралелно хардуерно изпълнение, а микроконтролерите разчитат на последователно софтуерно управление.Техните вътрешни компоненти, системни структури и методи за програмиране отразяват тези различия, правейки всеки подходящ за конкретни приложения.FPGA се отличават с високоскоростни логически задачи с възможност за персонализиране, докато микроконтролерите са идеални за ориентирани към управлението и рентабилни проекти.Заедно те играят важна роля в индустрии като автоматизация, комуникации, автомобилостроене и системи за здравеопазване.
