FT234XD-R Ръководство за USB: Pinout, функционална блокова диаграма и алтернативи

В днешния технологичен пейзаж устройствата се свиват, докато очакванията за производителност продължават да се увеличават.Въведете FT234XD-R, авангарден USB-към сериен UART интерфейс, който постига перфектния баланс между компактния дизайн и мощната функционалност.Планиран в малък пакет от 12-пинов DFN 3 мм х 3 мм, този интерфейс е идеален за ограничени в пространството приложения, без да се компрометира за производителността.Способността му да преобразува ефективно USB в UART сигнали, заедно с усъвършенствани функции за управление на захранването, го прави решение за индустриална автоматизация, потребителска електроника и други.

Каталог

Преглед на FT234XD-R

The FT234XD-R Цели да опрости USB до серийно взаимодействие на UART, отличаващ се от впечатляващата си компактност в 3 мм х 3 мм 12-пинов DFN пакет, който е изгоден за плътни оформления на PCB.В съответствие със спецификацията на USB 2.0 това устройство е спечелило USB-IF Test-ID (TID) 40001465 (Rev D), демонстрирайки своето придържане към строгите стандарти в индустрията.Лидер в своята категория, FT234XD-R предлага висока производителност, съчетана с ниска консумация на енергия.Поддръжка за най -новите протоколи за комуникация.Надежден трансфер на данни в различни хардуерни среди.

На практика FT234XD-R се оказва безценен при сценарии, изискващи ефективен USB към UART преобразуване.Неговият компактен дизайн позволява безпроблемно включване в множество устройства, подобряване на функционалността без компромиси.Действителните приложения обхващат системи за индустриален контрол, потребителска електроника и инструменти за развитие.Неговата интеграция е от полза за среди, които изискват непоколебима надеждност и ефективност на пространството.Когато интегрирате FT234XD-R в техните дизайни, трябва да помислите за PCB оформление, термично управление и целостта на сигнала.

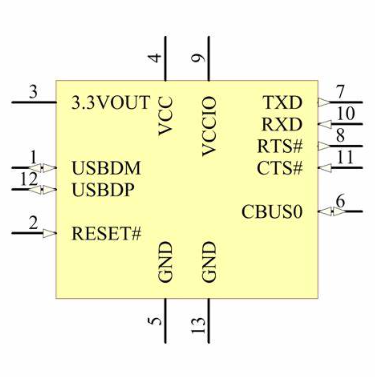

FT234XD-R PIN конфигурация

Пин №	Име	Тип	Описание
4	VCC	Мощност Вход	5 v (или 3.3V) доставка на IC
9	Vccio	Мощност Вход	1.8V - 3.3V доставка за IO клетките
3	3.3vout	Мощност Изход	3.3V Изход при 50mA.Може да се използва за захранване на VCCIO.Когато VCC е 3.3V;Пин 3 е Вход за въвеждане и трябва да бъде свързан към ПИН 4.
5, 13	GND	Мощност Вход	0V Вход на земята.
1	USBDM	Вход/изход	USB Сигнал за данни минус.
12	USBDP	Вход/изход	USB Сигнал за данни плюс.
2	Нулиране#	Вход	Нулиране вход (активен нисък).
7	Txd	Изход	Предаване Асинхронни изход на данни.
10	Rxd	Вход	Получаване Асинхронно въвеждане на данни.
8	Rts#	Изход	Заявка За изпращане на контролен изход / сигнал за ръкостискане.
11	CTS#	Вход	Ясно За да изпратите контрол на вход / ръкостискане.
6	Cbuso	I/O.	Конфигурируем CBUS I/O ПИН.Функцията на този щифт е конфигурирана в MTP паметта на устройството.

CAD модел на FT234XD-R

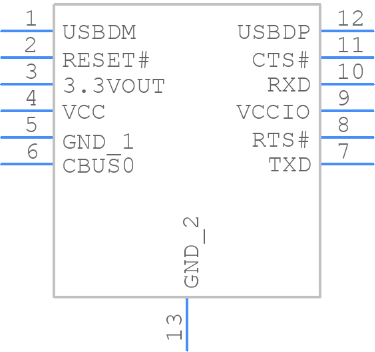

Символ

Отпечатък

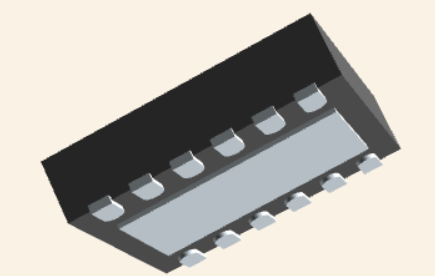

3D представяне

Алтернативи на FT234XD-R

• FT234XD-T

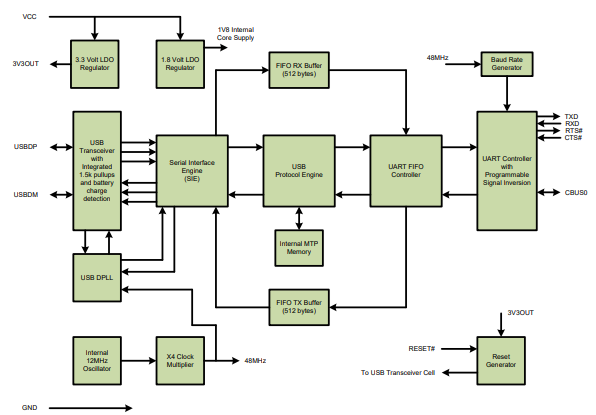

Блокова схема на FT234XD-R-R

Общи приложения за FT234XD-R-R

USB към серийна комуникация

FT234XD-R намира голяма употреба при трансформиране на USB в RS232, RS422 или RS485 формати, преодолявайки пропастта между наследените системи и съвременните USB интерфейси.Тя позволява на по -старите системи да се ангажират без усилие със съвременните USB технологии.

Подобряване на наследствените периферни устройства

Чрез интегриране на USB свързаност в по-стари периферни устройства, FT234XD-R вдига нов живот в тези устройства.Той не само засилва тяхната функционалност, но и повишава използваемостта, като щади нуждата от обширен ремонт.

Модулен дизайн и прототипиране

При проектиране на модулни системи FT234XD-R носи гъвкавост и мащабируемост в уравнението.Тази функция става необходима в сценариите за развитие, където SWIFT прототипирането и строгите тестове проправят пътя за иновации.

Телекомуникационна подкрепа

FT234XD-R играе активна роля в телекомуникационните устройства, от клетъчни до безжични телефони.Способността му да управлява ефективни преводи на USB данни поддържа както развитие, така и приложения, насърчавайки напредъка в комуникационните технологии.

Интеграция с MCU, PLDS и FPGAS

Включването на FT234XD-R в микроконтролери (MCU), програмируеми логически устройства (PLDS) или полеви, програмируеми масиви на портата (FPGAS), опростява процеса на обмен на данни.Тази интеграция намалява сложността на дизайна и повишава цялостната ефективност на системата.

Видео данни за аудио и ниско честотна лента

За приложения, нуждаещи се от прецизен аудио трансфер на данни, като цифрови аудио интерфейси, FT234XD-R предлага надеждни USB базирани решения.Той също така поддържа видео данни с ниска лента, подходящи за прости изисквания за стрийминг на видео.

USB четци на смарт карти

FT234XD-R поддържа USB четци за смарт карти, от съществено значение за сигурни транзакции с данни и стабилни системи за контрол на достъпа.Това добавя съществен защитен слой към различни приложения.

USB интерфейс за инструменти

Служил като интерфейс за USB инструментация, FT234XD-R подпомага задачите за събиране и анализ на данни.Тази функционалност е безценна в техническите и научните изследвания, осигурявайки прецизно и надеждно обработка на данни.

Движещи иновации и ефективност

Можете да използвате сложните възможности на FT234XD-R, за да прокарате границите на ефективността и иновациите в техните проекти и приложения.Той действа като катализатор, превръщайки идеите във функционални, рационализирани решения.

Примерна верига, включваща FT234XD-R

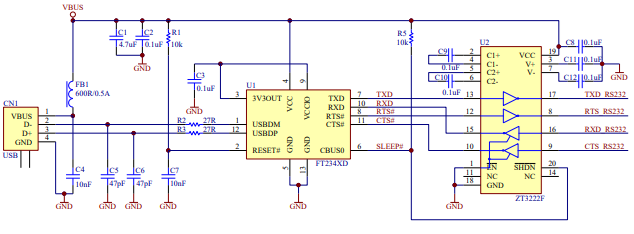

Илюстративен пример, както е показано на придружаващата фигура, демонстрира използването на FT234XD като USB към RS232 конвертор.В тази настройка се използва 3V3 TTL до RS232 Converter IC за преминаване на нивата на 3V3 на FT234XD към стандарта RS232.Различни устройства, като линейните драйвери на Zywyn, могат ефективно да се справят с това изместване на нивото, като използват SHDN# PIN, за да сведат до минимум консумацията на енергия по време на USB режим на спиране.По -специално, Zywyn ZT3222F, който е съвместим с тази конфигурация, поддържа RS232 комуникация при скорости на данни до 1000k бод.

Прилагането на FT234XD-R дава възможност за безпроблемно преобразуване между USB и RS232 интерфейси, предлагайки няколко предимства в електронните дизайни.Чрез интегриране на 3V3 TTL до RS232 конвертор на ниво IC, като този, предоставен от Zywyn, дизайните могат да поддържат съвместимост с широк спектър от RS232 устройства.Освен това съвременните дизайни на вериги често изискват енергийно ефективни компоненти;Функцията SHDN# PIN в драйверите на Zywyn Line е необходима, за да отговори на тези нужди.Това допринася значително за намаляване на общата консумация на енергия, най -вече когато устройството влезе в USB Suspend Mode, като по този начин удължава живота на батерията в преносимите приложения.

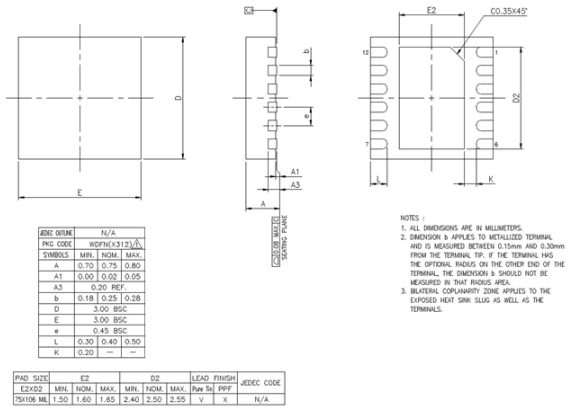

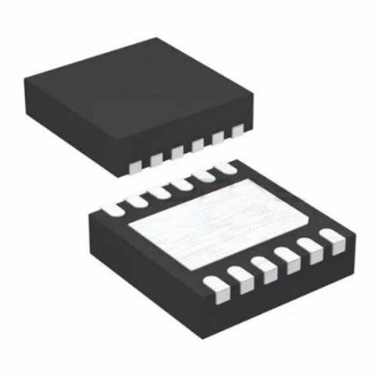

Пакет от FT234XD-R

Спецификации на FT234XD-R

Ето добре структурирана таблица за FTDI (Future Technology Devices International Ltd) FT234XD-R със своите технически спецификации, атрибути и параметри, заедно с подобни части.

Тип	Параметър
Фабрика Време за водене	11 Седмици
Монтиране	Повърхност Монтиране
Пакет / Случай	12-vfdfn Изложена подложка
Номер на щифтове	12
Експлоатация Температура	-40 ° C. до 85 ° C.
Опаковане	Лента & REEL (TR)
Публикувано	2006
Част Статус	Активен
Влага Ниво на чувствителност (MSL)	3 (168 часа)
Номер на терминации	12
Напрежение - Доставка	2.97V до 5.5V
Терминал Позиция	Двойно
Терминал Форма	Не Олово
Връх Температура на преосмисляне (° С)	260 ° C.
Доставка Напрежение	5V
Терминал Стъпка	0,45 мм
Време @ Peak Reflow Temp-Max (и)	40
Функция	Мост, USB към UART
Квалификация Статус	Не Квалифициран
Експлоатация Захранващо напрежение	5V
Интерфейс	UART
Експлоатация Ток на доставка	8ma
Номер на пристанищата	1
Номинална Ток на доставка	8ma
µps/µcs/периферни ICS тип	Автобус Контролер, универсален сериен автобус
Данни Процент	3 Mbps
Протокол	USB
USB Стандарт	USB 2.0
Автобус Съвместимост	I2C
Атмосфера Температурен диапазон висок	85 ° C.
Височина	800 μm
Дължина	3 мм
Ширина	3 мм
Достигане SVHC	Не SVHC
Rohs Статус	Rohs Съвместим
Без олово	Без олово

DataSheet PDF

FT234XD-R таблици с данни:

Ft234xd.pdf
