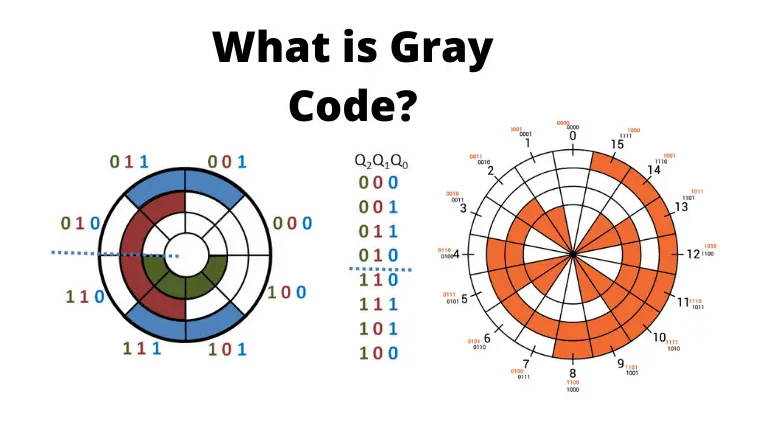

Сив код: Как работи и защо има значение?

Сивият код, уникална двоична система за кодиране, играе основна роля в цифровите технологии, като осигурява безпроблемни преходи между държавите.За разлика от традиционните бинарни кодове, сивият код променя само един бит наведнъж, намалявайки грешките по време на промените в състоянието в цифровите вериги.Това свойство го направи необходимо в приложения, вариращи от корекция на грешки и цифрова комуникация до кодиране на позиция в ротационни енкодери.В тази статия се разпадаме в условните основи, историческата еволюция и практическите приложения на сивия код.Изследвайки неговото значение в действителните сценарии и методите, използвани за неговото поколение, ние се стремим да разкрием основните принципи, които правят сивия код в крайъгълен камък на съвременните цифрови системи.

Каталог

Преглед на сивия код

Сивият код е усъвършенствана бинарна система за кодиране, характеризираща се с интригуващото свойство, че съседните кодове се различават само от една двоична цифра.Тази отличителна характеристика позволява плавен преход между максимални и минимални стойности с уединена смяна на бита във всеки момент.В резултат на това често се нарича цикличен код или отразяващ код.В контекста на цифровите системи значението на точните кодови преходи е дълбоко.Например, когато използвате конвенционалния 8421 двоичен код, преминаването от 0111 на 1000 подкани и четирите бита да се променят наведнъж, което може да доведе до временни грешни състояния в рамките на вериги.И обратно, сивият код ефективно смекчава тези проблеми, като гарантира, че само един бит се променя наведнъж, като по този начин значително намалява риска от грешки в веригата.

Сложността на сивия код надхвърля нейното крайно определение;Той функционира като жизнен инструмент в различни приложения, като например:

• Корекция на грешки

• Дигитална комуникация

• Кодиране на позиция в ротационни енкодери

Изпълнението му се наблюдава при ежедневните сценарии, като например разработването на устойчиви комуникационни протоколи, където минимизирането на вероятността от погрешно тълкуване по време на предаването на сигнала има голямо значение.

Характеристики на сивия код

Функция	Описание
Кодиране на надеждност	Сивият код минимизира грешките, като променя само един бит по време на преходи между съседни стойности, намаляване на логическото объркване и Текущи шипове в цифрови схеми в сравнение с естествения двоичен код.
Минимизиране на грешки	За разлика от естествения двоичен код, където всички битове могат да се променят (например, от десетични 3 до 4), преходите на сивия код включват само един бит промяна, намаляване на риска от забележителни грешки по време на ъглов прехвърляне на дигитални преобразувания.
Абсолютен метод на кодиране	Сивият код използва абсолютен метод за кодиране, осигурявайки Надеждност и намаляване на възможността за забележителни грешки в произволни данни извличане.
Единични и циклични характеристики	Функцията за едно стъпка на Grey Code осигурява само един бит промени между последователни кодове.Неговата циклична природа поддържа безпроблемна Преходи, повишаване на точността и надеждността.
Самостоятелни и отразяващи характеристики	Отразяващият и самостоятелен характер опростява Операции за отрицание и осигуряват последователност по време на кодиране и декодиране.
Код на променливо тегло	Всеки сив код бит няма фиксирана тежест, което прави трудно сравнение с директен размер или аритметични операции.Преобразуване в Естествен двоичен код е необходим за по -нататъшна обработка.
Код на квази тегло	Теглото на сивия код се определя като 2i−1 (с най -ниското бит i = 1), което го прави подходящ за конкретни приложения, изискващи уникални кодиране.
Последователност на паритет	Паритет на десетичния еквивалент на съвпаденията на сивия код паритет на броя на 1s в кодовата дума, осигурявайки последователност в Проверки на паритета.

Разширен хронометър за време

Десетична	4-битов естествен двоичен код	4-цифрен типичен сив код	Десетичен три сив код	Десетични празни шест сиви код	Десетичен скок шест сиви код	Стъпка код
0	0	0	10	0	0	0
1	1	1	110	1	1	1
2	10	11	111	11	11	11
3	11	10	101	10	10	111
4	100	110	100	110	110	1111
5	101	111	1100	1110	111	11111
6	110	101	1101	1110	101	11110
7	111	100	1111	1011	100	11100
8	1000	1100	1110	1001	1100	11000
9	1001	1101	1010	1000	10000	10000
10	1010	1111	-----	-----	-----	-----
11	1011	1110	-----	-----	-----	-----
12	1100	1010	-----	-----	-----	-----
13	1101	1011	-----	-----	-----	-----
14	1110	1001	-----	-----	-----	-----
15	1111	1000	-----	-----	-----	-----

История на развитието на сивия код

Аспект	Подробности
Първоначална концепция	Въведен от Жан-Маурице Бодот през 1880 г. като вариант на Сив код.
Официално въведение	Предложено от Франк Грей в Bell Labs през 40 -те години.
Цел	За да се намалят грешките при предаването на сигнала, особено в Системи за модулация на импулсен код (PCM).
Подробности за патентите	Подадено от Франк Грей през 1947 г. и предоставено през 1953 г. под Заглавие „Комуникация на пулсовия код.“
Еволюция на ключовете	Сивият код стана от съществено значение за аналогово-цифрово Преобразуване, отбелязване на значителен момент в цифровите технологии.
Ранно осиновяване	Джордж Стибиц използва сивия код през 1941 г., за да разработи 8-елементен сив кодов брояч за опростяване на дизайна на цифровия схема и Минимизиране на грешките по време на държавните преходи.
Исторически контекст	Възникнал през средата на 20 век, период на бързо Технологичен напредък и голямо търсене на надеждна комуникация системи.
Значимост	Сив код мостови теоретични постижения с практически приложения, осигуряващи точно предаване на данни в нарастващия цифров Пейзаж.

Метод за преобразуване на сивия код

Създаването на сив код използва рекурсивна техника, която се възползва от неговите отразяващи характеристики.Този подход не само показва изтънчеността на сивия код, но също така разкрива широкообхватните му приложения в полета като дизайн на цифрови вериги и корекция на грешки, където прецизността е дълбоко ценена.

Процес на рекурсивно генериране

Пътуването започва с формирането на първоначалните 2^n кодови думи в (n+1) -bit сив код.Тези кодови думи са проектирани да отразяват n-битовия сив код, като всеки код е префикс от 0. Тази начална стъпка излага ясна и методична структура за разширяване на съществуващите последователности.Отразяващото качество на сивия код се откроява значително.Следващите 2^n кодови думи се състоят от n-битовия сив код, представен в обратен ред, всеки префикс от 1. Тази симетрия не само оптимизира процеса на генериране, но и засилва надеждността на кодовите преходи, като по този начин намалява шансовете за грешки по време на бит по време на битпромени.Такива характеристики са открили широко приложение в области като ротационни енкодери и цифрови комуникационни системи, където спешността за минимизиране на грешките резонира дълбоко.

Ефективно генериране на последователност

Организираният характер на този рекурсивен метод насърчава ефективното генериране на сиви кодови последователности.Използвайки присъщите свойства на сивия код, подходът намалява изчислителната сложност.Тази ефективност се оказва предимно изгодна в действителните системи, където търсенето на скорост и точност често се преплита с натиска на производителността.

Приложения на сивия код

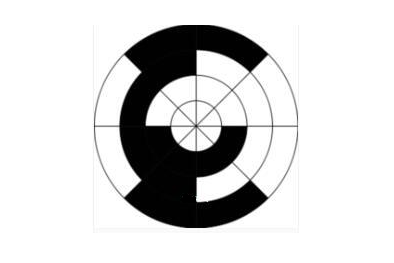

Сивият код намира своето място в множество приложения в различни области, най -вече в ъглови сензори, машинни инструменти и автомобилни спирачни системи.В тези контексти сензорите имат задачата да предават точни механични позиции, което е необходимо за осигуряване както на безопасността, така и на производителността.Например, кодиращ диск може да бъде снабден с контакти, които произвеждат 3-битов двоичен код, отразяващ въртенето на диска.По -тъмните сектори на диска съответстват на сигнал Logic 1, докато по -леките сектори показват логика 0. Използването на сив код за тези сектори гарантира, че само един бит се променя с всеки последователен код.Тази характеристика е най -вече ценна, тъй като смекчава потенциалните грешки, произтичащи от производствените несъответствия, като по този начин засилва надеждността на сензорите.

Сивият код също допринася значително за опростяване на логическите функции чрез карти на Karnaugh.Това опростяване не само помага в проектирането на цифрови схеми, но също така помага за оптимизиране на сложността и повишаване на общата ефективност.Освен това, уместността на Сивия код се разпростира до ситуации за решаване на проблеми, като например деветте серийни проблеми, при които състоянието на преходите се придържа към принципите на сивия код.Тази връзка е пример за адаптивността на сивия код отвъд простото числово представяне;Той действа като първоначална концепция в различни логически и изчислителни предизвикателства.

В контекста на пъзела на кулата на Ханой всеки пръстен може да показва две състояния, представени от 0 и 1, заедно образувайки циклична двоична последователност.Броят на промените в състоянието, необходими за решаване на този пъзел, се приведе в съответствие с десетичната номер 341, което е свързано със сивия код на представянето на 111111111. Тази връзка не само подчертава математическата усъвършенстване на сивия код, но също така подчертава практическата му значимост в дизайна и оптимизацията на алгоритъма.
