Ръководство за AT24C256 EEPROM: Pinout, DataSheet и адресиране на паметта

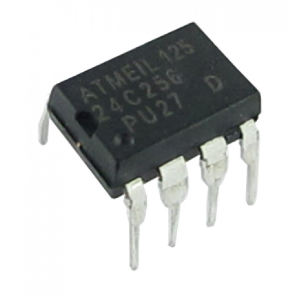

AT24C256 EEPROM се откроява като надежден и универсален компонент на серийна памет с две проводници, предлагащ 256 килобита съхранение в поддържане на различни електронни задачи за съхранение на данни.Тази статия предоставя изчерпателно ръководство за AT24C256, обхващащо неговия лист с данни, конфигурация на ПИН и уникални механизми за адресиране.Ще проучим и неговата съвместимост с Arduino Microcontrollers.Присъединете се към нас, докато се ровим в техническите специфики на този EEPROM, неговия потенциал за разширяване на паметта и практическите му приложения в различни технологични пейзажи.Независимо дали искате да подобрите регистрирането на данни, да оптимизирате съхранението или да защитите вашите данни, AT24C256 може да предложи много.

Каталог

Преглед на AT24C256 EEPROM

The AT24C256 EEPROM е многофункционален и надежден 8-пинов компонент на паметта с впечатляващ капацитет за съхранение от 32 kbytes.Той ефективно запазва данни, запазвайки информация, дори когато мощността се губи, подобно на функцията на USB устройство.Тази характеристика гарантира сигурно съхранение на данни, осигурявайки постоянна референтна точка, независимо от прекъсванията на мощността.Способността му да поддържа актуализиране и извличане на данни го прави подходящ за различни приложения, особено в среди, изискващи чести модификации на данни.

Работещ в рамките на скобата на напрежението от 1,7 V до 5,5V, AT24C256 се хармонизира както с 3.3V, така и с 5V системи, обогатявайки използването си в различни технологични пейзажи.Тази адаптивност улеснява неговото плавно включване в различни електронни среди, от домакински джаджи до системи за индустриална регулация, където такава гъвкавост може да повиши ефективността на устройството.Например, често можете да намерите стойност в тази черта, тъй като помага в занаятчийните оптимизирани продукти без необходимост от множество вариации на компонентите.

AT24C256 EEPROM позволява свързването до 8 подобни EEPROM поредица, като осигурява разширено съхранение за справяне с по -големи набори от данни или повишаване на вашето търсене.Тази разширяване се оказва изключително полезна в области като регистриране на данни в рамките на научни проучвания или обширно съхранение на параметри в телекомуникациите.В практически ситуации можете да се възползвате от тази способност да постигнете висок капацитет на данни, без да жертвате ефективността на системата или физическия отпечатък.

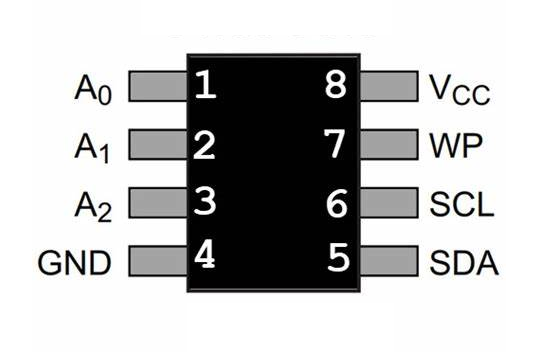

Конфигурация на ПИН

Щифт №	Име на ПИН	Описание
1	A0	Избор на чип за конфигуриране на потребителя
2	A1	Избор на чип за конфигуриране на потребителя
3	NC	Няма връзка
4	GND	Заземен щифт
5	SDA	ПИН на серийни данни
6	SCL	Сериен часовник
7	WP	Напишете щифт за защита
8	VCC	Щифт за захранване

CAD ресурси

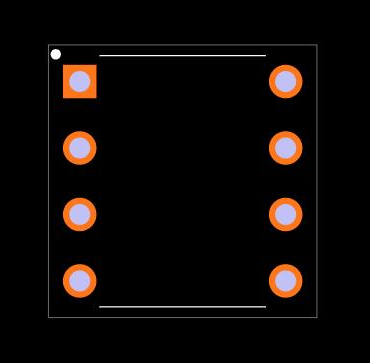

Отпечатък

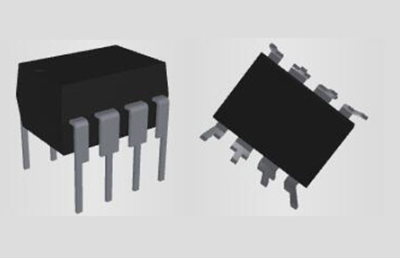

3D визуализация

Технически спецификации

Микрочип технология AT24C256B-PU спецификации и атрибути.

Тип	Параметър
Монтиране	През дупка
Тип монтаж	През дупка
Пакет / случай	8-DIP (0,300, 7,62 мм)
Брой щифтове	8
Пакет устройства за доставчици	8-PDIP
Типове памет	Не-променливи
Работна температура	-40 ° C ~ 85 ° C TA
Опаковане	Тръба
Публикувано	1997
Статус на част	Остарял
Ниво на чувствителност към влага (MSL)	1 (неограничен)
Максимална работна температура	85 ° C.
Мин Работна температура	-40 ° C.
Напрежение - Захранване	1.8V ~ 5.5V
Честота	1MHz
Номер на базовата част	AT24C256
Интерфейс	2-проводник, I2C, сериен
Максимално захранващо напрежение	5.5V
Мин захранващо напрежение	1.8V
Размер на паметта	256kb (32k x 8)
Номинален ток на захранване	3ma
Честота на часовника	1MHz
Време за достъп	550ns
Формат на паметта	EEPROM
Интерфейс на паметта	I2C
Напишете цикъл време - дума, страница	5ms
Плътност	256 kb
Максимална честота	400khz
Достигнете до SVHC	Без SVHC
Втвърдяване на радиация	Не
ROHS статус	ROHS3 съвместим

Характеристики

Функция	Описание
Работа на напрежението	Работа с ниско напрежение и стандартно напрежение: 1.8V (VCC = 1.8V до 5.5V)
Организация	Вътрешно организиран като 32 768 x 8
Интерфейс	Двупроводен сериен интерфейс
Потискане на шума	Schmitt Trigger с филтрирани входове за шум потискане
Протокол за прехвърляне на данни	Двупосочен протокол за трансфер на данни
Съвместимост на скоростта	1 MHz (5.0V, 2.7V, 2.5V), 400 kHz (1.8V)
Защита за писане	Напишете PENTER PIN за хардуерни и софтуерни данни защита
Режим на запис на страница	64-байтов режим на запис (частична страница пише разрешено)
Напишете цикъла на цикъла	Цикъл на запис на самоснимане (5 ms max)
Надеждност	Издръжливост: Един милион цикли за запис
	Задържане на данни: 40 години
Съответствие на околната среда	Предлагат се устройства без олово/халоген
Опции за пакет	8-Lead Jedec PDIP, JEDEC SOIC, EIAJ SOIC, ултра тънка Пакет за малък масив (SAP), TSSOP и DBGA2
Die Sales	Форма на вафли, вафлен пакет и блъснати вафли

Разнообразни употреби на AT24C256 EEPROM

Регистриране на данни

AT24C256 EEPROM често вижда използването в системи за регистриране на данни, осигурявайки стабилно съхранение, където надеждността на данните не може да бъде компрометирана.Със своята не-променлива характеристика данните остават непокътнати сред прекъсванията на мощността, което се оказва безценна при документиране на чувствителни към времето условия на околната среда като температура и влажност.Можете да конструирате замислено настройки, за да улавяте и осигурявате информация за сензора, като показвате адаптивността и устойчивостта на EEPROM в практически приложения.

Аудио устройства

В аудио устройства - включително цифрови аудио плейъри и слухови апарати - AT24C256 EEPROM играе основна роля за запазване на спецификата и предпочитанията на конфигурацията.Способността му да поддържа данни без електричество гарантира, че тези джаджи запазват лични настройки, предлагайки безпроблемно взаимодействие дори след цикли на мощност.Фърмуерът е умело настроен, подобрявайки както ефективността на операциите за четене, така и за запис и поддържат дълготрайни производителност на устройството.

Вторични решения за съхранение

Когато се използва като вторичен ресурс за съхранение, AT24C256 EEPROM е практичен, компактен вариант за устройства, нуждаещи се от умерено разширяване на паметта.Това приложение помага за системите, управлявани от микроконтролери, управляващи некритични данни, резервирайки първична памет за по-интензивни процеси.Можете да проектирате тези системи с запален фокус върху моделите на достъп до паметта, като използвате ефективно управление на съхранението, за да разширите продължителността на живота на ресурсите на паметта.

Анализ на данни

Включвайки разширени анализи на данни, най -вече в преносими или крайни устройства, AT24C256 EEPROM служи като спомагателно съхранение на преходни данни и параметри.Неговият пряк интерфейс опростява включването в аналитични рамки, което позволява разгръщане на алгоритъм SWIFT, използван за достъп до съхранени коефициенти или исторически записи.Можете да наблюдавате неговото трансформативно въздействие за повишаване на изчислителната ефективност, като от време на време отключване на забележителни постижения.

Допълнителни нужди от паметта

В сценарии, при които системната архитектура изисква разширена памет, за да повиши функционалността, AT24C256 EEPROM представя достъпна алея.Това е най -вече изгодно за вградените системи с тесни пространства на борда или ограничени бюджети за по -ценни алтернативи.Често можете да използвате този EEPROM за подобряване на способността без големи редизайн, отразявайки практическата му полезност в навигацията на сложността на дизайна и насърчаването на технологичната сръчност.Тези стратегии подчертават видния принос на EEPROM за еволюцията на съвременната електроника.

Еквиваленти

• 24LC512

Алтернативи

• 24C04

• 24LC1026

• 25LC040

• 24C32

Оптимален ангажимент с AT24C256 EEPROM

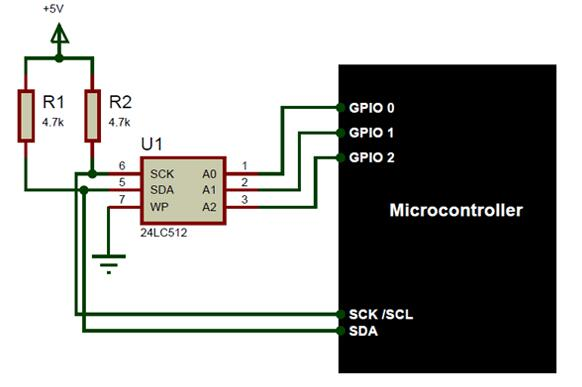

Конфигуриране на I2C комуникация

Използването на AT24C256 EEPROM в най -голяма степен включва инициализиране на надежден I2C комуникационен канал.Диаграмите на връзката действат като основни ръководства, насочвайки прецизното окабеляване на щифтовете SCK и SDA към вашия микроконтролер.Интегрирането на подходящи резистори за изтегляне повишава надеждността и устойчивостта на тези линии, като помага да се избегнат проблеми с данните поради смущения.Процесът на настройване на стойностите на резистора, за да съответства на нуждите на веригата, може значително да засили целостта на сигнала, насърчавайки защитен поток от данни.

Адресиране на множество EEPROM

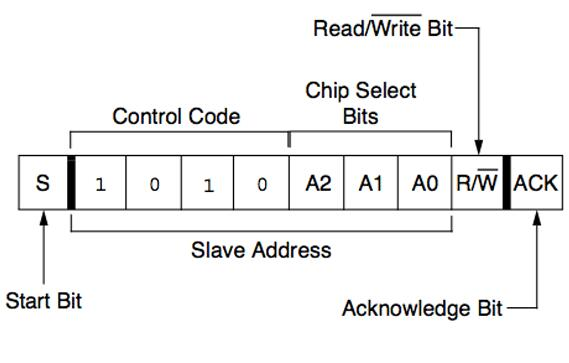

Задачата за справяне с значимост придобива значимост при координиране на множество единици на EEPROM.Чрез конфигуриране на адресните пинове A0, A1 и A2, всяко устройство получава уникална идентичност, което позволява гладко на микроконтролера да се движи с няколко устройства и да избягва комуникационните сблъсъци.Стратегически планирането на настройката на адреса по време на фазата на хардуерно проектиране може да облекчи бъдещите разширения, намалявайки предизвикателствата за мащабируемост на проекта и улесняване на модернизацията на системата.

Поддържане на сигурността и целостта на данните

Функцията за защита на запис в чувствителната информация на AT24C256 за защита на неправомерни промени.Активирането на този контрол осигурява сериозни данни, предимно в сценарии, при които целостта на данните е съществено внимание.Инициирането на тези функции за сигурност рано по време на фазите на проектиране може да облекчи потенциалните рискове, усилвайки устойчивостта на системата.В допълнение, приложенията разкриват, че комбинирането на хардуерна защита със софтуерни протоколи за сигурност формулира стабилна защита, гарантирайки цялостна безопасност на данните.

Изпълнение на трансфера на данни ефективно

Прецизността при програмирането на регистъра адресът е от ключово значение за плавни операции за прехвърляне на данни, което позволява надеждно четене и писане, като същевременно свежда до минимум грешките.Разбирането на адресиращата рамка на устройството, съчетана с практиката на практика на програмиране, е активно за увеличаване на възможностите на EEPROM.Освен това обменът на прозрения или тактики за конфигуриране на тези регистри може да доведе до подобрен, сплотен дизайн в екипни проекти.

Съображения за проектиране на вериги за AT24C256 EEPROM

Свържете линиите на SCK и SDA на AT24C256 EEPROM към съответните пинове на микроконтролерите, като не забравяте да включите подходящи резистори за изтегляне.Тези резистори са от съществено значение за поддържането на I2C шините в стабилно и по подразбиране високо състояние, намаляване на шумовите смущения и подобряване на целостта на сигнала.В среди, предразположени към електромагнитни смущения, поддържането на стабилна комуникация по тези линии става полезно за надежден трансфер на данни.

Адресните щифтове A0, A1 и A2 влияят значително на избора на отделни чипове EEPROM.В системи, изискващи множество EEPROM, тези щифтове позволяват уникалния избор на всеки чип чрез задаване на различни конфигурации на адреса.Това улеснява безпроблемната интеграция на множество устройства.Избягването на грешки в данните в дизайна на плътни вериги изисква уникални задачи за адрес, за да се предотврати неволното достъп до неправилни чипове, загриженост, често наблюдавана в сложните дизайни на системата.

PIN PENTER PIN действа като предпазна мярка за EEPROM.Ангажирането на този ПИН може сигурно да заключи данните, блокирането на невнимателни записи и защита на съхранената информация.Тази функция се оказва особено полезна в системите, при които запазването на целостта на данните е сериозно, тъй като непредвидените промени могат да доведат до значителни повреди на системата или загуба на данни.Взаимодействието с AT24C256 EEPROM включва използване на регистрирани адреси за умело да управлявате задачи за четене или запис на един байт наведнъж.Чрез методично достъп до регистри можете да извършвате ефективни операции с данни.Професионалният дизайн на схемата подчертава тази структурирана комуникация, за да се гарантира функцията на устройствата в рамките на очакваните параметри, като свежда до минимум потенциалните грешки в обработката на данни.

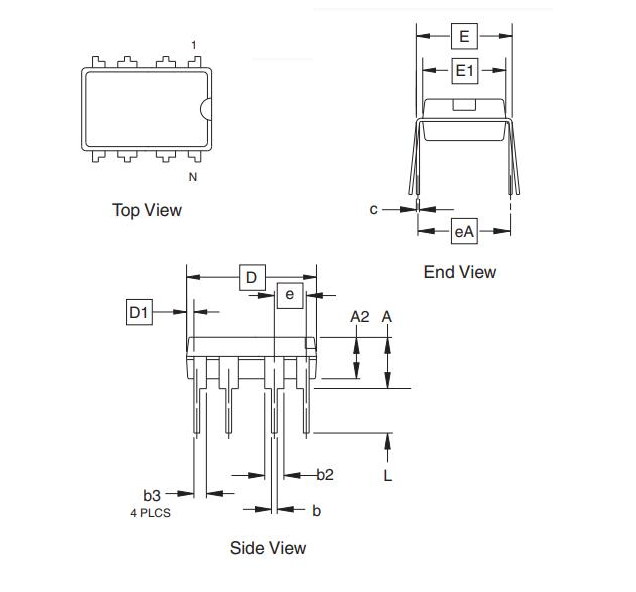

Измерение
