IO блокове Обясни: Функционалност и приложения

Пожарните алармени системи играят сериозна роля за опазването на живота и собствеността, като осигуряват бързи и координирани отговори по време на спешни случаи.Доминиращ за тази функционалност е аларменият контролер и неговите поддържащи компоненти, включително вход/изходни модули, изпускателни клапани за дим, врати на пожарния затвор и други основни устройства.Заедно тези елементи създават синхронизирана мрежа, предназначена да открива, сигнализира и активира мерките за безопасност с точност.Тази статия изследва сложните работи и характеристиките на GST-LD-8301 и GST-LD-8303 входни/изходни модули-усъвършенствани компоненти, които подобряват надеждността и адаптивността на системите за пожарна безопасност.От гъвкавостта на електронното кодиране до стабилните практики за окабеляване, ние се впускаме в ключовите атрибути, които правят тези модули необходими в съвременните стратегии за противопожарна защита.Независимо дали оптимизирате безопасността във високи сгради или промишлени съоръжения, разбирането на функционалността на тези модули е на първо място за осигуряване на целостта и готовността на системата.

Каталог

Функционалност

В случай на пожарна аларма, аларменият контролер поема ключова роля, активирайки различни външни устройства за управление, свързани чрез изходния модул.Тази сложна система се състои от няколко компонента, които работят в тандем, като изпускателни клапани за дим, клапани за захранване на въздух, врати на огън, вентилатори и алармени камбани.Всяко устройство е щателно проектирано да отговаря на команди на контролера, като същевременно функционира сплотено по време на спешни случаи.Изходният модул, свързан към контурната шина на контролера, може да бъде стратегически разположен или близо до оборудването, което наблюдава, или в рамките на терминална кутия, подобрявайки както достъпността, така и оперативната ефективност.

Възможността на системата за електронно кодиране на място добавя слой на гъвкавост, което позволява модификации, които се привеждат в съответствие със специфичните инженерни нужди.Тази адаптивност става най -вече забележителна в среда, в която трябва да се персонализират мерките за пожарна безопасност, за да се отговарят на различни структурни и експлоатационни характеристики.Например, в сгради с висока мощност, прецизната интеграция на изпускателните клапи на дим и пожарните капаци може да бъде програмирано за ефективно управление на дим, като по този начин се защитават евакуационните пътища и гарантиране на безопасността на хората в сериозни моменти.

Когато контролерът открие алармен сигнал от детектор, той незабавно изпраща контролен сигнал през шината до изходния модул, който след това активира необходимото оборудване за пожар.Тази последователност илюстрира добре координиран механизъм за реакция, който не само отговаря на регулаторните стандарти, но и въплъщава най-добрите практики в спешната подготвеност.Взаимодействието на течността между различните компоненти на пожарната алармена система значително намалява рисковете и повишава безопасността на всички пътници.

Преглед на продукта

Характеристики

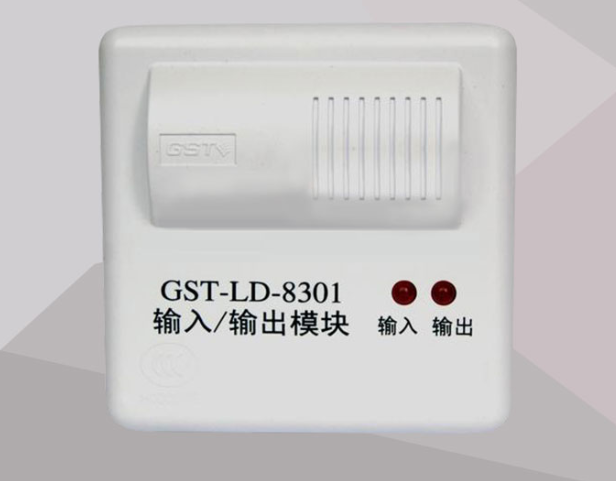

Входът/изходният модул GST-LD-8301 служи като усъвършенстван интерфейс за управление, базиран на шината, щателно изработен за оборудване с двойно действие.Това включва опасни системи като двуетапни огнеустойчиви врати за подвижен затвор, водни помпи и вентилатори на отработените от дим.Модулът е от съществено значение за осигуряването на прецизното позициониране на вратите на огъня, което позволява контрол на различни нива - от горната до средната и средната до по -ниската позиция.Неговата адаптивност е забележителна;Той може да работи като два отделни GST-LD-8301 входни/изходни модула, като значително подобрява оперативната гъвкавост при сложни настройки.

В действителните сценарии надеждността на контролните интерфейси е доминираща.Например, в среди с високо налягане, като търговски сгради или промишлени съоръжения, способността за бързо и точно управление на вратите на пожарния затвор може да повлияе решително на резултатите от безопасността.Прозренията от множество инсталации разкриват, че интегрирането на такива модули води до значителни подобрения в времето за реакция по време на извънредни ситуации, като по този начин се засилват общите протоколи за безопасност.

Входният/изходният модул GST-LD-8303 може да се похвали с два непрекъснати кодирани адреса, като се настанява максимум 242 кода.Тази функционалност позволява на модула да получава команди за две отделни действия от контролера, предлагайки два контролни изхода и два входа за потвърждение.Работейки на нормално отворен сигнал за превключване, след като се активира, той предава този сигнал към контролера през връзката шина, задейства аларми и показва адреса на устройството за действие.В случай на повреда на модула, контролерът е програмиран да генерира аларма, като същевременно показва специфичния номер на модула, като гарантира незабавно осъзнаване на всякакви усложнения.Наличието на две двойки нормално отворени и нормално затворени контакти, в допълнение към два активни изхода, допълнително усилва възможностите на модула.Освен това тя включва откриване на линии както за вход, така и за изход, което е динамично за запазване на оперативната цялост.

Технически спецификации

Основни спецификации	Подробности
Работно напрежение	Напрежение на шината: шина 24V
	Захранване на захранването: DC24V
Монитор на тока	Ток на шината: ≤1ma
	Ток за захранване: ≤6ma
Работен ток	Ток на шината: ≤4ma
	Ток за захранване: ≤35ma
Телена система	Свържете се с контролера, използвайки неполярността сигнал два шини и се свържете с DC24V захранването с помощта на неполярност мощност две автобуси.
Капацитет на изхода	DC24V/1A (сумата от максималния капацитет на изхода на Две групи са DC24V/1A).
Режим на контрол на изхода	Пулс, ниво (реле обикновено отворено/нормално затворено пасивно Контакт изход;Времето за изтегляне на релето е 10s, когато пулсът започва).
Фабрична настройка	Двупосочен метод за проверка на нормалната линия на отворена линия.
Работна среда	Температура: -10 ℃～+55 ℃
	Относителна влажност: ≤95% (без кондензация)
Ниво на защита на черупките	IP30
Общи размери	110 мм × 86 мм × 43 мм (с долна обвивка).

Подробности за окабеляването

В света на окабеляването за модули, обозначени като „нормално отворена инспекционна линия“, обмисленият подход включва свързване на терминал 4.7kΩ терминален резистор паралелно в края на входния ред на модула, по -специално на терминала, най -отдалечен от модула.Това внимателно разположение служи за стабилизиране на сигнала, като същевременно ефективно намалява шумовите смущения.Такива мерки могат значително да засилят надеждността на системата, което й позволява да се изпълнява с по -голяма увереност.За модули, конфигурирани в състоянието на "нормално затворена проверка", се препоръчва инсталирането на 4.7kΩ резистор за прекратяване на серия на същия терминал.Тази настройка играе динамична роля за запазване на целостта на веригата, като гарантира, че системата работи предвидимо при различни оперативни условия.

Когато оценявате изходната фаза на модула, е разумно да се свързва паралелен резистор 4.7kΩ с терминална резистор с диод in4007.Тази конфигурация изпълнява две основни функции: резисторът гарантира подходящо прекратяване на сигнала, докато диодът действа като предпазна мярка срещу потенциална обратна полярност, което в противен случай може да доведе до повреда на веригата.Обмислената интеграция на тези компоненти показва нюансирано разбиране на динамиката на веригата и необходимостта от защитни мерки в електронните дизайни.

Практическият опит в полето разкрива, че внимателното внимание към детайлите в конфигурациите на окабеляването може да предотврати много общи предизвикателства, включително деградация на сигнала и повреда на оборудването.Например, техниците често наблюдават, че неуспехът на правилно прекратяване на линиите може да доведе до хаотично поведение на системата.Това подчертава стойността на спазването на установените практики, което не само насърчава по -плавна операция, но и допринася за дълголетието на оборудването.
