IRF4905 Ръководство за P-канален MOSFET: Спецификации, подробности за ПИН и заместители

P-канален MOSFET IRF4905 стои като свидетелство за съвременния напредък в силовата електроника, комбинирайки ефективността на HexFET технологията с адаптивността на пакета TO-220AB.Проектиран за превключване с висока производителност и ниска устойчивост, този MOSFET е избор за приложения, при които енергийната ефективност и надеждността са доминиращи.От автомобилни системи до решения за възобновяема енергия, IRF4905 ви дава възможност да се справите със сложните дизайнерски предизвикателства с лекота.Тази статия изследва ключовите характеристики, техническите спецификации и разнообразните приложения на IRF4905, предлагащи ценна информация за тези, които търсят стабилни решения за съвременните електронни системи.

Каталог

Преглед на IRF4905

TheIRF4905, характеризиращ се като P-канален MOSFET, отличава се с включването на усъвършенствани техники за обработка.Тези авангардни методи дават на него бързо превключване възможности, сдвоени с желано ниско съпротивление, установявайки го като опора в ефективния електронен дизайн.За да схванете сложните предимства, предлагани от IRF4905, трябва да се изследва неговите структурни и функционални елементи, които разкриват неговата гъвкавост в различни приложения.

Приемането на IRF4905 на сложни методи за обработка се възползва от напредъка в силициевите материали за намаляване на устойчивостта.Чрез минимизиране на загубата на енергия по време на електрическото предаване, тя усилва енергийната ефективност в веригите.Тези подобрения резонират дълбоко в системите, центрирани около ефективността на електроенергията, като решения за възобновяема енергия или автомобилни приложения.Навигацията на тези процеси изисква сливане на условни знания и практически опит, най-вече ценно за вас, които се стремите да подобрите производителността на устройството.

Затворен в широко признатия пакет TO-220AB, IRF4905 получава предимство от адаптивността си.Опаковката позволява безпроблемна интеграция в различни платки, което я прави подходяща за използване в потребителската електроника, както и в системите за индустриален контрол.В практически настройки често се предпочитат устройства, които хармонизират лекотата на внедряване с превъзходна производителност.Например, ефективното разсейване на топлината, комбинирано с компактен дизайн, играе съществена роля в термичното управление-област, в която практическият опит значително допълва познанията.

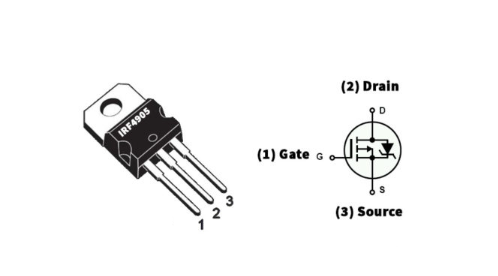

Конфигурация на ПИН

Пин №	Име на ПИН	Символ	Функция
1	Порта	G	Контролира тока в канала между източване и източник
2	Отцедете	Г	Излъчва няколко дупки
3	Източник	S	Събира някои дупки

CAD модел

Символи

Отпечатъци

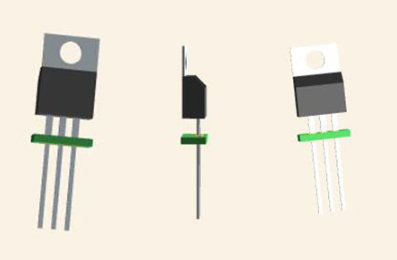

Триизмерен модел

Технически спецификации

Изчерпателен преглед на Infineon TechnologiesIRF4905PBF, подробно описвайки техническите му спецификации, атрибути и параметри на производителността, заедно с сравнение с компоненти, включващи подобни спецификации за информиран избор и оптимален дизайн на приложението.

Тип	Параметър
Фабрично време за изпълнение	12 седмици
Монтиране	През дупка
Тип монтаж	През дупка
Пакет / случай	До 220-3
Брой щифтове	3
Материал на транзисторен елемент	Силиций
Ток - Непрекъснато изтичане (ID)	74a tc
Задвижващо напрежение (MAX RDS ON, MIN)	10V
Брой елементи	1
Разсейване на мощността (MAX)	200W TC
Изключете времето за забавяне	61 ns
Работна температура	-55 ° C ~ 175 ° C TJ
Опаковане	Тръба
Серия	HEXFET®
Публикувано	1997
JESD-609 код	E3
Статус на част	Активен
Ниво на чувствителност към влага (MSL)	(Неограничен)
Брой терминации	3
Прекратяване	През дупка
ECCN код	EAR99
Терминални завършек	Matte Tin (SN) - с бариера никел (Ni)
Допълнителна функция	Новина с лавина, висока надеждност, ултра ниска устойчивост
Напрежение - номинално постоянен ток	55V
Пиковата температура на преосмисляне (° C)	250
Текуща оценка	74a
Време @ пик температура на разточване	30 секунди
Оловен терен	2,54 мм
Брой канали	1
Конфигурация на елемента	Единичен
Режим на работа	Режим на подобрение
Разсейване на мощността	200W
СВЪРЗВАНЕ НА СЛУЧАЙ	Отцедете
Включете времето за забавяне	18 ns
Тип ФЕТ	P-канал
Транзисторно приложение	Превключване
Rds on (max) @ id, vgs	20MΩ @ 38A, 10V
Vgs (th) (max) @ id	4V @ 250μa
Входен капацитет (CISS) (MAX)	3400pf @ 25v
Зареждане на портата (qg) (max) @ vgs	180nc @ 10v
Време за възход	99 ns
Източете за напрежение на източника (VDSS)	55V
VGS (MAX)	± 20V
Време за есен (typ)	96 ns
Непрекъснат ток на източване (ID)	74a
Прагово напрежение	4V
JEDEC-95 код	До 220AB
Gate to Source напрежение (VGS)	20V
Изцедете тока-Max (ABS) (ID)	64a
Източник на източник на съпротива-макс	0.02Ω
Източете за напрежение на разрушаване на източника	55V
Импулсен източник на ток-MAX (IDM)	260a
Двойно захранващо напрежение	55V
Време за възстановяване	130 ns
Температура на максимална възел (TJ)	175 ° C.
Номинални VGS	4V
Височина	19.8mm
Дължина	10.5156mm
Ширина	4.69 мм
Достигнете до SVHC	Без SVHC
Втвърдяване на радиация	Не
ROHS статус	ROHS3 съвместим
Олово безплатно	Съдържа олово, без олово

Характеристики

Параметър	Спецификация
Тип пакет	До-220
Транзисторен тип	N канал
Приложено максимално напрежение (източник на източник)	-55V
Max Gate to Source напрежение	± 20V
Макс непрекъснато изтичане на ток	–74a
Макс импулсен ток за източване	–260a
Максимално разсейване на мощността	200W
Минимално напрежение, необходимо за провеждане	-2V до -4V
Максимална температура за съхранение и работа	-55 до +175 ° C.

Ползи от прилагането на IRF4905

IRF4905 MOSFET е забележителен със своята изключителна надеждност, черта, широко оценена.Неговата здрава конструкция претърпява строга оценка, за да отговаря на строгите индустриални стандарти, като гарантира, че тя се изпълнява последователно дори при тежки условия.Това засилва надеждността на системите, използващи този компонент.IRF4905 също се занимава с затруднения с снабдяването, като е лесно достъпен чрез множество дистрибутори, като по този начин не позволява на проблемите на веригата на доставки да възпрепятстват напредъка на проекта.

IRF4905 се отличава с нискочестотни сценарии, отличаващи се с изключителната си способност да се справи с значителни токови натоварвания точно.Автомобилният и индустриалният сектор намират тази функция предимно полезна, тъй като допринася за оперативната ефективност и разширява живота на системата, като осигурява трайно и прецизно управление на тока.Подобни прозрения често се споделят от вас, които разпознават ролята на IRF4905 за оптимизиране на функционалността на системата.

Често можете да отбележите лекотата, с която стандартната конфигурация на PIN на IRF4905 се интегрира в дизайни.Това не само улеснява лесната подмяна в съществуващите рамки, но и опростява фазата на развитие на новите проекти.Простотата на приложението намалява времето и разходите, свързани с редизайн на веригата, подобрявайки сроковете и бюджетите на проекта.Това служи като фина, но влиятелна полза, което позволява безпроблемни преходи на компоненти, без да се жертва цялостната производителност или цялост на устройствата.

IRF4905 Алтернативни опции

• AM90P06-20P

• Auirf4905

Сравнителен анализ на подобни продукти

Номер на част	Производител	Монтиране	Пакет / случай	Източете за напрежението на източника (VDSS)	Непрекъснато изтичане на ток (Id)	Ток - непрекъснато изтичане (Id) @ 25 ° C.	Прагово напрежение	Gate to Source напрежение (VGS)	Разсейване на мощността
IRF4905PBF	Infineon Technologies	През дупка	До 220-3	55V	74 a	74a (TC)	4 v	20 v	200 w
IRF3205ZPBF	Infineon Technologies	През дупка	До 220-3	-	75 a	75а (TC)	4 v	20 v	170 w
IRF1010ZPBF	Infineon Technologies	През дупка	До 220-3	-	75 a	75а (TC)	4 v	20 v	200 w
Auirf4905	Infineon Technologies	През дупка	До 220-3	55V	74 a	74a (TC)	2 v	20 v	200 w
HUF75339P3	На полупроводник	През дупка	До 220-3	-	75 a	75а (TC)	-	20 v	140 w

Разнообразни приложения на IRF4905

IRF4905, P-канален MOSFET, е широко възприет в различни електронни схеми, демонстрирайки нейната ефективност при превключване и контрол на тока.Неговата огромна способност я залага на многобройни домейни, показвайки адаптивността си както за търговски, така и за индустриални цели.По -внимателно разглеждане на обширния му набор от приложения разкрива как се интегрира хармонично с днешната електроника.

DC конвертори

Съвременните електронни устройства често използват постояннотокови конвертори за поддържане на регулиране на напрежението и ефективност на мощността.IRF4905 е основен за тези преобразуватели, което позволява прецизна трансформация на напрежението и постоянна работа.Със способността си да управлява ефективно високи токове и напрежения, той служи като надежден актив за вас, които се стремят да подобрят управлението на мощността и термичната динамика, използвайки забележителните атрибути на MOSFET за оптимални решения.

Звукови системи

Светът на аудио оборудването дава приоритет на качеството на звука и усилването, а IRF4905 играе ключова роля за повишаване на аудио вярността.Улесняване на ефективното усилване на мощността, тя разширява динамичния обхват на звуковите системи, което води до по -ясен и по -въздействащ аудио изход.Интегрирането на такива компоненти ви дава възможност да изработвате по -богати слухови преживявания и да гарантирате устойчивостта на устройството, подкрепена от изключителни функции за управление на топлината.

ДВИГАТЕЛНИ ДВИГАТЕЛИ

В индустриалните приложения, предимно двигателни устройства, IRF4905 осигурява здрав контрол върху електрическите двигатели.Той поддържа ефективно превключване, което свежда до минимум енергийните отпадъци и повишава производителността сред различни изисквания за натоварване.Тази функционалност се оказва активна в секторите, изискващи постоянна ефективност и ефективност, допринасяйки за намалените оперативни разходи и по -дългия живот на оборудването.

Системи за възобновяема енергия

Тъй като възобновяемите енергийни източници като сцепление на слънчевата и вятъра на вятъра, IRF4905 се очертава като ценен компонент в тези системи.Неговата висока ефективност и ниски загуби на проводимост са ключови за оптимизиране на превръщането на естествената енергия в полезна електрическа енергия.Подобни приложения отразяват глобалното преминаване към устойчиви енергийни практики, подчертавайки екологичното съзнание и икономическата осъществимост.

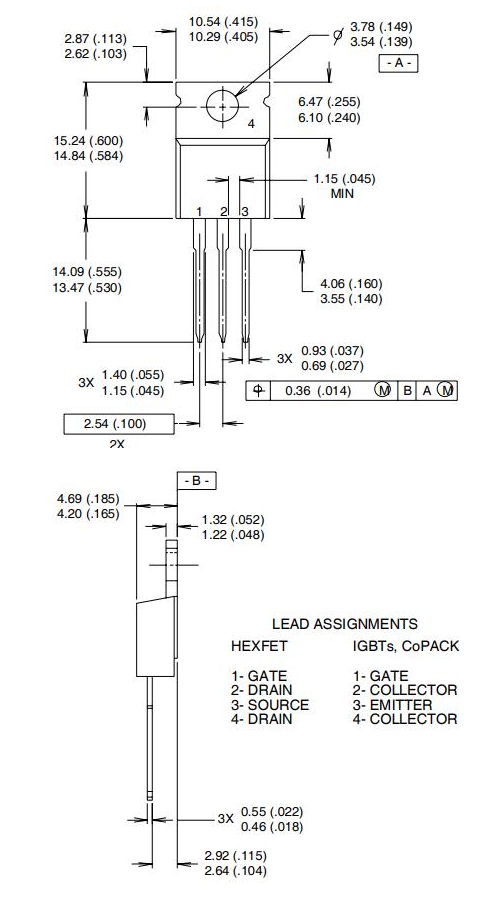

Размери

Производител

Излизайки от полупроводниците на Siemens през 1999 г., Infineon Technologies бележи трансформативна фаза в полупроводниковата индустрия.Този ключов преход постави Infineon на курс за ставане на лидер в технологичните иновации.Изхождайки от обширния опит на Siemens, Infineon предприе пътуване за разработване на сложни решения за микроелектроника, които обслужват широк спектър от приложения.

Със стратегически акцент върху научните изследвания и разработки, Infineon постоянно въвежда високоефективни решения.Този ангажимент е очевиден в тяхното предоставяне както на логика, така и на дискретни продукти, отговаряйки на динамичните и развиващите се нужди на различни сектори.Infineon Technologies представя обширна гама от логика и дискретни полупроводникови предложения, замислено изработени, за да се приведат в съответствие с нуждите на напредъка.Техният масив включва устройства, ефективни за мощност и авангардни интегрални схеми.

Продуктите на Infineon са намерили приложения в множество индустрии, като се справят с уникалните изисквания на секторите на автомобилната, индустриалната и потребителската електроника.Техният безмилостен стремеж към иновации доведе до забележителен напредък в енергийната ефективност и миниатюризация - динамични аспекти, разгледани в днешната технологична среда.

DataSheet PDF

IRF3205ZPBF таблици с данни:

IRF3205Z (S, L) .pdf

HUF75339P3 таблици с данни:

TO220B03 PKG рисуване.pdf

HUF75339P3.PDF
