Задълбочен преглед на EPM7128AETC100-7N

EPM7128AETC100-7N е универсален и компактен програмируем чип, предназначен да опрости и подобри вашите електронни проекти.Той осигурява надеждна производителност, поддържа лесни актуализации във вашата настройка и се свързва безпроблемно с различни компоненти.Това устройство е идеално за приложения като комуникационни системи и потребителска електроника, където е важна ефективната и гъвкава функционалност.Въпреки че вече не е в производство, неговите характеристики и съвместимост си заслужават да се проучи за настоящите и наследените проекти.Това ръководство ще ви преведе през основните му характеристики, спецификации и потенциални алтернативи, като ще ви помогне да вземете информирано решение.

Каталог

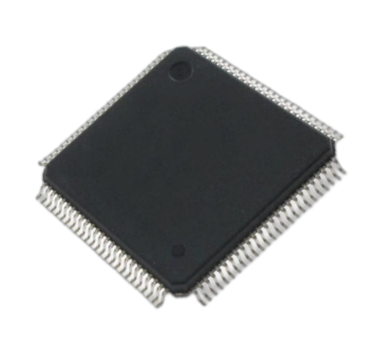

Преглед на EPM7128AETC100-7N

The EPM7128AETC100-7N е сложно програмируемо логическо устройство (CPLD) от серията Max® 7000A на Intel.Той работи при захранващо напрежение от 3.3V и предлага 128 макроклета заедно с 84 входни/изходни пина.Устройството се помещава в 100-пинов тънък четворен пакет (TQFP).Проектиран за програмируемост в системата, той поддържа максимално забавяне на разпространението от 7,5 наносекунди.Този CPLD е подходящ за различни приложения, включително комуникационни системи, индустриална автоматизация и потребителска електроника.Важно е обаче да се отбележи, че този модел е отбелязан като остарял и вече не е в производство.За нуждите на насипни покупки се препоръчва проучване на алтернативни модели или контакт с доставчици за налични акции.

CAD модел EPM7128AETC100-7N

EPM7128AETC100-7N символ

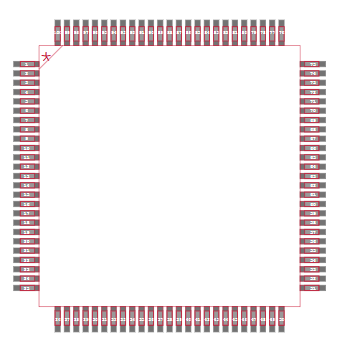

EPM7128AETC100-7N Отпечатък

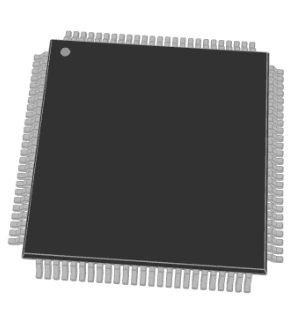

EPM7128AETC100-7N 3D модел

Основни характеристики на EPM7128AETC100-7N

Програмируемост на системата

Можете да актуализирате и променяте EPM7128AETC100-7N директно във вашата система, опростявайки промените в дизайна.

Бърза работа

С максимално време за забавяне от 7,5 наносекунди това устройство гарантира бърза обработка на вашите приложения.

Ниска консумация на енергия

Работейки в обхват на напрежение от 3V до 3.6V, той предлага ефективно използване на енергия, като помага за намаляване на общата консумация на енергия.

Универсална мащабируемост на дизайна

Снабден с 8 логически елемента или блокове, EPM7128AETC100-7N осигурява гъвкавост за мащабиране на вашите дизайни според нуждите.

Поддръжка за сложни логически функции

С участието на 128 макроклета, това устройство може да се справи с сложни логически операции, подобрявайки вашите дизайнерски възможности.

Обширна логическа реализация

Съдържайки 2500 порти, той позволява изчерпателни логически дизайни, приспособяващи широк спектър от изисквания за приложение.

Цялостна външна свързаност

С 84 входни/изходни пина, EPM7128AETC100-7N улеснява широките външни връзки, като гарантира безпроблемна интеграция с други компоненти.

Подходящ диапазон на работна температура

Проектиран да работи между 0 ° C и 70 ° C, той се представя надеждно в повечето стандартни среди.

Компактна интеграция на печатни платки

Като устройство за повърхностно монтиране, то дава възможност за ефективно използване на PCB пространство, допринасящо за по -компактни и рационализирани дизайни.

Стабилна физическа интеграция

Опакован в 100-пинов тънък четворен пакет (TQFP), EPM7128AETC100-7N осигурява трайна и надеждна физическа интеграция във вашите проекти.

Технически спецификации

Технически спецификации за Intel, EPM7128AETC100-7N.

Атрибут на продукта	Стойност на атрибут
Производител	Intel
Захранване на напрежението - вътрешно	3V ~ 3.6V
Пакет устройства за доставчици	100-TQFP (14x14)
Серия	Max® 7000a
Програмируем тип	В системния програмируем
Пакет / случай	100-TQFP
ROHS статус	ROHS съвместим
Ниво на чувствителност към влага (MSL)	3 (168 часа)
Достигане на статус	Достигнете незасегнат
Eccn	EAR99
Htsus	8542.39.0001
Пакет	Табла
Работна температура	0 ° C ~ 70 ° C (TA)
Брой макрокли	128
Брой логически елементи/блокове	8
Брой на I/O.	84
Брой порти	2500
Тип монтаж	Повърхностно монтиране
Време за забавяне TPD (1) Макс	7,5 ns
Основен номер на продукта	EPM7128

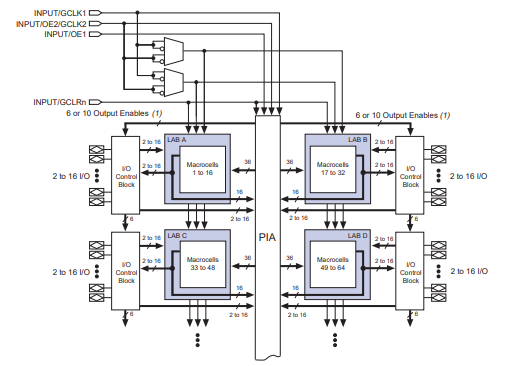

Функционална блокова диаграма

Приложения на EPM7128AETC100-7N

Опростен дизайн на системата

EPM7128AETC100-7N намалява сложността на системата чрез интегриране на множество функционалности в рамките на един чип.Това означава, че са необходими по -малко компоненти, което води до рационализирани дизайни.

Лесни надстройки на системата

Благодарение на програмируемостта в системата можете да актуализирате или промените устройството, без да променяте хардуера.Това го прави гъвкав избор за проекти, които изискват редовни актуализации.

Решения, чувствителни към мощност

С ниската консумация на енергия това устройство е добре приготвено за приложения, при които енергийната ефективност е приоритет, помагайки за удължаване на живота на системите, захранвани от батерията.

Широка периферна поддръжка

Универсалният брой на I/O позволява на EPM7128AETC100-7N да се свърже с различни периферни устройства и да обработва различни функции, което го прави подходящ за сложни настройки.

Търговски приложения

Диапазонът на работна температура от 0 ° C до 70 ° C осигурява надеждни показатели в повечето търговски среди, осигурявайки надеждна работа за редица употреби.

Предимства и недостатъци на EPM7128AETC100-7N

Предимства

• Високата интеграция намалява сложността на системата

• Програмируемостта в системата позволява лесни актуализации

• Ниска енергия за използване отговаря на енергийно чувствителни проекти

• Универсален брой I/O поддържа много функции

• Работи надеждно в търговски температурни граници

Недостатъци

• маркиран като остарял, ограничавайки бъдещата наличност

• може да не отговаря на изискванията на високоефективни приложения

• Изисква специфичен дизайнерски опит за ефективна употреба

EPM7128AETC100-7N Алтернативи

Номер на част	Производител	Основни характеристики	Използвайте случай/бележки
EPM7128AETC100-7N	Intel	Повърхностно монтиране, пакет 100-TQFP (14x14), 128 макроклета, 84 I/O пинове, 2500 порти и максимално време за забавяне от 7,5 ns.Работи с захранване на напрежение от 3V ~ 3.6V.	Най -доброто за дизайни, нуждаещи се от умерени I/O, логически елементи и макроклий с бърза производителност (7,5 ns забавяне).
EPM7128AETC144-10	Intel	Повърхностно монтиране, пакет от 144-LQFP (20x20), 128 макроклета, 100 I/O пина, 2500 порти и максимално време за забавяне от 10 ns.Работи с захранване на напрежение от 3V ~ 3.6V.	Идеален за приложения, нуждаещи се от повече I/O пинове и умерена скорост (10 ns закъснение), идеални за по -големи вериги.
EPM7128AETC100-7	Intel	Повърхностно монтиране, пакет 100-TQFP (14x14), 128 макроклета, 84 I/O пинове, 2500 порти и максимално време за забавяне от 7,5 ns.Работи с захранване на напрежение от 3V ~ 3.6V.	Подходящ за проектирани в космоса дизайни, които изискват ефективна производителност и умерени времена на забавяне.
EPM7128AETC100-10	Intel	Повърхностно монтиране, пакет 100-TQFP (14x14), 128 макроклета, 84 I/O пина, 2500 порти и максимално време за забавяне от 10 ns.Работи с захранване на напрежение от 3V ~ 3.6V.	Най -доброто за приложения, които могат да понасят малко по -високи времена на забавяне (10 ns) и да се нуждаят от компактен дизайн.

Ръководство за покупка за EPM7128AETC100-7N

Когато обмисляте EPM7128AETC100-7N за вашите проекти, е важно да се отбележи, че този модел е маркиран като остарял и вече не е в производство.Това може да повлияе на наличността и подкрепата.Освен това, докато устройството предлага максимално забавяне на разпространението от 7,5 наносекунди, е от съществено значение да се прецени дали тази производителност се приведе в съответствие с изискванията на вашето приложение.

Като се имат предвид тези фактори, може да искате да изследвате алтернативни модели или по -нови устройства, които предлагат подобни функционалности и в момента се поддържат.Консултацията с доставчици или технически експерти може да ви помогне да идентифицирате подходящи замествания, които отговарят на нуждите на вашия проект.

Информация за производителя

Intel Corporation е водеща американска технологична компания, известна със своите полупроводникови иновации.Със седалище в Санта Клара, Калифорния, Intel е начело на разработването на микропроцесори и интегрирани схеми, които захранват широк спектър от изчислителни устройства.През годините компанията разшири своите продукти за продукти, за да включва чипсети, контролери на мрежовия интерфейс и графични обработващи единици, наред с други технологии.Приносът на Intel е оформил значително съвременния изчислителен пейзаж, което го прави ключов играч в технологичната индустрия.

Заключение

EPM7128AETC100-7N е универсален CPLD, който предлага програмируемост в системата, ниска консумация на енергия и редица опции за I/O, което го прави подходящ за различни приложения.Важно е обаче да се отбележи, че този модел е отбелязан като остарял и вече не е в производство.Ето защо, когато обмисляте това устройство за вашите проекти, е препоръчително да проверите текущата наличност и да проучите алтернативни модели, които предлагат подобни функционалности и се поддържат в момента.

DataSheet PDF

EPM7128AETC100-7N лист с данни:

EPM7128AETC100-7N.PDF

EPM7128AETC100-7N.PDF
