Таблица на векторната векторна таблица: Архитектура, управление и приложения

Това ръководство изследва таблицата за прекъсване на вектора, компонент на компютърната архитектура, който свързва хардуерните прекъсвания към реакциите на софтуера.Разбирайки как се управляват прекъсванията, можем да видим как системите се справят безпроблемно, от рутинни операции до спешни случаи.Ще разгледаме как миналите методи оформят текущите практики и как тези механизми влияят върху производителността и надеждността на съвременните изчисления.Присъединете се към нас, докато разкриваме значението на тази тема както в теорията, така и в приложенията.

Каталог

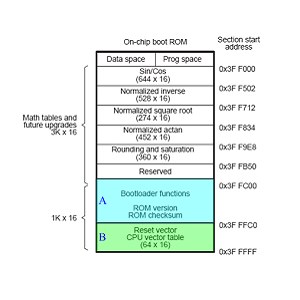

Прекъсване на векторната таблица

Разбирането на идентифицирането на източниците на прекъсване е важно за определяне на адреса на влизане на съответната рутинна услуга за прекъсване, обикновено известна като вектор за прекъсване.В PC/AT Architecture този процес се подпомага чрез генериране на идентификационен код за прекъсване, наречен номер на типа на прекъсване, който може да произхожда от различни източници, като например да бъде директно кодиран в инструкция или автоматично генериран от процесора.По време на процедурата за реакция на прекъсване, програмируемият контролер за прекъсване 8259A (PIC) доставя номера на типа на прекъсване, съответстващ на прекъсването на най-висок приоритет, изискващ незабавно внимание.Тази приоритизация гарантира, че спешните задачи получават навременна услуга, отразявайки по -широкия принцип на ефективно разпределение на ресурсите в дизайна на системата.Математическите отношения, управляващи този процес, са ясни: номерът на типа прекъсване, умножен по четири, добива първоначалния адрес на вектора на прекъсването, от който следващите четири единици за съхранение предоставят входна точка към рутината за прекъсване на услугата.Този структуриран подход не само повишава ефективността на обработката на прекъсванията, но също така показва значението на систематичната организация при изчисленията.На практика разбирането на тази връзка е безценно за отстраняване на грешки и оптимизация, тъй като проследяването на векторите за прекъсване може да помогне за разкриване на затруднения или неефективност в рамките на рутинните процедури.Съвременните архитектури на операционната система често включват подобни принципи на приоритизиране на задачите и управление на прекъсването, като подчертават тяхната роля в поддържането на ефективността на системата.Неназначенията на таблицата за прекъсване на вектора подчертават динамичното взаимодействие между хардуер и софтуер в управлението на системните ресурси, разкривайки обмисления дизайн за създаване на отзивчиви и надеждни изчислителни среди.

Въведение

Входната точка за програмата за обслужване на прекъсване е сложно дефинирана от комбинация от компенсиране и базова стойност на сегмента.Всеки вектор за прекъсване заема 4 байта памет, отразявайки значителен аспект на това как архитектурата 8086 умело управлява както хардуерните, така и софтуера прекъсва.Таблицата за прекъсване на вектора, която се намира в най -ниската 1kB от системната памет 8086, служи като хранилище.Той съхранява 256 вектора за прекъсване, щателно организиран във възходящ ред въз основа на номера на типа прекъсване.

По време на събитие за прекъсване, процесорът поема роля за определяне на местоположението на съответния вектор за прекъсване в тази таблица.Това определяне се ръководи от номера на типа на прекъсване, получен от интерфейсната верига.Подобен процес не само показва ефективността на архитектурата на процесора, но и подчертава добре структурирания механизъм за обработка на прекъсване.Извличането на вектора за прекъсване дава възможност на процесора да пренасочва програмата протича гладко към подходящата рутинна услуга за прекъсване, като гарантира, че системата реагира бързо на различни събития.

Разбирането на нюансите на този процес може да бъде значително обогатено чрез разглеждане на практически приложения.Например, способността за бързо достъп и изпълнение на рутини за прекъсване може да означава разликата между успех и неуспех.Дизайнът на таблицата за прекъсване на вектора улеснява систематичния метод за управление на множество видове прекъсвания, което е особено добро в среда, където времето и надеждността имат значителна тежест.

Зависимостта на архитектурата от дефинирано изместване и базова стойност на сегмента илюстрира по -широк принцип в компютърните науки: равновесието между структурата и гъвкавостта.Това равновесие резонира с темите в софтуерния дизайн, където добре дефинираните интерфейси и протоколи допринасят за разработването на по-поддържани и мащабируеми системи.Анализът на това как 8086 управлява прекъсванията позволява на човек да привлича паралели със съвременните системи, които продължават да нарастват по сложност и способности, но все още се облекчават на принципите, установени преди десетилетия.

80x86 архитектурна векторна таблица за прекъсване на архитектурата

Архитектурата 80x86 сложно организира всички вектори за прекъсване в определена зона на паметта, образувайки това, което се нарича таблица за вектор на прекъсване.Тази таблица е систематично подредена въз основа на номера на типа прекъсване, като ефективно действа като директория на адреси за влизане за прекъсване на рутините на услугите (ISRS).Тази таблица не е фиксирана единица, тя притежава способността да бъде динамично променена на ниво на операционната система, което води до съществени разлики в различните системи.Тази присъща гъвкавост подчертава способността на архитектурата да се адаптира към множество оперативни изисквания и хардуерни конфигурации.

Основната функция на таблицата за прекъсване на вектора е да се даде възможност за ефективно управление на прекъсванията, които се използват за работа с асинхронни събития.Всеки запис в таблицата съответства на определен тип прекъсване, което позволява на процесора бързо да идентифицира подходящия ISR, когато възникне прекъсване.Този механизъм е важен за поддържане на отзивчивостта на системата, особено при сценарии, при които множество процеси или нишки се отнасят до ресурси на процесора.

Възможността за динамично актуализиране на векторната таблица за прекъсване е ключова характеристика, която помага на операционните системи да подобрят производителността и да управляват по -ефективно ресурсите.Например, когато се добави ново устройство, операционната система може да актуализира таблицата с нови ръководители на прекъсвания, без да изисква рестартиране на системата.Тази гъвкавост отразява нарастващия акцент в съвременните изчисления върху адаптивността и мащабируемостта.

Intel си запазва 32 номера на прекъсвания (0x00 до 0x1f) за защитен от процесора режим, които обработват системни събития като Divide-Zero грешки или невалиден достъп до паметта.В Linux системните прекъсвания започват от 0x20, като ги поддържат отделни от запазените прекъсвания.Това разделяне подчертава значението на структурирания подход за управление на прекъсванията.Например, прекъсването на нулиране за чипа 8259 е добра част от системата за обработка на прекъсвания на Linux, което помага на операционната система да се възстанови ефективно от грешки.
