JRC4558 Ръководство за OP-AMP: Характеристики, приложения и еквивалентни компоненти

Оперативните усилватели (OP-AMPS) са неразбраните герои от света на електрониката, образувайки гръбнака на безброй вериги и устройства.Сред многобройните налични опции, JRC4558 се откроява като универсален и надежден двоен OP-AMP, известен с изключителната си производителност в аудио, обработка на сигнали и след това.В тази статия ние изследваме спецификациите на JRC4558, конфигурацията на ПИН, функциите, алтернативите и приложенията, предлагайки практически прозрения за вас.Независимо дали проектирате аудио оборудване с висока точност, изграждане на прецизни вериги или изследване на творчески електронни решения, JRC4558 обещава адаптивност и надеждност.Нека да се разровим в техническото Marvel, което прави тази опция за надежден избор в различни домейни.

Каталог

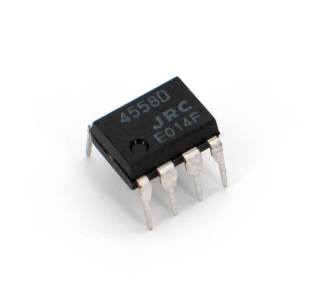

Преглед на JRC4558

Историята на JRC4558 Показва ви, тъй като служи като предпочитан двуоперативен усилвател.Неговата примамливост се крие в значително усилване на напрежението и впечатляващо висок входен импеданс, който предлага.Представен на видно място в безброй аудио и електронни схеми, тази интегрална верига на базата на силиций може да се похвали с адаптивност, като пакети като SOP и DIP подобряват привлекателността си в дизайна на веригите на педалите.Сред примамливите спецификации са усилването на напрежението от 100 dB, приветстващ входен импеданс от 5 мегаома и гъвкав диапазон на захранване от ± 4V до 18V.Тези атрибути, комбинирани с достъпност, го правят предимно привлекателен в очите на тези, които знаят.

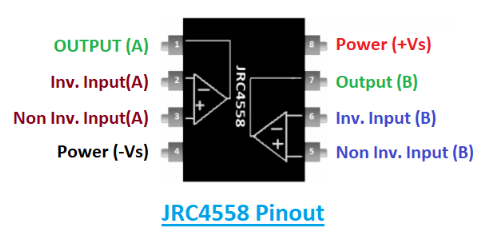

Със стандартна 8-пинова настройка, JRC4558 грациозно облекчава в сложни вериги.Пин 8 е обозначен за положителното вход за захранване.Пин 4 се грижи за отрицателния вход на мощността.Изходните щифтове 1 и 7 се споделят между двата оперативни усилвателя.Инвертиращите входове са присвоени на PINS 2 и 6. Неинвертиращите входове намират дома си на PINS 3 и 5. Овластени с вътрешна компенсация и забележителен входен импеданс, всеки оперативен усилвател осигурява похвално представяне при различни ситуации на захранване.

JRC4558 на крачки от архетипа на идеален оперативен усилвател, но максималното му усилване на напрежението от 100 dB и скорост на убийство от 1,7V/μs подходящо осигурява залата, необходима за повечето задачи за обработка на аудио и сигнал.Неговото умение за производство на по -високи изходни напрежения над входа го прилага към приложения, обхващащи усилватели, сравнители и интегратори.Friedrich в своята работа с единствено +5V захранване, нежно отделя необходимостта от -5V колега, отеквайки съвременни тенденции за рационализиран, енергийно ефективен дизайн.

ПИН оформление

Пин №	Име на ПИН	Описание на щифта
1	Навън (а)	Изходният щифт на OP-AMP a
2	Инвертиране на вход (A)	Инвертиращият входен щифт на OP-AMP a
3	Вход без обръщане (A)	Входният щифт на неинвертиращия вход на OP-AMP a
4	Мощност (-vs)	Наземен или отрицателен терминал за захранване
5	Справка	Входният щифт на неинвертиращия вход на OP-AMP B
6	Изход	Инвертиращият входен щифт на OP-AMP B
7	Мощност (+vs)	Изходният щифт на OP-AMP B
8	+Vs	Положителен терминал за захранване

Функции и спецификация

Функция	Спецификация/подробности
Диапазон на захранване на напрежението	± 5V до ± 15V
Честотна лента	3MHz
Брой оперативни усилватели	Две (двойни оперативни усилватели в един пакет)
Форма за интегрирана верига	8-пинов IC
Работен температурен диапазон	0 ° C до 70 ° C.
Скорост на убиване	1.7V/µs
Усилване на напрежението на сигнала	До 100 dB
Налични пакети	8-пинови пакети SOP и DIP
Честотна компенсация	Не се изисква
Проблеми с фиксиране	Няма
Текущо потребление	Ниско
Съвместимост на захранването	Поддържа единични и двойни настройки за захранване
Диференциален диапазон на напрежението	Широк диапазон с голямо настаняване в общ режим
Проследяване на параметрите	В определени температурни диапазони
Съвпадение на фазата и печалбата	Осигурен между усилватели
Входни транзистори	Ниско шумно
Разходи	Значително рентабилен
Целеви приложения	Преносими и батерия, работещи с батерии
PIN съвместимост	Индустриален стандарт;Съвместим с LM358 и MC1458
Надеждност	Доказано в търговско оборудване и устройства

Еквиваленти и алтернативи

•NE5532

•LM158

•LM158A

•LM358

•LM358A

•LM2904

•LM2904Q

•LM4558

•LM74

Приложения

Усилване на сигнала

OP-AMP на JRC4558 показва своята гъвкавост в редица среди, адаптирайки ефективно в автомобилните системи, за да подобри усилването на сигнала.Надеждното му представяне продължава дори при предизвикателните условия за работа на превозното средство, осигурявайки безпроблемно пътуване.В наземните системи OP-AMP се отличава, като предлага стабилност и консистенция, главно там, където се търси прецизност между различни компоненти.Можете да сте запознати с различията на подобни OP-AMPs и да признаете, че постигането на такава надеждност често включва щателно подбор на компоненти, подходящи за специфични оперативни настройки.

Преносима технология

Интегрирането на JRC4558 в преносими устройства носи предимството на ниската консумация на мощност, функция, която удължава живота на батерията и се вписва в потребителските желания за удобство и издръжливост.Това е стабилно боравене със сигнални задачи, като същевременно поддържането на енергийната ефективност печели от вас, фокусирани върху рафинирането на преносима технология.Устройства като Digital Signal Processors използват превъзходните възможности за интеграция на OP-AMP, безпроблемно смесване на функционалността с иновациите.

Проба и задържане на вериги

JRC4558 намира своята ниша в проби и задържа вериги, ключови в аналогови-дигитални процеси за преобразуване, които поддържат съвременната комуникация.Този изключителен дизайн на OP-AMP улеснява прецизността и минималното изкривяване на сигнала, аспекти, които можете да оцените, когато се стремите към точност в работата по обработка на сигнали.Това гарантира, че жизнената линия на цифровата комуникация остава необезпокоявана.

Системи за сигурност

В рамките на алармите за проникване JRC4558 се откроява с чувствителността и отзивчивостта си към промените в околната среда.Можете да оцените компоненти, които осигуряват минимално поддържане, поддържайки тяхната бдителност срещу неоторизиран достъп.Природният характер на веригата насърчава лесното прототипиране и оптимизация, като ви помага в стремежа ви към надеждни решения.

Аудио и мултимедия

В света на аудио миксерите и рекордерите търсенето на звук с висока точност е изпълнено от JRC4558, който играе безценна роля за обогатяването на слуховото преживяване.Често можете да подчертаете ролята на OP-AMP в подобряването на звука, превръщайки слаби аудио сигнали в артикуларни изходи.Неговата релевантност се разпростира върху DVD плейърите, като подчертава влиянието му в технологията за развлечения, като предлага завладяващо изживяване.

Функционална схема

Отвъд тези специфични приложения, JRC4558 отстоява ролята си в генераторите на функциите, сравнителите и схемата на инструментариите, илюстрирайки нейната адаптивност.Дълготрайните таймери и мултивибраторите също се възползват от стабилността и точността на OP-AMP.Можете да намерите изпълнение в способността на JRC4558 да предлага цялостни решения в различни дизайни на вериги, което позволява опростени подходи към сложни интегрирани системи.

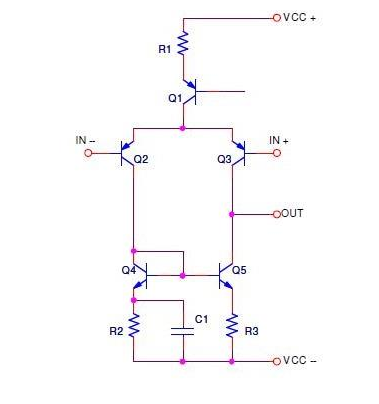

Вътрешен входен етап

В началния етап на входната конфигурация, диференциалният усилвател на двойка (LTP) с дълги опашки (LTP) си сътрудничи с текущо огледало, настройка, широко известна за неговата адептиране при поддържането и подобряването на верността на входните сигнали.Този монтаж интегрира компоненти като Q1, Q2, Q3, Q4, Q5, R1, R2, R3 и C1 за насърчаване на балансираната обработка на сигнала, създавайки основа на прецизността в електронния свят, където колебанията и прекъсванията могат да се тълкуват облачните данни.

Диференциален усилвател с дълги опашки (LTP)

Същността на LTP диференциалния усилвател се намира в неговата конфигурация с перфектно съвпадащи транзистори, Q1 и Q2.Тази синхронност е активна за минимизиране на шума от общ режим, който често преследва високоточните електронни системи, намаляваща яснотата на сигнала.Поддържайки тези транзистори идентични, усилвателят не само намалява шума, но и повишава честотната лента, кулминирайки в повишена производителност, която отразява вашето намерение.

Текущо внедряване на огледало

Включвайки компонентите Q3, Q4 и R1, текущото огледало действа като ключов механизъм за постигане на постоянен ток на диференциалната двойка.Непоколебимият ток допринася за линейността на усилвателя, като силно влияе върху неговата оперативна надеждност при различни сценарии на натоварване.Архитектурата на огледалото значително влияе върху установяването на надеждна точка на отклонение за LTP, като по този начин засилва стабилността на усилването и гарантиране на постоянната ефективност на усилвателя.

Интеграция на капацитивни елементи

Кондензаторът С1 е адекватно включен в тази система, хармонизирайки с резистивни елементи R2 и R3 за умело да управлява честотната реакция.Чрез избора на стойности на тези компоненти, пагубните ефекти на паразитните капацитети са смекчени, ограничаващи трептения, които биха могли да дестабилизират усилвателя.Този стратегически подход помага за отклоняване на изкривяването на сигнала, поддържайки девствен сигнал през различни честотни диапазони.

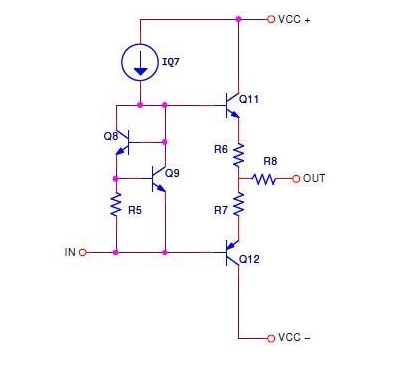

Изходен етап

В усъвършенствания дизайн на изходния етап, VBE умножителят се откроява със своята забележителна роля за коригиране на тока на отклонение в усилвателя за последователи на класа AB Push-Pull.Този основен елемент гарантира, че усилвателят отговаря на високите токови изисквания, задача, често повлияна от инженерната финес.Често можете да срещнете предизвикателства като кръстосано изкривяване, което възниква от температурните промени или променливостта на компонентите.Опитът показва, че правенето на прецизни ощипвания по време на фазата на проектиране може значително да облекчи тези предизвикателства.

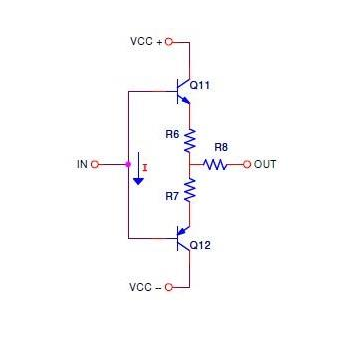

Класически модел, JRC4558, работи в рамките на изходния диапазон, който обикновено остава с около 1,5 V от захранващото напрежение.Като се има предвид, че този фактор е динамичен за повишаване на общата производителност.Във връзка изходните резистори R6, R7 и R8 допринасят забележително за целостта на системата.Тези компоненти не само улесняват текущия баланс, но и насърчават топлинната стабилност.Тяхната функция за предотвратяване на вредно директно натоварване между транзистори предотвратява потенциалната неефективност или повреда.

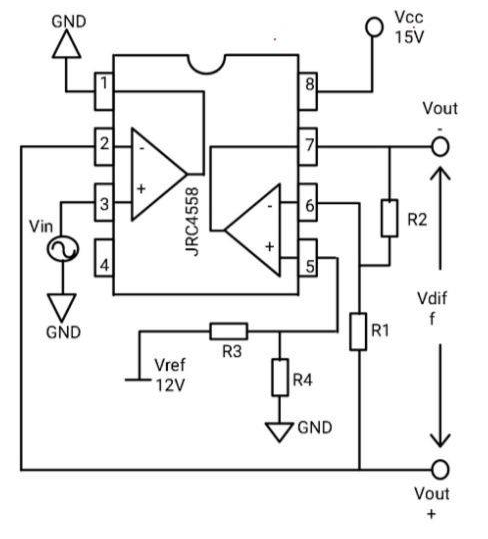

Работа на jrc4558 OP-AMP

Разнообразните възможности на OP-AMP на JRC4558 чрез неговите функции като усилване, интеграция и диференциация.Той се оказва силно съвместим с системи с едно напрежение, често се появяват в настройките на преобразуватели и блокове за усилване на постоянен ток, заедно с други аналогови схеми.Капацитетът му за диференциално усилване се откроява, умело трансформира единичен вход в диференциален изход.Тази трансформация се постига чрез педантични дизайни на вериги, които гарантират превъзходна линейност.

В действителните сценарии настройката включва двойни първични усилватели.Един усилвател служи като буфер, произвеждайки VOUT+.Едновременно с това, вторият усилвател обръща входния сигнал, генерирайки VOUT- срещу 12V показател.Това произвежда диференциален изход, VDIFF, определен от специфични диапазони на напрежение, изчислен с помощта на предварително установени уравнения.Такива методологии гарантират прецизен контрол върху изходните сигнали, демонстрирайки тяхната полезност при точна обработка на сигнала.

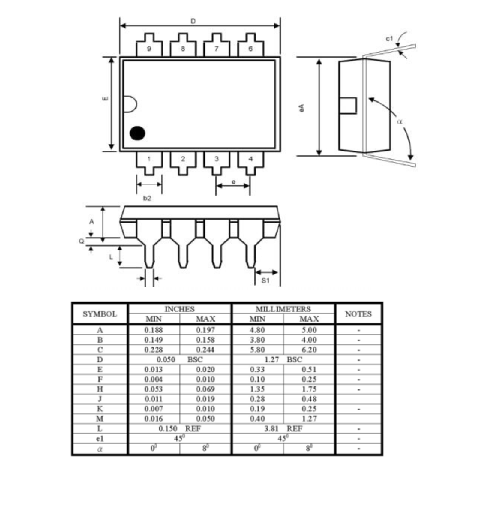

Размерени подробности за JRC4558

Заключение

Оперативният усилвател JRC4558 стои като крайъгълен камък в света на електрониката, празнуван заради своята гъвкавост, надеждност и изключителна ефективност в различни приложения.От аудио обработка до прецизно обработка на сигнала, този двоен OP-AMP осигурява забележителна адаптивност, което го прави надежден избор за вас.Неговите стабилни спецификации, експлоатация на нисък шум и достъпна цена подчертават трайната му привлекателност в редица иновативни дизайни.Независимо дали подобряване на качеството на звука, осигуряване на стабилно усилване на сигнала или захранване на творчески електронни решения, JRC4558 продължава да бъде активен компонент, преодолявайки пропастта между простотата и усъвършенстването в електронните схеми.
