LC4384C-75FTN256C: Високопроизводителна CPLD за ефективна цифрова логика и приложения с ниска мощност

LC4384C-75FTN256C е мощна програмируема част от логическото устройство от серията ISPMACH 4000C и е проектирана за проекти, които се нуждаят от интелигентни цифрови решения с ниска мощност.Това устройство е универсално със своите 384 макроклета и 192 входни/изходни щифтове и работи на ниска мощност, което го прави ефективен.Това ръководство ще изследва ключовите характеристики на устройството, техническите детайли и употребите, показвайки как подобрява производителността и ефективността на цифровите системи.

Каталог

LC4384C-75FTN256C Описание

The LC4384C-75FTN256C е високоефективно сложно програмируемо логическо устройство (CPLD) от решетъчния полупроводник, принадлежащ към семейството на ISPMACH 4000C.Той е проектиран да се погрижи за приложения, изискващи гъвкави решения за цифрова логика със строг отпечатък с ниска мощност.Устройството разполага с 384 макроклета и 192 входни/изходни пина, които осигуряват значителна гъвкавост за различни дизайнерски нужди.Неговото програмиране и работното напрежение на основното ниво варират от 1,65V до 1,95 V, осигурявайки ефективно управление на мощността.Ключовите показатели за ефективност на LC4384C-75FTN256C включват забавяне на разпространението от 7,5 ns и работна честота, която може да достигне до 168 MHz.Тази комбинация от скорост и отзивчивост го прави идеален за високоскоростни приложения за обработка на данни.Устройството поддържа множество I/O стандарти като 3.3V, 2.5V и 1.8V LVCMOS, с 5V-толерантни входове, за да се съобразят с широк диапазон от нива на сигнала.Всяка макроклела се подобрява с индивидуални контроли за часовник, нулиране, предварително зададено и активиране на часовника, което позволява прецизно управление на логическите операции.

Ако търсите да добавите надеждни, ефективни и високоефективни логически устройства към вашите продукти, LC4384C-75FTN256C е чудесен избор.И ако мислите да направите групова поръчка, ще можете да се възползвате изцяло от това, което тази усъвършенствана технология може да предложи за вашите приложения.

LC4384C-75FTN256C CAD модели

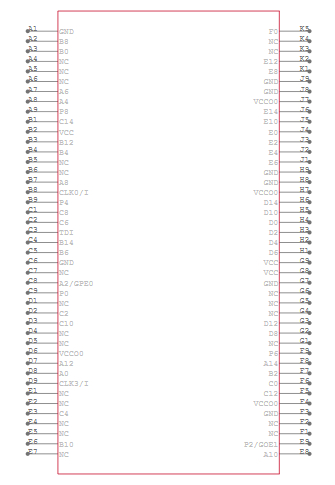

LC4384C-75FTN256C Символ

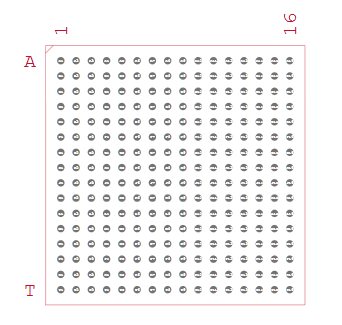

LC4384C-75FTN256C Отпечатък

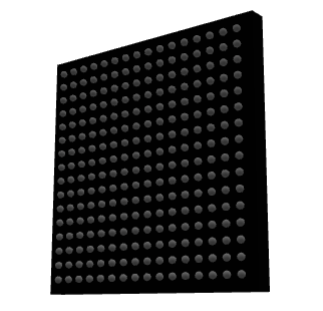

LC4384C-75FTN256C 3D модел

LC4384C-75FTN256C функции

• Висока производителност: LC4384C-75FTN256C работи с впечатляваща максимална честота до 178,57 MHz, съчетана с ниско забавяне на разпространението от 7,5 ns.Това гарантира възможностите за обработка на данни SWIFT и бързи времена на реакция за високоскоростни цифрови среди.

• Програмируемост в системата (ISP): Това устройство поддържа програмиране в системата чрез съвместим с IEEE 1532 интерфейс.Тази функция позволява лесни актуализации на фърмуера директно на веригата, без да е необходимо премахване на устройството, опростяване на поддръжката и надстройките.

• Подобрени макрокли: Оборудван с 384 макроклета, всяка от които е способна на независим часовник, нулиране, предсказване и часовник да даде възможност за контрол.Тази подредба предлага обширна гъвкавост и прецизност при управление на сложни логически операции за персонализирани цифрови логически дизайни.

• Универсална I/O поддръжка: CPLD може да се похвали с 192 входни/изходни пинове, които са съвместими с множество стандарти за напрежение, включително 3.3V, 2.5V и 1.8V LVCMOS.Той също така поддържа 5V-толерантни входове, което подобрява съвместимостта с по-старите наследени системи и различни цифрови екосистеми.

• Ниска консумация на енергия: Той е проектиран да работи ефективно в диапазона на основното напрежение от 1,65V до 1,95V, което го прави отличен избор за приложения, при които е необходима ефективност на мощността.Тази ниска консумация на енергия помага за минимизиране на топлинната продукция и повишаване на надеждността на системата.

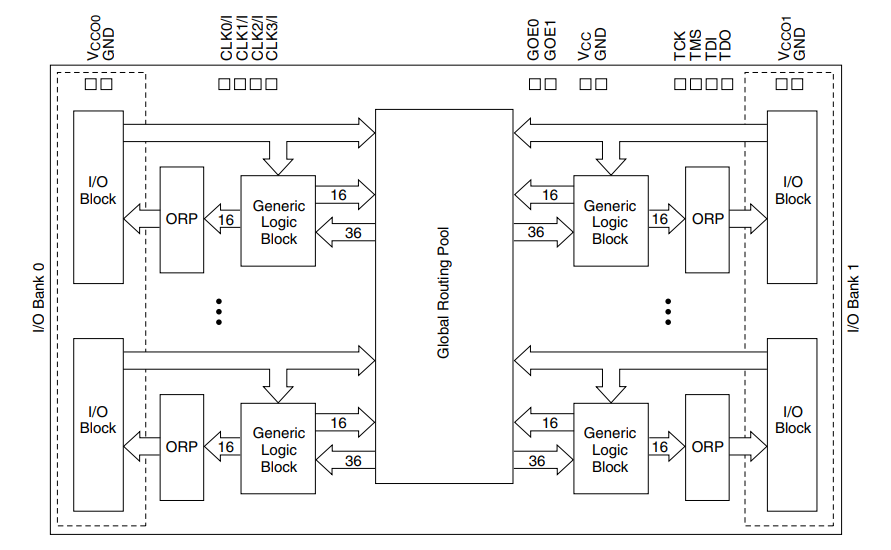

LC4384C-75FTN256C Блок-диаграма

The LC4384C-75FTN256C Блок-диаграма показва вътрешната структура на програмируемо логическо устройство.Той е организиран около централен глобален пул за маршрутизиране (GRP), който свързва всички части на устройството, като гарантира бърза и гъвкава комуникация между компонентите.От всяка страна на диаграмата има I/O банки (I/O Bank 0 и I/O Bank 1), които обработват входни и изходни сигнали до и от устройството.Тези банки са свързани с пулове за маршрутизиране (ORP), които управляват потока от данни между I/O блоковете и общите логически блокове (GLB).Общите логически блокове (GLB) са основните обработващи единици, които извършват логически операции.Те са свързани с ORPS за вход и изход и са свързани към GRP за комуникация с други GLB, което позволява да се създадат сложни логически функции.В горната част, диаграмата показва часовник и контролни входове за управление на времето и работата на устройството, включително множество сигнали на часовника и JTAG входове за програмиране и тестване.Диаграмата илюстрира как устройството е проектирано за гъвкава логическа реализация с високоскоростни връзки и ефективно маршрутизиране на сигнала.

LC4384C-75FTN256C Спецификации

Тип	Параметър
Производител	Решетъчна полупроводникова корпорация
Серия	ISPMACH® 4000C
Опаковане	Табла
Статус на част	Остарял
Програмируем тип	В системния програмируем
Време за забавяне TPD (1) Макс	7,5 ns
Захранване на напрежението - вътрешно	1.65V ~ 1.95V
Брой логически елементи/блокове	24
Брой макрокли	384
Брой на I/O.	192
Работна температура	0 ° C ~ 90 ° C (TJ)
Тип монтаж	Повърхностно монтиране
Пакет / случай	256-фунт
Пакет устройства за доставчици	256-FTBGA (17x17)
Основен номер на продукта	LC4384

LC4384C-75FTN256C Генеричен логически блок

The Генеричен логически блок (GLB) на LC4384C-75FTN256C обработва логическите операции, използвайки гъвкав и ефективен дизайн.Той получава 36 входа от глобалния пул за маршрутизиране (GRP), които се комбинират с помощта на AN и масив, за да формират 83 условия на продукта.Тези продуктови термини са основни логически комбинации, които се управляват от логически разпределител.Логическият алокатор разпределя тези изделия на продукта на 16 макроклета, които са основните обработващи единици.Тези макрокли изпълняват логически функции, включително комбинирани и последователни операции.Те се синхронизират от генератор на часовник, като се използват четири часовникови сигнала (CLK0 до CLK3), което позволява прецизно управление на времето.Всяка макрокъл може да изпрати своя изход обратно към GRP или към пула за маршрутизиране на изхода (ORP) за по -нататъшна обработка.Те поддържат обратна връзка за внедряване на сложни държавни машини и последователни схеми.Дизайнът на GLB е изключително гъвкав, позволява сложни логически функции с ефективно управление на маршрута и време, подходящ за усъвършенствани цифрови дизайни.

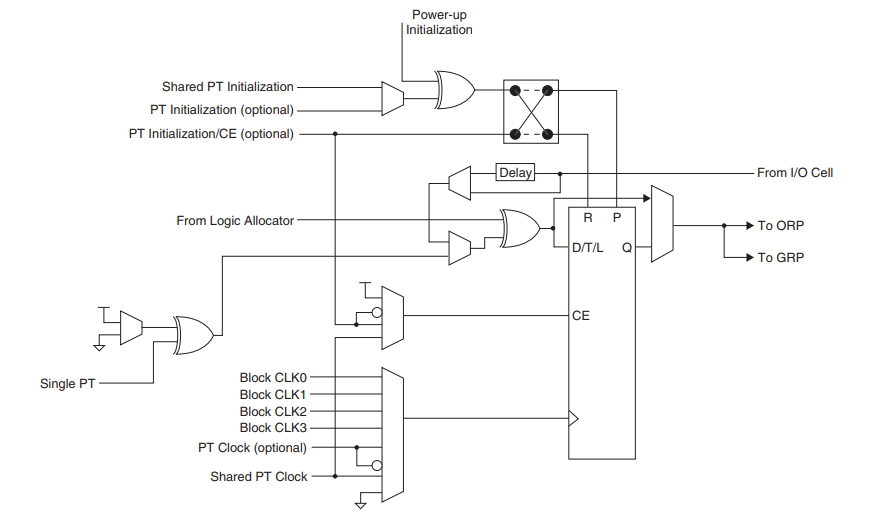

LC4384C-75FTN256C Макрокче

The Макрокъл на LC4384C-75FTN256C е проектиран за гъвкава и ефективна логическа обработка.Той получава входове от разпределителя на логиката и може да се инициализира, използвайки различни методи, включително споделена инициализация на PT и инициализация на захранването, като гарантира известно състояние на стартиране.Макроклелът поддържа множество източници на часовник като блокови часовници (CLK0 до CLK3), PT часовник и споделен PT часовник, като часовникът на часовника избира подходящия източник за прецизно управление на времето.В основата си A D/T/L Flip-Flop работи в различни режими, D (данни), T (превключване) или L (Latch) и разполага с вход за активиране на часовника (CE) за условно часовник.Изходите от макроклета могат да бъдат насочени към пула за маршрутизиране на изхода (ORP) за външни връзки или глобалния пул за маршрутизиране (GRP) за вътрешна обратна връзка, което позволява сложни логически функции и ефективно маршрутизиране на сигнала.Елементът за забавяне гарантира правилното подравняване на времето и подравняването на сигнала, което прави макроклела силно адаптивен за усъвършенствани цифрови дизайни.

Приложения LC4384C-75FTN256C

Дигитални логически приложения

Този CPLD се отличава с обработката на персонализирани логически функции, като държавни машини и логика на лепило, осигурявайки гъвкаво решение за създаване на персонализирани цифрови интерфейси и пътища.Способността му да управлява ефективно сложните логически схеми го прави основен избор за оптимизиране на хардуерните функционалности.

Дизайн на микроконтролер и система на чип (SOC)

LC4384C-75FTN256C подобрява микроконтролерните системи, като предлага допълнителна логика за поддържане на повишена функционалност.Той може да служи като компонент в SOC дизайни, където е необходимо интегриране на множество устройства на един чип, като по този начин подпомага намаляването на общите системни разходи и консумацията на енергия.

Вградени системи

Със своята система за програмиране в системата и възможности за много напрежение I/O, това устройство е идеално подходящо за вградени системи.Той позволява актуализации в движение и корекции на системата, без да е необходимо обширни прекъсвания, което го прави идеален за приложения, изискващи висока надеждност и адаптивност.

Системи за индустриален контрол

В индустриалната среда LC4384C-75FTN256C допринася за автоматизацията и контрола на процесите.Неговият здрав дизайн гарантира надеждна работа при предизвикателни условия, което го прави ценен компонент за управление на сложни индустриални процеси и машини.

Автомобилна електроника

Ниската консумация на мощност на устройството и възможностите за обработка на високоскоростни данни го правят отличен избор за автомобилна електроника.Използва се в приложения, вариращи от единици за контрол на превозните средства до усъвършенствани системи за развлечение, което помага да се подобрят както функциите за работа, така и за безопасност в съвременните превозни средства.

Обработка на видео и изображения

Благодарение на способността си да обработва ефективно високоскоростни сигнали, LC4384C-75FTN256C също се използва при задачите за обработка на видео и изображения.Той поддържа дейности като мащабиране на видео, филтриране и преобразуване на формат за мултимедийни приложения и устройства.

LC4384C-75FTN256C Подобни части

• LC4384V-10FT256I

• LC4384V-35FN256C

• LC4256ZE-5TN100C

LC4384C-75FTN256C Предимства

Не-променлива конфигурация

Този CPLD се възползва от вътрешната не-променлива памет, която улеснява непосредствената функционалност при захранване, без да се разчита на външни източници на конфигурация.Тази присъща способност не само опростява цялостния процес на проектиране, като премахва необходимостта от допълнителни не-променливи компоненти на паметта, но също така увеличава надеждността на системата чрез намаляване на потенциалните точки на повреда.

Детерминирано време

Устройството предлага постоянни и предвидими забавяния на разпространението, предимство за приложенията, изискващи прецизен контрол на времето.Това детерминирано време гарантира, че всички логически операции се синхронизират точно, което прави LC4384C-75FTN256C идеален за управление на задачи, чувствителни към времето в цифровите схеми.

Опростен процес на проектиране

За разлика от FPGA, които могат да изискват сложно програмиране и конфигурация, LC4384C-75FTN256C може да се похвали с по-лесен дизайнерски подход.Неговата централизирана логическа архитектура улеснява по -лесното прилагане на контролните логика и държавните машини, намалявайки времето за развитие и опростявайки кривата на обучение.

Ефективност на мощността

Проектиран за ниска консумация на мощност, LC4384C-75FTN256C работи ефективно в диапазона на напрежението на сърцевината от 1,65V до 1,95V.Тази ефективност на захранването го прави подходящ за батерия или чувствителни към мощността приложения, като помага за разширяване на дълголетието на устройството и намаляване на разходите за енергия.

Здрави възможности за I/O.

С 192 програмируеми I/O пинове, които поддържат множество стандарти за напрежение, LC4384C-75FTN256C предлага обширна гъвкавост на взаимодействие.Тази способност му позволява лесно да се интегрира с различни цифрови и аналогови компоненти, подобрявайки неговата използваемост в множество платформи и технологии.

Високоскоростна производителност

Възможността за работа с честоти до 178,57 MHz позволява LC4384C-75FTN256C да обработва високоскоростна обработка на данни и търсене на пропускателна способност.Това го прави отличен избор за приложения, включващи бързо манипулиране на данни и изисквания за обработка в реално време.

LC4384C-75FTN256C Размери на опаковки

Размери на опаковки за LC4384C-75FTN256C:

Параметър	Размер (mm)
Размер на тялото	17 x 17
Топка стъпка	0.8
Брой на топката	256

LC4384C-75FTN256C Производител

Semiconductor Corporation, базирана в Hillsboro, Oregon, е производител на LC4384C-75FTN256C, виден компонент на FPGA (полеви масив за порта), известен със своята конфигурируемост и универсалност в различни приложения.Създаден през 1983 г., решетъчният полупроводник е издълбал ниша в полупроводниковата индустрия, като се специализира в ниска мощност, с малък форма и персонализирани решения, които се грижат за широк спектър от пазарни нужди, от електроника до индустриални приложения.LC4384C-75FTN256C, част от обширния им състав на продукта, е пример за ангажираността си за предоставяне на усъвършенствани програмируеми логически устройства, които поддържат сложни цифрови системи с акцент върху иновациите и ефективността.

Заключение

LC4384C-75FTN256C представя отдадеността на полупроводника на решетката към иновативната и ефективна технология в полето за полупроводници.Това устройство е оборудвано за подробни дизайнерски задачи със своите гъвкави опции за вход/изход и усъвършенствани вътрешни структури.Той е идеален за използване в различни области като индустриални системи, електроника на автомобила и обработка на видео, тъй като бързо обработва данните и може да бъде адаптиран лесно към различни нужди.Това ръководство подчертава способността на устройството да обработва плавно сложни цифрови задачи и да подобри общата функционалност на системата, доказвайки, че е важен инструмент в програмируемите логически устройства.

DataSheet PDF

LC4384C-75FTN256C таблици с данни:

ISPMACH 4000V, B, C, Z Family.pdf
