Ръководство за сравнение на LGA срещу BGA за проектиране на електронни системи

В тази статия ще научите основните разлики между пакетите LGA (Land Grid Array) и BGA (Ball Grid Array).Ще разберете как е изграден всеки пакет, как се свързва към печатната платка и къде обикновено се използва.Съдържанието също така сравнява тяхната структура, производителност и практически предимства и недостатъци.В крайна сметка ще знаете как да изберете правилния пакет въз основа на вашите дизайнерски нужди.

Каталог

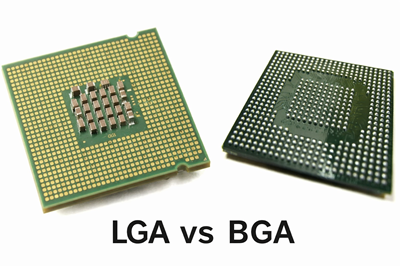

Фигура 1. Преглед на LGA срещу BGA

Какво е LGA (Land Grid Array)?

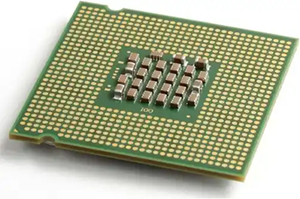

Фигура 2. LGA пакет

LGA (Land Grid Array) е вид IC пакет, при който плоски проводящи подложки, наречени земи, са разположени на дъното на компонента вместо щифтове или топки за запояване.Тези земи влизат в контакт с пружинни щифтове в гнездо на печатната платка, създавайки електрическа връзка без постоянно запояване.Този дизайн се използва широко в CPU и процесори с висока производителност, защото позволява лесна инсталация и подмяна.Самият пакет не съдържа елементи за запояване, така че крайната връзка се определя от интерфейса на гнездото, а не от чипа.Тази структура също така опростява визуалната проверка, тъй като контактите са достъпни на повърхността.

Какво е BGA (Ball Grid Array)?

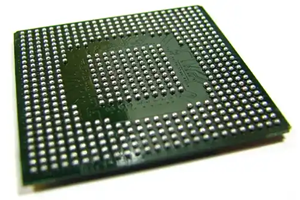

Фигура 3. BGA пакет

BGA (Ball Grid Array) е пакет за повърхностен монтаж, който използва набор от малки топчета за спояване от долната страна на чипа, за да образува електрически връзки.По време на сглобяването, тези топки за запояване се топят в процес на претопяване и се свързват директно с подложките на печатната платка, създавайки постоянни съединения.Този метод на опаковане позволява компактно оформление с голям брой взаимовръзки на малка площ.BGA пакетите обикновено се използват в електроника с висока плътност като смартфони, графични процесори и вградени системи.Топките за запояване също помагат за разпределяне на механичното напрежение в опаковката по време на работа.

LGA срещу BGA: Физически и структурни разлики

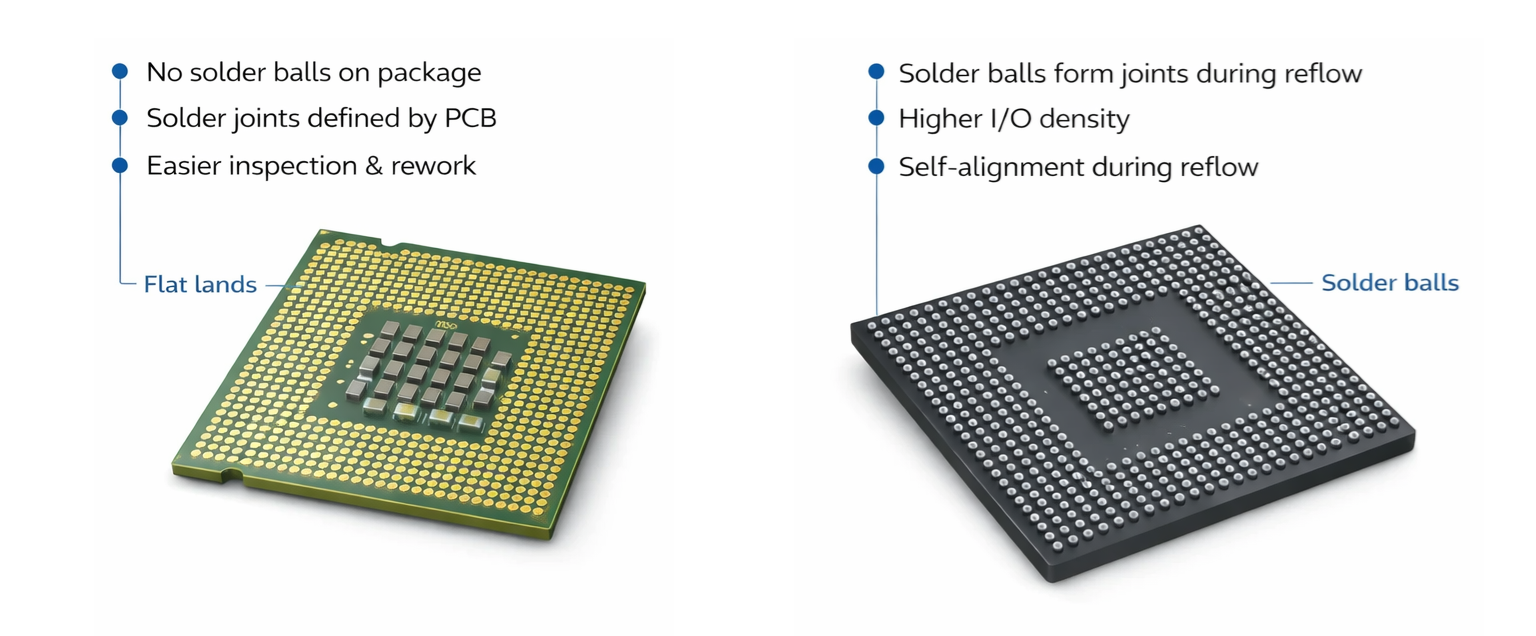

Фигура 4. Структурно сравнение

Пакетите LGA използват плоски метални полета, подредени в решетка от долната страна на чипа, които се подравняват със съответните щифтове в гнездо.Тези опаковки изискват механична система за задържане, като гнездо и заключващ механизъм, за поддържане на надеждно контактно налягане.Липсата на топки за запояване означава, че самият чип не се свързва директно с печатната платка, което го прави сменяем и използваем многократно.Оформлението се определя от открити контактни подложки, които са ясно видими и достъпни за проверка.За разлика от това, методът на монтаж зависи от прецизното подравняване в гнездото, а не от запояване.Както се вижда на фигурата, плоската и еднаква повърхност на подложката отличава LGA от другите видове пакети.

BGA пакетите, от друга страна, разполагат с набор от топки за запояване, които действат както като електрически връзки, така и като механични котви.Тези топки за запояване са предварително прикрепени към опаковката и се топят по време на процеса на преформатиране, за да образуват постоянни съединения с печатната платка.За разлика от LGA, BGA компонентите се монтират директно върху платката без гнездо, което ги прави несменяеми без специализирано оборудване за преработка.Връзките са скрити под опаковката, което прави визуалната проверка по-трудна.Решетката от топки за запояване също така позволява по-малко разстояние и по-голям брой щифтове в рамките на един и същ отпечатък.Както е показано на фигурата, повдигнатите сферични контакти ясно разграничават структурата на BGA от плоските земи на LGA.

LGA срещу BGA: Термична и електрическа производителност

Изпълнение Аспект	LGA (земна мрежа масив)	BGA (решетка с топка масив)
Термичен Разсейване	Пренос на топлина зависи от контакта на гнездото и ефективността на радиатора;малко по-малко директен топлинен път	Директна спойка свързването към PCB подобрява топлопроводимостта и ефективността на разпространение
Термичен Съпротивление (θJA)	Обикновено по-висока поради интерфейсните слоеве между пакета и печатната платка	Долна термична устойчивост поради директно закрепване и по-добър път на топлинния поток
Топлина Равномерност на разпределение	Може да има неравномерност пренос на топлина в зависимост от разпределението на контактното налягане	По-униформен разпределение на топлината през спойките и PCB
Целостта на сигнала	Малко по-дълго пътят на сигнала през гнездото може да доведе до промяна на импеданса	Кратко, директно връзките намаляват загубата на сигнал и подобряват целостта
Паразитни Индуктивност	По-високо поради щифтове на гнездото и контактен интерфейс	По-ниска поради компактни сферични връзки за запояване
Електрически Съпротива	Варира в зависимост върху контактното налягане и чистотата на щифтовете на гнездото	Ниска и стабилна поради постоянни металургични спойки
Доставка на енергия Ефективност	Добре но в зависимост от качеството на гнездото и консистенцията на контакта на щифта	По-ефективен поради пътища с нисък импеданс и стабилни връзки
Високочестотен Изпълнение	Май опит незначително влошаване на сигнала при много високи честоти	По-подходящо за RF и високоскоростни конструкции поради минималната дължина на пътя на сигнала
Електромагнитна Изпълнение	Малко по-високо EMI риск поради по-дълги пътища на свързване	По-нисък EMI поради компактно оформление и по-къси електрически вериги
Надеждност Под натоварване	Изпълнението може варират във времето поради износване или замърсяване на контактите на гнездото	Силно стабилен производителност във времето поради фиксирани споени съединения

Предимства и недостатъци на LGA

Предимства на LGA

• Позволява лесна инсталация и подмяна без запояване, което го прави идеален за надграждащи се системи.

• Опростява проверката и поддръжката, тъй като контактите са открити и достъпни.

• Намалява риска от повреда на опаковката по време на работа, тъй като върху чипа няма чупливи щифтове.

• Поддържа голям брой щифтове, като същевременно поддържа механична надеждност чрез дизайна на гнездото.

Недостатъци на LGA

• Изисква гнездо, което увеличава общата цена на системата и сложността на платката.

• Надеждността на контакта зависи от постоянното налягане и състоянието на гнездото.

• По-голям механичен отпечатък в сравнение с директно монтирани пакети.

• Податлив на проблеми с връзката, ако възникне замърсяване или разместване.

Предимства и недостатъци на BGA

Предимства на BGA

• Позволява много висока I/O плътност в компактен отпечатък за съвременна електроника.

• Осигурява здрави механични и електрически връзки чрез спойки.

• Подобрява електрическите характеристики с по-къси пътища на сигнала и по-ниска индуктивност.

• Поддържа ефективен термичен трансфер чрез директно закрепване на PCB.

Недостатъци на BGA

• Трудни за проверка спойки, тъй като са скрити под опаковката.

• Изисква специализирано оборудване за процеси на сглобяване и преработка.

• Не се подменя лесно, след като е запоен върху печатната платка.

• Производствени дефекти, като кухини от спойка или мостове, могат да бъдат по-трудни за откриване.

Как да избирам между LGA и BGA пакети?

1. Определете изискванията за експлоатационна годност

Ако вашият продукт изисква лесни надстройки или подмяна на място, LGA обикновено е по-подходящ, защото позволява непостоянна инсталация.Това е особено важно в системи като настолни компютри или сървъри, където може да се наложи размяна на компоненти.BGA, напротив, е предназначен за постоянен монтаж и не е предназначен за честа смяна.Помислете колко често ще се извършва поддръжка или надграждане през жизнения цикъл на продукта.Изборът въз основа на възможността за обслужване помага за намаляване на дългосрочните оперативни разходи и времето за престой.

2. Оценете ограниченията за размера и пространството

За компактни устройства като смартфони или вградени системи, BGA често се предпочита поради по-малкия си отпечатък и по-висока плътност.LGA изисква допълнително пространство за гнезда и механични системи за задържане, което може да увеличи размера на платката.При дизайни с ограничено пространство минимизирането на отпечатъка е добро за цялостния форм фактор на продукта.BGA позволява по-стегнати оформления и по-ефективно използване на областта на PCB.Тази стъпка гарантира, че вашият избор на пакет е в съответствие с ограниченията на физическия дизайн.

3. Помислете за производствените възможности

Вашият наличен процес на сглобяване играе основна роля при избора на пакет.BGA изисква контролирано повторно запояване и инструменти за проверка, като например рентгенови системи, които може да не са налични във всички производствени настройки.LGA, от друга страна, опростява монтажа, като използва гнезда вместо запояване.Оценете дали вашата производствена линия може да поддържа сложността на сглобяването на BGA.Съвпадението на типа опаковка с производствения капацитет избягва производствените рискове.

4. Анализирайте изискванията за ефективност

Високоскоростните и високочестотни приложения често се възползват от BGA поради по-късите електрически пътища и по-добрата цялост на сигнала.LGA все още може да поддържа високопроизводителни приложения, но зависи от качеството и дизайна на сокета.Ако вашето приложение включва взискателни електрически характеристики, изборът на пакет става важен.Вземете под внимание фактори като скорост на сигнала, шум и стабилност на захранването.Това гарантира оптимална производителност за вашия конкретен случай на употреба.

5. Оценете ограниченията на разходите

Бюджетните съображения включват разходи както за компоненти, така и за системно ниво.LGA може да увеличи разходите поради гнезда и механични части, докато BGA може да намали сложността на платката, но да увеличи производствените разходи.Общите разходи трябва да включват сглобяване, тестване и потенциална преработка.Оценете компромисите между първоначалните и дългосрочните разходи.Изборът на правилния баланс помага за поддържане на рентабилност и мащабируемост.

6. Определете нуждите от надеждност

За приложения, изложени на вибрации, термични цикли или тежки среди, BGA често осигурява по-голяма механична стабилност поради запоени връзки.LGA разчита на механичен натиск, който може да бъде по-малко здрав при екстремни условия.Изискванията за надеждност варират в зависимост от индустрията, като автомобилна или индустриална електроника.Помислете за факторите на стреса на околната среда, когато избирате опаковката.Тази стъпка гарантира дългосрочна издръжливост и надеждност на продукта.

Приложения на LGA и BGA пакети

Примери за LGA компоненти

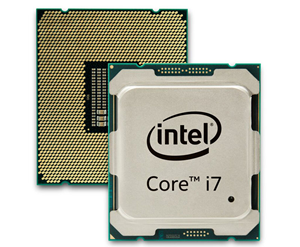

Фигура 5. Примери за LGA компоненти

• Настолни и сървърни процесори - Много процесори, като серията Intel Core и Xeon, използват LGA опаковка за инсталация, базирана на сокет.Това позволява надграждане или замяна на процесори без запояване.Дизайнът поддържа голям брой щифтове, необходими за сложни задачи за обработка.Той се използва широко в персонални компютри и центрове за данни.

• Контролери за мрежов интерфейс - Някои Ethernet контролери приемат LGA пакети, за да позволят модулна интеграция на дънни платки.Това помага за опростяване на поддръжката и подмяната на мрежовия хардуер.Пакетът поддържа стабилни електрически връзки за високоскоростен трансфер на данни.Често се среща в корпоративно мрежово оборудване.

• ИС за управление на захранването - Някои устройства за контрол на мощността използват LGA за надежден контакт и топлинни характеристики.Дизайнът с плоска подложка осигурява последователна връзка с печатната платка или гнездото.Тези компоненти се използват в системи за регулиране на напрежението и електроразпределение.Техният дизайн поддържа ефективна интеграция на системно ниво.

• RF модули - LGA се използва в определени RF модули, където се изискват компактен размер и надежден контакт.Пакетът поддържа обработка на високочестотен сигнал със стабилни връзки.Често се използва в комуникационни устройства и безжични системи.Структурата позволява лесно интегриране в модулни конструкции.

• Вградени процесори - Някои вградени изчислителни модули използват LGA опаковка за гъвкавост в индустриалните системи.Това позволява по-лесни надстройки и поддръжка при приложения с дълъг живот.Пакетът поддържа стабилна работа в контролирани среди.Обикновено се използва в системи за автоматизация и управление.

Примери за BGA компоненти

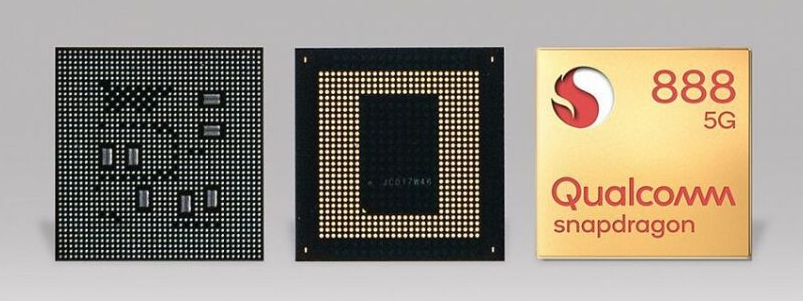

Фигура 6. Примери за BGA компоненти

• Графични процесори (GPU) - Графичните процесори обикновено използват BGA опаковка, за да поддържат висока плътност на щифтовете и бърз трансфер на данни.Компактният дизайн позволява интеграция в графични карти и лаптопи.Запоените връзки подобряват производителността и надеждността при големи натоварвания.Този пакет е важен за съвременните високопроизводителни графични системи.

• Мобилни SoC процесори - Процесорите за смартфони, като тези в серията Snapdragon, разчитат на BGA за компактен и ефективен дизайн.Пакетът поддържа висока интеграция на CPU, GPU и функции за свързване.Той позволява тънки профили на устройства и висока мощност на обработка.Това го прави идеален за мобилна и преносима електроника.

• Програмируеми на място гейт масиви (FPGA) - FPGA често използват BGA пакети за приспособяване на голям брой I/O връзки.Дизайнът поддържа сложни логически операции и високоскоростна комуникация.Тези компоненти се използват в телекомуникациите, AI и системи за обработка на данни.Пакетът осигурява стабилна производителност при взискателни приложения.

• Чипове памет (DRAM/Flash) - Много устройства с памет използват BGA опаковка за подреждане с висока плътност и ефективно оформление на печатни платки.Малкият отпечатък позволява множество чипове да бъдат поставени близо един до друг.Това подобрява производителността на системата и намалява латентността.Той се използва широко в потребителската електроника и компютърните системи.

• Чипсети и контролери - Чипсетите на дънната платка и вградените контролери често използват BGA за постоянни и надеждни връзки.Пакетът поддържа комплексна функционалност в компактно пространство.Обикновено се използва в лаптопи, таблети и вградени системи.Дизайнът осигурява дълготрайна стабилност и производителност.

Заключение

LGA и BGA се различават основно по това как се свързват към печатната платка, като LGA използва контакти, базирани на гнездо, а BGA разчита на запоени съединения.LGA предлага по-лесна подмяна и проверка, докато BGA осигурява по-висока плътност, по-добри електрически характеристики и по-голяма механична стабилност.Всеки пакет има компромиси в цената, технологичността и надеждността в зависимост от приложението.Изборът на правилната опция зависи от балансирането на възможностите за обслужване, ограниченията на пространството, нуждите от производителност и производствените възможности.
