LM317T регулатор на напрежението: Алтернативи, Pinout и лист за данни

Тази статия изследва регулатора на напрежението LM317T, универсален компонент, известен със способността си да регулира изходите на напрежението от 1.2V до 37V.Широко използван в различни електронни проекти, LM317T съчетава простота и ефективна ефективност.Дизайнът му поддържа лесна интеграция за ефективно отговаряне на различни изисквания за приложение с точност.

Каталог

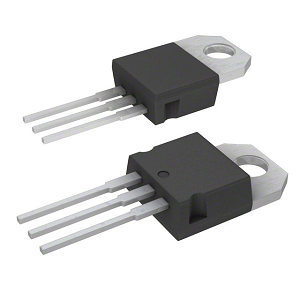

Какъв е регулаторът на напрежението LM317T?

The LM317T Открояват се като изключително адаптивен регулатор на напрежението, затворен в пакет TO-220, известен със своя неусложнен дизайн и впечатляваща производителност при управление на положителни изходи на напрежение.Той може да побере токове, по -големи от 1,5A, облекчавайки управлението на мощността, използвайки резистивен разделител за точна настройка на напрежението.Тази способност поддържа широк диапазон на напрежението, намалявайки нуждата от множество фиксирани регулатори.LM317T се характеризира с функции, които поддържат ефективно регулиране на мощността.Неговото владеене в поддържането на стабилно изходно напрежение, въпреки променливите входни условия, подчертава неговата ефективност.Когато използвате LM317T, нейната защита от термично претоварване и защита от късо съединение, осигуряваща постоянна производителност и устойчивост дори в взискателни среди.LM317T често е интегриран в захранващи вериги за устройства с разнообразни изисквания за напрежение.Неговият пряк дизайн позволява лесни корекции и поддръжка, предлагайки предимства в образователните настройки и експерименталните настройки.

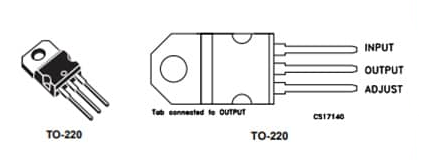

Конфигурация на PIN LM317T

Щифт №	Име на ПИН	Описание
1	Регулирайте	Този щифт регулира изходното напрежение
2	Изходно напрежение (VOUT)	Регулираното изходно напрежение, зададено от коригирания щифт да бъдат получени от този щифт
3	Входно напрежение (VIN)	Входното напрежение, което трябва да бъде регулирано, се дава на този щифт

Символ и отпечатък на LM317T

Характеристики на LM317T

Регулируем диапазон на напрежението

Един поразителен аспект на LM317T е неговият регулируем диапазон на напрежение от 1,2 V до 37V, който се грижи за приложения, нуждаещи се от фино настроено управление на напрежението.Тази гъвкавост се харесва на много електронни приложения, намалявайки дизайнерските усложнения.

Текуща способност за обработка

С поддръжка за токове над 1,5A, LM317T е пригоден за вериги с висока поискване с акцент върху поддържането на стабилността при различни нужди на мощността.Тази характеристика допринася за безпроблемната работа на устройството, което го прави ценен компонент, където търсенето на мощност е непредсказуемо.

Прецизност в регулацията

LM317T се отличава с поддържането на стегната линия и регулиране на натоварването при 0,1%, като свежда до минимум променливостта на напрежението, което може да наруши или разгради чувствителните компоненти.

Универсална работа на напрежението

Дизайнът на плаващото напрежение на LM317T подобрява гъвкавостта на оформлението на веригата, като подкрепя използването му в отрицателни сценарии на напрежение, без да налага сложни конфигурации.Тази способност става изгодна, когато множество регулатори са интегрирани в рамките на една система.

Защита на функциите

Снабден със защита от свръхток, термично изключване и контрол на SOA, LM317T предлага стабилни предпазни мерки, укрепване на целостта на системата срещу общи заплахи като късо съединение и прегряване.Чрез тези функции мнозина създават хармонична комбинация от иновации и надеждност, движейки напредването на продукта и дълголетието.

Технически спецификации LM317T

Тип	Параметър
Състояние на жизнения цикъл	Активен (последно актуализирано: преди 7 месеца)
Контакт за покритие	Тин
Тип монтаж	През дупка
Брой щифтове	3
Идентификатор на пакета на производителя	0015988_typea_rev_t
Опаковане	Тръба
JESD-609 код	E3
Ниво на чувствителност към влага (MSL)	1 (неограничен)
ECCN код	EAR99
Брой функции	1
Номер на базовата част	LM317
Брой резултати	1
Изходно напрежение	37V
Фабрично време за изпълнение	24 седмици
Монтиране	През дупка
Пакет / случай	До 220-3
Тегло	2.299807G
Работна температура	0 ° C ~ 125 ° C.
Толерантност	5%
Статус на част	Активен
Брой терминации	3
Позиция на терминала	Единичен
Терминална стъпка	2,54 мм
Брой на щифтовете	3
Напрежение - вход (MAX)	40V
Тип изход	Регулируем
Максимален изходен ток	1.5a
Максимално изходно напрежение	37V
Мин входно напрежение	4.2V
Psrr	80db ~ 85db (120Hz)
Мин изходно напрежение	1.2V
Височина	9.15mm
Ширина	4.6 мм
Втвърдяване на радиация	Не
Олово безплатно	Олово безплатно
Изходна конфигурация	Положително
Брой регулатори	1
Функции за защита	Над ток, над температурата
Референтно напрежение	1.25V
Коефициент на отхвърляне на захранването (PSRR)	80db
Дължина	10.4 мм
Достигнете до SVHC	Без SVHC
ROHS статус	ROHS3 съвместим

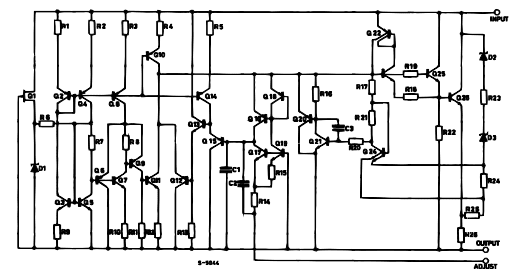

LM317T схематична диаграма

Алтернативи за LM317T

Номер на част	Описание	Производител
LM317KC	3/4 щифт 1.5A регулируем регулатор на положителното напрежение 3-до-220 0 до 125	Тексас инструменти
LM317T#PBF	IC VREG 1.2 V-37 V Регулируем положителен регулатор, PSFM3, Пластмаса, до-220, 3 пин, регулируем положителен стандартен регулатор на единичен изход	Линейна технология
LM317T/NOPB	IC VREG 1.2 V-37 V Регулируем положителен регулатор, PSFM3, ROHS съвместими, пластмасови, до-220, 3 пин, регулируем положителен единичен изход Стандартен регулатор	Национална полупроводникова корпорация
LM317T2	1.2 V-37V регулируем положителен регулатор, PSFM3, пластмаса, TO-220, 3 PIN	На полупроводник

Допълнителните еквиваленти на LM317T включват:LM317EMP,LM317AEMP,LM317LIDR, LM317LMXи други.

Къде и как да използвам LM317?

Универсален контрол на мощността с променливи запаси от напрежение

LM317 намира обширна употреба в приложения за захранване на променливо напрежение поради способността си да регулира нивата на изходното напрежение.В образователните среди и лаборатории за електроника тя поддържа развитието и тестването на различни схеми.С гъвкав изход от 1,25 V до 37V се насладете на широк спектър от възможности.

Опростени решения за свръхток с текущи ограничители

За приложения, изискващи ограничение на тока, LM317 предоставя ефективен и пряк подход.Тази характеристика се оказва полезна за зарядни устройства за батерии и системи за управление на захранването, където е необходимо предпазване срещу свръхток.Чрез поставяне на резистор последователно с изхода, регулаторът гарантира, че токът се поддържа в рамките на сигурни граници, запазвайки както източника на захранване, така и свързаните устройства.Такъв метод забележително повишава дълголетието и надеждността на устройството.

Прецизно управление в приложенията на двигателния контролер

Адаптивността на LM317 разширява своята полезност към двигателните контролери, където той регулира напрежението за постояннотокови двигатели в настройките на роботиката и автоматизацията, предлагайки прецизно управление на скоростта на двигателя.Този регулатор улеснява плавните преходи при ускорение и забавяне, което се използва особено за приложения, изискващи прецизни движения, като например в роботизирани оръжия или CNC машини.Ефективността му в осигуряването на стабилна двигателна функция при променящи се условия на натоварване подчертава неговата практичност при разнообразни индустриални сценарии.

Оценка на съображенията за напрежение на отпадане

Въпреки стабилните си характеристики, напрежението на LM317 2.5V за отпадане изисква внимателна оценка.Този аспект потенциално влияе върху приложението му при сценарии на ниско напрежение, при които диференциалът за вход до изход трябва да бъде минимален.Трябва да проверите дали входното напрежение надминава желания изход поне с тази стойност на отпадане, за да се осигури ефективна работа.В случаите, когато напрежението на отпадане може да ограничи функционалността, като се има предвид алтернативните регулатори с ниско изтичане (LDO) могат да бъдат по-подходящи, балансирайки техническите нужди с творчески решения.

Подобрена роля в потребителската електроника

LM317 намира широко използване в различни потребителски електроника като PCS и DVD плейъри.Неговата надеждност и простота го залагат на задачи за регулиране на мощността, простирайки се от доставяне на мощност до логически вериги до стабилизиране на напрежението за чувствителни компоненти.Тази гъвкавост подчертава ролята на LM317 за повишаване на производителността и надеждността на устройството, допринасяйки за непрекъснатата функция на домакинските устройства.

Приложения за вериги LM317

Регулиране на напрежението

Регулируемата изходна способност на LM317 му позволява да поддържа постоянен изход на напрежението, въпреки колебанията в входното напрежение или условията на натоварване, като гарантира, че чувствителните електронни устройства работят надеждно.Регулирането на напрежението играе роля в приложения като зарядни устройства за батерии и преносими устройства.Стабилното ниво на напрежение може да удължи живота на батерията и да подобри производителността на устройството.

Ограничаване на тока

Ограничаването на тока е от ключово значение за предотвратяване на условия за свръхток, които биха могли да навредят на компонентите на веригата.Чрез автоматично коригиране за управление на текущия поток, той служи като ефективен щит срещу нежелани сценарии с висок ток.В практически настройки това се изисква в схеми, които включват различни компоненти с различни текущи оценки, поддържайки безопасна и оптимална работа без прегряване или повреда.

Защита на полярността

Защита на полярността адресира общи проблеми като неправилни връзки за захранване, често срещани по време на прототипиране на продукта или рутинни корекции.Проектирането и поддръжката на веригата показва стойността на защитата на полярността при осигуряване на дългосрочна издръжливост и надеждна ефективност при различни оперативни обстоятелства.

Пакет за LM317T

Информация за пакета TO-220 (едномерно габарит)

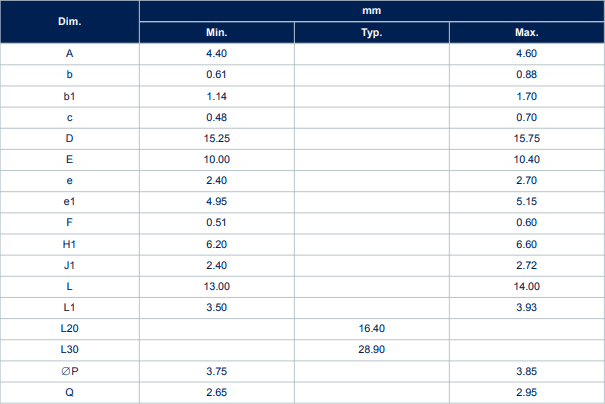

TO-220 (едномерни) Механични данни

Информация за производителя LM317T

Stmicroelectronics стои на видно място в рамките на полупроводниковата индустрия, обогатявайки развитието и креативността на системата за технологията CHIP (SOC).Въздействието на компанията се простира в различни приложения за микроелектроника, влияещо върху глобалните индустрии и насърчаването на смесването на различни технологии.Stmicroelectronics е известен с напредъка си в SOC решения, сливайки различни функции на един чип.Тази интеграция е насочена към повишаване на производителността, намаляване на използването на мощността и свиване на общия размер на системата.Ангажираността на STMICROELECTRONICS към иновациите подтиква своето изследване на нови области в микроелектрониката, насърчавайки непрекъснатото развитие на способностите.Техните инициативи за изследвания и разработки не само имат за цел да подобрят настоящите технологии, но и да формулират нови модели, които се занимават с съвременни проблеми като устойчиво развитие и енергоспестяване.
