LVPECL обясне: Ръководство за логика, свързана с емитер с ниско напрежение

Положителната логика, свързана с ниско напрежение (LVPECL), стои като ключов напредък в технологията за цифрова логика, пригоден да отговори на нуждите на средата с ниско напрежение.Работейки при 3.3V или 2.5V, LVPECL се развива от традиционната положителна логика, свързана с емитер (PECL), която разчита на 5.0V захранване.Това изместване подчертава нарастващия акцент върху енергийно ефективни решения, които съчетават високата производителност с намалена консумация на енергия.Вкоренен в историческото развитие на логиката, свързана с излъчватели (ECL), LVPECL предлага различни предимства в високоскоростните приложения, включително телекомуникации и изчисления, където енергийната ефективност и целостта на сигнала са сериозни.Тази статия се разпада във характеристиките, предимствата и дизайнерските съображения на LVPECL, хвърляйки светлина върху неговата трансформативна роля в съвременната електроника.От практически приложения до технически разграничения открийте как LVPECL оформя бъдещето на цифровите системи.

Каталог

Класификация на ECL

Тип	VCC	Vee
Pecl	5.0 v	0,0 v
Lvpecl	3.3 v	0,0 v
2.5Vpecl	2.5 v	0,0 v
2.5vnecl	0,0 v	-2.5 v
Lvnecl	0,0 v	-3.3 v
Некл	0,0 v	-5.0 v

Плюсове на ECL/PECL/LVPECL LOGIC

• ECL логиката се откроява поради забележително ниския си импеданс на изхода, като обикновено пада между 6 до 8 ома.Тази функция е съчетана с изключително висок входен импеданс, който може да се счита за почти безкраен.Такива характеристики овластяват ECL с впечатляващи възможности за шофиране, което му позволява да управлява преносните линии с характерни импеданси, вариращи от 50 до 130 ома, без значително влошаване на производителността на променлив ток.Способността за поддържане на целостта на сигнала на дълги разстояния е предимно активна в приложения като окабеляване на задната плоскост и обширни кабелни цикъла, където запазването на качеството на сигнала е доминиращо.

• Устойчивостта на ECL устройствата към колебанията в напрежението и температурата е друга забележителна черта, която ги отличава от TTL и CMOS технологии.Тази стабилност се оказва изгодна в среди с различни условия, осигурявайки постоянна работа.Освен това, часовниците, произведени от драйверите на ECL часовника, проявяват превъзходна синхронизация и минимизирани наклони, които са полезни за високоскоростни трансфери на данни.Прецизността на времето допринася за подобрената обща производителност на системата, най -вече в приложения, които изискват строги ограничения на времето.

• В сравнението на ECL с други методи за сигнализация възниква ясно разграничение по отношение на честотната поддръжка.ECL може да се справи с честотите, които надвишават 10GHz, докато LVDS обикновено ограничава около 1,5GHz.Тази способност позиционира ECL като страхотен избор за високоскоростни приложения, като оперативните скорости надминават 5GHz и закъсняват, постоянно се поддържат под 1NS.Подобни показатели за производителност правят ECL особено полезни за малки до средни интегрални схеми и ултрависоки дигитални системи, където всяка наносекунда има значение.

• Съвместимостта на ECL с по -широк спектър от импеданси на преносната линия предлага забележително предимство.За разлика от LVDS, който изисква специфичен резистор за прекратяване на 100-OHM за поддържане на целостта на сигнала, адаптивността на ECL към различни импеданси намалява вероятността от отражение на сигнала и свързаните с тях усложнения.Тази гъвкавост не само оптимизира дизайнерските съображения, но и засилва надеждността в различни приложения.Капацитетът да функционира ефективно в редица импеданси ви дава възможност да интегрирате ECL в по -голямо разнообразие от системи без строгите изисквания, които обикновено са свързани с други технологии.

Минуси на ECL/PECL/LVPECL LOGIC

Докато Logic, свързан с излъчването (ECL), може да се похвали с впечатляващи предимства на високоскоростните приложения, той също така носи забележителни недостатъци, които гарантират внимание.Основните проблеми включват повишена консумация на енергия, ограничен толеранс към шум и уязвимост към външни смущения.Логическата люлка в ECL вериги е ограничена до само 0,8 V, сдвоена с толеранс на DC шум от само 200 mv.Тази характеристика подчертава компромис, при който изключителните възможности за скорост на ECL идват за сметка на ефективността на мощността и устойчивостта срещу нарушения на шума.В действителните сценарии това може да представлява предизвикателства, особено в среда, в която управлението на консумацията на енергия е рисковано или когато поддържането на целостта на сигнала е от изключително значение.

За логика, свързана с положителни излъчватели (PECL), стандартното изходно натоварване е зададено на 50 ома с захранващо напрежение на VCC-2V.При тези параметри типичните статични нива за OUT+ и OUT- са VCC-1.3V, с изходен ток 14mA.Въпреки че тази конфигурация се оказва ефективна за определени приложения, тя може да не се приведе добре във всички ситуации, особено когато се вземат предвид сложността на термичното управление и последиците от разсейването на мощността, свързани с тези изходни нива.

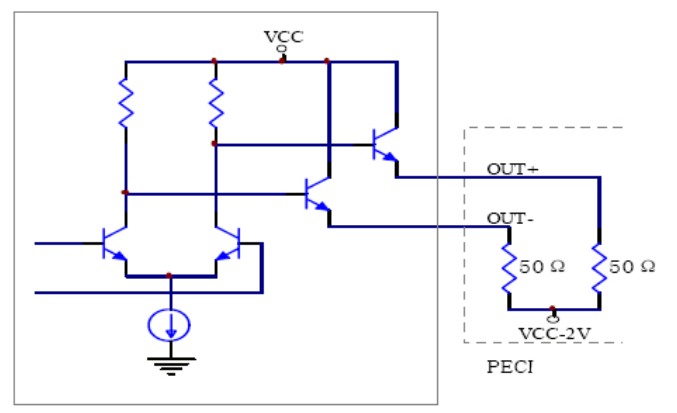

Структура на изходната верига на PECL

Входът на PECL е диференциална двойка с висок входен импеданс.За да се постигне максимално ниво на динамичен входен сигнал, напрежението в общ режим на тази диференциална двойка трябва да бъде предубедено към VCC - 1.3V.Някои чипове включват интегрирана схема на отклонение, което позволява директна връзка без допълнителни компоненти.Въпреки това, за чипове без тази вградена схема на отклонение, по време на употреба трябва да се прилагат външни постоянни условия.

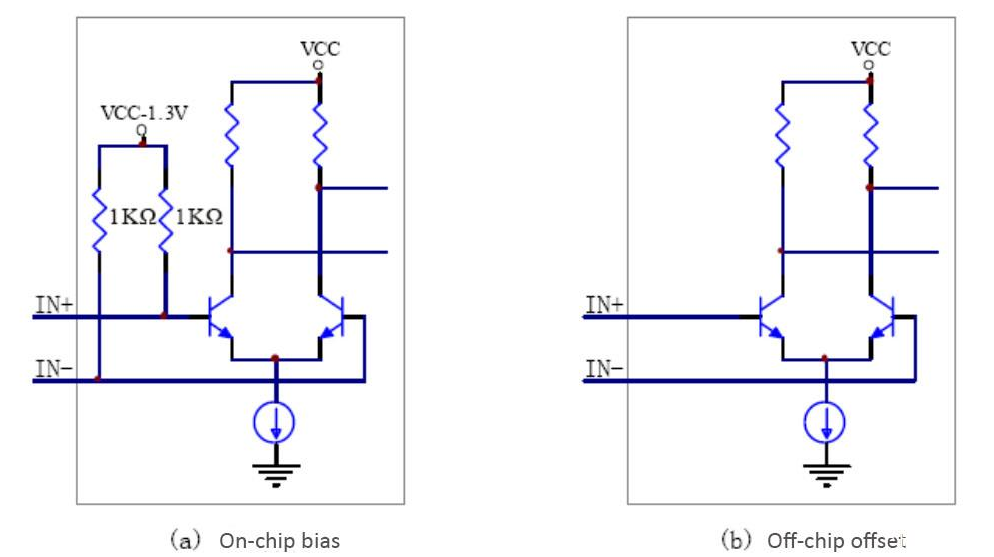

Структура на входната верига на PECL

Стандарт на ниво на логика на PECL

Параметър	Условие	Мин	Типично	Макс	Единица
Изход високо	Ta = 0 ° C ~ 85 ° C	VCC - 1.025	-	VCC - 0,88	V
	Ta = 40 ° C.	VCC - 1.085	-	VCC - 0,88	V
Изход ниско	Ta = 0 ° C ~ 85 ° C	VCC - 1.81	-	VCC - 1.62	V
	Ta = 40 ° C.	VCC - 1.83	-	VCC - 1.55	V
Вход високо	-	VCC - 1.16	-	VCC - 0.88	V
Вход ниско	-	VCC - 1.81	-	VCC - 1.48	V
