MC9328MX21CVM процесор: Функции, спецификации, приложения и алтернативи

В тази статия ще научите за MC9328MX21CVM, процесор от семейството на I.MX21.Ще разгледаме какво е, какви функции предлага и как работи с функции на мултимедия, памет и дисплей.Ще видите и неговата блокова диаграма, спецификации, приложения и стъпка по стъпка процес на програмиране.До края ще разберете къде се използва този чип, неговите плюсове и минуси и какви опции имате, ако търсите подобни части.

Каталог

Какво е MC9328MX21CVM?

The MC9328MX21CVM е член на семейството на микропроцесора I.MX21, първоначално разработено от Freescale Semiconductor, сега част от NXP.Изградено около ядрото ARM926EJ-S, работещо до 266 MHz, това устройство е проектирано да осигури ефективна обработка за мултимедийни и вградени приложения.По -широкото семейство I.MX21 споделя една и съща основна архитектура, но предлага множество варианти за справяне с различни нужди, с разлики в размерите на опаковката, термичните степени и опциите за съответствие.Тези вариации позволяват да се балансират изискванията на разходите, производителността и формата, като същевременно поддържат съвместимостта на софтуера в серията.

Търсите mc9328mx21cvm?Свържете се с нас, за да проверите текущите запаси, времето за изпълнение и ценообразуването.

MC9328MX21CVM CAD модели

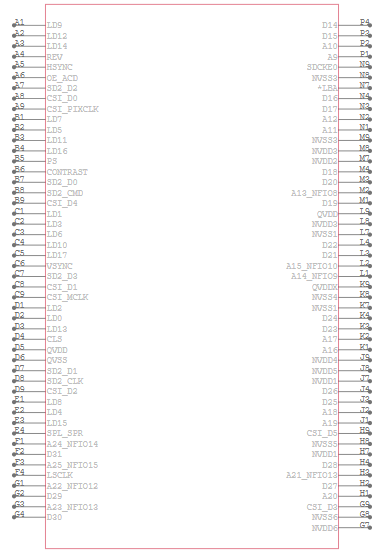

MC9328MX21CVM символ

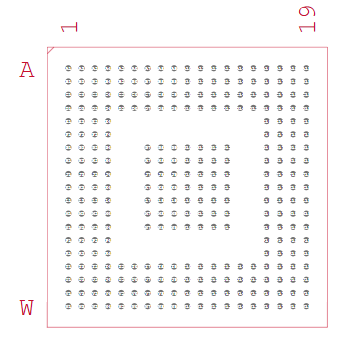

MC9328MX21CVM отпечатък

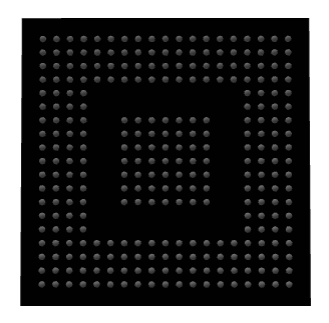

MC9328MX21CVM 3D модел

MC9328MX21CVM функции

• ARM926EJ-S процесорно ядро

MC9328MX21CVM се захранва от ядро ​​ARM926EJ-S, работещо с до 266 MHz, осигурявайки баланс на производителност и ниска консумация на енергия.Той поддържа разширени набори от инструкции, включително ускорение на Java, което го прави подходящ за мултимедия и вградени приложения.

• Кешове на чип

Той интегрира кеш с инструкции от 16 kb и кеш с данни от 16 kb.Те помагат за подобряване на скоростта и ефективността на изпълнението чрез намаляване на нуждата от чест достъп до външна памет.

• Подобрен мултимедиен ускорител (EMMA)

Устройството включва хардуерно базирано видео ускорение, което позволява плавно възпроизвеждане на формати като MPEG-4 при резолюция QVGA и 30 кадъра в секунда.Това намалява натоварването на процесора и подобрява общата мултимедийна производителност.

• Разширена поддръжка на дисплея

Той разполага с вграден LCD контролер, интелигентен LCD контролер и CMOS сензорен интерфейс.Тези модули позволяват безпроблемно боравене с графични дисплеи и входове на камерата за преносими устройства.

• Гъвкави интерфейси на паметта

Процесорът поддържа SDRAM, NAND FLASH с ECC, PCMCIA/CompactFlash и общ външен интерфейсен модул (EIM).Тази гъвкавост улеснява интегрирането с различни видове съхранение в вградени системи.

• Богати опции за свързаност

Той осигурява множество интерфейси, включително USB в движение, UARTS, SPI, I²C, SSI/I² за аудио и 1-проводник контролер.С двойни MMC/SD слотове и поддръжка на IRDA, той може да се справи както с кабелни, така и безжични комуникации.

• Контрол на системата и времето

Устройството интегрира таймери, PWM модули, таймер за наблюдение и часовник.Те гарантират прецизно време, контрол на мощността и стабилност на системата при дългосрочна работа.

• Работа с ниска мощност

MC9328MX21CVM е проектиран с усъвършенствано управление на мощността, поддържащ активни режими на сън и режим на готовност.Той консумира само около 120 mA по време на пълна работа и по -малко от 1 mA в режим на готовност, удължава живота на батерията в преносимите системи.

• Надеждност на индустриален клас

Пакетиран в 289-пинов MAPBGA, той работи в широк промишлен диапазон на температурата (–40 ° C до +85 ° C).Той също така отговаря на квалификацията AEC-Q100, като гарантира издръжливост в тежки среди.

• Интегрирана поддръжка за отстраняване на грешки и DMA

Процесорът включва интерфейс за отстраняване на грешки JTAG и контролер за директен достъп до памет (DMA).Тези функции оптимизират разработването на софтуер и подобряват ефективността на трансфера на данни в вградените приложения.

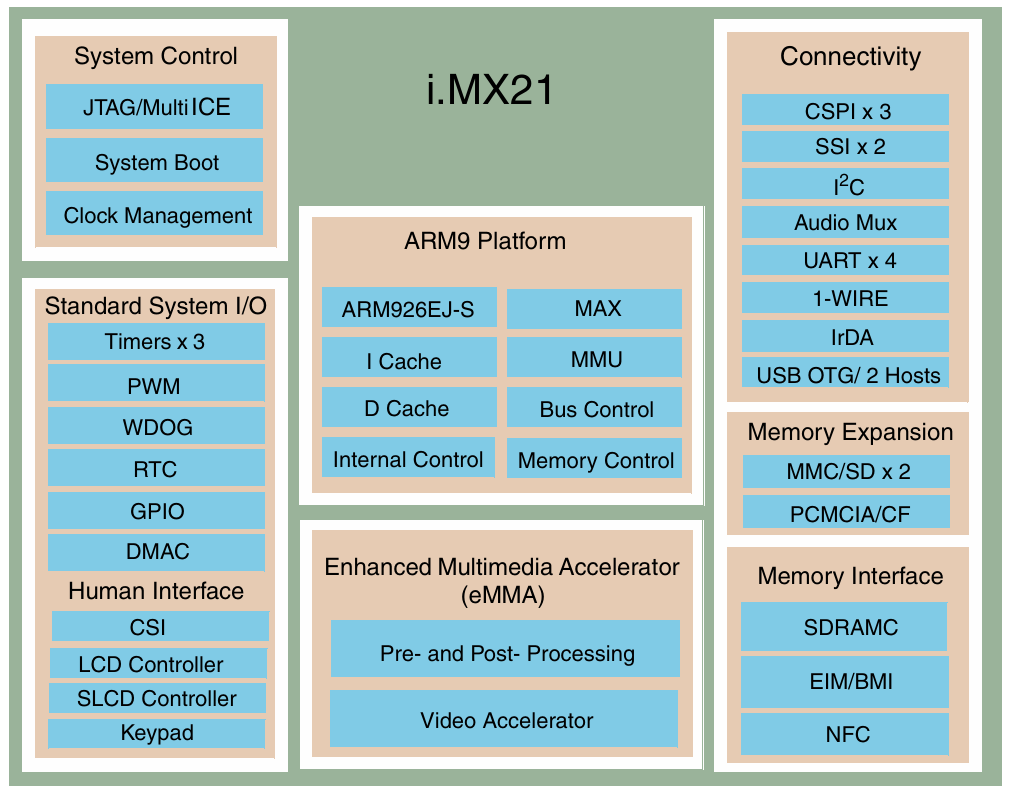

i.mx21 блокова диаграма

Блок -схемата I.MX21 на MC9328MX21CVM показва как се изгражда чипът и какви функции поддържа.В центъра е процесорът ARM926EJ-S, с вградени инструкции и кеши на данни, който изпълнява основните програми.Системният контролен блок обработва стартиране, генериране на часовник и отстраняване на грешки, докато стандартният I/O блок осигурява таймери, пазач, PWM, GPIO и DMA контролер за основни системни задачи.Функции на човешкия интерфейс като LCD/SLCD контролера, интерфейс на камерата (CSI) и поддръжка на клавиатурата позволяват на чипа да се свърже директно към екрани и устройства за въвеждане.

За мултимедия ускорителят на Ема управлява възпроизвеждането и обработката на видео, намалявайки натоварването на процесора.Свързването също е силна, с USB OTG, UART, SPI, I²C, IRDA, 1-проводник и аудио интерфейси за свързване с периферни устройства и външни устройства.От страна на паметта, чипът работи със SDRAM, NAND Flash, PCMCIA/CF и MMC/SD карти, предлагайки гъвкаво разширяване на съхранението.Като цяло I.MX21 съчетава обработка, мултимедийна, свързаност и поддръжка на паметта в една ефективна платформа за вградени приложения.

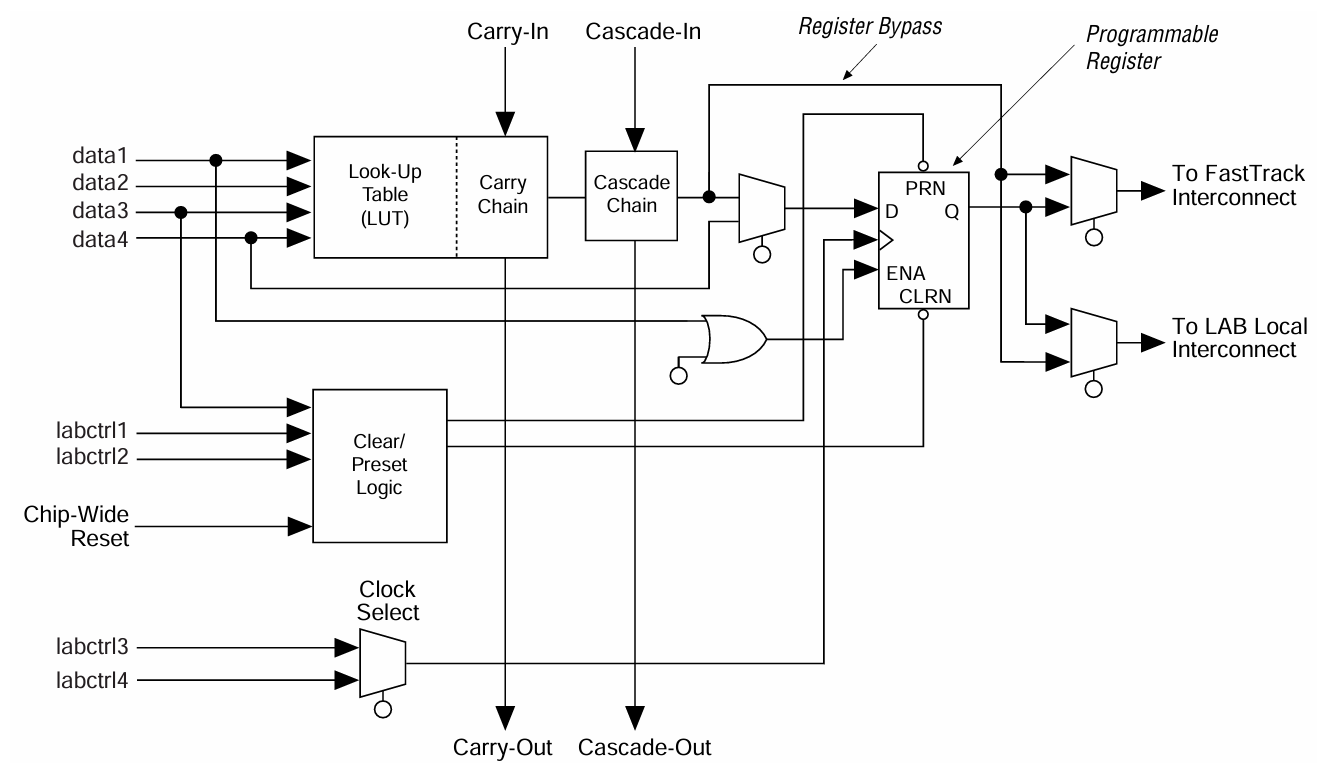

Архитектура на мултимедийна ускорител (EMMA)

Мултимедийният ускорител (EMMA) в MC9328MX21CVM е създаден, за да ускори задачите за видео и изображения, така че основната ядро ​​на рамото да не се претоварва.Таблицата за търсене (LUT) е мястото, където се обработват входните данни, докато веригите за носене и каскада помагат да се справят с математическите и логическите операции на множество етапи.Това позволява на чипа да обработва по -бързо пиксели и мултимедийни данни.Програмируемият регистър съхранява резултати временно и работи със системния часовник, докато Clear/Preset Logic гарантира, че системата може да бъде нулирана или инициализирана правилно.Блок за избор на часовник позволява на системата да избере правилния източник на време за мултимедийни функции.И накрая, изходите могат да преминат или към взаимосвързаност на FastTrack за високоскоростни трансфери, или на локална връзка за използване на веригата наблизо.Като цяло, EMMA прави възпроизвеждане на видео, кодиране и обработка на изображения по -бързо и по -ефективно, спестяваща мощност за вградени приложения.

Спецификации на MC9328MX21CVM

Тип	Параметър
Производител	NXP USA Inc./ FreeScale Полупроводниково
Серия	i.mx21
Опаковане	Табла
Статус на част	Остарял
Основен процесор	ARM926EJ-S
Брой ядра/ширина на шината	1 ядро, 32-битово
Скорост	266 MHz
RAM контролери	Sdram
Графично ускорение	Не
Дисплей и интерфейсни контролери	Клавиатура, LCD
USB	USB 1.x (2)
Напрежение - I/O.	1.8 V, 3.0 V
Работна температура	-40 ° C ~ 85 ° C (TA)
Тип монтаж	Повърхностно монтиране
Пакет / случай	289-LFBGA
Пакет устройства за доставчици	289-PBGA (17 × 17)
Допълнителни интерфейси	1-проводник, i²c, i²s, spi, ssi, mmc/sd, uart
Основен номер на продукта	MC9328MX21

MC9328MX21CVM приложения

1. Преносими мултимедийни устройства

MC9328MX21CVM е добре подходящ за преносими мултимедийни продукти като MP3 плейъри, ръчни PDA и цифрови камери.Неговият интегриран мултимедиен ускорител (EMMA) позволява плавно възпроизвеждане на видео и аудио обработка, без силно зареждане на процесора.Тази комбинация от производителност и ниска консумация на енергия удължава живота на батерията, което я прави идеален за потребителската електроника в движение.

2. Смартфони и устройства за съобщения

С поддръжка за LCD дисплеи, интерфейси на камерата и множество опции за свързване, процесорът е силен избор за смартфони и устройства за съобщения.Тя позволява възпроизвеждане на видео, аудио стрийминг и ефективно управление на съхранението, които са добри за мобилната комуникация.Дизайнът с ниска мощност гарантира, че тези устройства остават леки, отзивчиви и удобни за батерията.

3. Потребителска електроника и уеб уреди

MC9328MX21CVM осигурява балансирана комбинация от свързаност, разширяване на паметта и мултимедийна поддръжка за продукти като преносими уеб браузъри, безжични комуникатори и интерактивни джаджи.USB OTG, MMC/SD поддръжка и мрежови интерфейси дават гъвкавост при изграждането на свързани устройства.Тези функции го правят привлекателен за чувствителни към разходите продукти, които все още изискват богата функционалност.

4. Индустриални и автомобилни приложения

Благодарение на температурния си диапазон от индустриален клас и стабилната надеждност, MC9328MX21CVM може да се използва и във вградените индустриални и автомобилни системи.Той поддържа графични дисплеи, регистриране на данни и контролни интерфейси в среди, където се изисква здрава работа.Неговата енергийна ефективност и множество I/O интерфейси позволяват лесна интеграция в информационно -развлекателни системи, контролни единици или преносими индустриални инструменти.

5. Системи за видео и наблюдение

Интерфейсът за хардуерно ускорение на процесора и сензорният интерфейс на камерата го прави подходящ за системи за заснемане и възпроизвеждане на видео с ниска мощност.Той може да обработва задачите за кодиране на видео и декодиране, като същевременно предоставя възможности за съхранение и показване.Това го прави ценно при устройства за видеонаблюдение или мониторинг на входно ниво, където енергийната ефективност и компактният размер са ключови.

MC9328MX21CVM подобни части

Спецификации	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
Процесорно ядро	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
Кеш на чип	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache
Мултимедийна поддръжка	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI
Интерфейси на паметта	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
Свързаност	USB OTG, UARTS, SPI, I²C, SSI/I², IRDA, 1-проводник	USB OTG, UARTS, SPI, I²C, SSI/I², IRDA, 1-проводник	USB OTG, UARTS, SPI, I²C, SSI/I², IRDA, 1-проводник	USB OTG, UARTS, SPI, I²C, SSI/I², IRDA, 1-проводник	USB OTG, UARTS, SPI, I²C, SSI/I², IRDA, 1-проводник	USB OTG, UARTS, SPI, I²C, SSI/I², IRDA, 1-проводник
Тип пакет	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
Стъпка / размер	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm
Температурен диапазон	–40 ° C до +85 ° C	–40 ° C до +85 ° C	0 ° C до +70 ° C	0 ° C до +70 ° C	–30 ° C до +70 ° C	–30 ° C до +70 ° C
Оценка	Индустриален	Индустриален	Търговски	Търговски	Удължен	Удължен
Състояние на жизнения цикъл	Остарял	Остарял	Остарял	Остарял	Остарял	Остарял

MC9328MX21CVM стъпки за програмиране

Преди да програмирате MC9328MX21CVM, важно е да се разбере, че този процесор е част от семейството на I.MX21, проектиран с комбинация от мултимедийни, памет и функции за свързаност.Програмирането включва както хардуерна инициализация, така и софтуерна конфигурация, за да се осигури стабилна и ефективна работа на системата.

1. Референтна документация

Първата стъпка е да прегледате листа за данни и референтното ръководство за MC9328MX21CVM.Тези документи предоставят подробности за регистърните карти, настройката на часовника, PIN функциите и режимите на зареждане.Без това погрешните конфигурации в по -късни стъпки могат да причинят провали на стартиране или нестабилна ефективност.

2. Конфигурация на хардуер и зареждане

След това конфигурирайте захранването, входа на часовника и нулирането на веригите според изискванията на устройството.Дървените щифтове за конфигуриране на зареждане определят как процесорът ще зареди първоначален код, независимо дали от NOR Flash, NAND Flash или серийни източници.Правилната настройка на този етап гарантира, че процесорът има валиден път за изпълнение след нулиране.

3. PIN мултиплексиране (I/O настройка)

MC9328MX21CVM използва мултиплексирани щифтове, което означава, че един щифт може да обслужва множество функции.Чрез регистрите за управление на мултиплексирането на функции (FMCR), вие присвоявате пинове на периферни устройства като UART, SPI или LCD.Правилната конфигурация на I/O е важна за периферните устройства да комуникират както се очаква.

4. Инициализация на часовника и таймера

Процесорът изисква източници на часовник за ядрото, периферните и мултимедийните модули.Настройването на модула за генериране на часовник гарантира, че всяка подсистема работи с правилната скорост.След това могат да бъдат активирани таймерите и пазачите да осигурят време и безопасност на системата.

5. Конфигурация на паметта

Външната памет, като SDRAM, NAND FLASH или MMC/SD, трябва да се инициализира с правилните сигнали за време и контролни.Процесорът поддържа корекция на грешки (ECC) за NAND за подобряване на надеждността.Правилната настройка на паметта позволява на системата да се зарежда и съхранява ефективно или данни.

6. Периферна инициализация

След паметта, активирайте и конфигурирайте стандартните периферни устройства като UARTS, USB OTG, I²C и аудио интерфейси.Всеки модул се контролира чрез специални регистри, където са дефинирани скорости на предаване, режими на прехвърляне и настройки за прекъсване.Тази стъпка позволява на системата да се свързва и взаимодейства с външни устройства.

7. Зареждане на Bootloader или OS

След като хардуерът е стабилен, заредете Bootloader или операционната система в SDRAM или Flash.Bootloader настройва средата за изпълнение и насочва брояча на програмата на правилния адрес.В този момент процесорът може да започне да работи на приложения на ниво потребител.

8. Конфигурация на мултимедийна ускорител

Ако са необходими мултимедийни функции, трябва да бъдат конфигурирани подобрените мултимедийни ускорители (EMMA) и LCD/CSI контролери.Тези хардуерни блокове управляват възпроизвеждането на видео, заснемане на изображения и актуализации на дисплея.Използването им разтоварва тежки задачи за обработка от процесора и подобрява ефективността.

9. Отстраняване и валидиране

С работещите сърцевини и периферни устройства използвайте JTAG или подобни инструменти за отстраняване на грешки, за да тествате системата.Проверете дали паметта чете/пише, периферни изходи и мултимедийни функции работят по предназначение.На този етап отстраняването на грешки осигурява стабилност, преди да се разгърне в приложението.

10. Оптимизация на мощността и производителността

И накрая, конфигурирайте режимите на ниска мощност и активирайте пазач за безопасност на системата.Използването на DMA контролери за трансфери на данни също намалява натоварването на процесора и повишава ефективността.Оптимизирането както на захранването, така и на производителността помага да се удължи живота на батерията в преносими приложения, като същевременно се поддържа отзивчивата на системата.

MC9328MX21CVM Предимства и недостатъци

Предимства

• Ефективната LCD обработка с интелигентно опресняване спестява мощност.

• Хардуерно подпомаганата обработка на камера и видео намалява натоварването на процесора.

• Рентабилна поддръжка на паметта на NAND + SDRAM.

• Добре балансирана SOC интеграция на мултимедия, памет и I/O.

• Ниска консумация на енергия, идеална за преносими устройства.

Недостатъци

• Използва по -старо ядро ​​на ARM9, ограничена ефективност по днешните стандарти.

• Ограничена поддръжка на модерен софтуер и екосистема.

• Няма мащабируемост с усъвършенствани функции като многоядрени или графични процесори.

• Остарящо устройство, по -трудно за източник за нови дизайни.

• По-малко устойчиво на бъдеще за дългосрочно разработване на продукти.

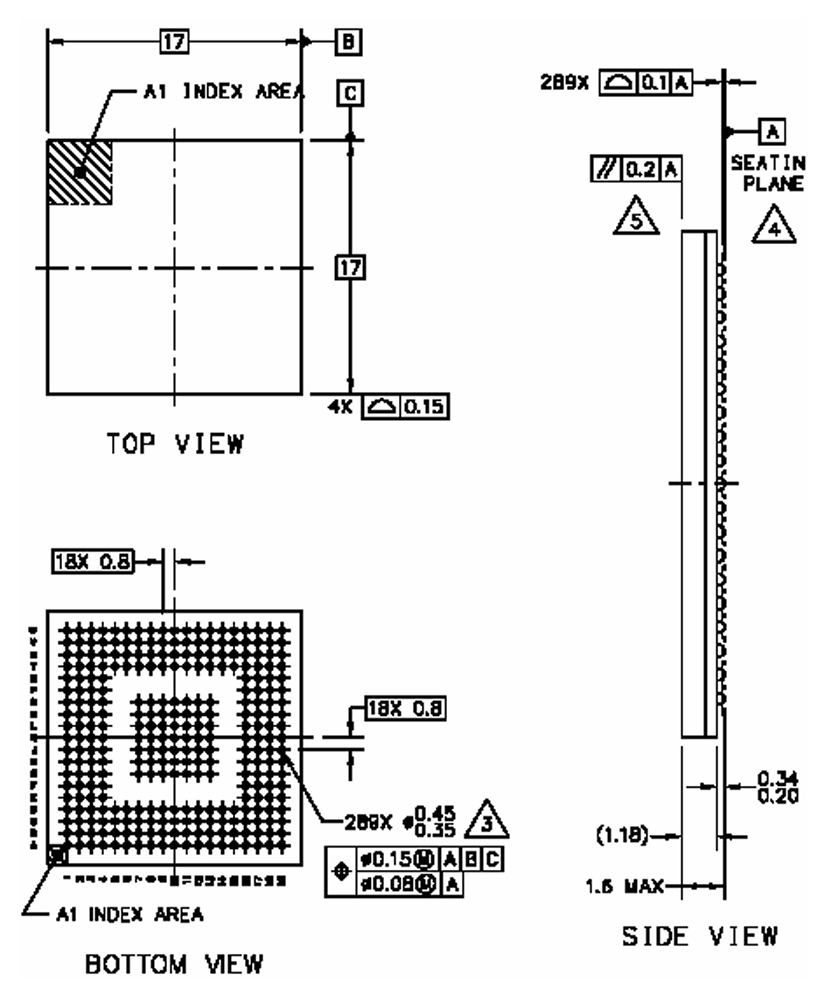

MC9328MX21CVM Размери на опаковане

Тип	Параметър
Тип пакет	LFBGA (нископрофилен фин-пич BGA)
Размер на тялото (L × W)	17 mm × 17 mm
Топка стъпка	0,8 mm
Брой на топката	289
Диаметър на топката	0,35 mm - 0,45 mm
Обща височина на пакета	1,6 мм (макс)
Височина на сядане	0,20 mm - 0,34 mm
Индексен знак (A1 ъгъл)	ПИН 1 Индикатор за ориентация
Оформление на топката	18 × 18 решетка с централна празнота
Тип монтаж	Повърхностно монтиране

MC9328MX21CVM Производител

MC9328MX21CVM първоначално е разработен и произведен от Freescale Semiconductor, компания, която се специализира в вградени процесори и решения за системи на чипове.През 2015 г. Freescale беше придобит от NXP Semiconductors, глобален лидер в сигурната свързаност и вградените технологии за обработка със седалище в Холандия.Днес, NXP Официален е производител и попечител на семейство I.MX21, включително MC9328MX21CVM, и предоставя цялата техническа документация, таблици с данни и наследствена поддръжка за това устройство.Докато частта вече е остаряла, NXP продължава да поддържа информация за продукта за дългосрочни клиенти и насочва дизайнерите към по-новите си семейства I.MX като замествания.

Заключение

MC9328MX21CVM съчетава ядро ​​на ARM9, поддръжка на видео и дисплей, гъвкавост на паметта и много опции за връзка, за да осигури надеждна производителност с ниска употреба на мощност.Тя може да бъде програмирана в ясни стъпки, от настройките на захранването и настройките на ПИН до паметта, периферните устройства, мултимедията и тестването на системата.Силните му страни са ефективността на енергията, мултимедийната обработка и широката поддръжка на I/O, докато границите му са по -старо ядро ​​и по -малко модерна софтуерна поддръжка.Въпреки че сега е остарял, той все още е полезен за поддържане на по -стари системи и NXP предоставя насоки за преминаване към по -нови I.MX процесори.
