MCB срещу MCCB срещу RCCB срещу ELCB: Пълно ръководство за сравнение

Имате нужда от устройства за защита на веригата, за да поддържате електрическата си система безопасна и надеждна.В тази статия ще научите какво представляват MCB, MCCB, RCCB и ELCB, как работят и как се различават един от друг.Ще видите също къде се използва всяко устройство и какво го прави подходящо за различни ситуации.

Каталог

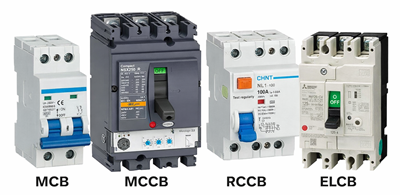

Фигура 1. MCB срещу MCCB срещу RCCB срещу ELCB

Какво е MCB (миниатюрен прекъсвач)?

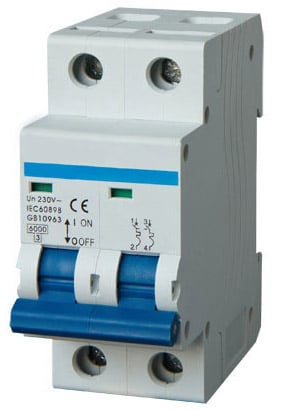

Фигура 2. MCB (миниатюрен прекъсвач)

Миниатюрен прекъсвач (MCB) е автоматично електрическо защитно устройство, използвано за защита на вериги с ниско напрежение от повреда.Той работи, като прекъсва електрическото захранване, когато токът надвиши безопасно ниво.Това помага за предотвратяване на прегряване, причинено от условия на претоварване, като твърде много устройства, свързани към една верига.Освен това предпазва от късо съединение, при което внезапен скок на тока може да повреди кабелите и оборудването.MCB бързо изключва и прекъсва веригата, за да спре по-нататъшния риск.Той се използва широко в домове и малки сгради, защото е надежден и лесен за нулиране след спъване.

Какво е MCCB (прекъсвач с лята кутия)?

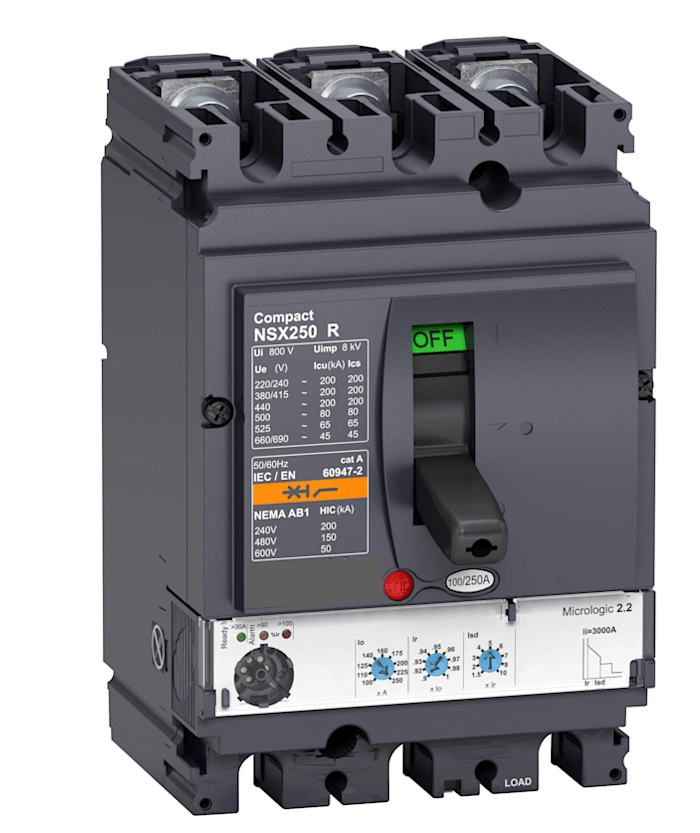

Фигура 3. MCCB (Прекъсвач с формована кутия)

Автоматичният прекъсвач с формована кутия (MCCB) е вид прекъсвач, предназначен да управлява по-високи нива на ток в електрически системи.Използва се за защита на вериги и оборудване в приложения, където се изисква повече мощност.MCCB може да прекъсне прекомерния ток, за да предотврати повреда, причинена от претоварване или условия на повреда.Една от ключовите му характеристики е регулируемите настройки за изключване, които позволяват на потребителите да контролират кога прекъсвачът ще изключи веригата.Това го прави подходящ за системи, които се нуждаят от гъвкава защита въз основа на изискванията за натоварване.MCCB обикновено се използват в по-големи електрически инсталации, където е необходима защита с по-висок капацитет.

Какво е RCCB (прекъсвач на остатъчен ток)?

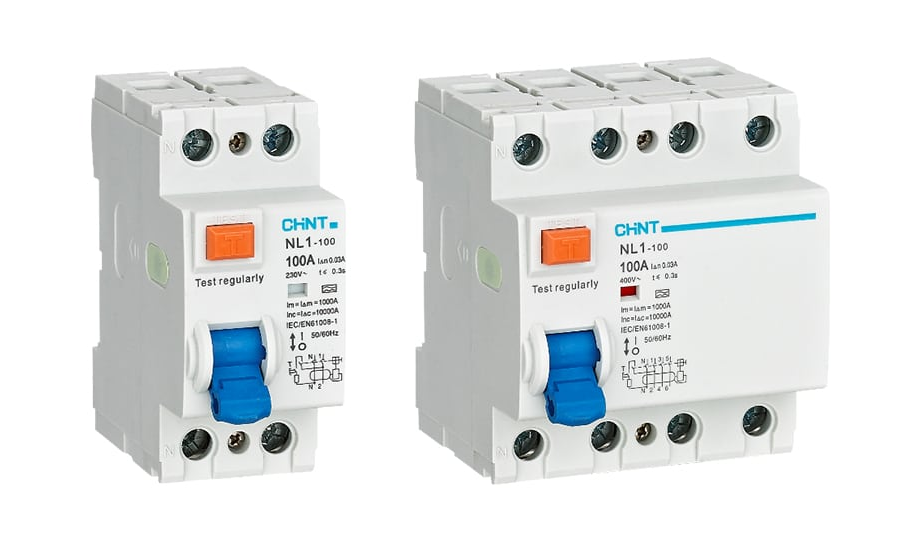

Фигура 4. RCCB (прекъсвач на остатъчен ток)

Прекъсвачът за остатъчен ток (RCCB) е предпазно устройство, използвано за защита на хората от токов удар.Той работи чрез откриване на ток на утечка, който възниква, когато електричеството тече извън планирания път.Когато се открие този дисбаланс, RCCB бързо прекъсва захранването.Това помага за предотвратяване на сериозни наранявания или фатални инциденти, причинени от електрически повреди.RCCB са много чувствителни и могат да реагират на малки токове на утечка за кратко време.Те обикновено се инсталират в домове и сгради за подобряване на електрическата безопасност.

Какво е ELCB (Earth Leaked Circuit Breaker)?

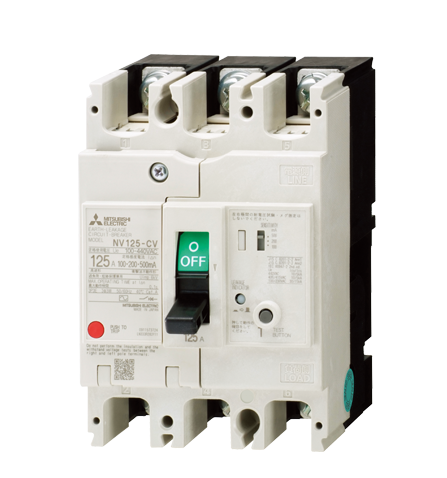

Фигура 5. ELCB (прекъсвач за утечка на земята)

Прекъсвачът за утечка на заземяване (ELCB) е устройство, използвано за откриване на изтичане на ток към земята.Той работи чрез наблюдение на електрически повреди, които могат да причинят протичане на ток през нежелани пътища.Когато се установи такова изтичане, ELCB прекъсва захранването, за да намали риска.Има два основни типа ELCB: работещи с напрежение и работещи с ток.Всеки тип реагира по различен начин на условията на утечка към земя.ELCB се използват за подобряване на безопасността в електрически системи, където защитата от заземяване е важна.

Разлика между MCB и MCCB

Характеристика	MCB	MCCB
Текущ диапазон на оценка	0,5A до 100A	16A до 2500A
Номинално напрежение	До 240/415V AC	До 600V AC (варира според модел)
Настройки за пътуване	Фиксиран (фабричен)	Регулируема (термична и магнитен)
Капацитет на прекъсване	6kA до 16kA	25kA до 100kA
Налични щеки	1P, 2P, 3P, 4P	1P до 4P
Тип монтаж	Монтира се на DIN шина	Панел/основа
Физически размер	Малък (модулен)	Голям (отлят корпус)
Термична защита	Фиксирана биметална лента	Регулируемо термично пътуване
Магнитна защита	Фиксирано незабавно пътуване	Регулируемо магнитно пътуване
Гасене на дъгата	Основен дъгов улей	Усъвършенствана система за дъгови улеи
Работен механизъм	Превключвател	Превключващ или моторизиран механизъм
Метод за нулиране	Ръчно нулиране	Ръчно или дистанционно нулиране
Поддръжка на аксесоари	Ограничен (помощни контакти)	Обширен (шунт, UV освобождаване, аларми)
Обхват на приложение	Жилищен и светъл търговски	Индустриални и тежки търговски
Селективност Координация	Ограничен	Висок (подпомага координацията проучвания)

Разлика между RCCB и ELCB

Характеристика	RCCB (верига за остатъчен ток прекъсвач)	ELCB (верига за утечка на земята прекъсвач)
Принцип на откриване	Измерва текущия дисбаланс (фаза срещу неутрална)	Измерва земно напрежение или ток на утечка (тип напрежение/ток)
Оперативно количество	Остатъчен ток (IΔ)	Земно напрежение (V) или утечка текущи (по-стари типове)
Типичен диапазон на чувствителност	10mA, 30mA, 100mA, 300mA	50mA до 500mA (варира в широки граници)
Точност на прага на пътуването	±5% до ±10%	±20% или повече
Време за реакция	≤30 ms (за 30mA устройства)	50–200 ms
Зависимост от напрежение	Независимо от земното напрежение	Типът напрежение изисква правилно земно напрежение
Изискване за заземителен проводник	Не е необходимо за работа	Изисква подходящо заземяване връзка
Защитно покритие	Открива всички пътища на изтичане (включително непряк контакт)	Ограничено до връщане на грешки чрез заземителен проводник
Възможност за защита от удар	Висок (30 mA предпазва човека тяло)	Умерен (по-малко надежден за защита срещу удар)
Стандартен монтаж	Широко използван в съвременните IEC системи	До голяма степен остарели в съвременния стандарти
Налични видове	Типове AC, A, F, B	Задвижвани от напрежение и работещ по ток (по-стар)
Фалшиво изключване	Нисък (стабилен дизайн)	По-високи (повлияни от външни смущения в напрежението)
Опции за селективност	Наличен (RCCB със закъснение)	Ограничено или не е налично
Области на приложение	Жилищни, търговски, индустриален	По-стари инсталации, наследство системи
Изискване за поддръжка	Ниско (бутон за тестване периодично проверка)	По-високо (земната система трябва да бъде проверява се редовно)
Съответствие със съвременните кодекси	Напълно съвместим (IEC/BS стандарти)	Предимно несъответстващи или отхвърлено

Приложения на MCB MCCB RCCB и ELCB

1. Жилищни електрически системи

MCB и RCCB се използват широко в домовете за защита на кабелите и хората.Те помагат за предотвратяване на електрически пожари и намаляват риска от токов удар.Тези устройства се монтират в разпределителните табла за ежедневна безопасност.Използването им осигурява стабилно и сигурно електрозахранване в домакинствата.

2. Търговски сгради

Търговските инсталации изискват надеждна защита за осветление, HVAC и офис оборудване.MCCB често се използват поради по-високи изисквания за натоварване.RCCB добавят допълнителен слой на безопасност за споделените пространства.Тази комбинация осигурява както оперативна, така и лична защита.

3. Промишлени съоръжения

Индустриите използват MCCB за управление на тежки машини и системи с висока мощност.Тези устройства се справят с големи токове и защитават скъпо оборудване.Надеждната защита е важна, за да се избегнат прекъсвания и повреди.Правилната употреба подобрява производителността и безопасността на системата.

4. Електрически разпределителни табла

И четирите устройства могат да се използват в разпределителни табла в зависимост от дизайна на системата.Те помагат за управление и защита на множество вериги от повреди.Правилното подреждане осигурява организирано и безопасно електроразпределение.Това е добре както за малки, така и за големи системи.

5. Външна и тежка среда

Някои инсталации изискват защита при трудни условия като влага или прах.MCCB и ELCB могат да се използват в зависимост от нуждите на системата.Тези устройства помагат за поддържане на безопасността дори в нестабилна среда.Изборът на правилното устройство гарантира дълготрайна работа.

6. Специализирани инсталации за безопасност

Някои зони изискват допълнителни мерки за безопасност, като работилници или мокри места.RCCB обикновено се използват за намаляване на риска от удар в такива среди.ELCB могат също да се използват, когато се изисква мониторинг на утечка на земя.Тези приложения се фокусират върху защитата на човешки живот и оборудване.

Заключение

Всяко устройство за защита на веригата служи за различна цел, от защита на кабели и оборудване до защита на хората от токов удар.MCB и MCCB се справят със защитата от претоварване и късо съединение при различни нива на капацитет, докато RCCB и ELCB се фокусират върху утечки и повреди в заземяването.Техните различия в чувствителността, реакцията и приложението ги правят подходящи за специфични среди като жилищни, търговски и индустриални системи.Изборът на правилното устройство зависи от натоварването, изискванията за безопасност и условията на системата, за да се осигури ефективна и надеждна защита.
